Trama FM: Impresión de Alta Definición

Cuando observamos una fotografía en una revista o periódico, a menudo no nos detenemos a pensar en cómo esa imagen de tonos continuos, llena de matices y detalles sutiles, llega a ser reproducida en papel mediante una máquina de impresión. A diferencia de las cámaras o las pantallas que pueden mostrar una gama infinita de colores y tonos, las impresoras tradicionales trabajan con puntos de tinta. Para simular los tonos continuos a partir de estos puntos discretos, es necesario recurrir a una técnica llamada tramado.

El tramado consiste en convertir una imagen con variaciones suaves de tono en un patrón de puntos que, vistos desde una distancia normal, engañan al ojo humano para percibir esos mismos tonos y matices. Históricamente, la técnica más común ha sido la trama de amplitud modulada (trama AM), donde los puntos se colocan en una rejilla regular y la variación tonal se logra cambiando el *tamaño* de los puntos: puntos más grandes para áreas oscuras y puntos más pequeños para áreas claras.

¿Qué es la Trama FM? La Revolución No Periódica

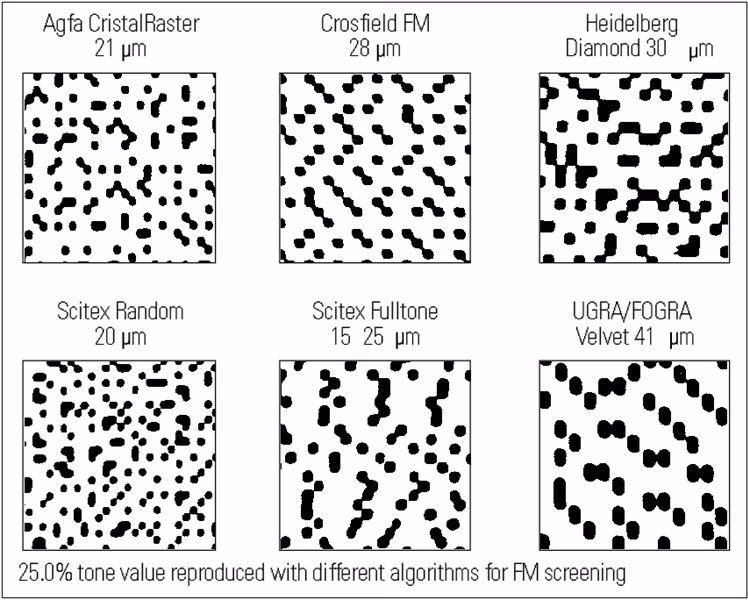

Frente a la estructura rígida y periódica de la trama AM, surge una alternativa más moderna y sofisticada: la trama de frecuencia modulada, conocida comúnmente como trama FM. A diferencia de su predecesora, la trama FM se caracteriza por ser un tramado no periódico. Esto significa que los puntos de trama no se distribuyen siguiendo una cuadrícula regular, sino de forma irregular, a menudo descrita como cuasi aleatoria o estocástica.

En el corazón de la trama FM reside un principio diferente para lograr la variación tonal. Mientras que la trama AM varía el tamaño del punto, la trama FM mantiene el tamaño de los puntos de impresión (o elementos de impresión) constante. La clave para representar los distintos valores tonales de la imagen reside en la variación de la frecuencia o el número de estos puntos de tamaño uniforme dentro de un área determinada. Es decir, las áreas más brillantes de la imagen se representan con menos puntos por unidad de superficie, mientras que las áreas más oscuras se crean acumulando un mayor número de puntos en el mismo espacio.

Esta variación en la densidad de puntos (número de puntos por área) es lo que simula los diferentes niveles de brillo y oscuridad. A mayor densidad de puntos, el área impresa se percibe más oscura; a menor densidad, se percibe más clara. El resultado visual de este enfoque es una impresión con un valor de gris que tiende a ser más suave y uniforme en comparación con el aspecto a menudo más estructurado o punteado de una trama AM.

Ventajas de la Trama FM

El enfoque no periódico y de densidad variable de la trama FM confiere varias ventajas significativas, lo que la convierte en una técnica preferida para ciertas aplicaciones de impresión de alta calidad.

• Mejor Reproducción de Detalles Finos: La distribución irregular y la capacidad de colocar puntos pequeños y de tamaño constante permiten capturar y reproducir detalles minúsculos en la imagen que podrían perderse en la cuadrícula fija de una trama AM, especialmente en las transiciones tonales sutiles.
• Mejor Definición de Bordes: Los bordes y contornos de los objetos en la imagen tienden a ser más nítidos y definidos con la trama FM, ya que los puntos pueden seguir las líneas de la imagen de manera más precisa que en una rejilla predefinida.
• Menor Tendencia a Efectos Muaré: El efecto muaré es un patrón visual indeseado que puede aparecer cuando dos patrones regulares (como la rejilla de la trama AM y el patrón del tejido de una tela en una foto, o las tramas de diferentes colores superpuestas) interactúan. Dado que la trama FM es no periódica y estocástica, es mucho menos propensa a generar estos patrones muaré, lo que resulta en una imagen impresa más limpia y libre de artefactos.

Aplicaciones y Desafíos de la Trama FM

Debido a sus capacidades superiores en la reproducción de detalles y la suavidad tonal, las tramas FM se utilizan principalmente en entornos de impresión donde la calidad de imagen es crítica. Sus aplicaciones más comunes se encuentran en la impresión offset y la impresión digital de alta gama.

Sin embargo, a pesar de sus ventajas, la implementación de la trama FM presenta desafíos. La distribución irregular de los puntos requiere un control más preciso durante el proceso de exposición y la propia impresión. Esto hace que las tramas FM sean más difíciles de imprimir correctamente. La precisión en la colocación del punto se vuelve fundamental, y cualquier pequeña variación puede afectar la calidad de la imagen. Por esta razón, no todas las imprentas están equipadas o tienen la experiencia necesaria para trabajar con tramado de frecuencia modulada, y algunas simplemente no ofrecen este servicio.

Tramas Híbridas: Lo Mejor de Ambos Mundos

Con el avance de la tecnología en los sistemas de preimpresión, especialmente en los sistemas CTP (Computer-to-Plate), ha surgido una evolución interesante: las tramas híbridas. Como su nombre sugiere, las tramas híbridas son una combinación de las técnicas de tramado FM y AM. El objetivo es aprovechar las fortalezas de cada método.

En una trama híbrida, se utiliza el tramado de frecuencia modulada en las áreas de color claro o altas luces de la imagen. Esto permite mantener la suavidad tonal y evitar el 'salto' de puntos que a veces ocurre con la trama AM en áreas muy claras. Por otro lado, se utilizan puntos de tramado clásicos (trama AM) en las áreas más oscuras o sombras. Esto puede ser ventajoso porque los puntos de AM son a menudo más robustos en las áreas de alta densidad y pueden ser más predecibles en el comportamiento de la tinta.

Las tramas híbridas buscan, por tanto, combinar la finura y la capacidad de detalle de la FM en las zonas claras con la estabilidad y densidad de la AM en las zonas oscuras, ofreciendo un equilibrio que puede ser óptimo para ciertas imágenes o procesos de impresión.

Comparativa: Trama AM vs. Trama FM

Para entender mejor las diferencias clave entre estas dos técnicas de tramado, podemos compararlas directamente:

Preguntas Frecuentes sobre Tramas FM

Aquí respondemos algunas preguntas comunes que pueden surgir al conocer la trama FM:

¿Cuál es la principal diferencia entre trama AM y FM?

La diferencia fundamental radica en cómo se logra la variación tonal. La trama AM varía el *tamaño* de los puntos en una rejilla regular, mientras que la trama FM varía la *cantidad* (densidad) de puntos de tamaño constante distribuidos irregularmente.

¿Por qué se dice que la trama FM ofrece mejor calidad?

La trama FM a menudo se asocia con mayor calidad por su capacidad para reproducir detalles finos y bordes de forma más nítida, así como por ofrecer transiciones tonales más suaves y una menor probabilidad de generar efectos muaré, resultando en una imagen visualmente más fidedigna y agradable.

Si la trama FM es mejor, ¿por qué no se usa siempre?

La principal razón es que la trama FM es técnicamente más difícil de imprimir. Requiere equipos y procesos más precisos para asegurar la correcta colocación y estabilidad de los puntos irregulares, lo que puede implicar mayores costos o simplemente no estar disponible en todas las imprentas.

¿Qué son las tramas híbridas?

Las tramas híbridas combinan elementos de la trama FM y AM. Típicamente, utilizan tramado FM en las áreas claras (altas luces) para obtener suavidad y detalle, y tramado AM en las áreas oscuras (sombras) para mayor estabilidad y densidad. Buscan aprovechar las ventajas de ambos métodos.

¿La trama FM se limita solo al blanco y negro?

No, la trama FM se aplica tanto a imágenes en blanco y negro (donde se simulan diferentes grises) como a imágenes a color. En el caso del color, se utiliza una trama FM para cada uno de los colores de separación (cian, magenta, amarillo, negro, o colores planos), distribuyendo los puntos de cada color de manera irregular para crear la ilusión del color continuo.

En conclusión, la trama FM representa un avance significativo en la tecnología de tramado de imágenes para impresión. Su enfoque no periódico y basado en la densidad de puntos permite superar algunas de las limitaciones de las tramas AM tradicionales, ofreciendo una reproducción de imagen con mayor detalle, nitidez y suavidad. Aunque presenta desafíos en su implementación, su uso en impresión offset y digital de alta calidad, así como su incorporación en tramas híbridas, subraya su importancia como una técnica moderna y efectiva para lograr reproducciones impresas de la más alta fidelidad visual posible.
