Tomas de Antena TV: Tipos y Función Esencial

A menudo pasan desapercibidas, integradas en la pared y alejadas del centro de atención de nuestras estancias. Sin embargo, las tomas de antena de televisión, esos pequeños conectores que encontramos en la pared, desempeñan un papel fundamental en la calidad de la señal que llega a nuestros televisores. Son el punto final del viaje de la señal, desde la antena en el tejado o fachada, a través del cableado, hasta el corazón de nuestro sistema de entretenimiento.

Un enchufe de TV, como también se le conoce coloquialmente, tiene la misión crítica de recibir la señal captada por la antena y transferirla eficientemente a nuestro aparato televisor. Su importancia es equiparable a la de la propia antena, el cableado que recorre la edificación y el televisor mismo. Una toma en mal estado, de baja calidad o del tipo incorrecto puede degradar la señal, causando pérdidas de imagen, pixelaciones, sonido deficiente o, en el peor de los casos, la ausencia total de señal. Por ello, mantenerlas en óptimas condiciones y elegir el tipo adecuado para cada instalación es crucial para asegurar una recepción clara y estable.

La Diversidad de Tomas de TV: Más Allá del Simple Conector

Aunque visualmente puedan parecer similares, existen diversos tipos de tomas de televisión, cada una diseñada para satisfacer necesidades específicas y manejar diferentes tipos de señales. Entender estas diferencias es clave al momento de realizar una nueva instalación, una reforma o simplemente reemplazar una toma antigua.

El principio básico de todas las tomas es tener al menos una conexión dedicada a la señal de televisión terrestre (TDT en la actualidad), que llega a través del cable coaxial desde la antena. Sin embargo, muchas tomas incorporan conexiones adicionales para otras señales.

Tipos Comunes de Tomas de Antena TV

Podemos clasificar las tomas según las señales que permiten conectar:

• Toma Única: Es la más básica. Dispone de un solo conector, específicamente diseñado para la señal de televisión terrestre (TDT). Es útil en instalaciones sencillas donde solo se necesita conectar un televisor y no se prevé el uso de radio FM o televisión por satélite desde esa toma.
• Toma TV/R (o TV/FM): Este es quizás el tipo más común en los hogares. Cuenta con dos conectores. Uno está destinado a la señal de televisión (TDT) y el otro a la señal de radio FM. Permite conectar tanto un televisor como un receptor de radio a la misma toma de pared, recibiendo ambas señales sin interferencias mutuas.
• Toma TV/SAT: Diseñada para instalaciones que reciben tanto señal de televisión terrestre (TDT) como señal de televisión por satélite. Tiene dos conectores: uno para TDT y otro para SAT. Es importante notar que, para utilizar la conexión SAT, generalmente se requiere que el cableado provenga de una antena parabólica y que se conecte a un receptor de satélite externo antes de llegar al televisor.
• Toma RTV/SAT (o FM+TV/SAT): Una variante más completa que combina las funciones de las tomas TV/R y TV/SAT en una sola unidad. Ofrece dos conectores: uno que puede usarse indistintamente para la señal de radio FM o televisión terrestre (TDT), y otro conector dedicado exclusivamente a la señal de televisión por satélite (SAT). Al igual que con la toma TV/SAT, la conexión SAT requiere una antena parabólica y un receptor de satélite.

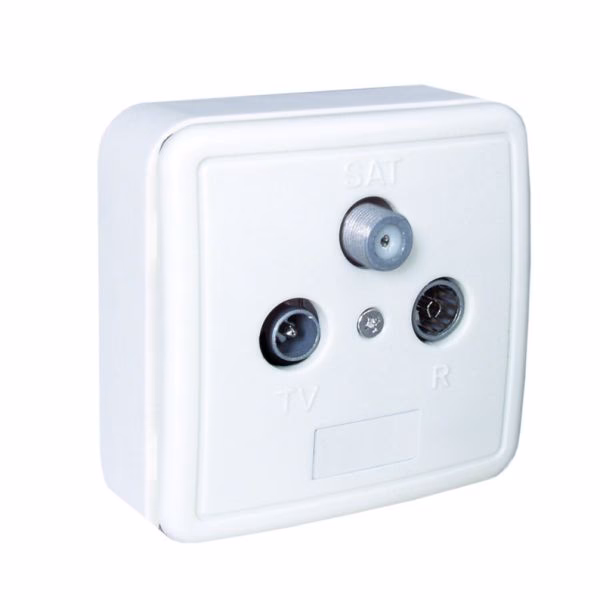

• Toma TV+R+SAT (o TV+FM+SAT): Este tipo de toma es el más versátil al ofrecer tres conexiones separadas: una para televisión terrestre (TDT), una para radio FM y una para televisión por satélite (SAT). Cada señal tiene su propio conector dedicado, lo que puede simplificar la conexión de diferentes dispositivos si se requieren las tres señales en un mismo punto.
• Toma Separadora: Su nombre indica su función principal. En instalaciones donde las señales de TDT, FM y SAT se mezclan en un único cable coaxial (mediante un mezclador de señales en la cabecera), la toma separadora se encarga de dividir estas señales nuevamente en sus conectores correspondientes (TV, R, SAT). Esencialmente, 'separa' las frecuencias que viajan juntas por el mismo cable.

La elección entre estos tipos dependerá de los servicios de telecomunicaciones disponibles en la edificación (solo TDT, TDT+FM, TDT+SAT, TDT+FM+SAT) y de los dispositivos que se deseen conectar en cada punto.

Tomas Intermedias y Tomas Finales: La Clave de las Instalaciones Múltiples

Más allá del tipo de señal que manejan, las tomas de TV también se distinguen por su función dentro del esquema de distribución del cableado en una vivienda o edificio. Aquí es donde entran en juego las tomas intermedias (o de paso) y las tomas finales.

Cuando en una misma instalación existen varias tomas de TV distribuidas por diferentes habitaciones, el cable coaxial no siempre llega directamente desde un punto central a cada toma de forma independiente. En muchas configuraciones, especialmente en instalaciones antiguas o en serie, el cableado va de una toma a la siguiente, creando una cadena.

Una toma intermedia está diseñada para permitir que la señal de televisión 'pase a través' de ella para alimentar la siguiente toma en la cadena. Dispone de una entrada para el cable que viene de la toma anterior (o de la cabecera de la instalación) y una salida para el cable que continúa hacia la siguiente toma. Estas tomas atenúan ligeramente la señal que 'pasa', pero su característica principal es que no terminan la línea de cableado.

La toma final, por otro lado, es la última toma en una cadena de cableado en serie. A diferencia de las tomas intermedias, una toma final no tiene una salida para continuar el cableado hacia otra toma. Su característica técnica más importante es que incorpora una carga resistiva, típicamente de 75 ohmios, en su interior. Esta resistencia es fundamental para 'terminar' la línea de transmisión del cable coaxial. Sin esta terminación, la señal que llega al final del cable rebotaría (reflexión), causando interferencias y degradación de la señal en todas las tomas anteriores de la cadena.

Incluso en instalaciones donde solo hay una única toma de TV en toda la vivienda, esta toma debe ser de tipo final. En este caso, el cable que viene de la antena (posiblemente a través de un repartidor o amplificador) se conecta directamente a la entrada de la toma final, y la carga resistiva interna asegura la correcta terminación de la línea, previniendo reflexiones.

Identificar la primera toma en una instalación en serie puede ser tan sencillo como seguir el cable coaxial desde donde entra en la edificación. Esa primera toma debe ser intermedia (si hay más tomas después) o final (si es la única). Las tomas sucesivas serán intermedias hasta llegar a la última, que obligatoriamente debe ser final.

Es crucial utilizar el tipo de toma correcto en cada punto de la cadena (intermedia donde la señal continúa, final donde termina). Usar una toma final en medio de una cadena interrumpiría el paso de la señal a las tomas siguientes, y usar una toma intermedia al final de la cadena dejaría la línea sin terminar, provocando serios problemas de calidad de señal.

Alternativamente al sistema en serie con tomas intermedias y finales, las instalaciones modernas a menudo utilizan un sistema en paralelo. En este caso, un único cable principal desde la antena llega a un dispositivo llamado repartidor (o splitter). El repartidor divide la señal en varias salidas, y cada salida se conecta a un cable coaxial independiente que va directamente a una toma de TV. En un sistema en paralelo con un repartidor, todas las tomas de TV conectadas a las salidas del repartidor deben ser tomas finales, ya que cada cable individual constituye el final de una línea de transmisión.

Ambos sistemas (serie con intermedias/final o paralelo con repartidor/finales) son válidos, pero requieren el uso correcto de los componentes para garantizar una distribución de señal eficiente y sin pérdidas.

Sacar una Toma de TV de Otra: Ampliando tu Instalación

Una pregunta frecuente surge cuando queremos añadir un televisor en una habitación donde no hay toma: ¿Cómo puedo sacar una toma de TV de otra ya existente? La respuesta se basa precisamente en el concepto de las tomas intermedias y finales.

Si la toma existente es una toma intermedia y hay espacio en su caja de empotrar para añadir un cable de salida, técnicamente podrías conectar un nuevo cable coaxial a la salida de esa toma intermedia y llevarlo hasta la ubicación de la nueva toma. La nueva toma, si es la última en esa nueva ramificación, debería ser una toma final. Sin embargo, esta práctica no es ideal, ya que cada toma intermedia introduce atenuación (pérdida de señal), y añadir más tomas en serie degrada progresivamente la señal. Además, las tomas intermedias están diseñadas para una carga específica de las tomas que les siguen; añadir una ramificación puede alterar esta carga y afectar la calidad de la señal.

La forma más recomendada y profesional de añadir una o varias tomas adicionales es utilizar un repartidor (splitter) desde un punto anterior en la instalación (idealmente cerca de la entrada del cable principal) o, si es posible, tirar un nuevo cable directamente desde el punto de origen de la señal (amplificador o repartidor principal). Si usas un repartidor, cada salida del repartidor debe ir a una toma final. Si extiendes una cadena en serie, asegúrate de que la toma de origen sea intermedia y que la nueva toma al final de la nueva línea sea final.

Siempre es aconsejable planificar la distribución de las tomas desde el inicio para minimizar las pérdidas de señal y garantizar una cobertura uniforme en toda la vivienda.

Ubicación Ideal para una Toma de Antena TV

Al instalar nuevas tomas o reubicar las existentes, considerar su emplazamiento es más importante de lo que parece. Una buena ubicación no solo facilita la conexión sino que también protege la toma y el cableado.

Aquí tienes algunas recomendaciones:

• Distancia de las Esquinas: Evita pegarlas justo en la esquina. Dejar unos 40 cm desde el rincón facilita la manipulación del cable coaxial (que es rígido y necesita un radio de curvatura) y la colocación de muebles.
• Altura del Suelo: Una altura de aproximadamente 50 cm desde el suelo es adecuada. Esto las protege de posibles humedades en el suelo y las mantiene fuera del alcance inmediato de niños pequeños o mascotas.
• Evitar Obstáculos Fijos: No las coloques detrás de muebles grandes, pesados o fijos. Si necesitas acceder a la toma para cambiar un cable, reemplazarla o diagnosticar un problema, mover el mueble será una molestia. Piensa en la funcionalidad a largo plazo.
• Proximidad a Ventanas o Puertas: Aunque a veces inevitable, evita la proximidad excesiva a ventanas o puertas donde puedan estar expuestas a corrientes de aire, humedad o donde las cortinas puedan engancharse en ellas.

Planificar la ubicación de las tomas en función de la distribución del mobiliario y el uso de la estancia te ahorrará problemas futuros.

La Importancia de la Calidad en las Tomas de TV

Como con cualquier componente de una instalación, la calidad de la toma de antena TV impacta directamente en el rendimiento. Una toma de baja calidad puede tener conectores deficientes que no aseguran una conexión firme, un blindaje pobre que permite la entrada de interferencias externas (como las de teléfonos móviles o redes WiFi), o una construcción interna que introduce pérdidas de señal innecesarias.

Optar por tomas de fabricantes reconocidos en el sector de telecomunicaciones, como Televés o Simon (mencionados en el texto de referencia), es una garantía de durabilidad, fiabilidad y buen rendimiento. Estas marcas suelen utilizar materiales de calidad, ofrecer un buen blindaje y asegurar que las especificaciones técnicas (como la atenuación o la carga resistiva de las tomas finales) cumplen los estándares necesarios para una señal óptima.

Una toma de buena calidad asegura que el cable coaxial se mantenga firmemente conectado, minimiza las pérdidas y protege la señal de interferencias. Invertir en componentes de calidad desde el inicio puede prevenir muchos dolores de cabeza relacionados con la recepción de la señal en el futuro.

Preguntas Frecuentes sobre Tomas de Antena TV

Aquí respondemos algunas dudas comunes:

¿Qué es exactamente una toma de TV?
Es un dispositivo instalado en la pared que sirve como punto de conexión entre el cable coaxial que transporta la señal de la antena y el cable que va a tu televisor o receptor.

¿Cómo funciona una toma de TV?
Recibe la señal (TDT, FM, SAT) a través del cable coaxial que entra por la pared y la pone a disposición a través de uno o varios conectores en su parte frontal para que puedas conectar tus dispositivos.

¿Puedo tener varias tomas de TV en mi casa?
Sí, es muy común tener varias tomas distribuidas en diferentes habitaciones. La instalación puede ser en serie (usando tomas intermedias y una final) o en paralelo (usando un repartidor y tomas finales).

¿Cómo sé si necesito una toma intermedia o final?
Si la toma está en el medio de una cadena de cableado que alimenta otras tomas después, necesitas una toma intermedia. Si es la última toma en una cadena de cableado o si es la única toma conectada a la salida de un repartidor o directamente al cable principal, necesitas una toma final.

¿Qué pasa si uso una toma intermedia al final de la línea?
La línea de transmisión del cable coaxial no estará terminada correctamente. Esto causará reflexiones de señal que pueden degradar severamente la calidad de imagen y sonido en todas las tomas de esa línea.

¿Qué pasa si uso una toma final en medio de la línea?
La carga resistiva interna de la toma final bloqueará el paso de la señal hacia las tomas siguientes en la cadena, dejando esas tomas sin señal.

Si solo tengo un televisor, ¿qué tipo de toma debo usar?
Debes usar una toma final. Aunque sea la única, necesita la carga resistiva para terminar correctamente la línea de cableado que llega hasta ella.

¿Necesito una toma especial para la radio FM?
Si quieres conectar un receptor de radio FM directamente a la toma de pared, necesitarás una toma con conexión para radio (TV/R, RTV/SAT, TV+R+SAT). Las tomas solo TV no tienen este conector ni separan la señal de radio.

¿Cómo sé si tengo acceso a señal de satélite en mi edificio?
Si vives en una comunidad de vecinos, pregunta al presidente de la comunidad o al administrador de fincas. Ellos podrán informarte si hay una antena parabólica comunitaria instalada y si la señal de satélite está distribuida por el edificio.

¿Puedo conectar una antena interior a una toma de pared?
No, la toma de pared está diseñada para *recibir* la señal del cableado de la instalación del edificio, no para *inyectar* señal desde una antena interior. La antena interior se conecta directamente al televisor o receptor TDT.

Conclusión

Las tomas de antena TV son componentes discretos pero esenciales para disfrutar de una buena calidad de recepción televisiva y de radio. Conocer los diferentes tipos disponibles (únicas, TV/R, TV/SAT, RTV/SAT, TV+R+SAT, separadoras) y comprender la diferencia fundamental entre las tomas intermedias y finales es vital para diseñar o mantener una instalación eficiente. Elegir tomas de buena calidad y ubicarlas correctamente son pasos clave para asegurar que la señal, después de todo su viaje desde la antena, llegue a tu televisor de forma nítida y sin interrupciones.
