Los mapas geológicos son herramientas fundamentales para comprender la compleja estructura y la rica historia de nuestro planeta. No son simplemente representaciones de la superficie, sino documentos que encapsulan información en múltiples dimensiones, incluyendo el tiempo geológico. Navegar por un mapa geológico implica entender una serie de símbolos, líneas y abreviaturas que, a primera vista, pueden parecer crípticos para el no iniciado. Una de estas abreviaturas que a menudo genera preguntas es "Fm". En este artículo, desentrañaremos su significado dentro del contexto geológico, explorando los elementos esenciales de los mapas que la utilizan y cómo estos documentos nos permiten visualizar no solo lo que hay en la superficie, sino también lo que se encuentra debajo y lo que existió en el pasado remoto.
Un mapa geológico es, en esencia, una proyección de información cuatridimensional sobre un plano bidimensional. Las tres dimensiones espaciales (largo, ancho y profundidad) se combinan con la cuarta dimensión crucial: el tiempo geológico. La coordenada vertical (Z) no se limita a la elevación topográfica; abarca la columna de rocas bajo un punto dado y los materiales que alguna vez lo cubrieron y fueron erosionados. Estos mapas representan diversos elementos geológicos mediante símbolos convencionales, incluyendo unidades cartográficas, contactos entre ellas, datos puntuales y líneas o superficies geológicas.
Las Unidades Cartográficas y el Concepto de Formación
Los elementos primordiales de un mapa geológico son las unidades cartográficas. Estas representan volúmenes de roca que poseen una litología (tipo de roca) o una asociación litológica constante, definida por una edad específica y limitada por superficies que las separan de los cuerpos de roca adyacentes. Son unidades que los geólogos pueden identificar y diferenciar sobre el terreno.
En el ámbito de las rocas sedimentarias, es muy común que estas unidades cartográficas, una vez que han sido formalmente definidas en una localidad o área tipo específica, reciban el nombre de Formaciones (Fm.). El texto menciona ejemplos ilustrativos como la Fm. calizas de Girona o la Fm. conglomerados de Montserrat. La abreviatura "Fm." es, por tanto, el modo estándar de referirse a una Formación en geología.
En el mapa geológico, lo que se visualiza es el área donde la superficie topográfica intersecta estos volúmenes rocosos tridimensionales. Cada unidad cartográfica se distingue en el mapa por un color particular, que suele estar relacionado con su edad o tipo de roca. Adicionalmente, pueden tener una trama superpuesta que indica la litología o algún proceso geológico relevante. La identificación formal de estas unidades en el mapa se realiza mediante epígrafes.
Epígrafes: La Identidad de las Unidades
Un epígrafe es un código alfanumérico único asignado a cada unidad cartográfica. Su formulación está diseñada para proporcionar información concisa sobre la edad de la unidad o los procesos geológicos que participaron en su formación. Estos epígrafes aparecen junto a las unidades en todas las partes relevantes del mapa geológico (mapa principal, cortes geológicos, esquemas) y actúan como un enlace directo entre la representación gráfica en el mapa y la descripción detallada que se encuentra en la leyenda explicativa.
Contactos Geológicos: Las Fronteras entre Unidades
Las superficies que separan los diferentes volúmenes rocosos se denominan contactos. En un mapa geológico, lo que se representa es la línea donde estas superficies de contacto intersectan la superficie topográfica. Los contactos geológicos se clasifican en cuatro grandes categorías según el proceso que los originó:
- Contactos sedimentarios: Son los contactos originales entre rocas sedimentarias o entre estas y el sustrato sobre el que se depositaron. Incluyen el contacto normal o concordante (deposición continua), los contactos transicionales (cambio gradual de litología) y los contactos discordantes (ruptura en la secuencia deposicional, a menudo por erosión o deformación).
- Contactos ígneos: Delimitan masas de rocas formadas por la solidificación de magma o lava. Esto incluye los límites de intrusiones (diques, sills, plutones) con las rocas encajantes, los contactos entre diferentes masas ígneas, y la base de las coladas de lava volcánica.
- Límites de procesos metamórficos: Corresponden a los contornos de las áreas donde las rocas originales han sido transformadas por calor, presión o fluidos. Pueden ser el límite de una aureola de metamorfismo de contacto alrededor de una intrusión o los límites entre diferentes zonas de metamorfismo regional.
- Contactos mecánicos: Son superficies de fractura a lo largo de las cuales ha habido movimiento relativo de los bloques de roca. Las fallas son el ejemplo más común, clasificadas en varios tipos como fallas normales (extensión), fallas inversas y cabalgamientos (compresión).
Cada tipo de contacto se representa en el mapa mediante líneas con trazos, colores o símbolos específicos. Si no es posible determinar con exactitud la posición de un contacto sobre el terreno debido a la falta de afloramientos, se indica en el mapa como "contacto supuesto o deducido".
Otras Líneas y Datos Puntuales
Además de las unidades y los contactos, los mapas geológicos representan otras trazas de superficies importantes que caracterizan la geometría interna de las unidades o conjuntos de ellas. Esto incluye los planos axiales de los pliegues, las diaclasas (fracturas sin movimiento), las trazas de foliación (estructuras laminares en rocas metamórficas) y otros elementos geológicos. A diferencia de los contactos, estas líneas no delimitan unidades cartográficas.
Para una lectura e interpretación correctas del mapa, también se incluyen datos puntuales cruciales. Estos se simbolizan convenientemente e incluyen mediciones de orientación de superficies (como la estratificación, diaclasas o clivaje) y datos sobre estructuras lineales (como ejes de pliegue o estrías de falla). La ubicación de yacimientos paleontológicos utilizados para datar materiales, indicios minerales, fuentes de agua, sondeos y pozos son otros ejemplos de datos puntuales representados.
La Leyenda y los Elementos Complementarios
La capacidad de un mapa geológico para comunicar información en múltiples dimensiones y su componente interpretativa lo distinguen de otros mapas temáticos. Para facilitar esta comunicación, todos los mapas geológicos vienen acompañados de elementos esenciales:
- Leyenda descriptiva de las unidades cartográficas: Explica las características de cada volumen rocoso cartografiado. Generalmente, son descriptivas, pero también pueden informar sobre la génesis, propiedades, edad, nombres formales (como las Formaciones) y otros datos relevantes. La ordenación de las unidades en esta leyenda es fundamentalmente cronológica, colocando las más modernas en la parte superior y las más antiguas en la inferior. Esta sistematización es clara para las rocas sedimentarias, aunque integrar rocas ígneas y metamórficas puede añadir complejidad.
- Leyenda de símbolos convencionales: Es una relación y explicación de toda la simbología gráfica utilizada para contactos, trazas de superficies y elementos puntuales.
Además de estas leyendas, los mapas geológicos pueden incorporar otros elementos gráficos que amplían la información y complementan la descripción de las unidades. Para el registro sedimentario, es común encontrar columnas estratigráficas, paneles de correlación y esquemas de relaciones estratigráficas. Para visualizar la estructura en profundidad, se incluyen los cortes geológicos o los bloques diagrama.
Elementos Gráficos Adicionales
Profundicemos en algunos de estos elementos complementarios:
- Columnas estratigráficas: Son representaciones gráficas de la sucesión vertical de rocas sedimentarias y volcánicas tal como se depositaron. Las rocas más antiguas se muestran abajo y las más modernas arriba. El grosor (potencia) de cada unidad se mide en el campo y se representa a escala. La constitución litológica se indica mediante simbología específica.
- Esquemas de relaciones estratigráficas y paneles de correlación: Estos sintetizan de manera conceptual la posición relativa de cada unidad cartográfica respecto a otras y a las estructuras geológicas. Proporcionan una idea de la secuencia de eventos geológicos y su interrelación, complementando la información de la leyenda de unidades.
- Cortes geológicos: Son representaciones gráficas de la interpretación de la disposición de los materiales en el subsuelo, mostradas en un plano vertical. Se construyen proyectando datos de superficie (posición de contactos, buzamiento de capas) e interpretando las relaciones en profundidad. Son un modelo de la distribución real de las rocas en el subsuelo, y su precisión mejora si se dispone de información adicional como sondeos.
- Bloques diagrama: Son representaciones tridimensionales simplificadas que muestran la relación espacial entre las unidades y las estructuras tanto en superficie como en profundidad.
Abreviaturas Comunes en Geología

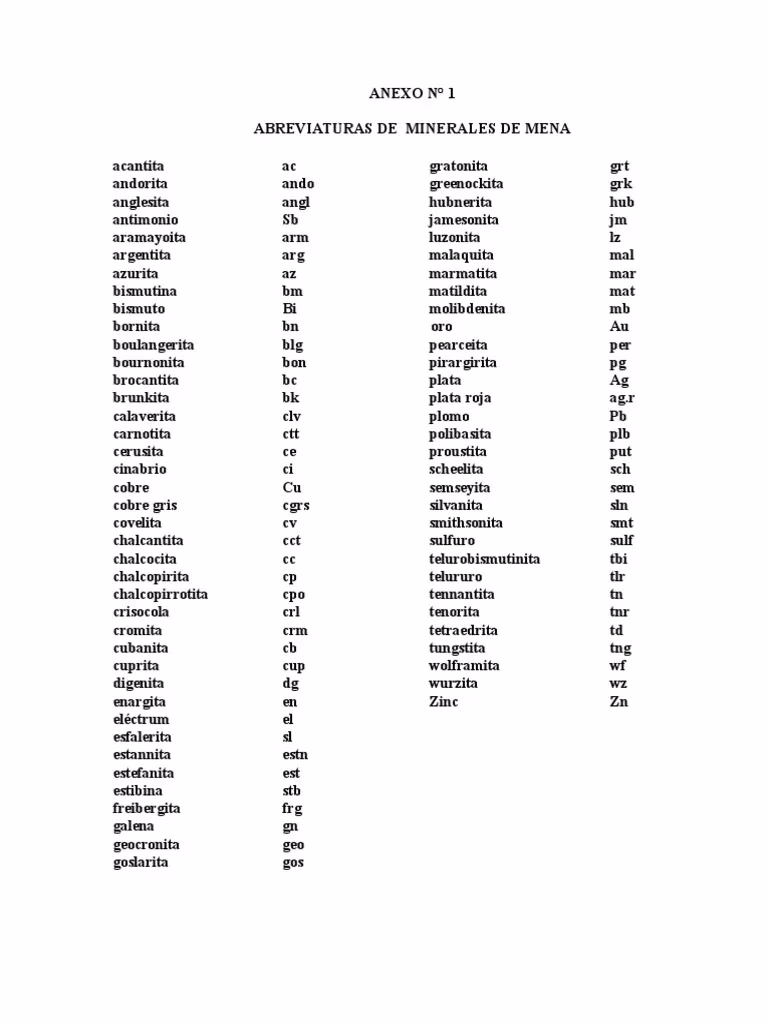

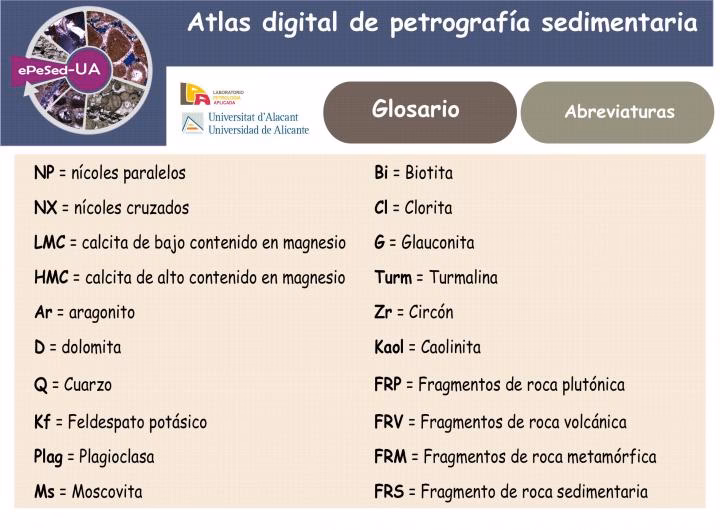

Como hemos visto con "Fm." para Formación, la geología, al igual que otras disciplinas científicas, utiliza abreviaturas para simplificar la comunicación. Además de las específicas de las unidades cartográficas, existen abreviaturas generales y otras para las edades geológicas. El texto proporcionaba ejemplos de estas.
Abreviaturas Generales
A continuación, presentamos algunas abreviaturas comunes que podrías encontrar en un vocabulario o texto geológico, según la información proporcionada:
| Abreviatura | Significado |
|---|---|
| a | año |
| a. C. | antes de Cristo |
| abrev | abreviatura |
| acep. | acepción |
| ant. | anticuado |
| antón. | antónimo |
| bar | bar |
| cm | centímetro |
| cm2 | centímetro cuadrado |
| d. C. | después de Cristo |
| ºC | grados Celsius |
| Denm. Comer. | denominación comercial |
| dm | decímetro |
| Ecol. | ecología |
| exp | funcion exponencial de base e |
| Fís. | física |
| g | gramo |
| Geogr. | geografía |
| Geol. | geología |
| gr | griego |
| Hz | hertz |
| improp. | impropiamente |
| J | julio |
| ka | millar de años, kiloaño |
| kbar | kilobar |
| kg | kilogramo |
| kJ | kilojulio |
| km | kilómetro |
| km2 | kilómetro cuadrado |
| km3 | kilómetro cúbico |
| l | litro |
| m | metro |
| m2 | metro cuadrado |
| m3 | metro cúbico |
| Ma | millón de años |
| mGal | miliGal |
| Med. Amb. | medio ambiente |
| MHz | millones de hercios |
| MJ | millón de julios |
| ml | mililitro |
| mm | milímetro |
| MPa | millones de pascales |
| P | presión |
| Pa | pascal |
| Paleont. | paleontología |
| p.e. | punto de ebullición |
| p.ej. | por ejemplo |
| p.f. | punto de fusión |
| p.us. | poco usado |
| por antonom. | por antonomasia |
| por ext. | por extensión |
| ppm | partes por millón |
| Quím. | química |
| s | segundo |
| s.e. | sentido estricto |
| Simb. | símbolo |
| s.l. | sentido lato |
| Sinón. | sinónimo |
| T | temperatura |
| t | tonelada |
| V. | véase |
| Var. | variante |
| vulg. | vulgarmente |
| m m | micras |
Abreviaturas de Edades Geológicas
Los periodos y edades geológicas también tienen sus propias abreviaturas, utilizadas a menudo en epígrafes o textos técnicos para referirse a las edades de las unidades. Aquí tienes algunas de las abreviaturas de edades geológicas mencionadas:
| Abreviatura | Edad Geológica |
|---|---|
| E | Temprano (Early) |
| M | Medio (Middle) |
| L | Tardío (Late) |
| P | Pleistoceno |
| H | Holoceno |
| C | Cretácico |
| E | Eoceno |
| M | Mioceno |
| O | Oligoceno |
| J | Jurásico |
| C1 | Carbonífero (inferior) |
| P1 | Pérmico (inferior) |
| P2 | Paleoceno |
| Q | Cuaternario |
| T | Triásico |
Es interesante notar que algunas letras como E y M se usan tanto para referirse a subdivisiones de edades (Temprano/Medio/Tardío) como a periodos específicos (Eoceno, Mioceno). El contexto en el epígrafe o la leyenda del mapa aclara a qué se refieren.
Preguntas Frecuentes
¿Qué dimensiones representa un mapa geológico?
Un mapa geológico representa información en cuatro dimensiones: las tres dimensiones espaciales (largo, ancho, profundidad) y el tiempo geológico.
¿Qué es una unidad cartográfica?
Es un volumen de roca con litología o asociación litológica constante y una edad determinada, que puede ser reconocido y diferenciado en el terreno y se representa en el mapa.
¿Cómo se clasifican los contactos geológicos?
Se clasifican en cuatro grandes grupos según su origen: contactos sedimentarios, contactos ígneos, límites de procesos metamórficos y contactos mecánicos (fallas).
¿Qué información proporciona un epígrafe?
Un epígrafe es un código que identifica una unidad cartográfica y proporciona información sobre su edad o los procesos que intervinieron en su génesis. Permite relacionar la unidad en el mapa con su descripción en la leyenda.
¿Cuál es el propósito de una columna estratigráfica?
Una columna estratigráfica representa gráficamente la sucesión vertical de rocas sedimentarias y volcánicas tal como se depositaron, mostrando su orden cronológico y su espesor.
En resumen, el significado de "Fm." en geología se refiere a Formación, una unidad cartográfica fundamental que representa un volumen de roca sedimentaria formalmente definido. Comprender este y otros términos, símbolos y abreviaturas es clave para interpretar la vasta información contenida en un mapa geológico. Estos documentos no solo nos muestran la superficie de la Tierra, sino que, a través de sus unidades cartográficas, sus contactos y su detallada leyenda, nos permiten vislumbrar las profundidades y reconstruir la fascinante historia geológica de una región.
