Mejora Tu Señal FM: Guía de Componentes

Para disfrutar de una recepción de radio FM nítida y potente, no basta solo con tener un buen receptor. El sistema de antena completo, incluyendo los cables y adaptadores, juega un papel crucial. Entender cómo funcionan componentes como los transformadores de impedancia y los diferentes tipos de conectores, como PAL y F-type, puede marcar una gran diferencia en la calidad de la señal que llega a tu radio.

https://www.youtube.com/watch?v=0gcJCfcAhR29_xXO

¿Qué es la Impedancia y Por Qué es Vital en FM?

En el mundo de la electrónica y las señales de radio, la impedancia se refiere a la resistencia que presenta un circuito (como un cable o una antena) al paso de la corriente alterna de la señal. Se mide en Ohmios (Ω). Para una transferencia de señal óptima y con la mínima pérdida, es fundamental que todos los componentes de un sistema (antena, cable, receptor) tengan impedancias compatibles, o que se utilice un dispositivo para 'casarlas'.

Los sistemas de antena para radio y televisión suelen operar con dos impedancias estándar principales: 300 Ohmios (Ω), típicamente asociados con antenas tipo dipolo o cable plano (twin-lead), y 75 Ohmios (Ω), el estándar para cable coaxial. Cuando conectas un componente de 300Ω a uno de 75Ω directamente, se produce un desajuste de impedancia. Este desajuste causa que parte de la señal se refleje en lugar de transmitirse completamente, resultando en una pérdida significativa de potencia de señal y una recepción más débil o ruidosa.

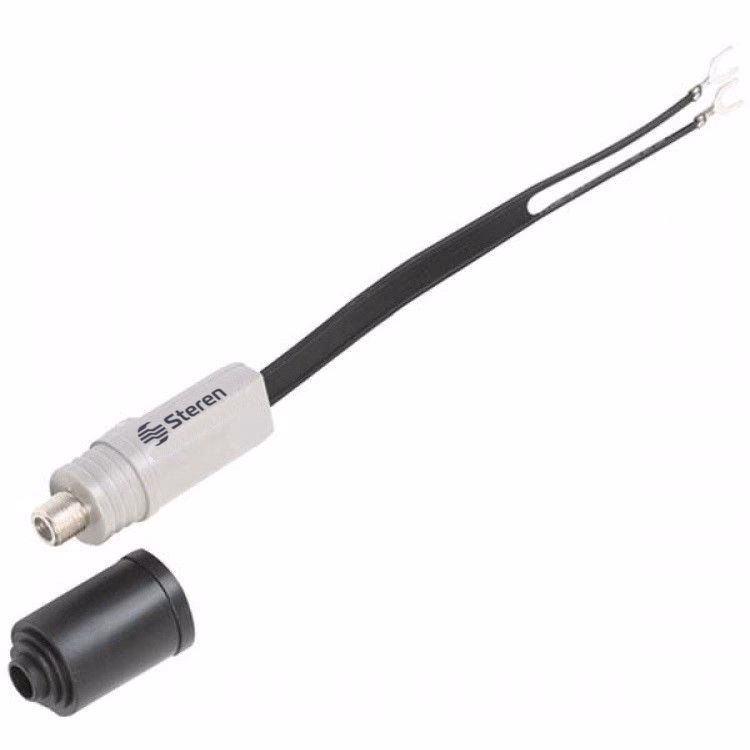

El Rol del Transformador de Impedancia

Aquí es donde entra en juego el transformador de impedancia. Su función principal es precisamente la de adaptar la impedancia entre dos componentes que no coinciden, permitiendo una transferencia de señal eficiente. Son especialmente comunes cuando se conecta una antena de 300Ω a un cable coaxial de 75Ω, o viceversa. Al "transformar" la impedancia, aseguran que la máxima cantidad de energía de la señal de radio pase de un componente a otro.

Un buen transformador de impedancia está diseñado para minimizar las pérdidas y resistir las condiciones ambientales. Por ejemplo, algunos modelos de alta calidad cuentan con un núcleo hecho de acero recubierto de cobre, una combinación que garantiza una alta eficiencia en la transferencia de energía de la señal. Para proteger este núcleo y los componentes internos, utilizan materiales aislantes. Un aislante dieléctrico de polietileno, por ejemplo, proporciona una excelente protección contra la humedad, que puede degradar la señal y dañar el dispositivo con el tiempo.

Además de la protección interna, la durabilidad física también es importante. Una malla de aluminio puede proteger los componentes internos de posibles daños físicos o interferencias externas, mientras que un forro de PVC proporciona una capa adicional de protección contra la intemperie y los elementos externos cuando se instala en exteriores. Estos transformadores son compatibles con una amplia gama de frecuencias, incluyendo señales UHF, VHF y, por supuesto, FM, lo que los hace esenciales en muchos sistemas de antena.

Conectando tu Sistema: PAL vs. Conectores F-Type

Una vez que la señal ha sido captada por la antena y, si es necesario, adaptada en impedancia, necesita ser transportada a tu receptor de radio a través de cables. Los cables coaxiales, que son el tipo más común para sistemas de antena modernos, utilizan diferentes tipos de conectores en sus extremos. Dos de los conectores más frecuentes que encontrarás en sistemas de antena para radio y televisión son el conector PAL y el conector F-type.

Conector PAL

El conector PAL, a veces llamado conector Belling-Lee, es un tipo de conector coaxial común en Europa y otras regiones. Se caracteriza por ser un conector de presión, lo que significa que simplemente se enchufa. Es fácil de identificar porque no tiene una tuerca giratoria en su extremo para asegurarlo.

Conector F-Type

El conector F-type es el conector coaxial estándar en América del Norte y se utiliza ampliamente en todo el mundo para televisión por cable, satélite y sistemas de antena terrestre modernos, incluyendo los utilizados para FM. La característica distintiva del conector F-type es que tiene una tuerca giratoria que se enrosca en el conector hembra para crear una conexión segura y estable. Esta conexión enroscada proporciona un mejor contacto y una mayor protección contra interferencias y desconexiones accidentales.

¿Dónde Encontrar Estos Conectores?

Los conectores F-type son muy comunes en el equipo moderno relacionado con sistemas de antena. Los encontrarás en:

• Divisores de señal (splitters)
• Amplificadores o boosters de señal
• Receptores de radio o sintonizadores modernos
• Decodificadores y equipos de audio/video
• Placas de pared para conexiones de antena

Los conectores PAL son más frecuentes en equipos más antiguos o en placas de pared y conexiones de antena en regiones donde este estándar es tradicional.

Diferencias Clave en un Vistazo

Resolviendo Incompatibilidades: Cables Mixtos y Convertidores

Es muy común encontrarse con situaciones en las que la salida de la antena o de la pared es de un tipo de conector (por ejemplo, F-type), pero la entrada de tu radio es de otro (por ejemplo, PAL). Afortunadamente, no necesitas cambiar todo tu cableado o equipo. Existen varias soluciones:

• Cables Mixtos: Puedes encontrar cables coaxiales que tienen un conector PAL en un extremo y un conector F-type en el otro.
• Convertidores o Adaptadores: Son pequeños dispositivos que cambian un tipo de conector a otro (por ejemplo, un adaptador F-type hembra a PAL macho). Son muy útiles y versátiles, y existen en diversas formas, incluso en ángulo recto para conexiones en espacios reducidos.

Estos adaptadores te permiten interconectar fácilmente componentes con diferentes tipos de conectores sin pérdida significativa de señal, siempre y cuando la impedancia del cable y los componentes sea compatible (generalmente 75Ω en la mayoría de los sistemas modernos).

Consideraciones al Elegir Componentes

Al configurar o mejorar tu sistema de antena FM, ten en cuenta lo siguiente:

• Tipo de Conector: Verifica qué tipo de conector tienen tu antena, tu cable existente, las tomas de pared y la entrada de tu radio.
• Longitud del Cable: Elige un cable de la longitud adecuada para evitar longitudes excesivas que puedan causar pérdida de señal.
• Calidad del Cable y Componentes: Invierte en cables y adaptadores de buena calidad. Los materiales de construcción (como los mencionados para el transformador de impedancia) impactan directamente en la eficiencia y durabilidad.
• Ángulo del Conector: Para instalaciones en espacios estrechos, considera conectores o adaptadores en ángulo.

Preguntas Frecuentes (FAQ)

P: ¿Necesito un transformador de impedancia para mi antena FM?
R: Lo necesitas si la impedancia de tu antena no coincide con la impedancia de tu cable o receptor (por ejemplo, si tienes una antena de 300Ω y usas cable coaxial de 75Ω).

P: ¿Puedo usar un cable de TV para mi radio FM?
R: Sí, los cables coaxiales utilizados para TV (típicamente de 75Ω con conectores F-type o PAL) son adecuados para transportar señales de FM, ya que operan en rangos de frecuencia similares. Lo importante es que los conectores y la impedancia sean compatibles o se adapten.

P: ¿Qué conector es mejor, PAL o F-type?
R: El conector F-type generalmente proporciona una conexión más segura y estable debido a su diseño roscado, lo que puede ser ventajoso para minimizar el ruido y las desconexiones. Sin embargo, la elección a menudo depende del equipo existente.

P: ¿Los adaptadores de conector causan pérdida de señal?
R: Los adaptadores de buena calidad causan una pérdida mínima. Usar muchos adaptadores en serie podría introducir una pequeña pérdida acumulada, pero uno o dos no deberían ser un problema significativo en la mayoría de los casos.

Conclusión

Optimizar la recepción de tu radio FM implica prestar atención a todos los elementos de tu sistema de antena. Un transformador de impedancia adecuado asegura que la señal pase de la antena al cable con la menor pérdida posible, especialmente cuando hay impedancias diferentes involucradas. Comprender la diferencia entre conectores PAL y F-type te permite elegir los cables y adaptadores correctos para asegurar conexiones firmes y eficientes entre todos tus componentes. Al prestar atención a estos detalles, puedes mejorar significativamente la calidad de tu señal y disfrutar de tus emisoras favoritas con una claridad óptima.
