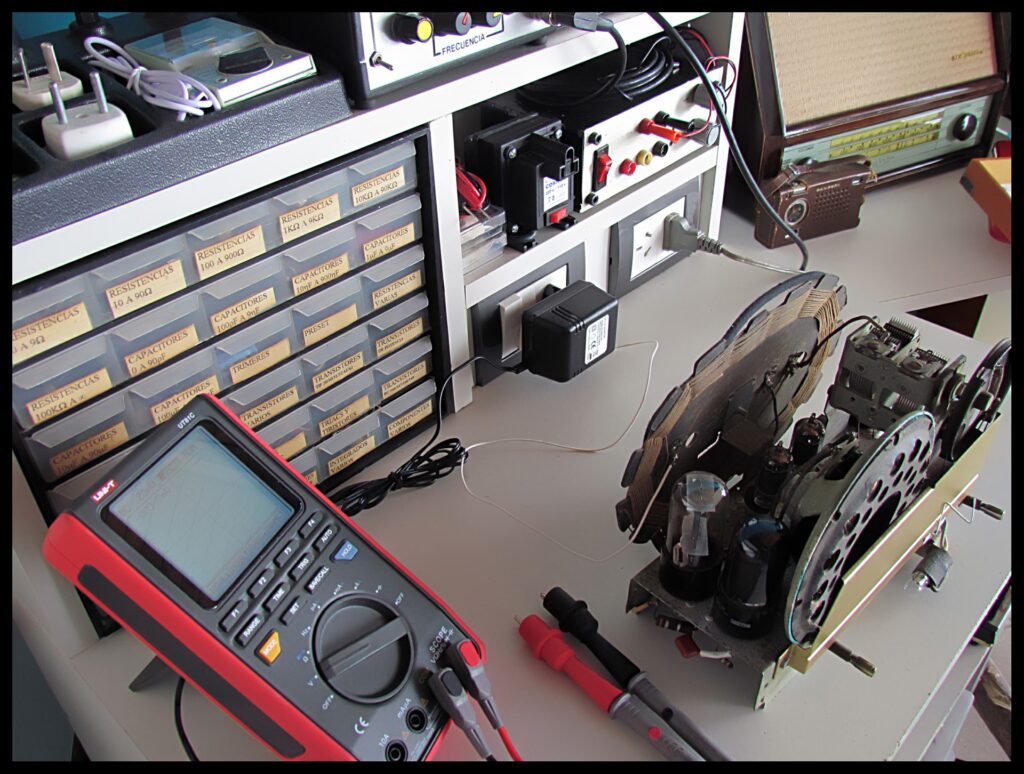

Cuando sintonizas tu radio AM favorita, esperas escuchar solo esa estación, clara y sin ruidos de otras emisoras cercanas en el dial. Esta capacidad de tu receptor para captar una señal específica mientras ignora las demás es lo que conocemos como selectividad. Es una característica fundamental del rendimiento de cualquier receptor de radio, especialmente crucial en la banda de AM donde las estaciones suelen estar muy cerca unas de otras en frecuencia. Una buena selectividad garantiza que puedas disfrutar de tu contenido sin la molesta superposición o el sangrado de estaciones adyacentes.
La selectividad se define como la capacidad de un receptor de radio para responder únicamente a la señal a la que está sintonizado y rechazar otras señales cercanas en frecuencia, como una transmisión en un canal adyacente. Piensa en ello como un filtro muy preciso que solo deja pasar la frecuencia exacta que deseas escuchar, bloqueando todas las demás. Sin una selectividad adecuada, sintonizar una estación se convertiría en un ejercicio de frustración, donde varias emisoras se mezclarían en un revoltijo de sonido.
¿Cómo se Mide la Selectividad de un Receptor?
La selectividad se mide típicamente como una relación en decibelios (dB). Esta medida compara la intensidad de la señal deseada recibida con la de una señal similar en otra frecuencia, generalmente una cercana. Cuanto mayor sea este valor en dB, mejor será la selectividad del receptor, lo que significa que es más capaz de rechazar señales no deseadas.
Cuando esta medición se realiza específicamente para una señal en el canal adyacente al seleccionado, se conoce como relación de rechazo de canal adyacente (ACRR, por sus siglas en inglés). Un alto valor de ACRR indica que el receptor es muy bueno para ignorar las estaciones que transmiten en frecuencias inmediatamente próximas a la que estás escuchando. Una buena selectividad también proporciona cierta inmunidad contra la interferencia por saturación, un tipo de interferencia donde una señal muy fuerte puede saturar las primeras etapas del receptor, afectando la recepción de señales más débiles, incluso si no están en frecuencias cercanas.
El Papel de los Circuitos Resonantes en la Selectividad
Para lograr esta capacidad de filtrado, los receptores de radio, especialmente los más sencillos o en etapas tempranas de diseño, a menudo utilizan circuitos LC (inductancia-capacitancia) como filtros. Estos circuitos tienen una propiedad especial: resuenan a una frecuencia particular, lo que les permite ser muy receptivos a esa frecuencia y mucho menos receptivos a otras.
La 'nitidez' o la calidad de este filtro se describe mediante un parámetro conocido como el factor Q (factor de calidad). Un factor Q alto significa que el circuito resonante tiene un ancho de banda muy estrecho; es decir, responde fuertemente a una banda muy pequeña de frecuencias alrededor de su frecuencia de resonancia y rechaza eficazmente las frecuencias fuera de esa banda estrecha. Por el contrario, un factor Q bajo implica un ancho de banda más amplio, lo que resulta en una menor selectividad.
El factor Q de un circuito LC sintonizado está relacionado con la relación entre la inductancia (L) y la capacitancia (C) del circuito, así como con las resistencias presentes en el circuito (como la resistencia interna del cable de la bobina o las resistencias de los componentes conectados). La relación L/C, a su vez, determina en gran medida el factor Q y, por lo tanto, la selectividad. Para un circuito resonante en serie, una inductancia alta y una capacitancia baja tienden a resultar en un factor Q más alto (siempre que las resistencias sean bajas en comparación con las reactancias de L y C en resonancia), lo que lleva a un ancho de banda más estrecho. Para un circuito resonante en paralelo, la relación se invierte en cierto modo, pero el principio básico es que la relación entre la reactancia (oposición a la corriente a una frecuencia dada) y la resistencia en el circuito es lo que define el factor Q.
Limitaciones Prácticas en la Búsqueda de Alta Selectividad
Aunque teóricamente podríamos pensar que simplemente cambiando la relación L/C a valores extremos obtendríamos una selectividad infinita, existen límites prácticos para aumentar la selectividad únicamente modificando esta relación:
| Factor Limitante | Impacto en el Diseño | Efecto en la Selectividad |
|---|---|---|
| Condensadores de Gran Valor | Difíciles y costosos de construir con precisión y estabilidad. | Limita la capacidad de usar capacitancias muy bajas para ciertas relaciones L/C. |
| Capacitancia Parásita | Capacitancia no deseada en componentes y cableado; varía con la temperatura y el tiempo. | Añade capacitancia incontrolada al circuito, afectando la frecuencia de resonancia y el factor Q. |
| Resistencia Interna de la Bobina (Serie) | El cable de la bobina tiene resistencia; más significativo en circuitos sintonizados en paralelo. | Disminuye el factor Q, ampliando el ancho de banda y reduciendo la selectividad. |
| Bobinas de Gran Inductancia | Implican bobinas físicamente grandes (costosas) o cables más finos (mayor resistencia). | Compromiso entre tamaño/costo y resistencia interna, que afecta negativamente al factor Q. |
Estos factores prácticos hacen que sea difícil lograr la selectividad deseada solo manipulando los valores de L y C en circuitos simples. La capacitancia parásita, por ejemplo, puede ser especialmente problemática en frecuencias más altas, ya que su efecto se vuelve más significativo. La resistencia interna de la bobina disipa energía, lo que reduce el factor Q y, por lo tanto, ensancha el ancho de banda del filtro.
Técnicas Avanzadas para Mejorar la Selectividad
Dadas las limitaciones de los circuitos LC pasivos simples, se han desarrollado otros métodos para aumentar la selectividad en los receptores de radio:
- Circuitos Multiplicadores de Q: Estos circuitos utilizan retroalimentación positiva controlada para aumentar artificialmente el factor Q de un circuito sintonizado. Esto permite obtener un ancho de banda más estrecho con componentes más manejables.
- Receptores Regenerativos: Un tipo de receptor que utiliza retroalimentación positiva para aumentar la ganancia y la selectividad de una única etapa sintonizada. Aunque pueden lograr una selectividad impresionante, a menudo son difíciles de sintonizar y pueden generar interferencias si la regeneración es demasiado alta.
- Receptores Superheterodinos: Esta es la arquitectura más común en los receptores de radio modernos, tanto AM como FM. El principio clave es convertir la señal de radio entrante (en la frecuencia de la portadora) a una frecuencia intermedia (FI) fija y más baja. La mayor parte de la amplificación y, crucialmente, la selectividad se aplican a esta frecuencia intermedia fija.
La gran ventaja de los receptores superheterodinos es que los filtros de selectividad operan a una única frecuencia (la FI), independientemente de la frecuencia de la estación sintonizada. Esto elimina el requisito de que múltiples etapas de sintonización variable coincidan con precisión a través de todo el rango de sintonización, lo cual es técnicamente desafiante y costoso. Los filtros de FI pueden diseñarse para tener un factor Q muy alto y un ancho de banda preciso, optimizado para la selectividad, ya que operan a una frecuencia constante. Esto permite una sintonización mucho más estable y selectiva en comparación con los diseños más antiguos que dependían de la selectividad de etapas sintonizadas variables.
En un receptor superheterodino, la señal de la estación sintonizada se mezcla con una señal generada localmente (por un oscilador local) para producir la frecuencia intermedia. Esta FI contiene la información de audio original, pero a una frecuencia mucho más baja donde es más fácil de amplificar y filtrar. Los filtros de FI, a menudo compuestos por múltiples circuitos LC acoplados o filtros cerámicos/cristalinos, proporcionan la mayor parte de la selectividad del receptor, rechazando eficazmente las señales de canales adyacentes antes de que la señal deseada llegue a las etapas de detección y audio.
Preguntas Frecuentes sobre la Selectividad en Radio AM
¿Por qué es tan importante la selectividad en la banda AM?
La banda de AM (modulación de amplitud) utiliza un ancho de banda relativamente estrecho para cada estación (generalmente 10 kHz en América, 9 kHz en otras regiones), y las estaciones están asignadas en frecuencias muy cercanas. Esto significa que es muy fácil que una estación interfiera con otra si el receptor no tiene una buena selectividad para separar señales con frecuencias muy próximas. Una buena selectividad es esencial para evitar la interferencia de canales adyacentes y disfrutar de una escucha clara.
¿Qué ocurre si la selectividad de mi radio AM es deficiente?
Si un receptor tiene baja selectividad, sintonizar una estación puede resultar en escuchar también partes de las estaciones que transmiten en las frecuencias inmediatamente superiores o inferiores. Esto se manifiesta como ruido, distorsión o incluso la superposición de audio de otras emisoras, haciendo que la escucha sea desagradable o imposible.
¿Afecta la selectividad a la calidad del sonido?
Una selectividad excesivamente alta (un ancho de banda demasiado estrecho) podría, en teoría, empezar a cortar algunas de las frecuencias de audio más altas de la señal de AM, lo que podría reducir ligeramente la fidelidad o el 'brillo' del sonido. Sin embargo, en la práctica, los filtros de selectividad en receptores de AM están diseñados para pasar el ancho de banda de audio estándar (generalmente hasta unos pocos kHz) de la señal modulada sin degradación significativa. La falta de selectividad, por otro lado, sí degrada la calidad del sonido al permitir la entrada de interferencias.
¿Es la selectividad lo mismo que la sensibilidad?
No, aunque ambas son medidas importantes del rendimiento de un receptor, son conceptos diferentes. La sensibilidad se refiere a la capacidad del receptor para captar señales muy débiles. Un receptor muy sensible puede recibir estaciones distantes. La selectividad se refiere a la capacidad de separar una señal deseada de otras señales no deseadas, especialmente las cercanas en frecuencia. Un receptor puede ser muy sensible (captar señales débiles) pero tener poca selectividad (no poder separarlas bien), o viceversa.
En resumen, la selectividad es una característica vital que determina cuán bien tu receptor de radio AM puede aislar la estación que deseas escuchar de todas las demás en el aire. Depende de un diseño cuidadoso de circuitos de filtrado, tradicionalmente basados en la resonancia LC, pero logrando su máximo potencial en arquitecturas modernas como el receptor superheterodino. Comprender la selectividad te ayuda a apreciar la ingeniería detrás de la simple acción de girar un dial y obtener una escucha clara.
