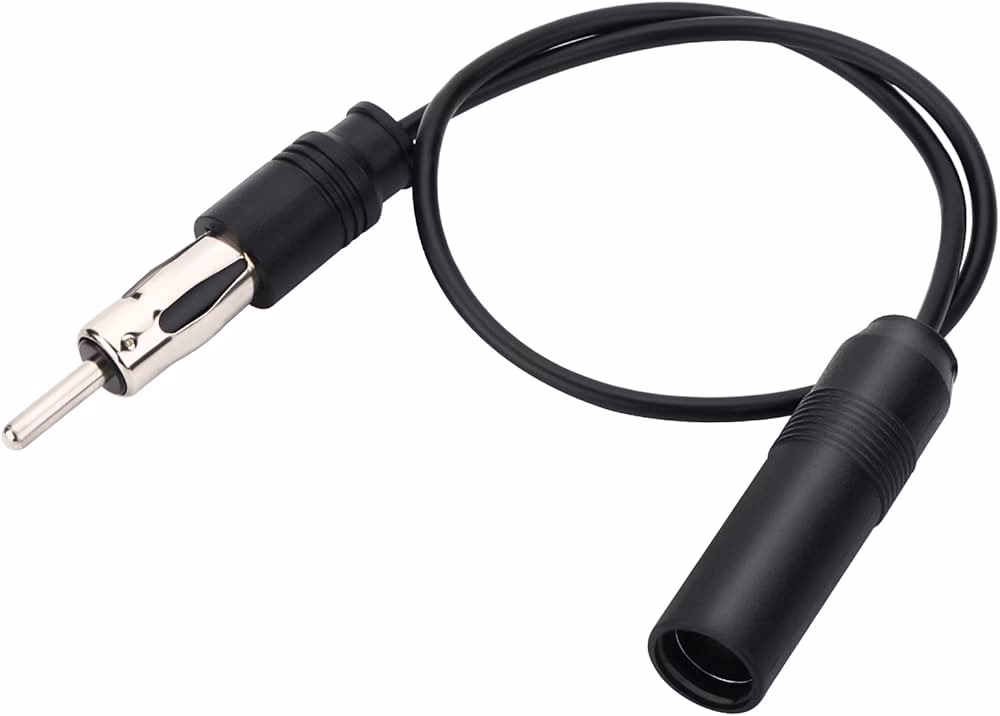

Muchos usuarios de radio buscan mejorar la calidad de su señal. Una estrategia común es intentar mover la antena a una ubicación diferente, quizás más alta o más despejada, con la esperanza de captar una señal más fuerte y clara. Sin embargo, esto a menudo implica la necesidad de un cable más largo para conectar la antena a tu equipo de radio. Surge entonces la pregunta clave: ¿Es posible y beneficioso extender el cable de una antena? La respuesta es sí, es posible, pero no siempre es beneficioso.
La extensión del cable de la antena introduce un factor crítico en la ecuación de la señal: la pérdida de señal. Cada metro adicional de cable que añades a tu instalación provoca una disminución en la fuerza de la señal que llega a tu receptor. Esta pérdida es inherente a la naturaleza del cable y a la forma en que transporta la energía de radiofrecuencia.
El Desafío de la Pérdida de Señal en los Cables
La principal preocupación al extender un cable de antena es cómo minimizar la pérdida de señal. Esta pérdida se especifica típicamente en decibelios (dB) por cada cierta longitud de cable (por ejemplo, por cada 100 pies o 30 metros) y a una frecuencia de prueba específica. Es crucial entender que la pérdida de señal no es constante; varía significativamente con la frecuencia de la señal que se transmite. Un cable puede tener una pérdida baja a frecuencias bajas, pero una pérdida mucho mayor a frecuencias más altas.
Por ejemplo, en aplicaciones de comunicación que operan alrededor de 1 GHz (como algunas bandas celulares), un cable específico, como el RG58C/U, puede tener una pérdida especificada de aproximadamente -20 dB por cada 100 pies. Esto significa que, por cada 100 pies de cable, la señal se debilita en 20 dB a esa frecuencia particular. Si utilizáramos 10 metros de este cable (aproximadamente un tercio de 100 pies), la pérdida sería alrededor de un tercio de -20 dB, es decir, unos -7 dB.
Es fundamental destacar que estos valores de pérdida son específicos para la frecuencia de prueba mencionada (en el ejemplo, 1 GHz). Si bien los principios de pérdida de señal se aplican a otras frecuencias, como las utilizadas en la radio FM (aproximadamente 88-108 MHz), los valores de pérdida por metro para un tipo de cable dado serían diferentes (generalmente menores a frecuencias más bajas como las de FM). Por lo tanto, aunque el concepto es el mismo, no se pueden aplicar directamente los valores de pérdida de un ejemplo de alta frecuencia a una instalación de FM sin conocer las especificaciones del cable a las frecuencias de FM.
La Balanza: Ganancia por Reubicación vs. Pérdida por Cable
La decisión de extender el cable de la antena debe basarse en un cuidadoso cálculo de la ganancia esperada frente a la pérdida introducida. El objetivo de mover la antena es lograr una mejora en la señal recibida en la nueva ubicación. Esta mejora también se puede medir en decibelios. Si al mover la antena a una nueva posición, la señal se vuelve, por ejemplo, 7 dB más fuerte, pero para llegar allí necesitas añadir un cable que introduce una pérdida de 7 dB, el resultado neto en el receptor será nulo (7 dB de ganancia - 7 dB de pérdida = 0 dB de cambio neto).
Para que la extensión del cable sea beneficiosa, la ganancia de señal obtenida por la mejor posición de la antena debe ser significativamente mayor que la pérdida de señal causada por el cable adicional. Si la ganancia es menor que la pérdida, la fuerza de la señal en tu equipo de radio será peor que antes de la extensión.
Antes de añadir una extensión de cable, es muy recomendable medir la fuerza de la señal en la ubicación original de la antena y, si es posible, estimar la mejora en la nueva ubicación. Luego, calcula la pérdida que introducirá la longitud y el tipo de cable que planeas usar. Solo si la ganancia esperada supera claramente la pérdida calculada, la extensión valdrá la pena.
Cable Coaxial: El Corazón de la Conexión
El tipo de cable utilizado para conectar la mayoría de las antenas de radio (incluyendo muchas de FM) es el cable coaxial. Este cable tiene una estructura específica diseñada para transportar señales de radiofrecuencia con la menor interferencia posible. Una característica fundamental del cable coaxial es su impedancia, que debe coincidir con la impedancia de la antena y del receptor para una transferencia de señal óptima. Un valor común de impedancia para cables de antena es 50 Ohm.
La elección del tipo de cable coaxial es vital para minimizar la pérdida. No todos los cables coaxiales son iguales en cuanto a su rendimiento, especialmente en lo que respecta a la pérdida de señal. Existen diferentes designaciones de cables, como RG-58 y RG-8, que indican sus características.
El cable tipo RG-58 A/U, por ejemplo, es un cable coaxial de 50 Ohm que se utiliza comúnmente y a menudo es el cable estándar que viene con ciertas antenas. Sin embargo, este tipo de cable puede tener una pérdida de señal relativamente alta, especialmente en longitudes largas y a frecuencias más altas.
Por otro lado, cables como el RG-8 A/U también son coaxiales de 50 Ohm, pero están diseñados para tener una menor pérdida de señal en comparación con el RG-58. La contrapartida es que el cable RG-8 es físicamente mucho más grande y rígido, con un diámetro considerablemente mayor (aproximadamente 10 mm), lo que puede dificultar su instalación en algunos casos.
La diferencia en la pérdida de señal entre estos dos tipos de cable puede ser significativa. A una frecuencia dada (por ejemplo, 1 GHz, aunque la diferencia existiría también a frecuencias FM), el RG-8 A/U tiene una pérdida por metro mucho menor que el RG-58 A/U. Por lo tanto, si necesitas una extensión de cable larga, optar por un cable de baja pérdida como el RG-8 (si su tamaño es manejable) puede ser crucial para preservar la fuerza de la señal.
Conectores
Además del cable, los conectores utilizados para unir la extensión son importantes. Deben ser del tipo correcto para tu antena y receptor y deben instalarse correctamente para evitar pérdidas de señal adicionales o introducir ruido. Un tipo de conector común mencionado en algunas aplicaciones es el conector SMA. Es importante asegurarse de que los conectores de la extensión coincidan con los de tus dispositivos (por ejemplo, si la antena tiene un conector SMA macho, necesitarás un cable con un conector SMA hembra en un extremo y el conector adecuado para tu receptor en el otro).
Comparativa de Cables Coaxiales (Ejemplo Basado en Tipos Comunes)
| Característica | Cable RG-58 A/U | Cable RG-8 A/U |
|---|---|---|
| Impedancia | 50 Ohm | 50 Ohm |
| Pérdida de Señal (Relativa) | Mayor (a una frecuencia dada) | Menor (a la misma frecuencia) |
| Tamaño Físico | Estándar / Más delgado | Mucho más grande / Grueso (aprox. 10 mm) |
| Flexibilidad | Más flexible | Menos flexible (más rígido) |
| Uso Típico | Cables estándar, longitudes cortas/medias | Aplicaciones que requieren baja pérdida en longitudes largas |
*Nota: Esta tabla compara las características generales basadas en los tipos mencionados. Los valores exactos de pérdida varían según el fabricante y la frecuencia.
¿Cómo Proceder?
Si decides que extender el cable de tu antena es potencialmente beneficioso, sigue estos pasos lógicos:
- Evalúa la ubicación: Determina dónde quieres colocar la antena para obtener la mejor señal.
- Mide la distancia: Calcula la longitud aproximada del cable adicional que necesitarás.
- Investiga cables: Busca cables coaxiales de 50 Ohm con bajas especificaciones de pérdida para la frecuencia de radio FM (si es tu caso) en la longitud requerida. Presta atención a las especificaciones de pérdida en dB por cada 100 pies (o metros) a la frecuencia relevante. Recuerda que los valores de pérdida a 1 GHz serán mayores que a las frecuencias de FM (88-108 MHz) para el mismo cable.
- Considera el tamaño: Ten en cuenta el diámetro físico del cable, especialmente si optas por tipos de baja pérdida como el RG-8, y si es manejable para tu instalación.
- Verifica los conectores: Asegúrate de que los conectores del cable de extensión sean compatibles con tu antena y tu equipo de radio.
- Calcula la pérdida vs. Ganancia: Intenta estimar si la ganancia de señal esperada en la nueva ubicación superará la pérdida introducida por el cable elegido. Si no puedes medir la señal directamente, investiga especificaciones de ganancia de antenas o busca testimonios de usuarios en ubicaciones similares, pero sé cauteloso con las expectativas.
- Instalación: Instala el cable cuidadosamente, evitando dobleces pronunciados o daños que puedan aumentar la pérdida.
- Prueba: Una vez instalado, compara la fuerza de la señal con la que tenías antes de la extensión.
Preguntas Frecuentes (FAQ)
¿Siempre es bueno extender el cable de mi antena para mejorar la señal?
No, no siempre. Extender el cable introduce pérdida de señal. Solo es beneficioso si la ganancia de señal obtenida al mover la antena a una mejor ubicación supera la pérdida introducida por el cable adicional.
¿Qué significa la pérdida de señal en dB?
Los decibelios (dB) se usan para medir la relación entre dos potencias o voltajes. En el contexto de la pérdida de cable, un valor negativo (por ejemplo, -7 dB) indica que la señal a la salida del cable es 7 dB más débil que a la entrada. Cuanto mayor sea el valor negativo (más lejos de cero), mayor será la pérdida.
¿Qué tipo de cable debo usar para extender mi antena?
Debes usar un cable coaxial de 50 Ohm diseñado para bajas pérdidas a la frecuencia relevante (por ejemplo, frecuencias de FM). Cables como el RG-8 A/U tienen menor pérdida que el RG-58 A/U, pero son más gruesos. La elección depende de la longitud necesaria y de cuánto puedas tolerar de pérdida.
¿Importa la frecuencia de operación?
Sí, absolutamente. La pérdida de señal en un cable aumenta con la frecuencia. Un cable que tiene baja pérdida a 100 MHz (frecuencia FM) tendrá una pérdida significativamente mayor a 1 GHz (frecuencia celular). Siempre verifica las especificaciones de pérdida del cable para la frecuencia en la que operará tu antena.
¿Qué son los conectores SMA?
Los conectores SMA son un tipo específico de conector coaxial pequeño, utilizado en ciertas antenas y equipos de radio. Es crucial que los conectores de tu cable de extensión sean compatibles con los de tu antena y receptor (macho o hembra según corresponda).
Conclusión
Extender el cable de una antena es una solución viable para reubicarla y potencialmente mejorar la señal, pero no es una garantía de mejora. La clave del éxito reside en seleccionar un cable de baja pérdida de la longitud adecuada y asegurarse de que la ganancia de señal en la nueva ubicación compense con creces la pérdida de señal introducida por el cable adicional. Comprender las especificaciones del cable, como la impedancia y la pérdida en dB por longitud a la frecuencia de operación, es fundamental para tomar una decisión informada y evitar degradar tu recepción de radio.
