El Cable Ideal para tu Antena de Radio FM

Si alguna vez te has preguntado cómo llega la señal de radio desde tu antena hasta tu receptor, la respuesta reside en un componente fundamental pero a menudo pasado por alto: el cable de antena. Este no es un cable cualquiera; su diseño y características son cruciales para garantizar que la preciada señal de radio viaje de manera eficiente y sin pérdidas significativas. El tipo de cable predominante utilizado para las antenas de radio, incluidas las de FM, es el cable coaxial.

El cable coaxial es una maravilla de la ingeniería de transmisión de radiofrecuencia (RF). Su nombre proviene de su estructura: consta de varios elementos dispuestos concéntricamente, es decir, compartiendo el mismo eje central. Esta disposición única le otorga una alta capacidad de blindaje, protegiendo la señal interna de interferencias electromagnéticas externas y evitando que la propia señal se escape y cause interferencias en otros dispositivos. Esta protección es vital para mantener la integridad de la señal de radio, especialmente en entornos con mucha actividad eléctrica.

Estructura Interna del Cable Coaxial

Para entender por qué el cable coaxial es tan efectivo, veamos sus capas:

• Conductor Central: Es el núcleo del cable, por donde viaja la señal de radiofrecuencia. Puede ser un hilo único o múltiples hebras, generalmente de cobre o acero recubierto de cobre. El cobre es un excelente conductor eléctrico.
• Aislante (Dieléctrico): Rodea al conductor central y lo mantiene separado de la siguiente capa. Está hecho de materiales plásticos como el Polietileno (PE) o el PTFE (Politetrafluoroetileno). Este material aislante es clave para determinar propiedades eléctricas del cable como la capacitancia y la impedancia. Un buen dieléctrico minimiza las fugas de corriente y la pérdida de señal.
• Blindaje (Conductor Externo): Esta capa rodea al dieléctrico. Su función principal es proteger la señal interna de interferencias externas y contener la señal para que no se irradie fuera del cable. Puede consistir en una malla trenzada de cobre estañado, una lámina de aluminio, o una combinación de ambas para un doble blindaje.
• Cubierta Exterior (Chaqueta): La capa más externa del cable. Es una cubierta protectora, usualmente de plástico como el Polietileno (PE) o FEP. Protege las capas internas de daños físicos, humedad y factores ambientales. La flexibilidad del cable a menudo depende del material y grosor de esta chaqueta.

Propiedades Eléctricas Clave del Cable de Antena

La efectividad de un cable coaxial para transmitir señales de RF se mide por varias propiedades eléctricas:

Impedancia

La impedancia, medida en Ohmios (Ω), es la resistencia que el cable presenta al flujo de corriente alterna a una frecuencia específica. Es una de las características más críticas de un cable de antena. La mayoría de los sistemas de radio FM (y televisión) están diseñados para trabajar con una impedancia de 75 Ohmios. Otros sistemas de RF, como los utilizados en comunicaciones inalámbricas, Wi-Fi o radioaficionados, a menudo usan 50 Ohmios. Es fundamental que la impedancia del cable, la antena y el receptor (o transmisor) coincidan para evitar reflexiones de señal y pérdidas. Una desadaptación de impedancia puede causar que parte de la señal se refleje de vuelta por el cable en lugar de llegar a su destino.

Atenuación

La atenuación es la pérdida de potencia de la señal a medida que viaja a lo largo del cable. Se mide en decibelios (dB) por unidad de longitud (por ejemplo, dB por metro o por pie). Cuanto mayor sea la atenuación, más débil llegará la señal al final del cable. La atenuación aumenta con la frecuencia de la señal y con la longitud del cable. Un cable de alta calidad tendrá una baja atenuación. El grosor del cable también influye: generalmente, los cables más gruesos tienen menor atenuación que los más delgados del mismo tipo.

VSWR (Voltage Standing Wave Ratio)

La Relación de Onda Estacionaria de Voltaje (VSWR) es una medida de la eficiencia con la que la potencia de radiofrecuencia se transmite a través de una línea (el cable) desde una fuente (la antena o el transmisor) hasta una carga (el receptor o la antena). Un VSWR bajo indica una buena adaptación de impedancia y una transmisión eficiente, mientras que un VSWR alto sugiere una desadaptación y pérdidas significativas debido a reflexiones de señal. Un VSWR de 1:1 sería ideal (sin reflexiones), aunque en la práctica siempre es ligeramente superior a 1.

Velocidad de Propagación (Vp)

La velocidad de propagación es la velocidad a la que viaja la señal eléctrica a lo largo del cable, expresada como una proporción de la velocidad de la luz. Varía según el material dieléctrico utilizado.

Tipos Comunes de Cables Coaxiales para Antena

Existen varios tipos de cables coaxiales, diseñados para diferentes aplicaciones y requisitos de rendimiento:

• Cable Coaxial Flexible: Son los más comunes para instalaciones domésticas y aplicaciones que requieren que el cable se doble fácilmente. Utilizan un conductor central trenzado fino y un dieléctrico flexible. Tienen diámetros que varían, como el RG174 (delgado) o el RG8 (más grueso). Son convenientes pero pueden tener mayor atenuación que cables más rígidos, especialmente en longitudes largas.
• Cable Coaxial Semi-rígido: Usados en aplicaciones de alta frecuencia donde se necesita un rendimiento superior y la capacidad de mantener una forma una vez doblados. Tienen un conductor central sólido y una cubierta exterior de tubo de cobre sólido. Son más difíciles de instalar pero ofrecen menor atenuación y mejor blindaje. Ejemplos incluyen RG401 y RG405.
• Cable Coaxial Hardline: Un tipo de cable muy grueso y rígido, utilizado para instalaciones a largo plazo y de alta potencia (como en estaciones de transmisión). Tienen blindaje de metal sólido (cobre o aluminio) y un dieléctrico de espuma. Ofrecen la menor atenuación y pueden manejar altos voltajes, pero son muy difíciles de manipular e instalar. Suelen tener 75 Ohmios y diámetros grandes (más de 1 pulgada).
• Cable 'Low Loss' (Baja Pérdida): Son cables coaxiales diseñados específicamente para minimizar la atenuación, incluso en diámetros comparables a cables estándar. Logran esto mediante conductores centrales sólidos, dieléctricos de alta resistencia y blindaje mejorado (malla y lámina). Los cables LMR son un ejemplo popular de este tipo, ofreciendo un rendimiento superior para su tamaño.
• Cable Micro Coaxial (Mini-coax): Cables de muy pequeño diámetro, utilizados dentro de dispositivos electrónicos donde el espacio es limitado. Tienen baja capacitancia y pérdida para su tamaño, pero no son adecuados para largas distancias.

Conectores para Cables de Antena

El cable no funciona solo; necesita conectarse a la antena y al receptor. Para ello, se utilizan conectores coaxiales, diseñados para mantener la integridad de la señal y la impedancia en el punto de conexión. Un conector de mala calidad o mal instalado puede introducir pérdidas significativas y reflexiones. Algunos tipos comunes:

• Conectores F: Muy comunes en sistemas de televisión por cable y antenas de TV/FM de 75 Ohmios en instalaciones domésticas. Son de tipo roscado.
• Conectores BNC: Se utilizan a menudo en equipos de prueba y video, así como en algunas aplicaciones de RF de 50 o 75 Ohmios. Usan un mecanismo de bayoneta para una conexión rápida.
• Conectores N Type: Conectores roscados robustos y resistentes a la intemperie, usados en aplicaciones de RF de alta potencia y frecuencia (hasta 18 GHz), a menudo con cables semi-rígidos o LMR. Disponibles en 50 y 75 Ohmios.
• Conectores SMA: Conectores subminiatura roscados, muy comunes en equipos de comunicación inalámbrica, Wi-Fi y dispositivos compactos. Tienen 50 Ohmios y soportan altas frecuencias. Existen variantes de polaridad invertida (RP-SMA).
• Conectores TNC: Versiones roscadas de los conectores BNC, ofreciendo una conexión más segura en entornos con vibración. Usados en aplicaciones de RF de 50 Ohmios. También existen variantes de polaridad invertida (RP-TNC).
• Conectores U.FL y MMCX: Conectores miniatura o micro-miniatura, usados principalmente dentro de dispositivos (en placas PCB) para conectar antenas internas o pigtails a conectores externos.

Es importante que el tipo de conector y su impedancia coincidan con el cable y los puertos del equipo.

Tipos de Ensambles de Cables

Los cables de antena a menudo se venden ya ensamblados con conectores en los extremos. Estos pueden ser:

• Ensambles de Cable de Antena Coaxial: Cables pre-terminados con conectores. Comprarlos ensamblados por profesionales asegura una conexión correcta y minimiza problemas.

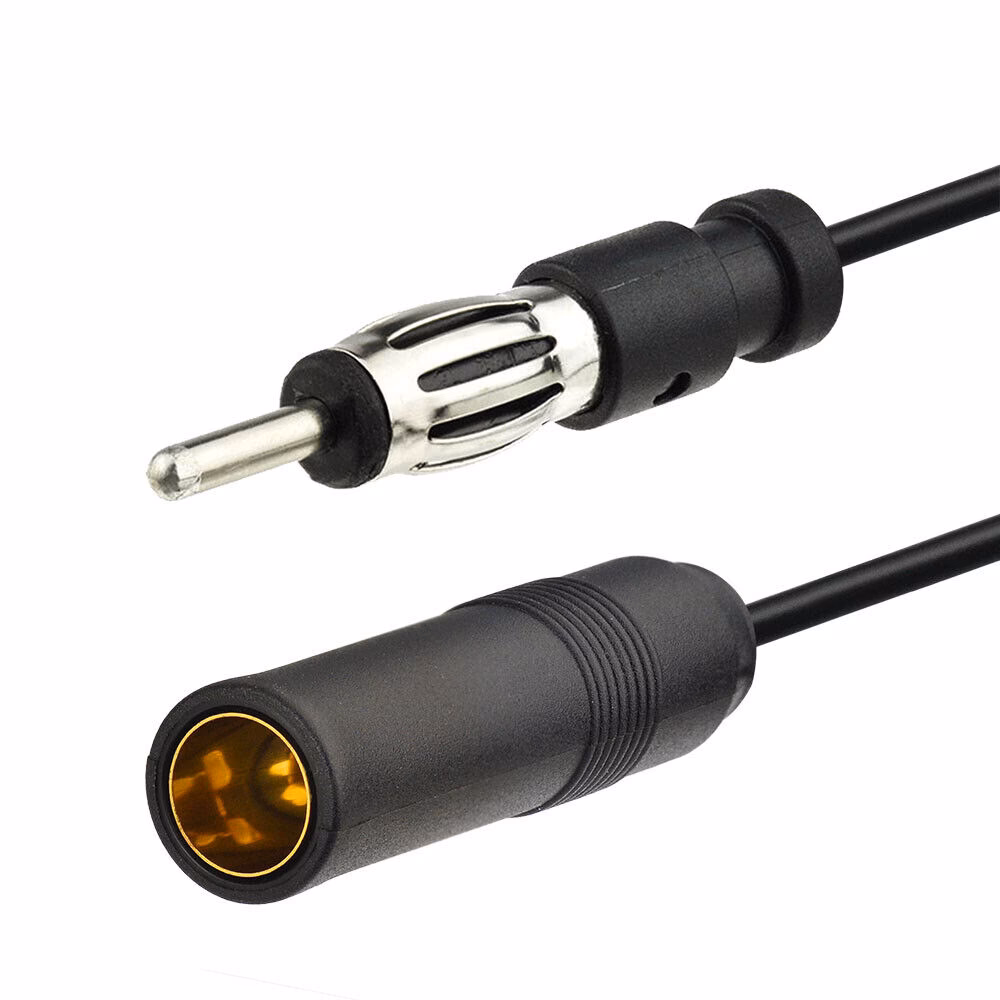

• Cables de Extensión: Cables con un conector macho en un extremo y uno hembra del mismo tipo en el otro, para alargar una conexión existente.
• Cables Pigtail: Tramos cortos de cable con un conector en un extremo y el otro extremo preparado para soldar o crimpar, o con un conector diferente para actuar como adaptador. Se usan a menudo para conectar una antena interna (con conector U.FL, por ejemplo) a un conector externo (como un SMA).
• Cables Adaptadores: Cables cortos que tienen conectores de diferentes tipos en cada extremo para permitir la conexión entre equipos con puertos distintos (ej. N a SMA).

Consideraciones Adicionales

Al elegir un cable de antena, además del tipo de cable y conectores, considera:

• Longitud: Usa la longitud de cable más corta posible que sea práctica para tu instalación, ya que la atenuación aumenta con la longitud.
• Calidad: Un cable de mayor calidad, aunque más caro, ofrecerá menor atenuación y mejor blindaje, lo que resulta en una mejor señal.
• Entorno: Para instalaciones exteriores, asegúrate de usar cables y conectores resistentes a la intemperie.

Conclusión

El cable utilizado para una antena de radio FM es el cable coaxial, específicamente diseñado para transportar señales de radiofrecuencia de manera eficiente. Su estructura blindada y propiedades eléctricas como la impedancia y la atenuación son cruciales para el rendimiento. Elegir el tipo de cable coaxial adecuado (considerando flexibilidad, atenuación e impedancia) y los conectores correctos garantizará que tu sistema de antena funcione al máximo de su potencial, permitiéndote disfrutar de una recepción clara y potente.

Preguntas Frecuentes sobre Cables de Antena

¿Puedo usar cualquier cable para mi antena de radio FM?
No, debes usar cable coaxial diseñado para radiofrecuencia, idealmente con una impedancia de 75 Ohmios para sistemas de FM domésticos. Usar un cable incorrecto (como cable eléctrico común) resultará en una pérdida de señal muy alta o ninguna señal.

¿Qué es la impedancia y por qué es importante?
La impedancia es la resistencia al flujo de corriente alterna. Es vital que la impedancia del cable, la antena y el receptor coincidan (generalmente 75 Ohmios para FM) para evitar que la señal se refleje de vuelta por el cable, lo que debilita la señal recibida.

¿Qué significa atenuación en un cable de antena?
La atenuación es la pérdida de fuerza de la señal a medida que viaja por el cable. Se mide en dB/longitud. Cuanta menor sea la atenuación, mejor, especialmente en cables largos. Los cables más gruesos y de tipo 'Low Loss' suelen tener menor atenuación.

¿Los conectores afectan el rendimiento?
Sí, significativamente. Un conector de baja calidad, mal adaptado en impedancia o mal instalado puede causar pérdidas de señal y reflexiones (alto VSWR) en el punto de conexión, degradando el rendimiento general del sistema de antena.

¿Es mejor un cable más corto?
Generalmente, sí. Cuanto más largo es el cable, mayor es la atenuación total de la señal. Usa la longitud mínima necesaria para conectar tu antena a tu equipo.
