Construye Tu Propia Radio Casera Fácilmente

La magia de capturar ondas invisibles del aire y convertirlas en sonido ha fascinado a generaciones. Construir tu propia radio no es solo un proyecto de electrónica; es un viaje educativo que te conecta con los fundamentos de la comunicación inalámbrica y te brinda la satisfacción inigualable de crear algo funcional con tus propias manos. Si alguna vez has soñado con sintonizar tus estaciones favoritas con un dispositivo hecho por ti, ¡estás en el lugar correcto! Este artículo te guiará a través del proceso de construir un receptor de radio simple, perfecto para principiantes, e incluso te daremos ideas para darle un toque personal.

Olvídate de la soldadura compleja al principio. Nos centraremos en métodos amigables para quienes dan sus primeros pasos, utilizando herramientas y técnicas que te permitirán experimentar y aprender sin miedo. Ya sea que quieras montar tu radio en una caja de almuerzo vintage o simplemente entender cómo funcionan, aquí encontrarás la información que necesitas.

¿Por Qué Empezar con un Proyecto de Radio?

Construir una radio es un excelente punto de partida en el mundo de la electrónica por varias razones. Primero, te introduce a componentes electrónicos básicos de una manera práctica. Aprenderás sobre resistencias, condensadores, transistores y bobinas no solo leyendo, sino viendo cómo interactúan en un circuito real. Segundo, es un proyecto tangible. Puedes ver, tocar y, lo más importante, ¡escuchar el resultado de tu trabajo! Finalmente, aunque parezca complejo, los principios básicos de un receptor de radio simple son bastante accesibles.

Tipos de Receptores de Radio Simples para Principiantes

Cuando hablamos de construir una radio simple, generalmente nos referimos a receptores que captan señales de amplitud modulada (AM) o frecuencia modulada (FM). Los receptores de AM suelen ser más sencillos de construir con pocos componentes, lo que los hace ideales para empezar. Los receptores de FM son un poco más complejos, ya que requieren circuitos de sintonización más precisos, pero con los módulos adecuados o diseños simplificados, también están al alcance de un principiante.

Un tipo de radio extremadamente simple es la radio de galena (o de cristal). Esta radio no necesita baterías, obteniendo toda su energía de las ondas de radio captadas por una larga antena. Aunque fascinantes, suelen ser muy silenciosas y solo captan estaciones muy potentes. Para un proyecto más práctico que puedas escuchar con volumen decente, querrás un circuito que incluya alguna forma de amplificación, ya sea un transistor o un pequeño circuito integrado (IC).

Componentes Clave de un Receptor de Radio Básico

Para construir un receptor de radio funcional, necesitarás algunos componentes esenciales. Aquí te explicamos los más comunes en un diseño simple:

• Antena: Es el "oído" de tu radio. Capta las ondas electromagnéticas transmitidas por las estaciones de radio. Para AM, una simple bobina de alambre o una antena de ferrita funciona bien. Para FM, un trozo de cable recto o una antena telescópica es común.
• Circuito Sintonizador (Circuito Tanque LC): Esta es la parte que te permite elegir qué estación quieres escuchar. Consiste típicamente en una bobina (Inductor, L) y un condensador (Capacitor, C). Al ajustar el valor del condensador (usando un condensador variable) o, a veces, el inductor, cambias la frecuencia a la que el circuito "resuena" o es más sensible, permitiéndote sintonizar diferentes estaciones.
• Detector: Esta sección toma la señal de radio sintonizada y extrae la información de audio de ella. En radios AM simples, esto a menudo se hace con un diodo, que rectifica la señal de alta frecuencia, dejando solo la envoltura de baja frecuencia que corresponde al audio.
• Amplificador de Audio: La señal de audio que sale del detector es muy débil. Un amplificador de audio, que puede ser uno o más transistores o un pequeño IC amplificador de audio, aumenta el volumen a un nivel que puedes escuchar a través de auriculares o un pequeño altavoz.
• Altavoz o Auriculares: Convierten la señal eléctrica amplificada de nuevo en sonido.
• Fuente de Alimentación: Un circuito con amplificación necesita energía. Esto puede ser una batería (como una pila de 9V o AA) o una fuente de alimentación de bajo voltaje.

Herramientas Necesarias para Tu Proyecto

No necesitas un laboratorio completo para empezar. Para construir tu radio en una protoboard (placa de pruebas sin soldadura) necesitarás:

• Protoboard: Una placa con orificios donde puedes insertar componentes y cables para hacer conexiones eléctricas sin soldar. ¡Ideal para prototipado y pruebas!
• Cables Jumper: Pequeños cables con pines en los extremos para conectar componentes en la protoboard.
• Pelacables/Cortacables Pequeño: Para preparar los extremos de los cables si usas alambre sólido.
• Pinzas Pequeñas: Útiles para manipular componentes pequeños.

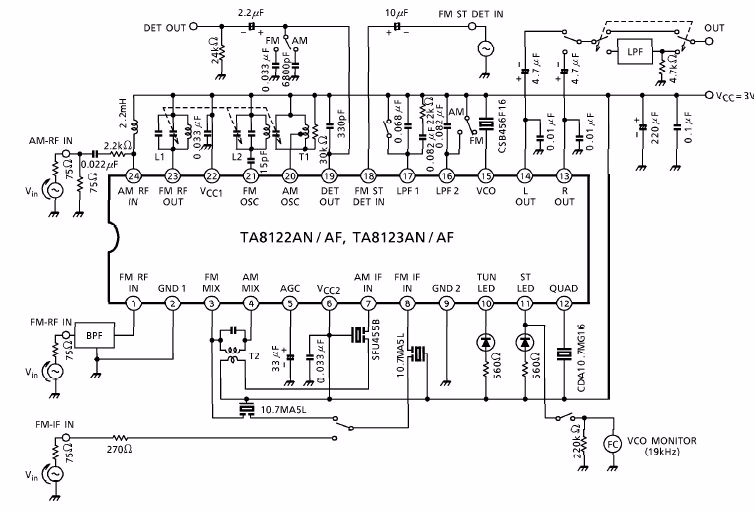

• Diagrama o Esquema del Circuito: Una representación visual de cómo conectar los componentes. Busca esquemas de "receptor AM/FM de un transistor" o "receptor con IC TA7642" (para AM) o "receptor con IC TDA7052" (para FM simple con amplificador).
• Los Componentes Electrónicos: Listados en el esquema que elijas.
• Una Caja (como una caja de almuerzo): Si quieres darle un hogar permanente a tu radio.

Si decides pasar a una versión soldada para mayor permanencia (por ejemplo, en una placa perforada o PCB), necesitarás un soldador de baja potencia, estaño para soldar, y quizás una bomba desoldadora o malla desoldadora para corregir errores.

Construcción Paso a Paso (En Protoboard)

Aquí te presentamos un enfoque general para construir un receptor de radio simple en una protoboard. Recuerda que los pasos específicos dependerán del esquema exacto que elijas.

Paso 1: Familiarízate con la Protoboard

La protoboard tiene filas y columnas conectadas internamente. Generalmente, las columnas centrales están conectadas verticalmente, mientras que las filas de los bordes (marcadas a menudo con '+' y '-') están conectadas horizontalmente y se usan para la alimentación eléctrica.

Paso 2: Identifica Tus Componentes

Asegúrate de que puedes identificar cada resistencia (por sus bandas de color), condensador (electrolíticos tienen polaridad, cerámicos no), diodos (banda indica cátodo), transistores (busca el número de modelo y el datasheet para identificar base, colector, emisor), ICs (busca el número de modelo y el datasheet para identificar los pines), y la bobina/antena.

Paso 3: Coloca los Componentes Principales

Comienza colocando los componentes más grandes o los que tienen más pines (como un IC o transistor) en la protoboard. Oriéntalos de manera que sus pines queden en diferentes filas de las columnas centrales.

Paso 4: Realiza las Conexiones de Alimentación

Conecta los pines de alimentación de tus componentes (VCC/VDD y GND) a las líneas de alimentación de la protoboard (las filas marcadas '+' y '-'). Luego, conecta la batería o fuente de alimentación a estas líneas.

Paso 5: Conecta los Componentes entre Sí

Usando los cables jumper, realiza las conexiones entre los pines de los componentes según el esquema. Ve paso a paso, verificando cada conexión. Presta especial atención a la polaridad de los condensadores electrolíticos y diodos.

Paso 6: Conecta la Antena y la Tierra (Ground)

Conecta tu antena al punto de entrada de señal de tu circuito sintonizador. Conecta el punto de tierra (GND) de tu circuito a una buena "tierra" si es posible (a veces, la línea negativa de la batería es suficiente para empezar, pero una antena de tierra externa puede mejorar la recepción).

Paso 7: Conecta el Altavoz o Auriculares

Conecta la salida de audio de tu amplificador al altavoz o a un conector para auriculares.

Paso 8: Revisa Tus Conexiones

Antes de encender, revisa cuidadosamente cada conexión en la protoboard comparándola con el esquema. Un error aquí puede impedir que funcione o, en raros casos, dañar un componente.

Paso 9: ¡Enciende y Sintoniza!

Conecta la batería. Si usas un potenciómetro o condensador variable para la sintonización, ajústalo lentamente. Mueve la antena para mejorar la recepción. ¡Con suerte, empezarás a escuchar algo!

Integrando Tu Radio en una Caja de Almuerzo

Una vez que tu circuito funcione en la protoboard, puedes empezar a pensar en darle un hogar permanente o semipermanente. Una caja de almuerzo ofrece un gabinete divertido y a menudo ya tiene un asa para transportarla.

Si mantienes el circuito en la protoboard dentro de la caja, asegúrate de que la protoboard quede bien sujeta para que no se mueva. Puedes usar cinta de doble cara o pequeños soportes. Haz agujeros en la caja para:

• La antena (si es externa o telescópica).
• El control de sintonización (si usas un potenciómetro o condensador variable con eje).
• El control de volumen (si tu diseño lo incluye).
• El altavoz (puedes hacer una rejilla de agujeros o usar una rejilla metálica pequeña).
• Un conector para auriculares (si lo deseas).
• El interruptor de encendido.
• El conector de la batería o la batería misma dentro de la caja.

Organiza los componentes dentro de la caja para que todo quepa cómodamente y los controles queden accesibles desde el exterior. Si el circuito es muy simple y pequeño, quizás puedas transferirlo a una placa perforada soldada para que sea más robusto antes de meterlo en la caja. Esto implicaría replicar las conexiones de la protoboard soldando en la placa perforada.

Problemas Comunes y Soluciones

• No se escucha nada: Revisa la alimentación (¿está la batería conectada y cargada?), revisa todas las conexiones contra el esquema, verifica la polaridad de diodos y condensadores electrolíticos, asegúrate de que el altavoz o los auriculares estén conectados correctamente y funcionen.
• Solo se escucha estática o zumbido: La antena puede no estar conectada correctamente o no ser adecuada, puede haber interferencia eléctrica cerca (luces fluorescentes, cargadores), el circuito sintonizador puede no estar funcionando o sintonizando una estación, o la tierra no es buena.
• El volumen es muy bajo: El amplificador de audio no está funcionando, la señal de la antena es muy débil, o la impedancia del altavoz/auriculares no coincide con la salida del amplificador.
• Solo se escucha una estación o no sintoniza: El circuito sintonizador (LC) puede no estar funcionando correctamente, o el componente variable (condensador/potenciómetro) no está conectado o no es del rango adecuado.

Expandiendo Tu Proyecto

Una vez que tengas tu radio básica funcionando, puedes experimentar y mejorarla:

• Prueba diferentes tipos de antenas.
• Añade un control de volumen si no lo tiene.
• Mejora el amplificador de audio para más potencia.
• Intenta construir un receptor para otra banda (FM si empezaste con AM).
• Añade un indicador de encendido (un pequeño LED).
• Diseña una caja más elaborada o personaliza la caja de almuerzo con pintura y decoraciones.

Construir tu propia radio es un excelente punto de partida en la electrónica. Te enseña a leer esquemas, a trabajar con componentes y, lo más importante, a solucionar problemas. La sensación de escuchar música o noticias a través de algo que tú mismo has creado es increíblemente gratificante.

Tabla Comparativa: Protoboard vs. Placa Perforada (Soldada)

Preguntas Frecuentes Sobre Construir una Radio

¿Necesito saber mucha electrónica para empezar?

No, no necesitas ser un experto. Conocer los símbolos básicos de los componentes y cómo funcionan (una resistencia resiste, un condensador almacena carga, un diodo deja pasar corriente en una dirección) es suficiente para seguir un esquema sencillo y aprender haciendo. Este proyecto es ideal para aprender sobre la marcha.

¿Qué tipo de radio es más fácil de construir como primer proyecto?

Generalmente, un receptor de radio AM simple basado en un solo transistor o un IC como el TA7642 es considerado uno de los más fáciles para empezar. Requieren menos componentes y la sintonización es menos crítica que en FM.

¿Es legal construir mi propia radio?

Sí, construir un *receptor* de radio es perfectamente legal en la mayoría de los lugares. Puedes escuchar las señales de radio públicas. Lo que requiere licencia y está regulado es la construcción y operación de *transmisores* de radio.

¿Cuánto me costará construir una radio simple?

Los componentes para un receptor simple suelen ser muy económicos. Excluyendo herramientas como la protoboard o el soldador (que son inversiones para múltiples proyectos), los componentes electrónicos en sí mismos para una radio básica rara vez superan los 10-20 dólares/euros, dependiendo de dónde los compres.

¿Dónde puedo conseguir los componentes y esquemas?

Puedes encontrar componentes electrónicos en tiendas de electrónica locales, si todavía existen, o más comúnmente en tiendas online especializadas (como Digi-Key, Mouser, Farnell, o sitios más generales como eBay o Amazon). Los esquemas de radios simples son muy comunes y se pueden encontrar fácilmente buscando en internet por "simple AM radio circuit", "one transistor radio", "TA7642 radio schematic", etc.

¿Puedo usar una caja de otro tipo en lugar de una caja de almuerzo?

¡Absolutamente! Una caja de almuerzo es solo una sugerencia divertida. Puedes usar cualquier tipo de caja de plástico, madera o metal que te guste y que tenga suficiente espacio para tus componentes y la protoboard (si la usas). La creatividad es parte de la diversión.

Construir tu primera radio es un proyecto accesible y muy gratificante. Te abre la puerta a entender mejor el mundo invisible de las ondas de radio y te da una base sólida para explorar proyectos de electrónica más complejos. ¡Anímate a construir la tuya y redescubre la radio de una manera totalmente nueva!
