Alguna vez te has preguntado cómo tu radio, especialmente los modelos más antiguos, logra sintonizar una estación específica entre tantas que flotan en el aire? Detrás de esa perilla que giras para encontrar tu música o programa favorito, hay un componente electrónico fundamental trabajando: el capacitor variable. Este pequeño pero poderoso dispositivo es el corazón de la sintonización en los receptores de radio tradicionales, permitiéndonos seleccionar la frecuencia deseada del vasto espectro electromagnético.
El capacitor variable, en conjunto con una bobina inductora, forma lo que se conoce como un circuito sintonizador o circuito resonante. Este circuito tiene la capacidad única de "resonar" a una frecuencia particular. Al ajustar el capacitor variable, cambias las propiedades del circuito y, por lo tanto, la frecuencia a la que resuena, permitiéndote "sintonizar" la emisora que quieres escuchar.
¿Qué Hace Exactamente un Capacitor Variable en un Radio?
La principal función de un capacitor variable en un receptor de radio es permitir la sintonización de diferentes frecuencias de radiofrecuencia. Las ondas de radio transmitidas por las emisoras inducen una corriente en la antena de tu radio. Esta corriente pasa a través de una bobina inductora (parte de un transformador de antena) y luego al capacitor variable.
Tanto la bobina inductora como el capacitor variable presentan lo que se conoce como reactancia. La bobina tiene reactancia inductiva y el capacitor tiene reactancia capacitiva. Estas reactancias se oponen al flujo de la corriente alterna, pero de maneras opuestas.
El truco está en que, a una frecuencia específica, la reactancia inductiva de la bobina y la reactancia capacitiva del capacitor se vuelven iguales y se cancelan mutuamente. Esta condición se llama resonancia, y la frecuencia a la que ocurre se denomina frecuencia resonante. Cuando el circuito sintonizador está en resonancia con la frecuencia de una emisora particular, permite que la señal de esa emisora pase con la máxima eficiencia, mientras que atenúa o bloquea las señales de otras frecuencias. Al cambiar la capacitancia del capacitor variable, modificas la frecuencia resonante del circuito, permitiéndote sintonizar diferentes emisoras.
Imagina el espectro de radiofrecuencia como una autopista con muchísimos carriles (cada carril es una frecuencia de emisora). El circuito sintonizador con el capacitor variable actúa como un "selector de carril", permitiéndote "viajar" por esa autopista y detenerte en el carril (frecuencia) que te interesa.
Tipos de Capacitores Utilizados para Sintonizar
Históricamente, y todavía en muchos diseños clásicos, los capacitores variables utilizados para la sintonización son de control mecánico. Sin embargo, la tecnología moderna ha introducido alternativas electrónicas.
Capacitores Variables Mecánicos
Estos son los que probablemente imaginas cuando piensas en la sintonización de un radio antiguo. Su capacitancia se ajusta físicamente, generalmente girando un eje. La capacitancia cambia al modificar la distancia entre las placas o, más comúnmente, el área de solapamiento entre ellas.
- Capacitor Rotatorio: Es el tipo más común. Consiste en un conjunto de placas metálicas semicirculares (el rotor) montadas en un eje giratorio que se mueven dentro de los huecos de otro conjunto de placas fijas (el estator). Al girar el eje, se aumenta o disminuye el área en que las placas del rotor se solapan con las del estator, cambiando así la capacitancia. El material dieléctrico (el aislante entre las placas) suele ser aire o láminas de plástico. La capacitancia máxima se logra cuando las placas están completamente "enmalladas" (máximo solapamiento), y la mínima cuando están "desenmalladas" (mínimo solapamiento). La forma de las placas puede diseñarse para lograr una escala de frecuencia lineal en la perilla de sintonización. A menudo se usan mecanismos de engranajes reductores para permitir una sintonización más fina.
- Capacitor de Vacío: Utiliza conjuntos de cilindros concéntricos que se deslizan uno dentro del otro, sellados al vacío dentro de una envoltura no conductiva. El vacío aumenta el voltaje de trabajo y la capacidad de manejo de corriente, reduciendo el riesgo de arcos eléctricos entre las placas. Se usan principalmente en transmisores de alta potencia o redes de sintonización de RF de alta potencia.
- Trimmers: Son capacitores variables pequeños, generalmente ajustados con un destornillador. No están pensados para ser ajustados por el usuario final, sino para calibrar con precisión la frecuencia resonante en la fábrica o durante el servicio técnico. Pueden usar aire, plástico o mica como dieléctrico.

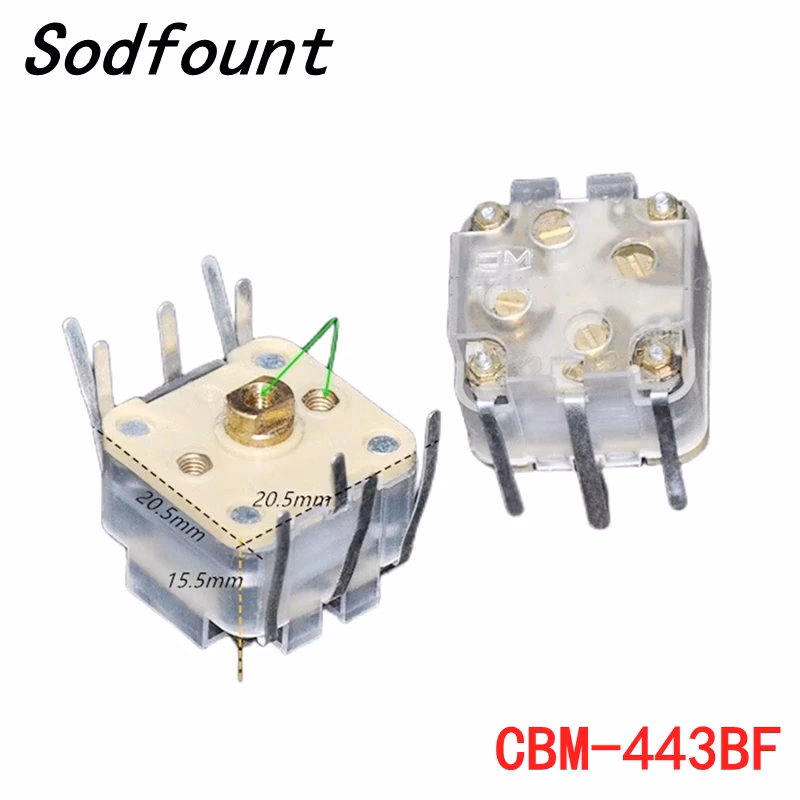

- Capacitores Múltiples (Ganged): En muchos radios, se necesitan sintonizar varios circuitos resonantes simultáneamente (por ejemplo, el circuito de entrada y el oscilador local en un receptor superheterodino). Para ello, se montan varios conjuntos de estator/rotor en el mismo eje. Así, al girar una sola perilla, se ajustan varios capacitores a la vez. Pueden incluir trimmers en paralelo para permitir ajustes finos e independientes de cada sección.
Capacitores Variables Electrónicos (Varactores)
En los radios modernos y equipos de comunicación, la sintonización mecánica ha sido en gran parte reemplazada por la sintonización electrónica utilizando diodos varicap, también conocidos como varactores. Estos son diodos semiconductores cuya capacitancia varía dependiendo del voltaje de corriente continua (DC) aplicado en polarización inversa. Al cambiar el voltaje DC, se modifica el grosor de la capa de agotamiento del diodo, lo que a su vez cambia su capacitancia.
Los varactores permiten una sintonización rápida y precisa que puede ser controlada por microprocesadores, lo que facilita la sintonización automática, la memorización de emisoras y la integración en sintetizadores de frecuencia (PLL - Phase-Locked Loop), que son omnipresentes en los equipos de comunicación actuales.
Aunque muy convenientes, los varactores pueden introducir distorsión en señales de alta amplitud, lo que limita su uso en las etapas de entrada de receptores de alta calidad. Sin embargo, en aplicaciones como los sintonizadores de FM o TV, donde el rango dinámico está más limitado por el ruido, son ampliamente utilizados.
¿Cómo Afecta la Capacitancia a la Frecuencia?
La frecuencia de resonancia de un circuito LC (inductor-capacitor) está dada por la fórmula: F = 1 / (2π * sqrt(L * C)), donde F es la frecuencia, L es la inductancia de la bobina y C es la capacitancia del capacitor.
Observando esta fórmula, podemos ver la relación inversa entre la capacitancia (C) y la frecuencia de resonancia (F). Si aumentas la capacitancia (por ejemplo, girando la perilla del capacitor rotatorio para aumentar el solapamiento de las placas), la frecuencia de resonancia disminuye. Si disminuyes la capacitancia (menos solapamiento), la frecuencia de resonancia aumenta.
La banda de FM comercial, por ejemplo, abarca típicamente desde 87 MHz hasta 107 MHz. Un capacitor variable utilizado en un receptor de FM junto con una bobina inductora apropiada, permitiría sintonizar cualquier frecuencia dentro de ese rango simplemente ajustando su capacitancia. Un rango típico de capacitancia para un capacitor variable de sintonización de FM podría ser de alrededor de 50 pF (picofaradios) a 450 pF, cubriendo el rango de frecuencia deseado.
Valores Típicos de Capacitancia
Los valores de capacitancia de los capacitores variables utilizados para sintonización en radios no suelen ser muy grandes. Como se mencionó, para la banda de FM, pueden ir desde unas pocas decenas de picofaradios hasta unos pocos cientos de picofaradios. Un rango común podría ser de aproximadamente 25 pF a 500 pF, dependiendo de la banda de frecuencia que se desee cubrir y el valor del inductor con el que se combine.
Los capacitores variables múltiples o "ganged" tendrán varias secciones, cada una con su propio rango de capacitancia (por ejemplo, 2x330 pF para AM, o 3x45 pF para FM, en un receptor que cubra ambas bandas).
Capacitores Fijos vs. Variables: La Diferencia Clave
La distinción principal es simple y directa:
| Característica | Capacitor Fijo | Capacitor Variable |
|---|---|---|
| Capacitancia | No ajustable, valor estático | Ajustable, valor cambiante |
| Uso principal | Almacenamiento de energía, filtrado, acoplamiento, desacoplamiento, temporización, etc. | Sintonización de frecuencias, ajuste fino en circuitos resonantes, transductores (usos especiales) |
| Común en Radios | Sí, en muchas partes del circuito (fuente de alimentación, audio, etc.) | Sí, específicamente en las etapas de sintonización (aunque reemplazados por varactores en diseños modernos) |
| Símbolo | Dos líneas paralelas | Dos líneas paralelas con una flecha diagonal cruzándolas |
| Frecuencia de Uso | Mucho más comunes en la electrónica general | Menos comunes que los fijos, pero esenciales en sus aplicaciones específicas |
Mientras que los capacitores fijos son omnipresentes en casi cualquier circuito electrónico, los capacitores variables tienen aplicaciones más limitadas, siendo la sintonización de frecuencias en radios y equipos de comunicación una de las más destacadas históricamente.
El Legado del Capacitor Variable Mecánico
El capacitor variable de aire, inventado por el ingeniero húngaro Dezső Korda en 1893, fue un componente revolucionario que hizo posible la sintonización práctica de receptores de radio en sus inicios. Durante décadas, fue el método estándar para seleccionar emisoras.
Aunque en la electrónica moderna muchos radios utilizan sintonización digital basada en sintetizadores de frecuencia que emplean varactores u otras tecnologías electrónicas, el capacitor variable mecánico sigue siendo un símbolo icónico de la radio clásica y se encuentra en muchos equipos antiguos y en proyectos de aficionados.
Preguntas Frecuentes
¿Puedo usar cualquier capacitor variable para sintonizar cualquier banda de radio (AM, FM, Onda Corta)?
No necesariamente. La banda de frecuencia que puede sintonizar un capacitor variable depende de su rango de capacitancia y, crucialmente, del valor de la bobina inductora con la que se combine. Los capacitores variables para AM suelen tener rangos de capacitancia mayores que los de FM para cubrir frecuencias más bajas.
¿Por qué los radios modernos ya no usan la perilla con capacitor variable mecánico?
Los diseños modernos priorizan la precisión, la estabilidad de la frecuencia, la sintonización automática, la memorización de emisoras y el control digital. Los sintetizadores de frecuencia basados en varactores (controlados electrónicamente) o técnicas completamente digitales ofrecen estas ventajas sobre la sintonización mecánica.
¿Qué es un capacitor variable "ganged" o múltiple?
Es un componente que contiene varios capacitores variables montados en el mismo eje. Esto permite ajustar simultáneamente la capacitancia de múltiples circuitos resonantes con una sola perilla, lo cual es necesario en arquitecturas de radio como el receptor superheterodino.
¿Qué significa que un capacitor variable esté "enmallado" o "desenmallado"?
Se refiere a la posición de las placas del rotor respecto a las del estator en un capacitor variable rotatorio. "Enmallado" significa que las placas del rotor están completamente insertadas entre las del estator, resultando en el máximo solapamiento y la máxima capacitancia. "Desenmallado" significa que las placas del rotor están fuera de las del estator, resultando en el mínimo solapamiento y la mínima capacitancia.
¿Es lo mismo un trimmer que un capacitor variable?
Sí, un trimmer es un tipo de capacitor variable. La diferencia es que los trimmers son pequeños y están diseñados para ajustes ocasionales y finos (calibración), no para la sintonización frecuente por parte del usuario.
En resumen, el capacitor variable es un componente ingenioso que, al permitirnos ajustar la capacitancia de un circuito resonante, nos da el poder de seleccionar y amplificar la señal de una emisora de radio específica, haciendo posible la experiencia de la sintonización tal como la conocemos.
