Entendiendo PM y FM en Radiocomunicación

En el vasto mundo de la radiocomunicación, la capacidad de transmitir información a través del aire depende fundamentalmente de un proceso llamado modulación. Este proceso es esencial para "montar" una señal de baja frecuencia (como la voz o la música) sobre una onda de radio de alta frecuencia, conocida como onda portadora, permitiendo así que viaje largas distancias. Existen diversas formas de realizar esta modulación, y dos de las técnicas angulares más relevantes son la Modulación de Fase (PM) y la Modulación de Frecuencia (FM).

Comprender qué significan estas siglas y cómo funcionan es clave para apreciar los fundamentos detrás de muchas de las tecnologías de comunicación inalámbrica que utilizamos a diario. Tanto PM como FM son métodos para codificar una señal de mensaje dentro de una onda portadora, pero lo hacen modificando parámetros distintos de esta última.

¿Qué es la Modulación y por qué es Necesaria?

Antes de sumergirnos en PM y FM, es útil entender el concepto general de modulación. Imagina que tienes una señal de audio, como tu voz. Esta señal tiene una frecuencia relativamente baja y no podría viajar muy lejos por sí sola como onda de radio. La modulación resuelve esto al combinar esta señal de baja frecuencia con una onda portadora de alta frecuencia. La onda portadora es una señal sinusoidal pura con amplitud y frecuencia constantes. La modulación consiste en alterar sistemáticamente algún parámetro de esta onda portadora en función de la señal de mensaje.

La forma general de una onda portadora sinusoidal modulada analógicamente puede describirse matemáticamente. Aunque no profundizaremos en las complejidades matemáticas, la expresión general a menudo involucra un término de amplitud que puede variar con el tiempo, y un término angular que también puede variar. Específicamente, una señal modulada m(t) puede representarse como una función que depende de una amplitud que varía con el tiempo, A(t), multiplicada por el coseno de un argumento que incluye la frecuencia angular del portador original (ω) y una desviación de fase instantánea que también puede variar con el tiempo, φ(t). La ecuación general es m(t) = A(t) ⋅ cos(ω t + φ(t)).

Esta descripción general nos lleva directamente a los dos grupos principales de modulación analógica: la modulación de amplitud y la modulación angular. En la modulación de amplitud, el término angular se mantiene constante, es decir, φ(t) no varía en función de la señal de mensaje, mientras que la amplitud A(t) es la que cambia para reflejar la señal de mensaje. En la modulación angular, por otro lado, la amplitud A(t) se mantiene constante, y es el término angular, ωt + φ(t), el que tiene una relación funcional con la señal de mensaje moduladora.

Modulación Angular: FM y PM

Dentro del grupo de la modulación angular, encontramos las dos formas principales: la Modulación de Frecuencia (FM) y la Modulación de Fase (PM). La distinción entre estas dos se basa en cómo la señal de mensaje influye en el argumento del término coseno, es decir, en la fase instantánea ωt + φ(t).

Modulación de Fase (PM)

La Modulación de Fase, o PM, es una técnica específica dentro de la modulación angular. En PM, la característica que se modifica en la onda portadora es su fase instantánea. La información de la señal de mensaje se codifica como variaciones en la fase instantánea de la onda portadora.

Según la descripción técnica, en la modulación de fase, la amplitud instantánea de la señal de banda base (la señal de mensaje original) es la que modifica la fase de la señal portadora. Es crucial notar que, durante este proceso, la amplitud y la frecuencia de la señal portadora se mantienen constantes. La fase de la señal portadora se modula de manera que siga el nivel cambiante (la amplitud) de la señal de mensaje.

Esto significa que a medida que la amplitud de la señal de mensaje varía, la fase del portador cambia correspondientemente. Si la amplitud de la señal de mensaje aumenta, la fase del portador se desplaza en una dirección; si disminuye, se desplaza en la dirección opuesta. La amplitud pico y la frecuencia del portador se mantienen fijas, solo su fase varía en respuesta a la señal de mensaje.

En esencia, en la modulación de fase, la desviación de fase instantánea, φ(t), del portador es controlada directamente por la forma de onda moduladora (la señal de mensaje). Mientras esto ocurre, la frecuencia principal del portador permanece constante. Es una forma de 'empujar' o 'tirar' de la onda portadora en el tiempo según la intensidad de la señal que queremos transmitir.

Modulación de Frecuencia (FM)

La Modulación de Frecuencia, o FM, es la otra forma principal de modulación angular. Aunque el nombre sugiere que se modula la frecuencia, está íntimamente relacionada con la modulación de fase, ya que la frecuencia es la derivada de la fase con respecto al tiempo.

En FM, la señal de mensaje causa una variación funcional de la frecuencia del portador. A diferencia de PM, donde la frecuencia principal se mantiene constante, en FM, la frecuencia instantánea del portador cambia. Estas variaciones en la frecuencia son controladas tanto por la frecuencia como por la amplitud de la onda moduladora (la señal de mensaje). Si la amplitud de la señal de mensaje aumenta, la desviación de frecuencia del portador es mayor; si la frecuencia de la señal de mensaje es más alta, la frecuencia del portador cambia más rápidamente.

Por lo tanto, la diferencia fundamental radica en qué parámetro del término angular (ωt + φ(t)) es directamente proporcional a la señal de mensaje. En PM, es la desviación de fase instantánea φ(t) la que sigue a la señal de mensaje. En FM, es la *derivada* de la fase instantánea (que es proporcional a la frecuencia instantánea) la que sigue a la señal de mensaje.

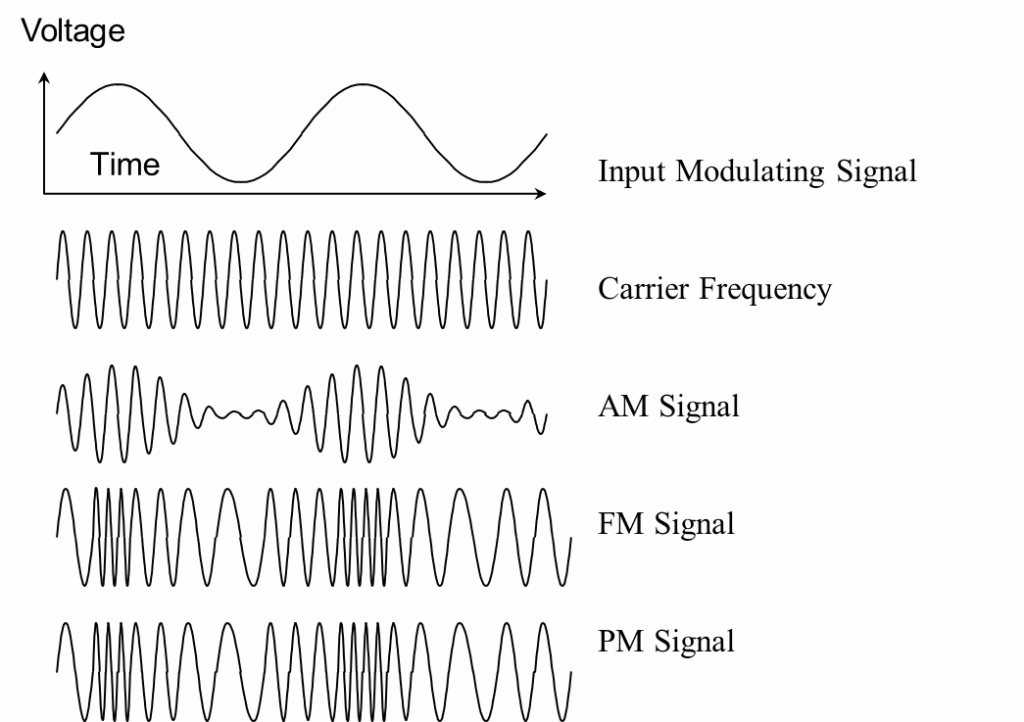

Comparación entre PM y FM

Basándonos estrictamente en las definiciones proporcionadas, podemos establecer una comparación directa entre la Modulación de Fase y la Modulación de Frecuencia:

Esta tabla resume las diferencias clave en la forma en que la señal de mensaje impacta la onda portadora en cada tipo de modulación angular. Ambas son técnicas válidas para la transmisión de información, y la elección entre una u otra depende de los requisitos específicos de la aplicación de comunicación.

Modulación Analógica vs. Digital

Es importante mencionar que la modulación, tanto de frecuencia como de fase, puede ser implementada utilizando señales de mensaje que son analógicas o digitales por naturaleza. Las descripciones que hemos abordado aquí se centran principalmente en la modulación analógica, donde la señal de mensaje varía de forma continua. Sin embargo, existen versiones digitales de estas modulaciones, como la Modulación por Desplazamiento de Fase (Phase-Shift Keying o PSK) en el ámbito digital, donde la fase del portador se cambia a valores discretos para representar bits de datos.

Aunque la base matemática revela regiones de particular interés en el comportamiento espectral de estas modulaciones (es decir, cómo se distribuye la energía de la señal modulada a través de diferentes frecuencias), la comprensión fundamental reside en cómo la fase o la frecuencia del portador son influenciadas por la señal que se desea transmitir.

Preguntas Frecuentes sobre PM y FM

A continuación, respondemos algunas preguntas comunes basadas en la información proporcionada sobre PM y FM:

¿Qué significa PM?
PM significa Modulación de Fase. Es un tipo de modulación angular donde la fase instantánea de una onda portadora se varía en función de la amplitud de la señal de mensaje, manteniendo constantes la amplitud y la frecuencia principal del portador.

¿Qué significa FM?
FM significa Modulación de Frecuencia. Es otro tipo de modulación angular donde la frecuencia instantánea de una onda portadora se varía en función de la señal de mensaje. Estas variaciones están controladas tanto por la frecuencia como por la amplitud de la onda moduladora.

¿Cuál es la diferencia principal entre PM y FM?
La diferencia principal es el parámetro del portador que se modifica directamente. En PM, se modifica la fase instantánea. En FM, se modifica la frecuencia instantánea. Aunque están relacionadas, el control directo es sobre la fase en PM y sobre la frecuencia en FM.

¿En PM y FM, la amplitud del portador cambia?
No, tanto en la Modulación de Fase (PM) como en la Modulación de Frecuencia (FM), que son tipos de modulación angular, la amplitud del portador se mantiene constante.

¿La frecuencia del portador cambia en PM?
En Modulación de Fase (PM), la frecuencia principal del portador permanece constante. Lo que cambia es su fase instantánea.

¿La frecuencia del portador cambia en FM?
Sí, en Modulación de Frecuencia (FM), la frecuencia instantánea del portador varía funcionalmente en respuesta a la señal de mensaje.

¿PM y FM son los únicos tipos de modulación?
No, PM y FM son las dos formas principales de *modulación angular*. Existe otro grupo principal conocido como modulación de amplitud (AM), donde es la amplitud del portador la que se varía, manteniendo el término angular constante.

¿La señal de mensaje para PM o FM siempre es analógica?
No, la señal de mensaje que modula el portador en PM o FM puede ser de naturaleza analógica o digital.

Conclusión

En resumen, la Modulación de Fase (PM) y la Modulación de Frecuencia (FM) son dos técnicas fundamentales de modulación angular utilizadas en la transmisión de señales de comunicación. Ambas logran codificar información en una onda portadora de frecuencia y amplitud constantes, pero difieren en cómo lo hacen: PM varía la fase del portador en función de la amplitud de la señal de mensaje, manteniendo la frecuencia principal constante, mientras que FM varía la frecuencia del portador en función tanto de la amplitud como de la frecuencia de la señal de mensaje. Comprender estas distinciones es esencial para adentrarse en el funcionamiento de los sistemas de radiocomunicación.
