El Cable Azul en tu Autoestéreo: Guía Completa

Si eres un entusiasta del audio automotriz y te has aventurado en el fascinante mundo de instalar o mejorar el sistema de sonido de tu coche, es muy probable que te hayas topado con un manojo de cables de diferentes colores. Cada uno tiene una función específica, y entender su propósito es fundamental para una instalación exitosa y segura. Entre estos cables, uno que a menudo genera dudas es el cable de color azul. ¿Para qué sirve realmente? ¿Es solo uno o hay variantes? Aclaremos este punto crucial para que puedas dominar el cableado de tu autoestéreo.

La instalación de un estéreo de carro moderno puede parecer compleja debido a la cantidad de cables, pero gracias a la estandarización y los diagramas de cableado, es una tarea abordable incluso sin ser un experto. La clave está en identificar correctamente cada cable y conectarlo a su contraparte adecuada en el vehículo o en los accesorios adicionales que desees instalar, como un amplificador o una antena motorizada.

Entendiendo el Cableado Básico del Autoestéreo

Antes de profundizar en el cable azul, es útil conocer los cables principales que dan vida a tu autoestéreo. Estos son la base de cualquier instalación y su conexión correcta es vital para el funcionamiento del equipo y para evitar problemas como la pérdida de memoria o el drenaje de la batería.

• Cable Amarillo: Este es el cable de alimentación constante (B+ o 12V constante). Su función es proporcionar energía continua al estéreo, independientemente de si el coche está encendido o apagado. Es el encargado de mantener la memoria del equipo, guardando tus configuraciones, emisoras presintonizadas y ajustes de sonido. Debe conectarse a una fuente de 12V que siempre esté activa, generalmente un punto directo en la caja de fusibles o el poste positivo de la batería (protegido con fusible).
• Cable Rojo: Este es el cable de alimentación de accesorios (ACC o 12V de ignición). Proporciona energía al estéreo solo cuando la llave del coche está en la posición de accesorios o encendido. Es el que permite que el estéreo se encienda y apague con el coche. Se conecta a una fuente de 12V que se activa con la ignición, a menudo en la caja de fusibles o en el cableado original del vehículo diseñado para accesorios.
• Cable Negro: Este es el cable de tierra (GND o Masa). Es esencial para cerrar el circuito eléctrico y debe conectarse a un punto de tierra seguro en el chasis del vehículo. Una buena conexión a tierra es fundamental para el rendimiento del estéreo y para evitar ruidos o interferencias.

Estos tres cables (Amarillo, Rojo y Negro) son la columna vertebral de la alimentación de tu autoestéreo. Una vez comprendidos, podemos pasar a los cables que controlan funciones adicionales, donde aparece nuestro protagonista.

El Misterio Resuelto: El Cable Azul y el Cable Azul/Blanco

Aquí es donde a menudo surge la confusión, ya que existen dos cables que involucran el color azul, y sus funciones, aunque relacionadas con la activación de otros componentes, son distintas. Es crucial diferenciar entre el cable azul sólido y el cable azul con una raya blanca.

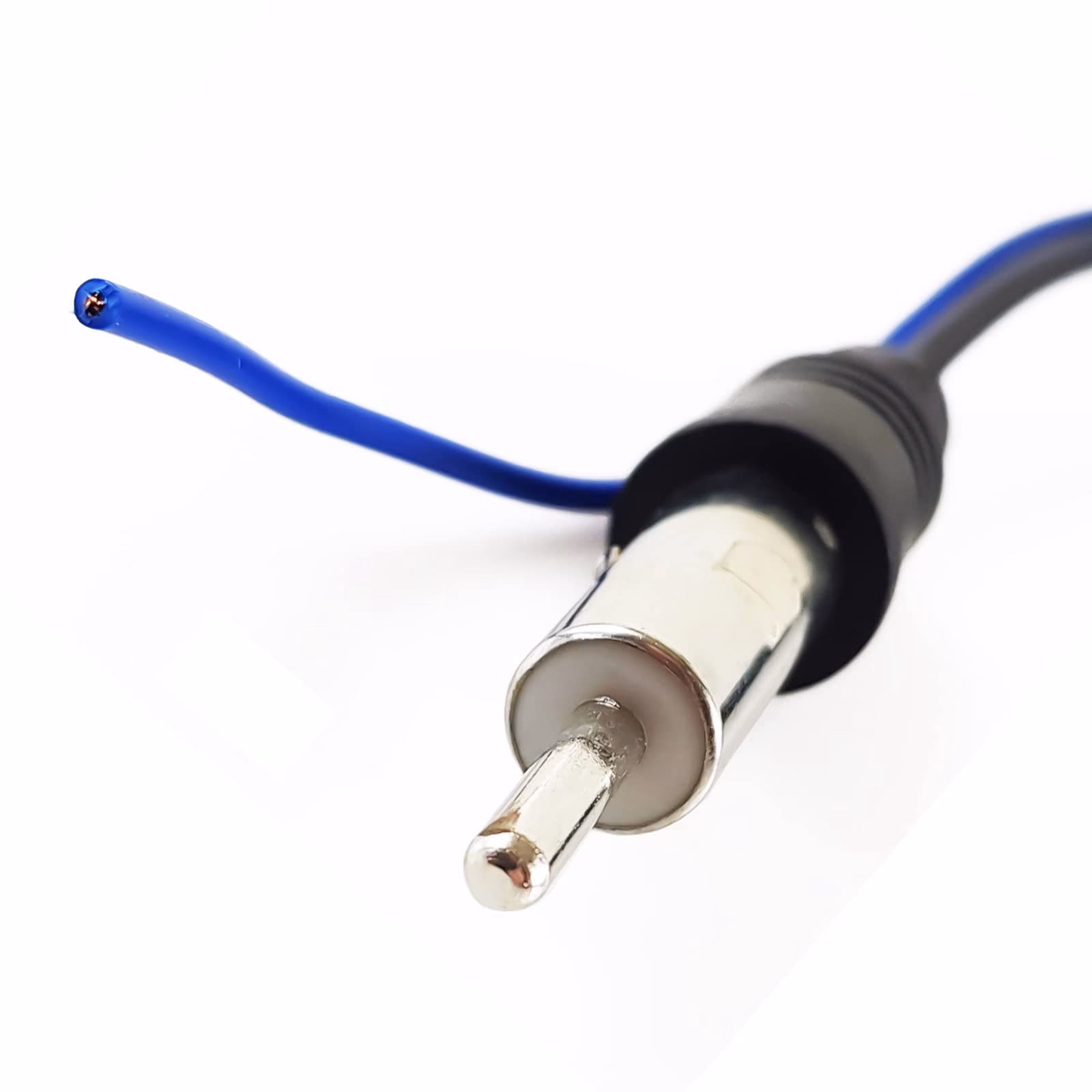

Cable Azul (Sólido)

En muchos diagramas de cableado de autoestéreos, el cable azul sólido está designado para la antena motorizada o eléctrica. Su función es enviar una señal de 12V para activar la antena, haciendo que se extienda o se eleve cuando enciendes el estéreo, y se retraiga cuando lo apagas. Si tu coche tiene una antena de este tipo, este cable es el que la controla. En algunos vehículos más antiguos o sistemas de fábrica, este cable azul sólido también podría usarse para encender un amplificador de fábrica.

Cable Azul con Raya Blanca (Azul/Blanco)

Este es quizás el cable azul más comúnmente buscado en las instalaciones modernas, especialmente al añadir componentes al sistema de audio. El cable azul con raya blanca (a veces referido como cable remoto o de activación de amplificador) está diseñado específicamente para encender y apagar equipos accesorios como amplificadores externos, procesadores de señal o ecualizadores. Cuando enciendes el autoestéreo, este cable envía una señal de 12V para activar el amplificador (o el accesorio conectado). Cuando apagas el estéreo, la señal cesa, apagando el amplificador. Esto asegura que tu amplificador solo esté encendido cuando el estéreo lo esté, evitando que se drene la batería del coche.

Es fundamental no confundir estos dos cables. Conectar un amplificador al cable azul sólido (de antena) podría hacer que el amplificador solo se encienda cuando la radio esté en modo AM/FM (si la antena solo se activa en esos modos), y se apague al cambiar a CD, USB o Bluetooth. Conectar la antena motorizada al cable azul/blanco (de amplificador) podría hacer que la antena se extienda incluso si solo estás escuchando un CD o usando Bluetooth, lo cual no es su función.

La Importancia del Cable Remoto (Azul/Blanco)

El cable azul con raya blanca es un componente pequeño pero vital en sistemas de audio más complejos que incluyen un amplificador externo. Su función principal es actuar como un interruptor remoto. El estéreo, al encenderse, envía un pequeño voltaje (generalmente 12V) a través de este cable. Este voltaje no alimenta directamente el amplificador (la alimentación principal proviene de la batería a través de cables de mayor calibre), sino que le indica al amplificador que es hora de activarse. Es una señal de control, no una fuente de energía principal.

Sin este cable de activación remota, tendrías que encender y apagar el amplificador manualmente, o peor aún, conectarlo a una fuente de alimentación constante, lo que lo dejaría encendido todo el tiempo y agotaría tu batería rápidamente. Por lo tanto, una conexión correcta del cable azul/blanco es esencial para la eficiencia y la vida útil de tu sistema de audio y de la batería de tu vehículo.

Conectando los Cables de las Bocinas

Aunque el enfoque es el cable azul, una instalación completa implica conectar también las bocinas. Los cables de las bocinas suelen venir en pares y tienen colores estandarizados para identificar a qué bocina corresponden (delantera izquierda, delantera derecha, trasera izquierda, trasera derecha) y su polaridad (positivo y negativo).

Generalmente, los cables de bocina usan un color sólido para el positivo (+) y el mismo color con una raya negra para el negativo (-). La distribución común es:

• Delantera Izquierda: Blanco (+) y Blanco con raya negra (-).
• Delantera Derecha: Gris (+) y Gris con raya negra (-).
• Trasera Izquierda: Verde (+) y Verde con raya negra (-).
• Trasera Derecha: Violeta (Morado) (+) y Violeta (Morado) con raya negra (-).

Conectar las bocinas con la polaridad correcta es importante para asegurar que las ondas de sonido estén en fase, lo que resulta en una mejor calidad de audio y rendimiento de los bajos.

Otros Cables de Funciones Adicionales

Los autoestéreos modernos pueden tener otros cables para funciones adicionales que vale la pena mencionar:

• Naranja o Naranja/Blanco: Cable de iluminación o dimmer. Se conecta a la iluminación del tablero para que la pantalla del estéreo ajuste su brillo cuando enciendes las luces del coche.
• Marrón: Cable de silencio (Mute). Se usa a menudo en conjunto con kits de manos libres para silenciar el audio del estéreo cuando entra una llamada telefónica.
• Verde Claro (en algunos modelos): Cable de freno de mano. En estéreos con pantalla de video, este cable a menudo debe conectarse al cable del freno de mano para que ciertas funciones de video solo estén disponibles cuando el vehículo esté detenido (freno de mano activado), por seguridad.

Métodos de Conexión: Arnés o Empalme Directo

Para conectar tu nuevo autoestéreo, tienes principalmente dos opciones:

1. Usar un Arnés Adaptador: Esta es la forma recomendada y más limpia. Un arnés adaptador específico para tu vehículo y tu nuevo estéreo tiene un conector que encaja en el cableado de fábrica de tu coche en un extremo, y cables de colores estandarizados en el otro. Simplemente empalmas los cables de colores correspondientes del arnés del estéreo con los del arnés adaptador (generalmente, color con color: amarillo con amarillo, rojo con rojo, negro con negro, azul/blanco con azul/blanco, etc.). Luego, el arnés adaptador se enchufa directamente al conector de fábrica del coche. Esto evita cortar el cableado original del vehículo.
2. Empalme Directo: Si no hay un arnés adaptador disponible (menos común hoy en día) o si estás trabajando con cableado personalizado, puedes empalmar directamente los cables del aréreo a los cables correspondientes del coche. Esto requiere identificar correctamente los cables del vehículo (a menudo usando un diagrama de cableado del coche o una herramienta de prueba) y realizar conexiones seguras.

Independientemente del método, las conexiones deben ser seguras y estar bien aisladas para evitar cortocircuitos o fallos. Se pueden usar conectores de crimpado (como los conectores a tope o 'butt connectors', o los 'scotch locks'), o la soldadura y el termoencogible para conexiones más permanentes y robustas.

Errores Comunes a Evitar

Al conectar el cable azul (especialmente el azul/blanco), hay un par de errores comunes que pueden causar problemas:

• Conectar el Cable Azul/Blanco a una Fuente de Alimentación Constante: Si conectas el cable remoto del amplificador (azul/blanco) al cable amarillo (alimentación constante), el amplificador se quedará encendido todo el tiempo, incluso con el coche apagado, lo que drenará la batería.
• Conectar el Cable Azul/Blanco al Cable de Antena en Vehículos Modernos: Como se mencionó, en coches modernos, el cable de antena puede solo activarse cuando la radio está en modo AM/FM. Si conectas tu amplificador a este cable, se apagará cuando cambies a otra fuente de audio (CD, USB, Bluetooth). Asegúrate de usar el cable azul/blanco específicamente diseñado para el control remoto del amplificador.

Siempre consulta el diagrama de cableado que viene con tu autoestéreo y, si es posible, un diagrama del cableado de fábrica de tu vehículo para asegurar que estás identificando y conectando cada cable correctamente.

Preguntas Frecuentes sobre el Cable Azul en Autoestéreos

¿Cuál es la diferencia entre el cable azul sólido y el cable azul con raya blanca?

El cable azul sólido generalmente se usa para activar una antena eléctrica o motorizada. El cable azul con raya blanca es el cable de activación remota para encender y apagar accesorios externos como amplificadores o procesadores de señal.

¿Mi autoestéreo tiene que tener ambos cables azules?

No necesariamente. Dependerá de las funciones que soporte el estéreo. Si no tiene capacidad para controlar una antena motorizada o no está diseñado para sistemas con amplificadores externos que requieran activación remota, podría no tener alguno de estos cables, o solo uno de ellos.

¿Puedo conectar mi amplificador al cable azul sólido de antena?

No es recomendable, especialmente en vehículos modernos. La señal en el cable de antena puede no estar activa en todas las fuentes de audio (como CD o Bluetooth), lo que causaría que tu amplificador se apague inesperadamente. Siempre usa el cable azul con raya blanca (cable remoto) para el amplificador.

¿Qué pasa si mi autoestéreo no tiene un cable azul/blanco para el amplificador?

Algunos estéreos muy básicos o antiguos podrían no tener un cable de activación remota dedicado. En esos casos, tendrías que buscar una fuente de 12V conmutada por la ignición en el cableado del coche (como el cable rojo de accesorios) para activar el amplificador. Sin embargo, esto significa que el amplificador estará encendido siempre que el coche esté encendido, no solo cuando el estéreo lo esté, aunque es mejor que dejarlo constantemente encendido. Usar un estéreo con salida remota es la solución ideal.

¿Es el cable azul/blanco el que alimenta el amplificador?

No. El cable azul/blanco solo proporciona una señal de control (generalmente 12V) para indicarle al amplificador que se encienda o apague. La alimentación principal del amplificador proviene directamente de la batería del coche a través de cables de mayor calibre (generalmente rojo para positivo y negro para negativo).

¿Dónde debo conectar el cable azul si tengo una antena de techo fija (no motorizada)?

Si tienes una antena de techo fija que no requiere alimentación para extenderse, no necesitas conectar el cable azul sólido. Simplemente puedes aislarlo para evitar cortocircuitos. Si tienes un amplificador, sí deberás conectar el cable azul/blanco.

Conclusión

El cable azul en un autoestéreo no es un misterio insondable. Generalmente se refiere a dos cables con funciones distintas: el cable azul sólido para la activación de la antena motorizada y el cable azul con raya blanca para la activación remota de accesorios como amplificadores externos. Entender la diferencia entre estos dos cables y conectarlos correctamente es fundamental para una instalación de audio automotriz que funcione de manera óptima y segura. Al seguir los diagramas de cableado y asegurarte de que cada cable va a su lugar adecuado, podrás disfrutar de un sonido de calidad en tu vehículo, activando tus componentes en el momento justo y protegiendo la batería de tu coche. Una instalación bien hecha es el primer paso para lograr la experiencia de audio que deseas.
