¿Funcionan los Amplificadores de Radio?

La pregunta de si los amplificadores de radio funcionan es un rotundo sí. Son componentes absolutamente fundamentales en cualquier sistema de comunicación por radio, incluida la radio FM que escuchamos a diario. Su propósito esencial es tomar una señal de radio débil y aumentar su magnitud (voltaje, corriente o potencia) para que pueda ser procesada, transmitida o recibida de manera efectiva.

Sin amplificadores, las señales de radio se debilitarían rápidamente a medida que viajan, haciéndolas inutilizables a distancias significativas. Desde la estación transmisora que necesita enviar una señal potente al aire, hasta el receptor en tu casa o coche que necesita captar una señal débil y hacerla audible, los amplificadores son la clave para que todo el sistema funcione.

¿Qué es Exactamente un Amplificador?

En esencia, un amplificador es un dispositivo o circuito electrónico diseñado para incrementar la amplitud de una señal. Piensa en él como un multiplicador de señal. Recibe una señal de entrada (con cierto voltaje, corriente o potencia) y produce una señal de salida que es una réplica de la entrada, pero con una magnitud mayor. Esta relación entre la magnitud de salida y la de entrada se conoce como ganancia. Una ganancia mayor que 1 significa que la señal ha sido amplificada.

Los amplificadores pueden ser modelados como redes de dos puertos: un puerto de entrada donde se aplica la señal original y un puerto de salida donde aparece la señal amplificada. Dependiendo de si la entrada es principalmente un voltaje o una corriente, y si la salida es un voltaje o una corriente, existen diferentes tipos ideales de amplificadores.

Tipos Ideales de Amplificadores y Sus Características

Aunque los amplificadores reales tienen sus imperfecciones, entender los tipos ideales nos ayuda a clasificar su función principal. La teoría los describe basándose en cómo interactúan con el voltaje y la corriente en sus puertos de entrada y salida:

En la práctica, los amplificadores de radio que manejan altas frecuencias (RF) a menudo se centran en amplificar la potencia de la señal. Estos amplificadores están diseñados para acoplarse a líneas de transmisión, lo que implica que la impedancia de entrada y salida del amplificador debe coincidir con la impedancia característica de la línea de transmisión (típicamente 50 o 75 ohmios). En lugar de tratar con voltaje o corriente por separado, se preocupan por la relación voltaje/corriente para maximizar la transferencia de potencia.

Los Amplificadores Reales vs. Los Ideales

La tabla anterior describe un mundo perfecto, pero los amplificadores del mundo real no son ideales. Tienen limitaciones significativas:

• Fuente de Alimentación: La señal de salida máxima que un amplificador puede producir está limitada por la energía que recibe de su fuente de alimentación. No puede crear energía de la nada.
• Saturación y Recorte (Clipping): Si la señal de entrada es demasiado grande, el amplificador puede saturarse. Esto significa que la salida ya no es una réplica fiel de la entrada, sino que se "recorta" en los picos, introduciendo una distorsión significativa.
• Impedancias No Ideales: Las impedancias de entrada y salida de un amplificador real no son cero ni infinito. Tienen valores finitos que afectan cómo el amplificador interactúa con los circuitos que lo preceden y lo siguen.
• Distorsión: Los amplificadores pueden introducir distorsión, modificando la forma de onda de la señal original. Esto puede ser lineal (cambios en la amplitud o fase en función de la frecuencia) o no lineal (introducción de armónicos o intermodulación).
• Ruido: Todo componente electrónico genera ruido. Un amplificador no solo amplifica la señal deseada, sino también el ruido presente en la entrada y añade su propio ruido.

La Importancia de la Retroalimentación Negativa

Una técnica crucial utilizada en la mayoría de los amplificadores modernos, especialmente en los de audio y muchos de RF, es la retroalimentación negativa. Consiste en tomar una porción de la señal de salida y reinyectarla en la entrada, pero con fase opuesta a la señal de entrada original. Esto tiene efectos muy beneficiosos:

• Reduce la Distorsión: Al restar la señal de salida (incluida la distorsión) de la entrada, el amplificador trabaja para corregir las imperfecciones que él mismo introduce. Se pueden lograr niveles de distorsión extremadamente bajos (mucho menos del 1%).
• Aumenta el Ancho de Banda: La retroalimentación negativa puede extender el rango de frecuencias sobre las que el amplificador opera eficazmente.
• Controla la Ganancia: Permite establecer la ganancia total del amplificador de forma muy precisa, haciéndola menos dependiente de las variaciones en los componentes internos del amplificador.
• Estabiliza el Punto de Operación: Ayuda a mantener el funcionamiento de los componentes activos (transistores, etc.) estable ante cambios de temperatura o voltaje de alimentación.

Si bien la retroalimentación negativa reduce la ganancia total del amplificador (se necesita más ganancia interna para lograr la misma ganancia con retroalimentación), las mejoras en la linealidad, el ancho de banda y la estabilidad hacen que valga la pena en la mayoría de las aplicaciones.

Amplificadores en Sistemas de Radio FM

En un sistema de radio FM, los amplificadores se encuentran en varios puntos:

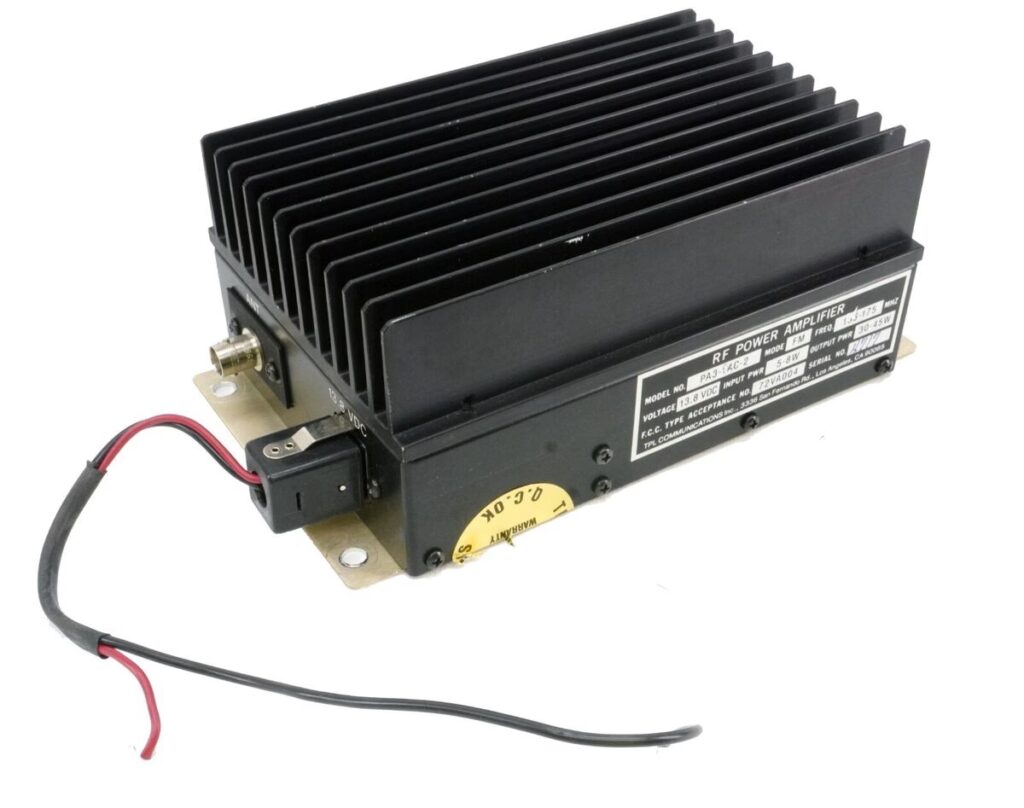

• En el Transmisor: Aquí se utilizan amplificadores de potencia de RF para llevar la señal modulada a un nivel de potencia suficiente para ser irradiada por la antena y viajar largas distancias. Estos son críticos para el alcance de la estación.
• En el Receptor: La antena del receptor capta una señal muy débil. Se utiliza un amplificador de bajo ruido (LNA - Low Noise Amplifier) al principio de la cadena del receptor para aumentar la señal sin añadir demasiado ruido propio, lo cual es vital para la sensibilidad del receptor. Luego, se usan otros amplificadores en diferentes etapas (amplificadores de frecuencia intermedia, amplificadores de audio) para procesar y preparar la señal antes de que llegue al altavoz.

Los amplificadores de radio frecuencia (RF) tienen consideraciones especiales debido a las altas frecuencias involucradas. El diseño de circuitos, el enrutamiento de las pistas en la placa, y la selección de componentes son críticos para evitar la inestabilidad (oscilación) y asegurar un manejo eficiente de la potencia a esas frecuencias.

Consideraciones Prácticas en el Diseño e Implementación

Diseñar e implementar amplificadores, especialmente los de alta potencia para transmisión de radio, implica desafíos prácticos:

• Disipación de Calor: Los amplificadores, al manejar potencia, generan calor. Este calor debe ser disipado eficientemente mediante disipadores térmicos o ventilación forzada para evitar dañar los componentes y asegurar un funcionamiento fiable. Un amplificador que se calienta demasiado no solo puede fallar, sino que su rendimiento (distorsión, ganancia) puede verse afectado.
• Polarización (Bias): Los componentes activos como los transistores necesitan ser polarizados correctamente para operar en la región deseada (por ejemplo, clase A, AB, B, C). Esto establece el punto de operación 'en reposo' del amplificador y afecta su eficiencia y linealidad. Los amplificadores de radio de alta potencia a menudo operan en clases (como la Clase C para transmisión FM pura, o clases más lineales como AB o G para otras modulaciones) que optimizan la eficiencia pero pueden requerir un diseño cuidadoso para mantener la linealidad si es necesario.
• Cascada de Etapas: Para lograr la ganancia total requerida, los amplificadores a menudo consisten en múltiples etapas conectadas en cascada. Cada etapa puede estar optimizada para una tarea específica, como la primera etapa para bajo ruido, una etapa intermedia para ganancia de voltaje, y la etapa final para potencia de salida.
• Estabilidad: Los amplificadores con alta ganancia y retroalimentación negativa pueden volverse inestables y oscilar si no están diseñados correctamente, especialmente a altas frecuencias. Se utilizan técnicas de compensación para asegurar la estabilidad.

Preguntas Frecuentes sobre Amplificadores de Radio

¿Qué hace un amplificador de radio?

Un amplificador de radio aumenta la magnitud (voltaje, corriente o potencia) de una señal de radio para que pueda ser transmitida con mayor alcance o recibida con mayor claridad.

¿Son todos los amplificadores iguales?

No. Existen diferentes tipos (de voltaje, corriente, etc.) y clases (A, B, AB, C, etc.) optimizados para distintas aplicaciones (bajo ruido, alta potencia, linealidad, eficiencia). Los amplificadores de RF tienen consideraciones especiales de impedancia y frecuencia.

¿Por qué se calientan los amplificadores?

Los amplificadores no son 100% eficientes. Parte de la energía que reciben de la fuente de alimentación se pierde en forma de calor debido a la resistencia de los componentes y el funcionamiento de los dispositivos activos. Cuanta más potencia manejan, más calor generan.

¿La retroalimentación negativa mejora la señal?

Sí, la retroalimentación negativa es una técnica fundamental para reducir la distorsión, aumentar la estabilidad y el ancho de banda, y controlar la ganancia de un amplificador, lo que resulta en una señal de salida más fiel y de mayor calidad.

¿Puedo usar cualquier amplificador para aumentar la señal de mi radio FM?

No necesariamente. Un amplificador debe estar diseñado para operar a las frecuencias correctas (banda FM, por ejemplo), manejar los niveles de potencia apropiados y tener las impedancias de entrada y salida adecuadas para interactuar con la antena y el receptor o transmisor. Un amplificador incorrecto podría no funcionar, añadir distorsión o incluso dañar el equipo.

En conclusión, los amplificadores son componentes vitales y funcionales en el mundo de la radio FM. Permiten que las señales viajen, sean captadas y se conviertan en el sonido que disfrutamos. Comprender cómo operan, sus limitaciones y las técnicas como la retroalimentación negativa nos ayuda a apreciar la complejidad y la ingeniería detrás de la comunicación inalámbrica que damos por sentada.
