En el vasto universo de la electrónica y las comunicaciones, existen componentes cruciales que a menudo operan tras bambalinas, haciendo posible la transmisión de señales a largas distancias o con la potencia necesaria. Uno de estos héroes anónimos es el amplificador de potencia RF. Si alguna vez te has preguntado cómo las señales de radio llegan tan lejos o cómo funcionan sistemas como el radar o la comunicación satelital, la respuesta a menudo reside en estos dispositivos.
Un amplificador de potencia RF, o amplificador de radiofrecuencia, es un circuito electrónico de dos puertos diseñado específicamente para tomar una señal de radiofrecuencia de baja potencia y aumentar su amplitud utilizando energía suministrada por una fuente externa. El resultado es una señal de salida con una amplitud proporcionalmente mayor. Esta capacidad de incrementar la 'fuerza' de una señal es fundamental en innumerables aplicaciones, desde la radiodifusión hasta la tecnología militar y las comunicaciones inalámbricas cotidianas.
¿Qué Son Exactamente los Amplificadores de Potencia RF?
En esencia, un amplificador RF es un dispositivo que toma una señal de entrada y produce una señal de salida con la misma forma de onda pero con una amplitud significativamente mayor. La clave aquí es que no genera la señal por sí mismo, sino que utiliza una fuente de alimentación externa para 'inyectar' energía en la señal original, magnificándola.
La medida de cuánta amplificación proporciona un amplificador se conoce como su ganancia. La ganancia es típicamente la relación entre la señal de salida (ya sea voltaje, corriente o potencia) y la señal de entrada. Una ganancia alta significa que el amplificador puede aumentar considerablemente la potencia de la señal, lo cual es vital para superar pérdidas en el camino de transmisión o para operar dispositivos que requieren una señal de entrada potente.
Tipos Principales de Amplificadores RF
El mundo de los amplificadores RF es diverso, con diferentes tipos optimizados para distintas aplicaciones y características de señal. Aunque se pueden clasificar de varias maneras, algunas de las categorías más comunes basadas en su diseño o función incluyen:
Amplificadores de Estado Sólido
Estos amplificadores utilizan componentes semiconductores como transistores (BJTs, FETs, LDMOS) en lugar de tubos de vacío. Han ganado una enorme popularidad debido a su tamaño compacto, mayor eficiencia en ciertas aplicaciones, larga vida útil y menor necesidad de altos voltajes de operación. Son omnipresentes en equipos modernos, desde teléfonos móviles hasta estaciones base de comunicación y equipos de prueba EMC (Compatibilidad Electromagnética). Son ideales para aplicaciones que requieren un ancho de banda relativamente estrecho y menor voltaje de alimentación.
Amplificadores de Tubo de Vacío
Aunque la tecnología de estado sólido ha avanzado enormemente, los tubos de vacío todavía tienen un lugar importante, especialmente en aplicaciones de muy alta potencia y/o muy alta frecuencia (microondas). Tipos como los TWT (Tubos de Ondas Progresivas) y Klystrons son ejemplos. Los amplificadores de tubo de vacío a menudo operan con voltajes mucho más altos que sus contrapartes de estado sólido, lo que los hace adecuados para transmisores de radio de alta potencia. Pueden amplificar rangos de frecuencia muy amplios, a menudo superando las capacidades de los semiconductores en los extremos superiores del espectro de potencia y frecuencia.
Amplificadores de Onda Continua (CW)
Estos amplificadores están diseñados para manejar señales que tienen una amplitud constante a lo largo del tiempo. Son fundamentales en pruebas de compatibilidad electromagnética (EMC) donde se necesita someter un dispositivo a un campo de RF continuo para verificar su inmunidad a la interferencia.
Amplificadores de Pulso
A diferencia de los amplificadores CW, los amplificadores de pulso están optimizados para amplificar ráfagas cortas e intensas de energía de RF sin distorsionar la forma del pulso. Son esenciales en sistemas como el radar, donde se emiten pulsos cortos de alta potencia y luego se escucha el eco. Estos amplificadores pueden generar picos de potencia muy altos pero con un ciclo de trabajo bajo (es decir, están 'encendidos' solo por períodos muy cortos), lo que ayuda a mantenerlos frescos.
Otros Tipos Relevantes (Breve Mención)
Aunque el foco son los RF, es útil saber que existen otros tipos de amplificadores clasificados por la señal que manejan o su propiedad principal:
- Amplificadores de Audio Frecuencia (AF): Operan en el rango de audición humana (20 Hz a 20 kHz).
- Amplificadores de Frecuencia Intermedia (IF): Utilizados en receptores de radio y televisión para amplificar una señal después de que ha sido convertida a una frecuencia fija e intermedia para facilitar su procesamiento y filtrado.
- Amplificadores de Voltaje, Corriente y Potencia: Clasificados por la propiedad que amplifican principalmente. Los amplificadores de potencia RF son, por definición, un tipo de amplificador de potencia.
Características Clave de un Amplificador RF
Al seleccionar o analizar un amplificador RF, varias características son fundamentales para determinar su idoneidad para una aplicación específica:
- Ancho de Banda: El rango de frecuencias sobre el cual el amplificador opera de manera efectiva. Un amplificador de banda ancha cubre un rango amplio, mientras que uno de banda estrecha está optimizado para un rango específico.
- Ganancia: Como se mencionó, es la medida de cuánto aumenta la potencia (o voltaje/corriente) de la señal. Se expresa típicamente en decibelios (dB).
- Figura de Ruido (Noise Figure): Indica cuánta ruido adicional introduce el amplificador en la señal. Una figura de ruido baja es crucial en las etapas iniciales de un receptor para mantener la calidad de la señal.
- Linealidad: Describe cuán proporcional es la señal de salida a la señal de entrada. Un amplificador perfectamente lineal no introduce distorsión armónica. La no linealidad puede generar interferencia y distorsión, y se mide con parámetros como el Punto de Interceptación de Tercer Orden (IP3).
- Eficiencia: La relación entre la potencia de salida de RF generada y la potencia de CC consumida por el amplificador. Una alta eficiencia es vital en dispositivos alimentados por batería o en sistemas de alta potencia para minimizar el calor disipado y los costos energéticos.
- Rango Dinámico de Salida: La diferencia entre el nivel de salida útil más pequeño y el más grande que el amplificador puede producir sin una distorsión excesiva.
- Estabilidad: La capacidad del amplificador para operar sin oscilar (generar señales no deseadas) bajo diversas condiciones de carga y frecuencia.
Clases de Amplificadores
Los amplificadores (no solo los RF) se clasifican a menudo por la 'clase' de operación, que se refiere a la porción del ciclo de la señal de entrada durante la cual el transistor de salida conduce corriente. Esto impacta directamente en la eficiencia y la linealidad:
- Clase A: El transistor conduce durante todo el ciclo de la señal. Ofrece la mejor linealidad y menor distorsión, pero es el menos eficiente (máx. teórica del 50%).
- Clase B: El transistor conduce durante medio ciclo de la señal. Mucho más eficiente que la Clase A (máx. teórica del 78.5%), pero introduce distorsión de cruce.
- Clase AB: Un compromiso entre Clase A y B. El transistor conduce un poco más de medio ciclo. Mejora la eficiencia respecto a la Clase A y reduce la distorsión de cruce de la Clase B. Es muy común en amplificadores lineales.
- Clase C: El transistor conduce menos de medio ciclo. Muy eficiente (hasta 90% o más), pero intrínsecamente no lineal. Se utiliza a menudo en amplificadores de potencia para señales de FM o en etapas finales donde la linealidad no es crítica o se puede restaurar (como en amplificadores conmutados).
- Existen otras clases (D, E, F, G, H, etc.) que utilizan técnicas de conmutación o modulación para lograr eficiencias aún mayores, especialmente en amplificadores de potencia.
Aplicaciones de los Amplificadores de Potencia RF
La ubicuidad de la comunicación inalámbrica y los sistemas que utilizan ondas de radio hace que los amplificadores RF sean componentes esenciales en un sinfín de campos:
Aplicaciones de Consumo
Están presentes en casi todos los dispositivos inalámbricos que usamos a diario: teléfonos móviles (para transmitir la señal a la torre celular), routers Wi-Fi, dispositivos Bluetooth, radios FM/AM, televisores (en el sintonizador y el transmisor si es un dispositivo de transmisión), etc.
Comunicaciones
Son el corazón de los sistemas de comunicación. En las estaciones base de telefonía móvil, amplifican la señal para que llegue a los teléfonos. En la comunicación por satélite, se utilizan tanto en la Tierra (para enviar señales potentes al satélite) como en el satélite (para retransmitir la señal a la Tierra). En sistemas de radioenlace punto a punto, televisión y radio, son indispensables para transmitir la señal.
Aplicaciones Industriales y de Defensa
Sistemas de radar (para emitir pulsos de alta potencia), guerra electrónica, aviónica (sistemas de comunicación y navegación a bordo de aeronaves), aplicaciones navales, sistemas de prueba y medición (como los de EMC), y sistemas de calefacción por RF industrial (como en hornos de microondas industriales o procesos de soldadura por RF).
Espacio
En satélites y sondas espaciales, los amplificadores RF son críticos para enviar datos de regreso a la Tierra a través de vastas distancias.
¿Cómo Elegir el Amplificador RF Adecuado?
La selección de un amplificador RF depende en gran medida de la aplicación específica y sus requisitos. Aquí hay algunos factores clave a considerar:
- Rango de Frecuencia: Asegúrate de que el amplificador opere eficazmente en las frecuencias que necesitas.
- Potencia de Salida Requerida: ¿Cuánta potencia necesitas entregar a la carga (por ejemplo, una antena)?
- Ganancia: ¿Cuánta amplificación necesitas para llevar la señal de entrada a la potencia de salida deseada?
- Linealidad y Distorsión: ¿Cuán importante es que la señal de salida sea una réplica fiel de la entrada? Las comunicaciones digitales suelen requerir alta linealidad.
- Eficiencia: ¿Es el consumo de energía una preocupación? Esto es vital en dispositivos portátiles o de alta potencia.
- Figura de Ruido: En aplicaciones de recepción sensible, una figura de ruido baja es crítica.
- Impedancia de Entrada/Salida: Debe coincidir con la impedancia de los circuitos a los que se conectará el amplificador (típicamente 50 ohmios en sistemas de RF) para maximizar la transferencia de potencia y minimizar las reflexiones.
- Tamaño, Costo y Disponibilidad: Factores prácticos que siempre influyen en la decisión.

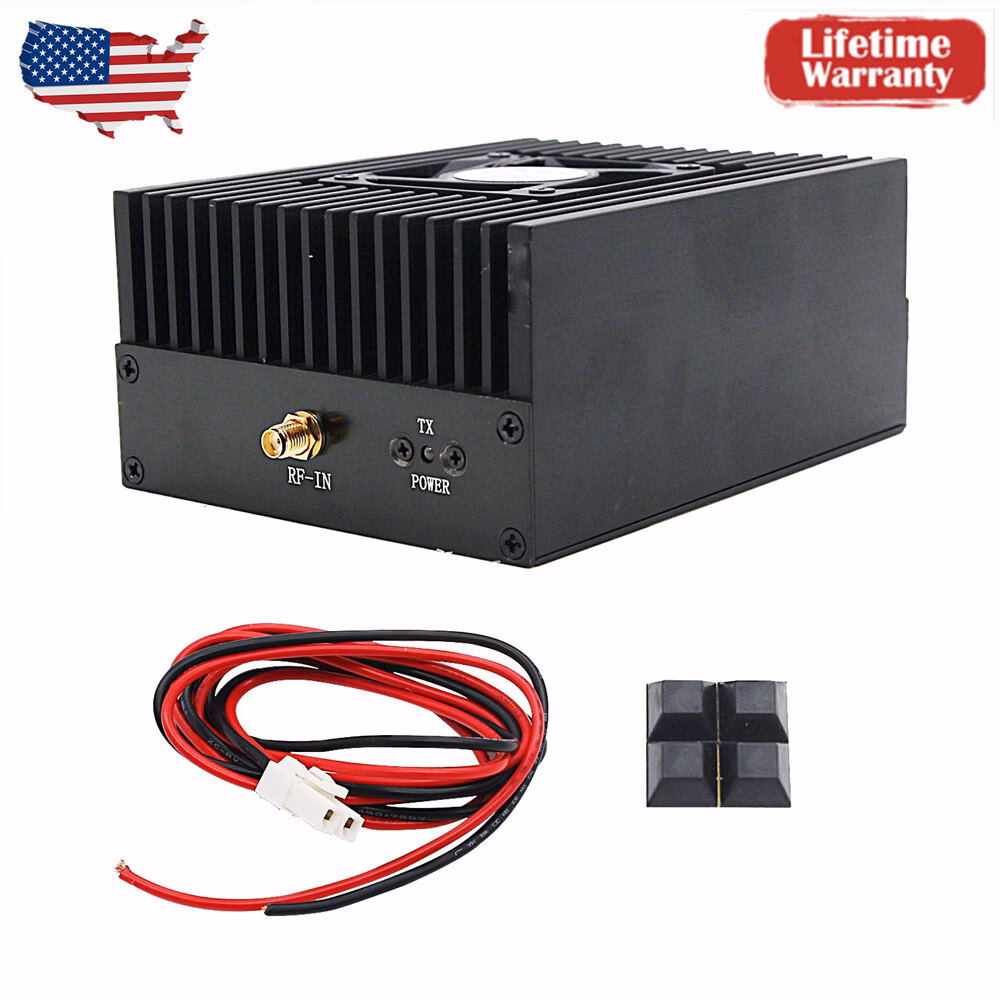

Diferencia entre un Amplificador RF y un Amplificador de Audio
Aunque ambos son 'amplificadores', están diseñados para propósitos muy diferentes y operan en rangos de frecuencia distintos. Comprender esta diferencia es clave.
| Característica | Amplificador RF | Amplificador de Audio |
|---|---|---|
| Rango de Frecuencia | Radiofrecuencia (aprox. 10 kHz a 100 GHz+) | Audiofrecuencia (aprox. 20 Hz a 20 kHz) |
| Propósito Principal | Amplificar señales para transmisión inalámbrica, radar, comunicaciones, etc. Manejar ondas electromagnéticas. | Amplificar señales para ser audibles a través de altavoces o auriculares. Manejar vibraciones acústicas convertidas a señales eléctricas. |
| Ganancia/Ruido | Ganancia alta necesaria para transmitir o recibir señales débiles. Figura de ruido baja crítica en receptores. | Ganancia necesaria para mover un altavoz. Figura de ruido importante para la fidelidad del sonido. |
| Manejo de Potencia | Puede variar enormemente, desde mW (dispositivos móviles) hasta MW (radar/transmisores de difusión). | Típicamente de mW a cientos de Watts (equipos de alta fidelidad o sonido profesional). |
| Impedancia | Típicamente 50 ohmios (estándar en sistemas de RF). Es crucial para la adaptación. | Típicamente alta impedancia de entrada (para no cargar la fuente) y baja impedancia de salida (para mover el altavoz, típicamente 4-8 ohmios). |
| Linealidad | Crítica en sistemas de comunicación digital para evitar distorsión de la modulación. | Crítica para la fidelidad del sonido (reproducción precisa de la forma de onda de audio). |
| Tecnología | Transistores de RF especializados (GaAs, GaN, LDMOS), tubos de vacío. | Transistores de propósito general (silicio), amplificadores operacionales. |
En resumen, mientras que un amplificador de audio busca reproducir una señal eléctrica que se convertirá en sonido con la mayor fidelidad posible dentro del rango audible, un amplificador RF busca aumentar la potencia de una señal de radiofrecuencia para que pueda ser transmitida o procesada eficazmente en sistemas inalámbricos o de alta frecuencia.
Preguntas Frecuentes sobre Amplificadores RF
- ¿Qué es la ganancia de un amplificador RF?
- Es la medida de cuánto aumenta la potencia, voltaje o corriente de la señal de entrada. Se expresa como una relación o en decibelios (dB).
- ¿Por qué es importante la linealidad en un amplificador RF?
- La linealidad asegura que la señal de salida sea una versión amplificada fiel de la señal de entrada, sin introducir distorsión. Esto es vital en comunicaciones digitales complejas.
- ¿Cuál es la diferencia entre un amplificador CW y uno de pulso?
- Un amplificador CW maneja señales continuas, mientras que uno de pulso está optimizado para amplificar ráfagas cortas e intensas de energía de RF, como las utilizadas en radar.
- ¿Qué son los amplificadores de estado sólido?
- Son amplificadores que utilizan semiconductores como transistores en lugar de tubos de vacío. Son comunes en equipos modernos debido a su tamaño, eficiencia y vida útil.
- ¿Dónde se utilizan los amplificadores de potencia RF?
- En una amplia variedad de aplicaciones, incluyendo telefonía móvil, Wi-Fi, Bluetooth, radio y televisión, radar, comunicación satelital, aviónica y equipos de prueba.
Comprender los amplificadores de potencia RF es fundamental para cualquier persona interesada en cómo funcionan las comunicaciones inalámbricas y los sistemas que dependen de la transmisión de señales de radio a distancias o con la potencia requerida. Son componentes complejos pero fascinantes que impulsan gran parte de la tecnología moderna.
