Antenas Panel: ¿Qué Son y Cómo Funcionan?

En el vasto y fascinante mundo de las telecomunicaciones, la antena es el componente esencial que permite la magia de la transmisión y recepción de ondas de radio. Existen innumerables tipos, cada uno diseñado con propósitos específicos y características únicas. Entre ellos, las antenas de panel se destacan por su forma distintiva y su capacidad para enfocar la energía de radiofrecuencia en una dirección particular. Pero, ¿qué son exactamente y cómo operan? Acompáñanos a explorar este tipo de antena, su funcionamiento y su relevancia en el ámbito de la radio y otras aplicaciones.

¿Qué Define a una Antena de Panel?

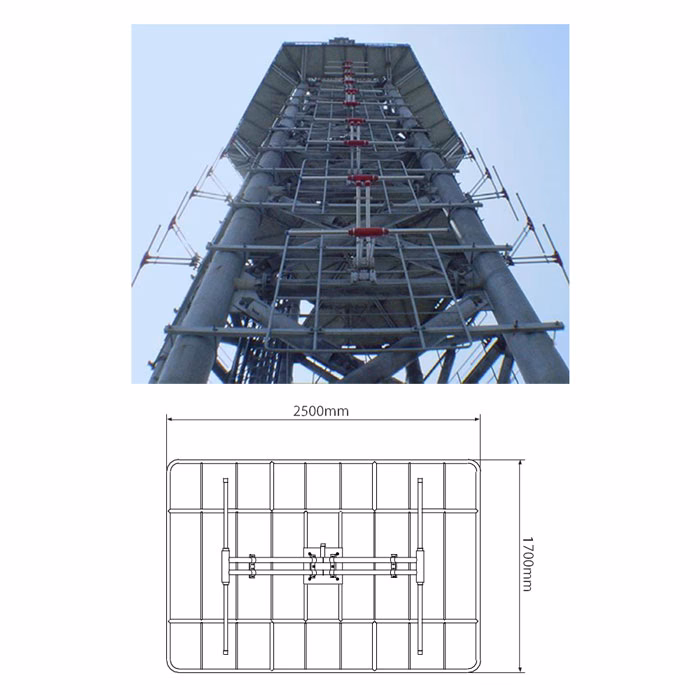

Una antena de panel, como su nombre lo indica, es un tipo de antena que típicamente presenta una forma plana o ligeramente curvada. Su diseño se basa en uno o varios elementos radiantes (como dipolos, parches o ranuras) montados sobre un reflector plano o una cavidad. Esta configuración planar no es meramente estética; es fundamental para su funcionamiento.

A diferencia de antenas omnidireccionales que irradian o reciben energía de manera más o menos uniforme en todas direcciones horizontales (como un dipolo simple en el espacio libre), las antenas de panel son inherentemente direccionales. Esto significa que concentran la mayor parte de la energía de radiofrecuencia en un haz relativamente estrecho, tanto en horizontal como en vertical. Esta característica de dirección es una de sus propiedades más definitorias y la base de muchas de sus aplicaciones.

Su construcción puede variar, pero a menudo implican múltiples elementos dispuestos en una matriz (array) para controlar y dar forma al patrón de radiación. La combinación de estos elementos y el reflector plano o cavidad detrás de ellos permite que la señal se sume constructivamente en la dirección deseada, amplificando efectivamente la señal en ese sentido (aumentando la ganancia) y reduciendo la señal en otras direcciones.

El Principio Detrás de la Dirección: Cómo Funcionan

El funcionamiento de una antena de panel se basa en principios de interferencia constructiva y destructiva de ondas. Imagina que tienes varios pequeños radiadores de ondas de radio (los elementos de la antena) alineados en un plano. Si alimentas estos elementos de manera adecuada, las ondas que emiten viajarán hacia afuera.

En ciertas direcciones, las crestas y valles de las ondas emitidas por los diferentes elementos se alinearán perfectamente, sumando sus amplitudes. Esto se conoce como interferencia constructiva, y es la dirección en la que la antena irradia o recibe con mayor intensidad. Es el lóbulo principal del patrón de radiación.

En otras direcciones, las ondas de los diferentes elementos pueden llegar desfasadas, con las crestas de una onda coincidiendo con los valles de otra. Esto provoca que las ondas se cancelen parcial o totalmente, un fenómeno llamado interferencia destructiva. En estas direcciones, la antena irradia o recibe muy poca energía. Son los lóbulos nulos o secundarios.

El reflector plano detrás de los elementos radiantes juega un papel crucial. Actúa como un espejo para las ondas de radio, reflejándolas hacia adelante. Esto no solo ayuda a enfocar aún más la energía en la dirección deseada, sino que también evita que la antena irradie o reciba significativamente energía hacia atrás, lo que aumentaría la interferencia y reduciría la eficiencia direccional.

El diseño exacto del panel (forma, tamaño, número y disposición de los elementos, distancia al reflector) determina el patrón de radiación preciso, incluyendo la ganancia máxima, el ancho del haz (beamwidth) del lóbulo principal y la supresión de los lóbulos secundarios. Un diseño cuidadoso permite optimizar la antena para una aplicación específica.

Características Clave de las Antenas de Panel

Varias propiedades definen el rendimiento y la idoneidad de una antena de panel para una tarea particular:

• Direccionalidad: Como se mencionó, su principal característica. Concentran la energía en un haz específico. Esto es útil para enlaces punto a punto o para cubrir un área geográfica definida, minimizando la interferencia con otras áreas.
• Ganancia: Debido a que concentran la energía, tienen una ganancia mayor en la dirección del lóbulo principal en comparación con antenas omnidireccionales de tamaño similar. La ganancia se mide típicamente en dBi (decibelios relativos a una antena isotrópica) o dBd (decibelios relativos a un dipolo). Mayor ganancia implica mayor alcance efectivo en la dirección deseada para una potencia de transmisión dada.
• Ancho de Haz (Beamwidth): Es el ángulo dentro del cual la intensidad de la señal recibida o transmitida es al menos la mitad de la intensidad máxima en la dirección principal (normalmente medido en los puntos de -3 dB). Las antenas de panel suelen tener anchos de haz moderados, adecuados para cubrir sectores o para enlaces específicos.
• Polarización: Pueden ser diseñadas para operar con polarización vertical, horizontal, o incluso dual (vertical y horizontal simultáneamente), dependiendo de la orientación de los elementos radiantes. La polarización debe coincidir entre la antena transmisora y la receptora para obtener el máximo rendimiento.
• Impedancia: La impedancia característica de una antena (típicamente 50 ohmios para sistemas de comunicaciones y radiodifusión, aunque 75 ohmios es común en sistemas de TV por cable) debe coincidir con la impedancia del cable coaxial y el equipo al que está conectada para asegurar la máxima transferencia de potencia y minimizar las reflexiones de señal (medidas como ROE o VSWR).
• Ancho de Banda: Es el rango de frecuencias sobre el cual la antena opera eficientemente. El diseño del panel puede influir en su ancho de banda. Algunas son de banda estrecha (optimizadas para una frecuencia específica), mientras que otras son de banda ancha.

Antenas de Panel vs. Otros Tipos de Antenas (En el Contexto de Radio)

Para entender mejor las antenas de panel, es útil compararlas con otros tipos de antenas comunes en el mundo de la radio, especialmente la radio FM:

• Antena de Panel vs. Dipolo: Un dipolo simple es una antena omnidireccional en el plano horizontal (irradia en forma de toroide). Es simple, económico y fácil de instalar. Las antenas de panel son direccionales y generalmente tienen mayor ganancia que un dipolo simple. Mientras que los dipolos son muy comunes para la recepción FM simple o como elementos básicos en arrays de transmisión FM (configurados para ser omnidireccionales o direccionales), las antenas de panel no son la opción estándar para la transmisión FM de área amplia debido a su patrón direccional fijo y a menudo estrecho.
• Antena de Panel vs. Yagi: Las antenas Yagi son también direccionales y tienen alta ganancia, utilizando elementos parásitos (directores y reflector) además del elemento excitado. Son muy comunes para la recepción de TV y algunas aplicaciones de radio punto a punto. Las Yagis tienden a tener un patrón de radiación más estrecho y una mayor ganancia para un número similar de elementos que muchas antenas de panel simples. La construcción de una Yagi es lineal (una viga con elementos), mientras que el panel es plano. Para FM, las Yagis se usan a veces para recepción direccional de largo alcance, pero rara vez para transmisión FM de alta potencia en torres principales.
• Antena de Panel vs. Antenas Circulares/Elípticas para FM: Las antenas de transmisión FM de alta potencia a menudo utilizan elementos que producen polarización circular o elíptica (como dipolos cruzados o elementos especializados). Esto es ventajoso en FM porque ayuda a mitigar los efectos de la multitrayectoria y permite una buena recepción independientemente de la orientación de la antena receptora (por ejemplo, en un coche). Las antenas de panel típicas son linealmente polarizadas (vertical u horizontal) y no son adecuadas para la transmisión FM de área amplia donde se prefiere la polarización circular.

En resumen, mientras que las antenas de panel son excelentes para enfocar señales en una dirección, no son el tipo de antena por defecto para la radiodifusión FM de área amplia que busca cubrir una ciudad o región con una señal omnidireccional o con polarización circular. Sin embargo, podrían encontrar uso en enlaces de estudio a transmisor (STL) si son de radiofrecuencia, o en aplicaciones de radiodifusión muy específicas que requieran un patrón altamente direccional y linealmente polarizado.

Aplicaciones Típicas de las Antenas de Panel

Aunque no son las reinas de la transmisión FM de área amplia, las antenas de panel son ubicuas en muchas otras áreas de las telecomunicaciones:

• Estaciones Base de Telefonía Móvil: Son extremadamente comunes en torres celulares. Se utilizan paneles sectoriales (un tipo de antena de panel) para cubrir diferentes "sectores" geográficos alrededor de la torre, generalmente 3 o 6 sectores, permitiendo reutilizar frecuencias y servir a muchos usuarios simultáneamente.
• Sistemas Wi-Fi y Redes Inalámbricas: Se usan paneles direccionales para enlaces punto a punto (conectando dos edificios) o para cubrir áreas específicas dentro de un edificio o campus.
• Enlaces Punto a Punto: Enlaces de microondas o radioenlaces de corta a media distancia para transmitir datos entre dos ubicaciones fijas.
• Sistemas de Radiodifusión (Aplicaciones Específicas): Como se mencionó, no para la transmisión FM principal, pero quizás en enlaces STL (Studio-to-Transmitter Link) si operan en frecuencias de microondas, o para cubrir una zona de sombra muy específica de forma direccional (aunque esto es menos común). También pueden usarse en sistemas de retransmisión direccional de baja potencia.
• Sistemas de Vigilancia y Radar: Donde se requiere un haz enfocado.
• Equipos Cliente de Banda Ancha Inalámbrica: Para recibir señal direccional de un punto de acceso distante.

Su capacidad para dirigir la señal, junto con un diseño a menudo compacto y discreto, las hace ideales para estas aplicaciones donde la eficiencia espectral y la cobertura controlada son importantes.

Ventajas y Desventajas

Como toda tecnología, las antenas de panel tienen sus pros y contras:

Ventajas:

• Alta Ganancia Direccional: Permiten concentrar la potencia de transmisión/recepción, aumentando el alcance efectivo en la dirección deseada.
• Reducción de Interferencias: Al ser direccionales, son menos susceptibles a la interferencia proveniente de direcciones no deseadas.
• Eficiencia Espectral: La direccionalidad permite reutilizar frecuencias en diferentes direcciones o ubicaciones cercanas.
• Diseño Compacto y Discreto: A menudo son menos voluminosas y más fáciles de integrar arquitectónicamente que otras antenas de alta ganancia como las parabólicas o grandes arrays Yagi.
• Control Preciso del Patrón de Radiación: Especialmente en arrays de panel, se puede dar forma al haz con bastante precisión.

Desventajas:

• Cobertura Limitada: Su naturaleza direccional significa que solo cubren un área específica. No son adecuadas si se necesita una cobertura amplia y omnidireccional.
• Requieren Alineación Precisa: Para obtener el máximo rendimiento, la antena debe estar apuntada con precisión hacia la fuente o el destino de la señal.
• Sensibilidad a la Orientación: Si son linealmente polarizadas, la antena receptora debe tener la misma polarización y orientación para una recepción óptima.
• Costo: Los diseños complejos de arrays de panel pueden ser más costosos que antenas más simples como dipolos o Yagis pequeñas.

Consideraciones Técnicas para la Instalación

Si bien la instalación específica depende del modelo y la aplicación, algunas consideraciones generales incluyen:

• Ubicación y Altura: Montarlas lo más alto posible y con línea de vista despejada hacia la dirección deseada es crucial, especialmente en frecuencias más altas donde los obstáculos atenúan la señal significativamente.
• Alineación: Utilizar herramientas como brújulas, GPS o software de planificación de enlaces para apuntar la antena con la máxima precisión. Enlaces críticos pueden requerir alineación fina con equipos de medición de señal.
• Montaje Seguro: Asegurar que el montaje sea robusto y pueda soportar condiciones ambientales como viento y hielo.
• Cableado: Utilizar cable coaxial de baja pérdida de la impedancia correcta (generalmente 50 ohmios) y la longitud mínima necesaria. Cada metro de cable introduce pérdida de señal. Utilizar conectores apropiados (como N-type o SO-239 para muchas aplicaciones de radio) y asegurar conexiones estancas para evitar la corrosión.
• Protección contra Rayos: Implementar protección adecuada contra descargas atmosféricas, incluyendo puestas a tierra correctas.

Tabla Comparativa: Antena de Panel vs. Otros Tipos

Preguntas Frecuentes (FAQs)

Aquí respondemos algunas dudas comunes sobre las antenas de panel:

P: ¿Puedo usar una antena de panel para mejorar la recepción de mi radio FM en casa?
R: Técnicamente podrías usar una antena de panel diseñada para la banda FM (88-108 MHz), pero no es lo más común ni práctico para la mayoría de los usuarios domésticos. Las radios FM suelen usar antenas simples (telescópicas, de hilo, dipolos interiores). Una antena de panel es direccional, por lo que tendrías que apuntarla con precisión hacia la emisora que quieres escuchar. Si quieres mejorar la recepción de una emisora específica y sabes su dirección, una Yagi para FM podría ser una opción más adecuada y común, o un dipolo exterior bien instalado.

P: ¿Son las antenas de panel buenas para la transmisión FM de largo alcance?
R: Las antenas de panel tienen alta ganancia en una dirección, lo que *puede* aumentar el alcance en ese sentido. Sin embargo, la transmisión FM de área amplia busca cubrir una región, no solo una línea recta. Para eso, se usan arrays de antenas (a menudo dipolos o elementos de polarización circular) configurados para ser omnidireccionales o para dar forma a un patrón de cobertura específico que se adapte al terreno y a la población. Una antena de panel linealmente polarizada y con un haz estrecho no es ideal para este propósito principal.

P: ¿Cuál es la diferencia principal entre una antena de panel y una antena sectorial?
R: Una antena sectorial es un tipo específico de antena de panel. Se llama "sectorial" porque está diseñada para cubrir un "sector" geográfico, típicamente un ángulo de 60, 90 o 120 grados. Son muy utilizadas en estaciones base de telefonía móvil para dividir un área de cobertura circular en sectores. Así que, todas las antenas sectoriales son de panel, pero no todas las antenas de panel son sectoriales (algunas tienen haces mucho más estrechos para enlaces punto a punto).

P: ¿Influye el tamaño de la antena de panel en su rendimiento?
R: Sí, para una frecuencia dada, un panel más grande que contiene más elementos radiantes en un array generalmente tendrá una mayor ganancia y un haz más estrecho. El tamaño físico de los elementos y el espaciado entre ellos también dependen de la frecuencia de operación; para frecuencias más bajas (como FM), los elementos son más grandes.

P: ¿Pueden las antenas de panel ser multibanda?
R: Sí, es posible diseñar antenas de panel que operen eficientemente en múltiples bandas de frecuencia. Esto se logra mediante diseños complejos que incluyen múltiples conjuntos de elementos o elementos con estructuras resonantes para diferentes bandas. Son comunes en estaciones base celulares que operan en varias frecuencias simultáneamente.

Conclusión

Las antenas de panel son componentes de telecomunicaciones versátiles y eficientes, caracterizadas por su diseño plano y su capacidad intrínseca para concentrar la energía de radiofrecuencia en una dirección específica. Su direccionalidad y ganancia las hacen indispensables en aplicaciones como redes celulares, Wi-Fi de largo alcance y enlaces punto a punto. Aunque no son el tipo estándar para la radiodifusión FM de área amplia debido a sus requisitos de cobertura y polarización, entender su funcionamiento y características nos ayuda a apreciar la diversidad y especialización en el diseño de antenas, un pilar fundamental de la comunicación inalámbrica que impulsa gran parte de nuestra tecnología moderna.
