La radio FM sigue siendo un medio popular para acceder a música, noticias y entretenimiento. Aunque la tecnología evoluciona, la antena sigue siendo un componente fundamental para recibir u originar una señal de radio. Su diseño y, crucialmente, su longitud, juegan un papel determinante en la calidad y el alcance de la comunicación. Pero, ¿cuál es realmente la longitud ideal para una antena de radio FM?
El Principio Básico: La Longitud de Onda
Para entender la longitud de una antena, primero debemos hablar de la longitud de onda. Las ondas de radio FM viajan a una velocidad increíblemente alta, aproximadamente la velocidad de la luz. La longitud de onda (λ) es la distancia que recorre una onda durante un ciclo completo. Para una antena que funcione de manera eficiente, su longitud debe estar relacionada con la longitud de onda de la frecuencia que desea transmitir o recibir. Las antenas actúan como resonadores para estas ondas, de manera similar a como un instrumento musical resuena a ciertas frecuencias de sonido.
Las frecuencias de radio FM se encuentran en la banda de 88 a 108 MHz. Utilizando la fórmula básica (velocidad de la luz / frecuencia), podemos calcular que la longitud de onda para esta banda está aproximadamente entre 2.78 y 3.41 metros (o 9 a 11 pies).
La Longitud Más Común: La Antena de Un Cuarto de Onda (λ/4)
Históricamente y en la práctica, una de las longitudes de antena más utilizadas y eficientes para muchas aplicaciones, incluida la radio FM, es la de un cuarto de onda (λ/4). Esto significa que la longitud física de la antena es aproximadamente un cuarto de la longitud de onda de la señal que se maneja. ¿Por qué un cuarto de onda?

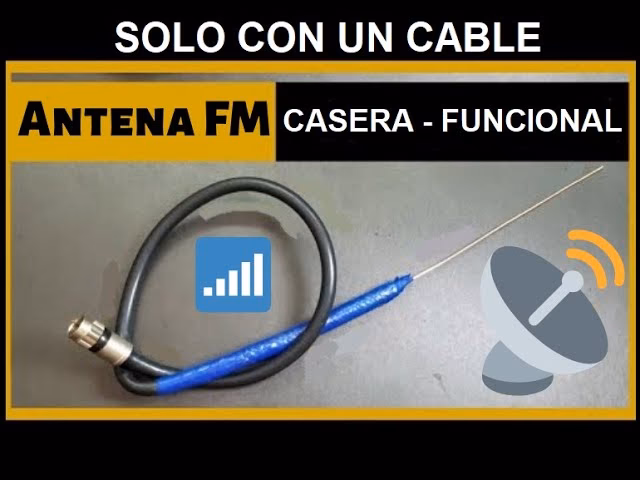

Una antena de cuarto de onda vertical (conocida como antena monopolo o tipo 'whip') funciona mejor cuando se utiliza en conjunto con un "plano de tierra". Este plano de tierra actúa como un espejo conductivo para las ondas de radio. Cuando una antena de cuarto de onda se coloca sobre un plano de tierra ideal (perfectamente conductivo e infinito), la combinación de la antena y su imagen reflejada en el plano de tierra se comporta de manera similar a una antena dipolo de media onda (λ/2), que es muy eficiente.
Para la banda de FM en Estados Unidos, donde las longitudes de onda son de 2.78 a 3.41 metros, un cuarto de onda sería aproximadamente 0.69 a 0.85 metros (alrededor de 2.3 a 2.8 pies). La longitud típica de 75 cm (2.5 pies) mencionada para las antenas de cuarto de onda de radio FM en EE. UU. cae justo dentro de este rango, siendo un buen compromiso para la banda completa.
Las características de una antena de cuarto de onda sobre un plano de tierra ideal incluyen una ganancia de aproximadamente 5.19 dBi (una medida de qué tan bien la antena enfoca la energía en una dirección particular) y una impedancia de radiación de alrededor de 36.8 ohmios. Sin embargo, un plano de tierra ideal es teórico. En la práctica, el plano de tierra es limitado (como el chasis metálico de un vehículo o la placa de circuito de un dispositivo portátil), lo que afecta la ganancia y la impedancia. Una ganancia más típica para una antena de cuarto de onda con un plano de tierra real puede ser de alrededor de 2 dBi, y la impedancia puede estar más cerca de 50 ohmios, lo que la hace compatible con el cable coaxial estándar.
Otras Longitudes Comunes y Sus Compromisos
Aunque la antena de cuarto de onda es muy popular por su equilibrio entre tamaño, rendimiento y impedancia, existen otras longitudes utilizadas con propósitos específicos:
Antenas de Media Onda (λ/2)
Una antena monopolo de media onda (λ/2) es físicamente el doble de larga que una de cuarto de onda. Tiene una ganancia ligeramente mayor que la de cuarto de onda. Sin embargo, presenta un nodo de corriente en su base, lo que resulta en una impedancia de entrada muy alta, típicamente entre 800 y 1,500 ohmios para antenas prácticas de ancho finito. Esto significa que a menudo requieren un transformador de impedancia o una sección de adaptación (como en la antena J-pole) para conectarse a cables coaxiales estándar de 50 o 75 ohmios. Una ventaja clave de las antenas de media onda es que, al comportarse más como un dipolo completo, no necesitan un plano de tierra conductivo grande en su base.
Antenas de Cinco Octavos de Onda (5λ/8)
Para un monopolo, la máxima ganancia horizontal se logra con una longitud de cinco octavos de onda (5λ/8). Esta longitud es popular cuando se busca maximizar la señal en el horizonte. Sin embargo, el patrón de radiación de una antena de 5λ/8 se divide en dos lóbulos: uno horizontal y otro más pequeño apuntando hacia arriba (a unos 60°), lo que reduce la radiación en ángulos elevados. La impedancia de entrada de una antena de 5λ/8 es típicamente alrededor de 40 ohmios, lo que es relativamente cercano a los 50 ohmios estándar y facilita la adaptación.
El Crucial Rol del Plano de Tierra
Como mencionamos, el plano de tierra es fundamental para el correcto funcionamiento de las antenas monopolo (como las de cuarto de onda). Cuando una antena monopolo no está montada sobre una superficie conductiva adecuada (como en un mástil sin un plano de tierra artificial), la falta de reflexión hace que el lóbulo principal del patrón de radiación se incline hacia arriba, desperdiciando energía en el cielo en lugar de dirigirla horizontalmente donde se necesita para la comunicación terrestre. Además, la impedancia desequilibrada de la antena puede causar corrientes no deseadas en el mástil o en el blindaje del cable coaxial, distorsionando el patrón de radiación.
Para resolver esto en instalaciones fijas, se utilizan a menudo "planos de tierra" artificiales. Estos consisten en varios (típicamente 3 o 4) radiales (varillas o cables) de aproximadamente un cuarto de onda de longitud, extendiéndose horizontalmente desde la base de la antena y conectados al lado de tierra de la línea de alimentación. Estos radiales simulan un plano de tierra conductivo y mejoran el patrón de radiación horizontal.
Curiosamente, inclinar estos radiales hacia abajo a un ángulo de 45 grados no solo ayuda a bajar el lóbulo principal de radiación para que se centre más en el horizonte, sino que también incrementa la impedancia de entrada de la antena de un cuarto de onda de los teóricos 36.8 ohmios a alrededor de 50 ohmios, logrando una excelente adaptación con el cable coaxial estándar.
Antenas Eléctricamente Cortas: Compactas con Compromisos
En muchos dispositivos portátiles o vehículos donde el espacio es limitado, una antena de cuarto de onda completa puede ser demasiado larga. Para hacerlas más compactas, se utilizan antenas "eléctricamente cortas". Esto se logra añadiendo una bobina de carga (un inductor) en serie con el elemento radiante.
La bobina de carga "cancela" la reactancia capacitiva que tiene una antena corta, permitiendo que resuene a la frecuencia deseada a pesar de ser físicamente más corta que un cuarto de onda. La bobina de carga puede estar en la base (carga en la base) o en el medio (carga central). El tipo más común es la antena tipo "rubber ducky", donde la bobina de carga es una hélice de alambre integrada dentro de una cubierta flexible. Esta hélice distribuye la inductancia a lo largo de la antena.
Aunque las antenas eléctricamente cortas son convenientes por su tamaño, el compromiso principal es una menor ganancia y eficiencia en comparación con una antena de cuarto de onda de longitud completa o mayor. La bobina de carga introduce pérdidas que reducen la potencia radiada o recibida.

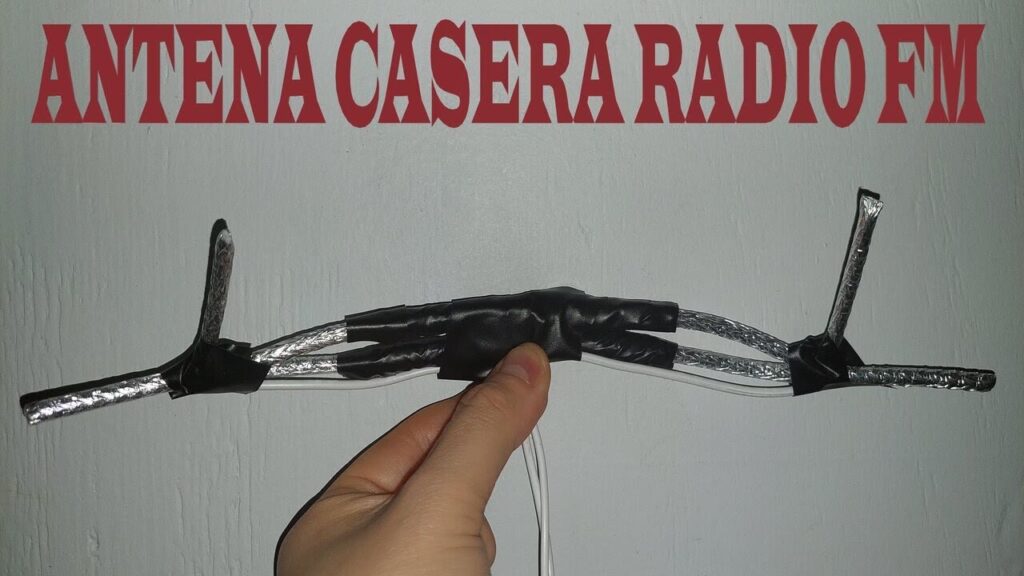

Antenas Dipolo Verticales: Sin Necesidad de Plano de Tierra
Existen diseños de antenas verticales que, al no ser monopolos puros, no dependen de un plano de tierra extenso. Un ejemplo es la antena J-pole, que es esencialmente un dipolo de media onda alimentado de una manera específica que no requiere un plano de tierra en su base para funcionar correctamente. Estas antenas pueden ser una buena opción cuando no se dispone de una superficie conductiva grande.
Comparativa Rápida de Longitudes de Antena Monopolo (con Plano de Tierra adecuado)
| Longitud (Relativa) | Longitud FM (aprox.) | Ganancia (Relativa/Típica) | Impedancia (Típica) | Patrón de Radiación | Necesidad de Plano de Tierra |
|---|---|---|---|---|---|
| λ/4 (Un cuarto de onda) | 75 cm | Buena (Referencia) | ~37-50 Ohmios | Omnidireccional Horizontal | Sí (Crucial) |
| λ/2 (Media onda) | 150 cm | Mayor que λ/4 | ~800-1500 Ohmios | Omnidireccional Horizontal | No (Funciona como Dipolo) |
| 5λ/8 (Cinco octavos de onda) | 187.5 cm | Máxima Horizontal (Monopolo) | ~40 Ohmios | Lóbulo Principal Horizontal + Lóbulo Superior | Sí |
| Eléctricamente Corta | Variable (Menor que λ/4) | Menor que λ/4 | Variable (Depende de Bobina) | Omnidireccional (a menudo con lóbulo inclinado) | Sí (aunque el dispositivo puede actuar como tal) |
Preguntas Frecuentes sobre Antenas FM
¿Importa realmente la longitud de la antena?
¡Absolutamente! La longitud es fundamental para que la antena resuene eficientemente a las frecuencias de FM. Una longitud incorrecta (especialmente si es muy diferente de un múltiplo fraccional de la longitud de onda) resultará en una impedancia inadecuada y un patrón de radiación pobre, lo que se traduce en una recepción o transmisión deficiente.Si mi antena es muy corta, ¿funcionará?
Puede funcionar, pero con una eficiencia muy reducida y menor ganancia. Las antenas eléctricamente cortas (como las de los radios portátiles pequeños) utilizan bobinas de carga para compensar la falta de longitud física y permitir la resonancia, pero siempre con un compromiso en el rendimiento.¿Qué es el plano de tierra y por qué es importante?
El plano de tierra es una superficie conductiva (como metal) que actúa como un "espejo" para la mitad "faltante" de una antena monopolo. Permite que la antena de cuarto de onda se comporte como un dipolo de media onda completo, optimizando su patrón de radiación (enfocando la energía horizontalmente) y su impedancia.¿Por qué las antenas de cuarto de onda son tan comunes para FM?
Ofrecen un excelente equilibrio. Son lo suficientemente largas para ser relativamente eficientes (buena ganancia), pero no excesivamente largas, lo que las hace prácticas para muchas aplicaciones (vehículos, radios portátiles). Además, su impedancia, cuando se usan con un plano de tierra adecuado, es compatible con los cables coaxiales estándar.¿Una antena más larga siempre es mejor?
No necesariamente. Si bien longitudes como media onda o cinco octavos de onda pueden ofrecer mayor ganancia, vienen con otros compromisos, como impedancias muy altas (media onda) o patrones de radiación más complejos (cinco octavos de onda). La "mejor" longitud depende de la aplicación específica, el espacio disponible y la necesidad de ganancia y patrón de radiación particulares.
En conclusión, no existe una única "mejor" longitud de antena para radio FM que sirva para todas las situaciones. La longitud ideal depende del tipo de antena (monopolo, dipolo), la presencia y calidad de un plano de tierra, y los compromisos deseados entre tamaño, ganancia, impedancia y patrón de radiación. Sin embargo, la antena de cuarto de onda sobre un plano de tierra es un diseño fundamental y muy efectivo, ofreciendo un rendimiento sólido para la mayoría de las aplicaciones de FM.
