¿Cuánto mide y ohms una antena FM?

Las antenas de radio FM son componentes esenciales para sintonizar tus emisoras favoritas. Aunque a menudo pasan desapercibidas, su diseño y características técnicas son fundamentales para garantizar una buena recepción. Dos de las preguntas más comunes que surgen al hablar de antenas son: ¿cuánto miden? y ¿cuántos ohmios tienen? La respuesta a ambas no es única, ya que depende de varios factores técnicos y del tipo de antena, pero podemos explorar los principios detrás de estas medidas para entender mejor cómo funcionan.

La Longitud de la Antena FM: ¿Por Qué Varía?

La medida de una antena de radio FM no es arbitraria. Está directamente relacionada con la frecuencia de las ondas de radio que intenta recibir. La banda de FM comercial en la mayoría de los países va aproximadamente de 88 a 108 MHz (MegaHertz). Las antenas más eficientes son aquellas cuyas dimensiones son múltiplos o fracciones de la longitud de onda de la señal que desean captar.

La longitud de onda (λ) de una señal de radio se calcula dividiendo la velocidad de la luz (aproximadamente 300,000 kilómetros por segundo o 300,000,000 metros por segundo) por la frecuencia (f) de la señal. La fórmula es: λ = c / f, donde 'c' es la velocidad de la luz y 'f' es la frecuencia.

Para una antena de radio FM, el diseño más común y eficiente es el dipolo de media onda. Un dipolo de media onda ideal tiene una longitud total de λ/2. Dado que la banda de FM abarca un rango de frecuencias, la longitud ideal de un dipolo de media onda variará:

• Para 88 MHz: Longitud de onda = 300,000,000 m/s / 88,000,000 Hz ≈ 3.41 metros. Longitud del dipolo de media onda ≈ 3.41 m / 2 ≈ 1.70 metros.
• Para 108 MHz: Longitud de onda = 300,000,000 m/s / 108,000,000 Hz ≈ 2.78 metros. Longitud del dipolo de media onda ≈ 2.78 m / 2 ≈ 1.39 metros.

Como puedes ver, la longitud ideal para un dipolo de media onda que cubra toda la banda de FM estaría entre 1.39 y 1.70 metros. Sin embargo, las antenas prácticas suelen ser un compromiso para funcionar razonablemente bien en todo el rango de la banda. A menudo, se diseñan para ser óptimas en el centro de la banda FM (alrededor de 98 MHz), cuya longitud de media onda sería aproximadamente 1.53 metros.

Además del dipolo de media onda, existen otros tipos de antenas cuyas longitudes se derivan de esta relación fundamental:

• Antenas de cuarto de onda: Son básicamente la mitad de un dipolo, a menudo montadas sobre una superficie conductora (como el techo de un coche). Su longitud es aproximadamente λ/4.
• Antenas telescópicas: Comunes en receptores portátiles o de sobremesa. Aunque no siempre alcanzan la longitud ideal de media onda, se diseñan para ser lo más largas posible dentro de un tamaño práctico y a veces permiten ajustar su longitud para optimizar la recepción de una estación específica.
• Antenas de hilo simple (como la que a menudo viene con los sintonizadores de hogar): Son una forma simplificada de dipolo o monopolo. Su longitud puede variar, pero generalmente se intenta que sea una fracción resonante de la longitud de onda.
• Antenas de cuadro o loop: Utilizan un bucle o espiral de cable y su tamaño (circunferencia o área) también está relacionado con la longitud de onda, aunque de manera diferente a los dipolos.

La longitud física de la varilla o el cable es, por lo tanto, una característica crucial determinada por la frecuencia de la señal que se desea recibir eficientemente. Una antena de longitud incorrecta para una frecuencia dada no captará la señal tan eficazmente como una antena resonante.

La Impedancia de la Antena FM: Los Ohmios y la Conexión Perfecta

La impedancia es un concepto técnico que describe la oposición que presenta un circuito o componente al paso de una corriente alterna. En el contexto de las antenas, la impedancia de la antena debe 'coincidir' con la impedancia del cable que la conecta al receptor y con la impedancia de la entrada del receptor. Esta coincidencia se conoce como adaptación de impedancias.

Para la radio FM, el estándar de impedancia más común es de 75 ohmios (Ω). Esta es la impedancia característica del cable coaxial (como el RG-6 o RG-59) que se utiliza habitualmente para conectar antenas de FM y TV a los receptores modernos. La entrada de antena en la mayoría de los sintonizadores y receptores de alta fidelidad está diseñada para aceptar una impedancia de 75 ohmios.

Históricamente, también existía el cable plano de dos hilos (twin lead) con una impedancia de 300 ohmios, que era común para antenas de TV y FM más antiguas. Algunas antenas (como el dipolo plegado) tienen una impedancia natural cercana a 300 ohmios. En estos casos, si se utiliza un cable coaxial de 75 ohmios, se necesita un pequeño dispositivo llamado balun (de 'balanced-unbalanced') o transformador de impedancia para convertir la impedancia de 300 ohmios a 75 ohmios y asegurar una conexión eficiente.

¿Por qué es importante la adaptación de impedancias?

Cuando la impedancia de la antena, el cable y el receptor no coinciden, parte de la energía de la señal captada por la antena se refleja de vuelta hacia la antena en lugar de ser transferida al receptor. Esto resulta en una pérdida de señal significativa, lo que se traduce en una recepción más débil, con más ruido o estática, e incluso la incapacidad de sintonizar estaciones lejanas o débiles. Una buena adaptación de impedancias asegura la máxima transferencia de energía de la antena al receptor, optimizando la recepción.

La mayoría de las antenas de FM modernas, especialmente las diseñadas para usarse con cable coaxial, tienen una impedancia de diseño de 75 ohmios para facilitar la conexión directa. Sin embargo, factores como la altura de la antena sobre el suelo, la presencia de objetos cercanos y la calidad de la construcción de la antena pueden afectar su impedancia real.

Tipos Comunes de Antenas FM y sus Características

Hemos mencionado algunos tipos, pero veamos cómo se relacionan con la longitud y la impedancia:

Dipolo de Hilo Simple: A menudo incluido con sintonizadores. Es un cable flexible. Su longitud ideal es de media onda, pero puede ser más corto por conveniencia. Su impedancia natural es cercana a 75 ohmios si se abre en línea recta, aunque puede variar dependiendo de cómo se coloque. Es simple y económico pero sensible a la posición y el entorno.

Dipolo Plegado: Similar al dipolo simple, pero el cable se pliega sobre sí mismo. Esto le da más rigidez y una impedancia natural cercana a 300 ohmios. Si viene con un conector coaxial de 75 ohmios, probablemente tenga un balun integrado.

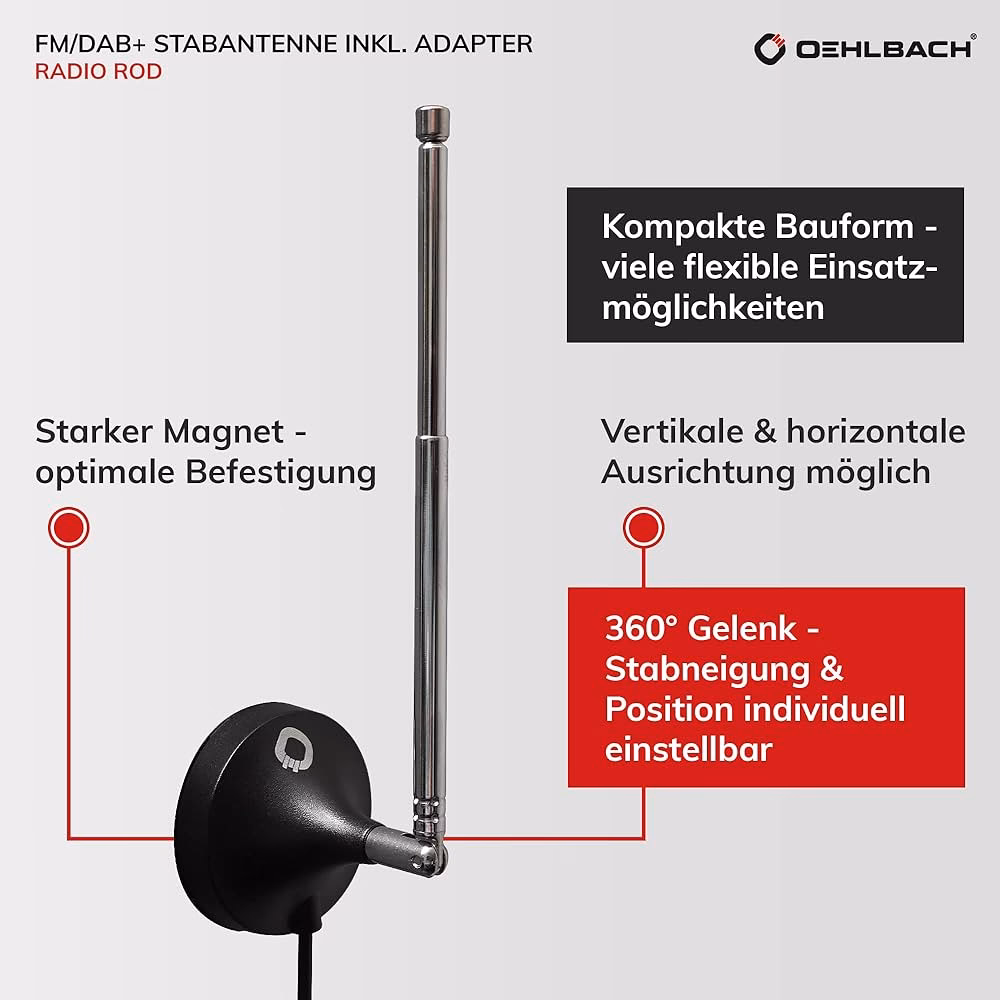

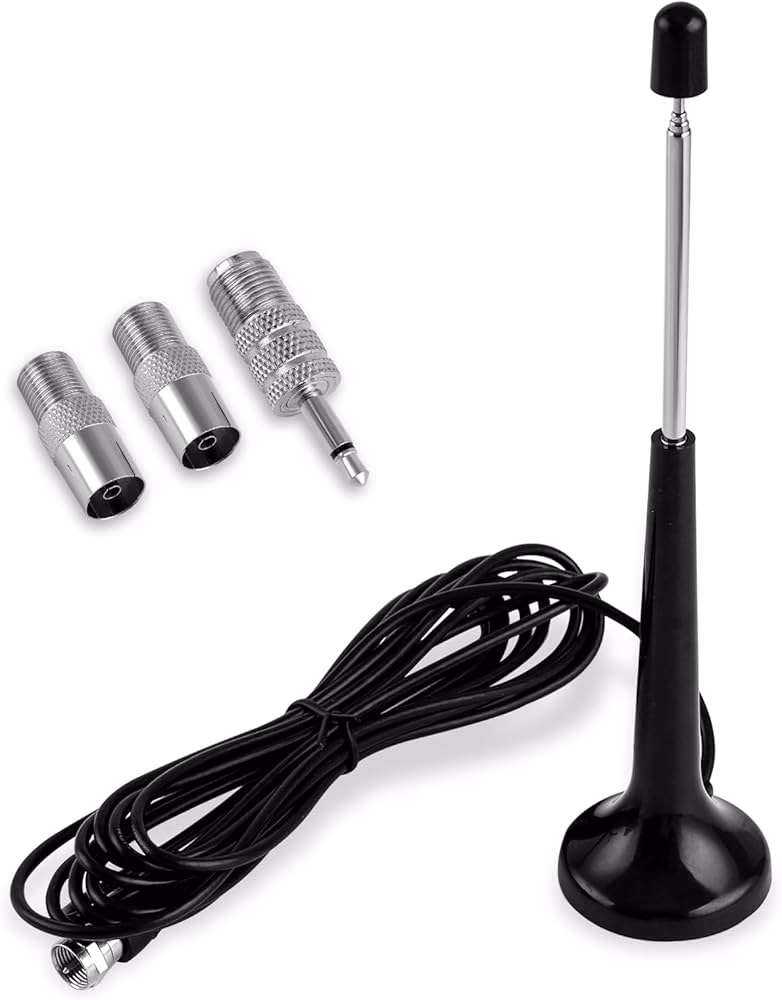

Antena Telescópica: Común en radios portátiles y de sobremesa. Actúa como un monopolo (un cuarto de onda) o, si hay un segundo elemento, como un dipolo. Su longitud se puede ajustar, lo que ayuda a optimizarla para diferentes frecuencias. Su impedancia varía con la longitud y la frecuencia.

Antenas de Cuadro o Loop: A menudo se ven como un aro o un cuadrado de plástico con cable dentro. Son más compactas que los dipolos de media onda y pueden ser menos direccionales. Su diseño interno incluye componentes que ajustan su impedancia para que coincida con la entrada del receptor.

Antenas Yagi (Direccionales): Antenas exteriores con varios elementos paralelos (director, dipolo, reflector). Son grandes y direccionales (deben apuntar a la emisora), pero ofrecen la mejor ganancia y rechazo de interferencias. Su longitud y espaciado entre elementos están cuidadosamente calculados para una banda de frecuencia específica, y suelen tener una impedancia de 75 ohmios.

La elección de la antena dependerá de tus necesidades: distancia a las emisoras, obstáculos, si es para interior o exterior, y el tipo de receptor que tengas. Una antena de buena calidad, bien instalada y con la impedancia correcta, marcará una gran diferencia en la calidad de tu recepción FM.

Factores que Afectan la Recepción FM

Incluso con una antena de longitud y impedancia adecuadas, varios factores pueden afectar la calidad de la recepción:

• Distancia a la emisora: Las señales de FM viajan principalmente en línea recta (línea de vista). Cuanto más lejos estés, más débil será la señal.
• Obstáculos: Edificios altos, montañas, árboles densos e incluso paredes gruesas pueden bloquear o debilitar la señal.
• Interferencias: Equipos electrónicos (ordenadores, televisores, luces LED), motores eléctricos, e incluso otras señales de radio o TV pueden causar ruido o interferencia.
• Calidad de la antena: Una antena mal construida, con materiales de baja calidad o con conexiones deficientes, no funcionará correctamente, sin importar su longitud o impedancia teórica.
• Instalación: La altura de la antena es crucial (cuanto más alta, mejor, especialmente en exteriores). La orientación también puede ser importante, particularmente con antenas direccionales.
• El receptor: Un receptor con un sintonizador sensible puede captar señales más débiles que uno de menor calidad.

La experiencia de un usuario recibiendo muy pocas estaciones a solo 35 millas de una ciudad grande, como se mencionaba en la información proporcionada, puede deberse a una combinación de estos factores, incluyendo potencialmente una antena de muy baja calidad o mal diseñada, como sugiere la descripción de los cables sin estañar y la falta de instrucciones. Una antena de hilo simple de baja calidad, mal colocada o demasiado corta, difícilmente proporcionará buena recepción a esa distancia si hay obstáculos de por medio.

Tabla Comparativa de Antenas FM Comunes

Preguntas Frecuentes sobre Antenas FM

¿Todas las antenas FM miden lo mismo? No, la longitud ideal varía según la frecuencia y el tipo de antena (dipolo de media onda, cuarto de onda, etc.). Las antenas comerciales son un compromiso para cubrir la banda FM.

¿Qué significa que una antena tenga 75 ohmios? Es su impedancia característica. Para una transferencia de señal eficiente, esta debe coincidir con la impedancia del cable (generalmente coaxial de 75Ω) y la entrada del receptor (también 75Ω).

Mi radio tiene una antena telescópica, ¿debo extenderla completamente? Generalmente sí, extenderla al máximo ayuda a que su longitud se acerque más a la longitud de onda resonante para la banda FM, mejorando la recepción. Puedes probar a ajustarla ligeramente para una estación específica.

Tengo una antena de hilo simple y la recepción es mala. ¿Qué puedo hacer? Intenta estirarla completamente y colócala lo más alto posible y alejada de objetos metálicos o electrónicos. Prueba diferentes orientaciones. Si la recepción sigue siendo pobre, considera una antena de mejor calidad o una antena exterior.

¿Necesito una antena exterior para FM? Para recibir estaciones lejanas o si vives en un área con muchas obstrucciones (edificios, montañas), una antena exterior bien instalada (como una Yagi) proporcionará la mejor recepción posible.

¿Puedo usar una antena de TV para FM? Algunas antenas de TV antiguas diseñadas para la banda VHF alta (Canales 7-13) pueden funcionar razonablemente bien para FM, ya que sus frecuencias se solapan parcialmente. Sin embargo, una antena diseñada específicamente para FM será más eficiente.

¿Importa la calidad del cable coaxial? Sí, un cable de baja calidad o demasiado largo puede causar pérdidas de señal significativas. Utiliza cable coaxial de 75 ohmios de buena calidad (como RG-6) para tiradas largas.

Conclusión

La longitud y la impedancia son características técnicas fundamentales de las antenas de radio FM. La longitud está ligada a la frecuencia de la señal, buscando la resonancia para una captura eficiente, mientras que la impedancia (idealmente 75 ohmios) es vital para la adaptación con el cable y el receptor, asegurando una transferencia óptima de la señal. Entender estos conceptos te ayudará a elegir la antena adecuada y a mejorar significativamente tu experiencia de escucha de radio FM, permitiéndote disfrutar de un sonido claro y libre de interferencias.
