Polarización en Antenas: La Clave de tu Radio

Las ondas de radio, esas portadoras invisibles de música, noticias y entretenimiento, viajan por el aire hasta llegar a nuestras antenas. Pero, ¿cómo interactúa la antena con estas ondas para capturar la señal de manera efectiva? Una característica fundamental de estas ondas, a menudo pasada por alto por el oyente casual, es su polarización. Comprender la polarización es esencial para optimizar la recepción de radio, ya sea en un simple receptor FM doméstico, la radio de tu coche o sistemas de comunicación más complejos. En este artículo, exploraremos qué es la polarización, sus diferentes tipos y por qué es un factor determinante en el rendimiento de cualquier sistema de radio.

¿Qué es la Polarización de una Onda de Radio?

Para entender la polarización, debemos recordar que las ondas de radio son un tipo de onda electromagnética. Esto significa que consisten en un campo eléctrico y un campo magnético que oscilan perpendicularmente entre sí y también perpendiculares a la dirección en la que viaja la onda. La polarización se refiere específicamente a la orientación del campo eléctrico de la onda a medida que esta se propaga. Imagina la onda viajando hacia ti; la dirección en la que el campo eléctrico sube y baja o se mueve de lado a lado define su polarización.

La forma en que una antena está diseñada y orientada determina su propia polarización. Una antena receptora captará la energía de una onda electromagnética de manera más eficiente cuando su propia polarización coincide con la polarización de la onda entrante. Si hay un desajuste significativo, la antena no podrá "ver" o capturar gran parte de la energía de la onda, lo que resulta en una señal débil o inexistente, incluso si la emisora está cerca y transmitiendo con potencia.

Tipos Principales de Polarización

Existen varios tipos de polarización, clasificados según cómo se comporta la orientación del campo eléctrico con el tiempo y la distancia. Los más relevantes para la mayoría de las aplicaciones de radio, incluida la FM terrestre, son la polarización lineal y, en algunos casos, la circular.

Polarización Lineal

En la polarización lineal, el campo eléctrico de la onda oscila a lo largo de una única línea recta en el espacio. Este tipo se subdivide en dos orientaciones principales:

• Polarización Vertical: El campo eléctrico oscila hacia arriba y hacia abajo, perpendicular al suelo. Muchas emisoras de radio FM y AM terrestres, así como antenas para dispositivos móviles y comunicaciones de emergencia, utilizan polarización vertical. Las antenas suelen ser varillas o látigos montados verticalmente.
• Polarización Horizontal: El campo eléctrico oscila de lado a lado, paralelo al suelo. Algunas emisoras de radio FM y televisión utilizan polarización horizontal, especialmente para transmisiones de larga distancia o en áreas con edificios que podrían bloquear las señales verticales. Las antenas correspondientes suelen ser elementos paralelos al suelo, como dipolos horizontales.

La polarización lineal es la más sencilla de entender y generar. Para una recepción óptima con una señal linealmente polarizada, la antena receptora también debe tener la misma polarización y estar alineada correctamente. Un desajuste, por ejemplo, intentar recibir una señal horizontal con una antena vertical, provocará una pérdida significativa de señal.

Polarización Circular

En la polarización circular, el campo eléctrico de la onda no oscila en una línea recta, sino que rota en un círculo (o una elipse muy cercana a un círculo) a medida que la onda se propaga. Esta rotación puede ser hacia la derecha (Polarización Circular a Derecha - RHCP) o hacia la izquierda (Polarización Circular a Izquierda - LHCP), visto desde la dirección de propagación.

La polarización circular se genera combinando dos ondas linealmente polarizadas de igual magnitud y con 90 grados de desfase entre sí. Aunque es menos común en la radiodifusión FM terrestre estándar, es extremadamente útil en aplicaciones donde la orientación relativa entre la antena transmisora y receptora puede cambiar, como en las comunicaciones por satélite, sistemas móviles o de aeronaves. Su ventaja principal es que es menos sensible a la desalineación de la antena receptora. Una antena circularmente polarizada (RHCP) puede recibir señales RHCP con máxima eficiencia, pero también puede recibir señales LHCP (con una pérdida) y señales linealmente polarizadas (con una pérdida de 3 dB, independientemente de la orientación lineal).

Polarización Elíptica

La polarización elíptica es el caso más general. Ocurre cuando el campo eléctrico rota, pero su magnitud varía durante la rotación, trazando una elipse en lugar de un círculo perfecto. La polarización lineal y circular son casos especiales de polarización elíptica (una elipse 'aplastada' a una línea recta y una elipse con ejes iguales, respectivamente). En la práctica, debido a imperfecciones en las antenas o efectos del medio de propagación (como reflexiones), una señal diseñada para ser lineal o circular a menudo termina siendo elípticamente polarizada en cierta medida.

La Importancia de la Polarización en la Recepción de Radio

La elección y el ajuste de la polarización son críticos por varias razones:

Maximizar la Fuerza de la Señal: Como se mencionó, la eficiencia de la transferencia de energía de la onda a la antena receptora es máxima cuando las polarizaciones coinciden. Si una emisora transmite en polarización vertical, una antena vertical captará mucha más señal que una horizontal. Un desajuste total (polarizaciones ortogonales, como vertical vs. horizontal ideal) puede resultar teóricamente en una pérdida infinita, aunque en la práctica siempre hay algo de "fuga" debido a reflexiones y dispersión.

Reducir Interferencias: La polarización también es una herramienta para reducir la interferencia. Si dos emisoras operan en frecuencias cercanas o incluso la misma frecuencia (utilizando una técnica llamada reutilización de frecuencia por polarización), pueden usar polarizaciones diferentes. Un receptor sintonizado a una emisora con polarización vertical ignorará en gran medida la señal de una emisora con polarización horizontal en la misma frecuencia, mejorando la claridad y reduciendo el ruido.

Manejar Efectos Ambientales: El entorno por el que viaja la onda de radio puede afectar su polarización. Por ejemplo, la reflexión en edificios, montañas o incluso la lluvia pueden cambiar la polarización de una onda. Para señales terrestres, las reflexiones pueden crear múltiples copias de la señal que llegan a la antena con diferentes polarizaciones (multitrayecto). La polarización circular es a veces preferida en entornos complejos o móviles porque es menos susceptible a los efectos del multitrayecto y los cambios de orientación de la antena.

Diseño de Antenas: La polarización es un factor fundamental en el diseño de cualquier antena. La forma, el tamaño y la estructura de los elementos de la antena están diseñados para generar o recibir un tipo específico de polarización con la mayor 'pureza' posible. Por ejemplo, una simple varilla (monopolo o dipolo vertical) irradia y recibe predominantemente en polarización vertical. Un dipolo horizontal lo hace en polarización horizontal. Antenas más complejas, como las hélices o las antenas parche con múltiples puntos de alimentación, se utilizan para generar polarización circular o elíptica.

Polarización en la Práctica: Antenas Comunes

Pensemos en ejemplos cotidianos:

• La antena de látigo o varilla en la parte superior de un coche para la radio FM suele ser vertical, porque muchas emisoras FM transmiten con polarización vertical, y esta orientación también proporciona un patrón de radiación más omnidireccional, útil para un vehículo en movimiento.
• Las antenas de FM o TV en los tejados pueden ser horizontales o verticales, dependiendo de la polarización de las emisoras locales que se deseen recibir. Las antenas Yagi, por ejemplo, a menudo se montan horizontal o verticalmente según sea necesario.
• Las antenas Wi-Fi de varilla suelen ser verticales.
• Las antenas parabólicas para televisión por satélite a menudo utilizan polarización circular para evitar problemas de alineación precisa y permitir la reutilización de frecuencias.

Para el oyente de radio FM terrestre, la implicación principal es asegurarse de que su antena receptora esté correctamente orientada y diseñada para la polarización utilizada por la emisora deseada. Un simple ajuste en la orientación de una antena direccional puede marcar una gran diferencia en la calidad de la señal.

Consideraciones Adicionales

La 'calidad' de la polarización también es importante. Una onda nunca es perfectamente lineal o circular. Siempre hay un componente residual en la polarización 'cruzada' (la polarización ortogonal a la deseada). La relación entre la polarización principal (co-polarización) y la residual (polarización cruzada) se mide mediante parámetros como la Discriminación de Polarización Cruzada (XPD) o, para polarización circular/elíptica, la Relación Axial. Un valor alto de XPD (medido en dB) o un valor bajo de Relación Axial (cercano a 0 dB para circular perfecta) indica una polarización de alta calidad, lo cual es crucial en sistemas que dependen de la polarización para separar canales o reducir interferencias.

En el futuro, especialmente con el avance de tecnologías como 5G y sistemas de comunicaciones complejos, veremos un uso aún más sofisticado de la polarización. Las antenas inteligentes podrían ajustar dinámicamente su polarización para adaptarse a las condiciones cambiantes del canal (por ejemplo, debido a la lluvia o el movimiento) y optimizar continuamente la recepción. La integración de inteligencia artificial podría permitir a los sistemas predecir las mejores configuraciones de polarización.

Preguntas Frecuentes sobre Polarización

Aquí respondemos algunas dudas comunes:

¿Es lo mismo polarización vertical que horizontal?

No, son dos tipos diferentes de polarización lineal. La orientación del campo eléctrico es perpendicular en un caso y paralela al suelo en el otro. Una antena diseñada para una polarización no recibirá eficientemente la otra.

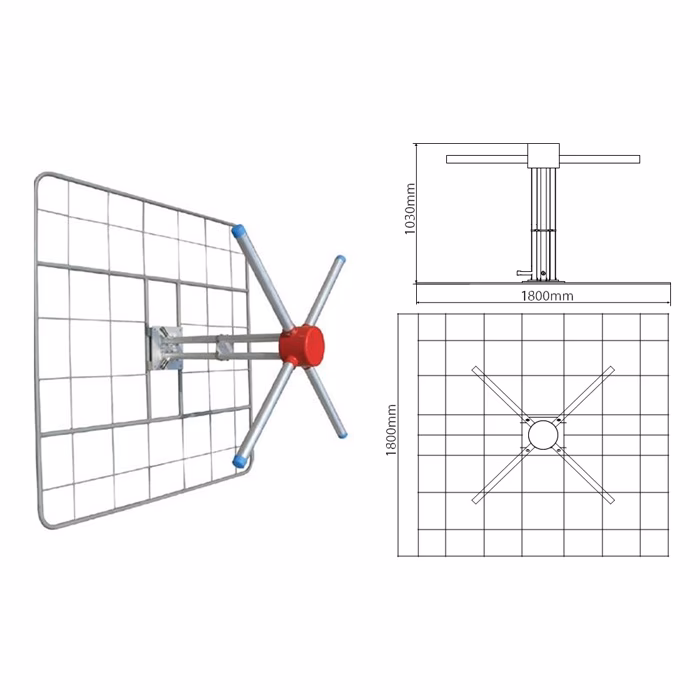

¿Qué polarización es mejor para la radio FM?

Depende de la polarización con la que transmita la emisora. Históricamente, muchas emisoras FM terrestres han usado polarización horizontal o vertical. Es común usar polarización vertical para señales móviles (coches) por su patrón de radiación. Algunas emisoras modernas pueden usar polarización elíptica (una mezcla de ambas) para mejorar la recepción en antenas tanto horizontales como verticales, aunque con una pequeña pérdida en ambos casos comparado con una coincidencia perfecta.

¿Por qué mi antena de coche es una varilla vertical?

Las antenas de varilla vertical son sencillas, robustas y, cuando se montan en un vehículo, suelen tener un patrón de radiación más o menos uniforme en todas las direcciones horizontales (omnidireccional). Esto es ideal para un receptor móvil que necesita captar señales desde cualquier dirección. Además, coincide con la polarización vertical utilizada por muchas emisoras FM.

¿Qué pasa si la polarización de mi antena no coincide con la de la emisora?

Sufrirás una pérdida de señal significativa. La potencia de la señal recibida será menor, lo que puede resultar en una recepción ruidosa, con interferencias o incluso la pérdida total de la señal, aunque la emisora esté transmitiendo con suficiente potencia.

¿La polarización afecta solo a la radio FM?

No, la polarización es una propiedad fundamental de todas las ondas electromagnéticas, incluyendo las ondas de radio en cualquier frecuencia (AM, FM, TV, Wi-Fi, señales móviles, satélite, etc.), así como la luz visible, los rayos X, etc. Su importancia práctica varía según la aplicación.

Tabla Comparativa: Polarización Lineal vs. Circular

Conclusión

La polarización es una característica fundamental de las ondas de radio que tiene un impacto directo y significativo en la calidad de la recepción. Ya sea que estemos sintonizando nuestra emisora de radio FM favorita en casa o en el coche, la coincidencia entre la polarización de la onda transmitida y la de nuestra antena es crucial para capturar la máxima energía de la señal y minimizar las interferencias. Mientras que la polarización lineal (vertical u horizontal) es la más común en la radiodifusión terrestre como la FM, otros tipos como la polarización circular juegan un papel vital en otras áreas de las comunicaciones inalámbricas, como los satélites, donde la orientación es variable.

Entender este concepto nos permite apreciar por qué la orientación de una antena de televisión en el tejado es importante o por qué una antena de coche vertical funciona bien para la radio FM. A medida que la tecnología de comunicaciones avanza, el control y la adaptación de la polarización seguirán siendo áreas clave de desarrollo para mejorar la eficiencia y fiabilidad de nuestras conexiones inalámbricas.
