Antenas Fractales: Pequeñas, Versátiles y Vitales

En el vertiginoso mundo de las telecomunicaciones y la electrónica, la necesidad de dispositivos más pequeños, eficientes y capaces de manejar múltiples funciones simultáneamente es constante. Un componente crucial en cualquier sistema de comunicación inalámbrica es la antena. Tradicionalmente, las antenas requerían tamaños considerables para operar eficazmente en ciertas frecuencias, lo que representaba un desafío para la miniaturización de dispositivos. Sin embargo, la adopción de principios matemáticos y geométricos innovadores ha dado lugar a soluciones sorprendentes, entre las que destacan las antenas fractales.

https://www.youtube.com/watch?v=0s

Estas antenas no son simplemente una curiosidad matemática aplicada a la ingeniería; representan una evolución significativa en el diseño de componentes de radiofrecuencia. Su diseño, basado en la geometría fractal, les confiere propiedades únicas que superan las limitaciones de las antenas convencionales en aspectos clave como el tamaño y la capacidad de operar en diversas frecuencias.

¿Qué es una Antena Fractal?

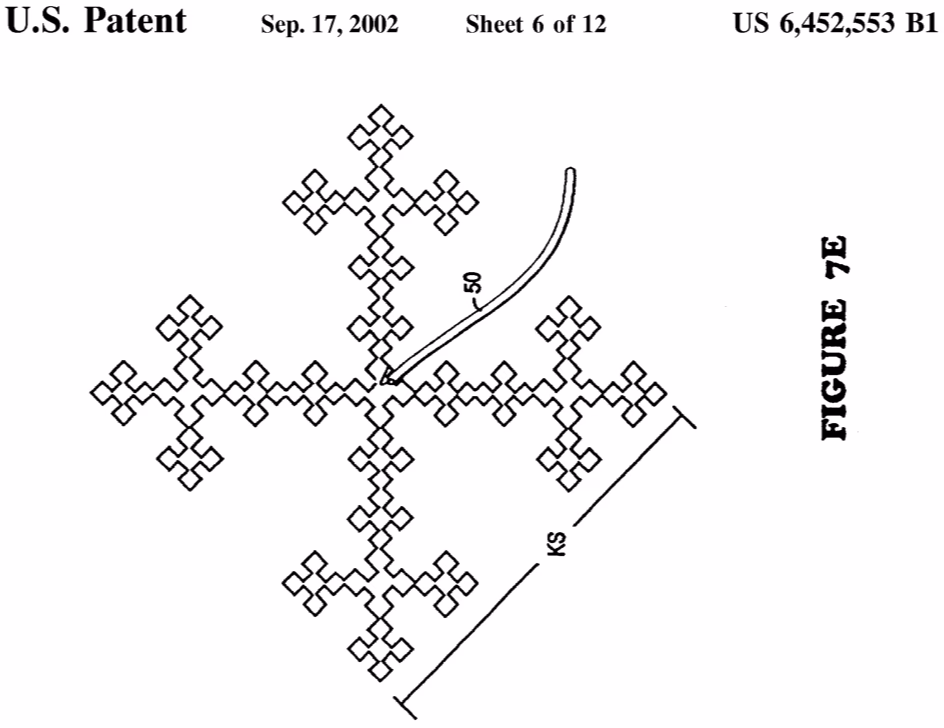

A diferencia de las antenas tradicionales que suelen tener formas simples (como varillas rectas o bucles), las antenas fractales incorporan patrones geométricos complejos que se repiten a diferentes escalas, una característica definitoria de los fractales. Esta auto-similitud a diferentes niveles dentro de la estructura de la antena es la clave de sus propiedades especiales. Piense en formas como el Triángulo de Sierpinski, la Curva de Koch o el Copo de Nieve de Koch; estas son el tipo de patrones que se utilizan para diseñar estas antenas.

La idea detrás de utilizar estructuras fractales para antenas surge de la observación de que las formas fractales pueden 'llenar' un área o volumen de manera muy eficiente. Aplicado a una antena, esto significa que una estructura fractal compacta puede interactuar con las ondas electromagnéticas de una manera que una forma simple y más grande lo haría, o incluso de maneras que las formas simples no pueden.

Cómo Funcionan las Antenas Fractales: Propiedades Clave

El funcionamiento de una antena fractal se deriva directamente de su geometría compleja y auto-similar. Estas formas intrincadas permiten que la antena resuene, o sea sensible, a múltiples frecuencias simultáneamente. Esto contrasta fuertemente con las antenas tradicionales, que generalmente están diseñadas para operar de manera óptima en una banda de frecuencia específica o en un rango muy limitado.

La capacidad multifrecuencia de las antenas fractales es una de sus ventajas más significativas. Un solo diseño de antena fractal puede reemplazar a varias antenas tradicionales, cada una sintonizada a una frecuencia diferente. Esto es posible porque los diferentes 'niveles' o 'escalas' de la estructura fractal resuenan a diferentes longitudes de onda (y por lo tanto, frecuencias). Las estructuras más grandes dentro del fractal responden a frecuencias más bajas (longitudes de onda más largas), mientras que los detalles más pequeños y repetidos responden a frecuencias más altas (longitudes de onda más cortas). Es como tener múltiples antenas integradas en una sola estructura compacta.

Otra propiedad fundamental es la reducción de tamaño. Las antenas fractales pueden ser considerablemente más pequeñas que las antenas tradicionales diseñadas para la misma frecuencia más baja. Los experimentos han demostrado que pueden operar eficientemente con tan solo una cuarta parte del tamaño de los diseños convencionales. Esta característica es invaluable en la electrónica moderna, donde el espacio dentro de los dispositivos es limitado y la miniaturización es una prioridad.

El rendimiento de una antena fractal, incluyendo las frecuencias a las que es sensible y su eficiencia, puede ser ajustado variando el número de 'iteraciones' del proceso fractal utilizado para su diseño. A medida que aumenta el número de iteraciones (es decir, se repite el patrón fractal más veces a escalas más pequeñas), la frecuencia más baja a la que la antena es sensible disminuye. Al mismo tiempo, se añaden sensibilidades a frecuencias más altas. Esto permite a los diseñadores ajustar con precisión el rango de frecuencias que la antena puede cubrir, optimizándola para aplicaciones específicas.

Ventajas sobre las Antenas Tradicionales

Las propiedades únicas de las antenas fractales se traducen en varias ventajas prácticas importantes:

• Compactez: Son significativamente más pequeñas, lo que facilita su integración en dispositivos electrónicos miniaturizados, como teléfonos móviles, sensores o equipos portátiles.
• Multifrecuencia: La capacidad de operar en múltiples bandas de frecuencia con una sola antena simplifica el diseño de los dispositivos, reduce el número de componentes necesarios (y por lo tanto, el costo y el espacio) y permite que un solo dispositivo maneje diferentes servicios de comunicación (por ejemplo, celular, Wi-Fi, Bluetooth, GPS) sin necesidad de múltiples antenas.
• Bajo Perfil: Muchas antenas fractales pueden diseñarse para ser planas o tener un perfil muy bajo, lo que las hace ideales para integrarse en superficies o dentro de carcasas delgadas.
• Ancho de Banda Amplio o Múltiple: Dependiendo del diseño fractal, pueden ofrecer un ancho de banda excepcionalmente amplio o múltiples bandas estrechas, adaptándose a diversas necesidades de comunicación.

¿Se Siguen Utilizando las Antenas Fractales? Aplicaciones Modernas

La respuesta corta es sí, definitivamente se siguen utilizando, y su uso se ha extendido a diversas áreas. Lejos de ser una tecnología puramente académica, las antenas fractales han encontrado su camino en productos comerciales y equipos especializados.

Varias empresas ya están empleando diseños fractales para crear antenas compactas y multifrecuencia para una variedad de aplicaciones. Un área importante es la de los teléfonos celulares. La necesidad de integrar múltiples tecnologías de comunicación (como 2G, 3G, 4G, 5G, Wi-Fi, Bluetooth y GPS) en dispositivos cada vez más delgados y pequeños ha hecho que las antenas fractales sean una solución muy atractiva.

Por ejemplo, la información disponible indica que empresas como Fractal Antenna Systems, fundada por Nathan Cohen, han desarrollado y producido antenas fractales para teléfonos móviles. Un caso notable es una antena basada en el patrón de Sierpinski que cabe dentro de la carcasa de un teléfono celular y, gracias a su capacidad multifrecuencia, permite la integración de funcionalidades como el GPS en el mismo dispositivo, utilizando la misma antena básica para varias señales.

Pero las aplicaciones no se limitan solo a los teléfonos móviles. Las antenas fractales también son valiosas en hardware de comunicaciones militares, donde el tamaño y el peso del equipo son críticos y la necesidad de comunicarse en diferentes frecuencias es común. Su compacidad y versatilidad las hacen ideales para equipos portátiles, vehículos aéreos no tripulados (drones) y sistemas de comunicación en el campo de batalla.

Otras aplicaciones incluyen:

• Redes inalámbricas locales (WLAN): Permitiendo puntos de acceso o dispositivos de red más compactos y versátiles.
• Antenas marítimas: Donde el espacio en barcos puede ser limitado y la necesidad de comunicaciones fiables en diversas frecuencias es esencial.
• Sistemas de RFID (Identificación por Radiofrecuencia): Para etiquetas y lectores más pequeños y de mayor alcance.
• Sistemas de satélite y aeroespaciales: Donde el peso y el volumen son factores extremadamente importantes.
• Sistemas de detección y radar: Aprovechando su ancho de banda y capacidad multifrecuencia.

La capacidad de obtener un rendimiento similar o superior al de las antenas tradicionales en un paquete mucho más pequeño y con la ventaja añadida de la multifrecuencia, asegura que las antenas fractales sigan siendo una tecnología relevante y en crecimiento en el campo de las telecomunicaciones.

Comparación Simplificada: Antenas Tradicionales vs. Fractales

Preguntas Frecuentes sobre Antenas Fractales

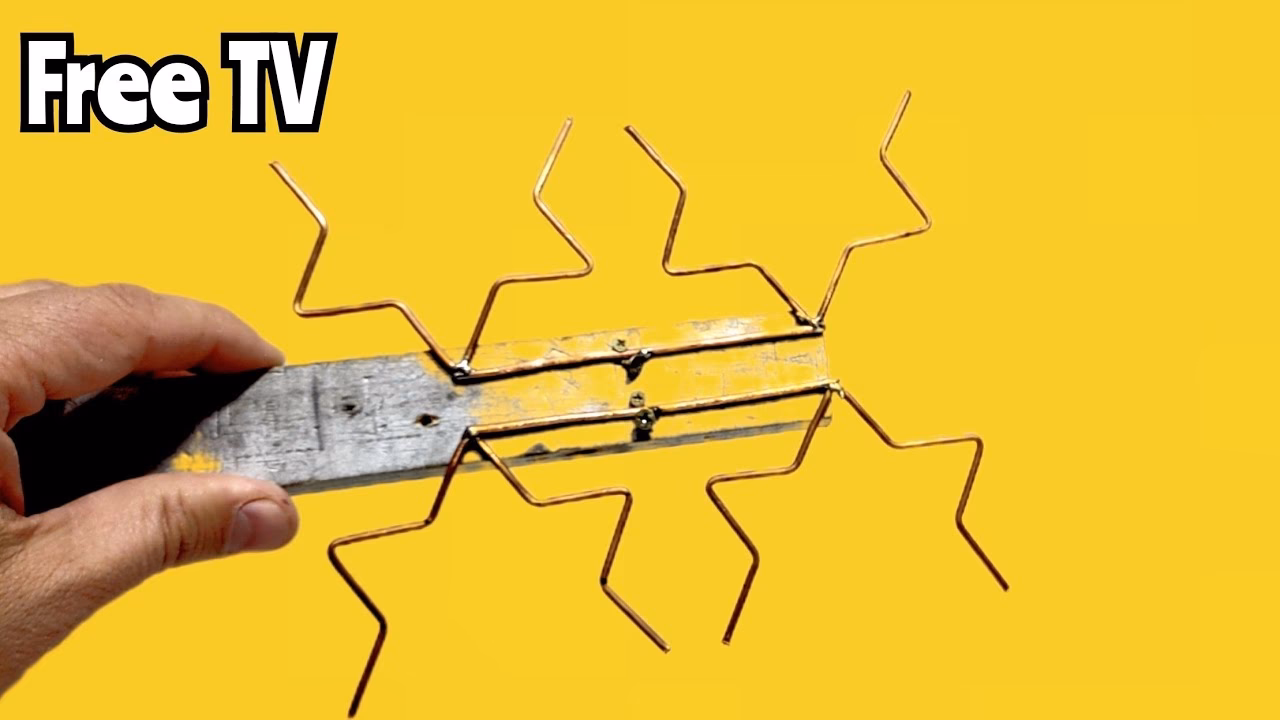

• ¿Cómo funciona una antena fractal exactamente?
  Funciona aprovechando su compleja geometría fractal. Las diferentes partes de la estructura, repetidas a distintas escalas, resuenan a diferentes frecuencias. Esto permite que una sola antena sea sensible a múltiples bandas de frecuencia simultáneamente, algo difícil de lograr con diseños tradicionales.
• ¿Se siguen utilizando las antenas fractales hoy en día?
  Sí, se utilizan activamente. Han sido adoptadas en diversas industrias, incluyendo la de teléfonos celulares, equipos de comunicación militar, redes inalámbricas y sistemas marítimos, debido a sus ventajas en tamaño y capacidad multifrecuencia.
• ¿Por qué las antenas fractales pueden ser más pequeñas?
  La geometría fractal permite que la antena 'empaquete' una longitud de cable o superficie resonante efectiva muy larga en un espacio físico mucho más pequeño. Es como doblar una línea larga de manera muy eficiente dentro de un área pequeña, lo que permite que interactúe con longitudes de onda más largas (frecuencias más bajas) a pesar de su reducido tamaño físico.
• ¿Qué papel juegan las 'iteraciones' en el diseño de una antena fractal?
  Las iteraciones se refieren a cuántas veces se repite el patrón fractal a escalas sucesivamente más pequeñas. Aumentar las iteraciones generalmente reduce la frecuencia más baja a la que la antena es sensible y añade la capacidad de operar en frecuencias más altas, ampliando o ajustando el rango de operación de la antena.

El Futuro de las Antenas Fractales

La investigación y el desarrollo en el campo de las antenas fractales continúan. A medida que la demanda de dispositivos más pequeños, más conectados y capaces de manejar una gama creciente de servicios inalámbricos aumenta, las propiedades únicas de las antenas fractales las posicionan como una solución clave para los desafíos de diseño de antenas. Su capacidad para ofrecer rendimiento multifrecuencia y reducción de tamaño en un solo componente las hace indispensables para la próxima generación de tecnología de comunicación, desde dispositivos IoT (Internet de las Cosas) hasta sistemas avanzados de radar y comunicación por satélite.
