Antenas: Isótropa vs Omnidireccional

Cuando pensamos en radio, comunicaciones inalámbricas o incluso sistemas como el Wi-Fi, un componente clave y a menudo subestimado es la antena. Las antenas son los 'altavoces' y 'oídos' de nuestros dispositivos, responsables de enviar y recibir las ondas electromagnéticas que transportan información. Pero no todas las antenas distribuyen o captan esta energía de la misma manera en todas direcciones. Entender cómo se comporta una antena es fundamental para comprender su alcance y efectividad. Dos términos que a menudo generan confusión son antena isótropa y antena omnidireccional. Aunque suenan similares, representan conceptos distintos en el mundo de la radiocomunicación.

La forma en que una antena irradia o recibe energía en diferentes direcciones se describe mediante su patrón de radiación. Este patrón es una representación visual o matemática de la intensidad de la señal a diferentes ángulos respecto a la antena. Es la clave para diferenciar los distintos tipos de antenas.

La Antena Isótropa: Un Ideal Teórico

Comencemos con la antena isótropa. Este es un concepto fundamental en ingeniería de antenas, pero es importante entender que una antena isótropa es puramente teórica. No puede construirse en la realidad.

Una antena isótropa se define como aquella que irradia energía electromagnética de manera uniforme en absolutamente todas las direcciones del espacio tridimensional. Imagina un punto en el espacio que emite ondas perfectamente esféricas a su alrededor, con la misma intensidad en cualquier dirección que mires. Su patrón de radiación sería una esfera perfecta centrada en la antena.

¿Por qué es importante si no existe? La antena isótropa sirve como un punto de referencia estándar para medir la ganancia de otras antenas. Cuando se habla de la ganancia de una antena en 'dBi', la 'i' significa 'respecto a isótropa' (relative to isotropic). Es un estándar global para comparar la capacidad de las antenas de concentrar energía en ciertas direcciones.

La Antena Omnidireccional: Uniformidad en un Plano

A diferencia de la isótropa, la antena omnidireccional es un tipo de antena que sí existe y es muy común en la práctica. Sin embargo, el término 'omnidireccional' puede ser un poco engañoso si se compara con la isótropa.

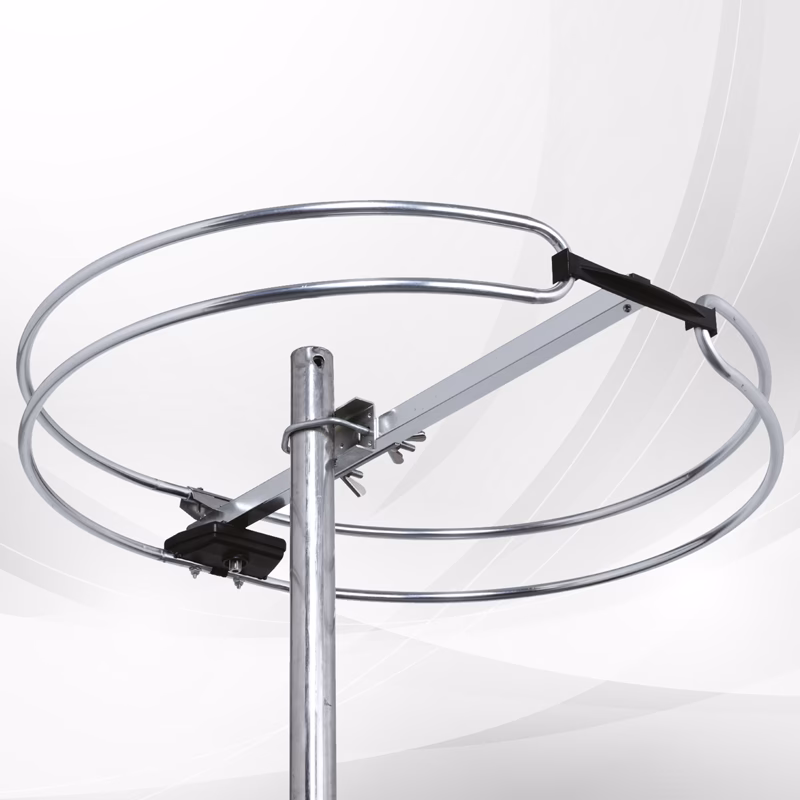

Una antena omnidireccional no irradia uniformemente en *todas* las direcciones del espacio 3D, sino que lo hace de manera uniforme en un *plano*. Piensa en una antena vertical recta, como las que se usan en muchos radios FM, en routers Wi-Fi o en la mayoría de los teléfonos móviles antiguos. Este tipo de antena (a menudo una variante del dipolo) irradia energía de forma muy similar en todas las direcciones horizontales (en un plano alrededor de ella), pero irradia muy poca o ninguna energía directamente hacia arriba o hacia abajo, a lo largo de su eje. Su patrón de radiación se parece más a un donut o un toroide.

El ejemplo clásico de una antena que exhibe un patrón omnidireccional en un plano es la antena dipolo de media longitud de onda. Esta antena, hecha de dos conductores rectos en línea, no irradia a lo largo de la línea formada por los conductores, pero sí lo hace de manera casi igual en todas las direcciones perpendiculares a esa línea. La ganancia de un dipolo típico es de aproximadamente 2.2 dBi (es decir, 2.2 dB más que una antena isótropa teórica en su dirección de máxima radiación).

Antenas Direccionales: Concentrando la Energía

Para entender mejor la diferencia, es útil compararlas con las antenas direccionales. Estas antenas están diseñadas específicamente para concentrar la mayor parte de su energía en una dirección particular, formando un 'haz'. Piensa en una antena parabólica o en las antenas tipo panel que se usan en muchas estaciones base de telefonía móvil o sistemas Wi-Fi de largo alcance. Su patrón de radiación es muy desigual, con un lóbulo principal fuerte en la dirección deseada y lóbulos laterales mucho más débiles en otras direcciones.

La ventaja de una antena direccional es su alta ganancia en la dirección del haz. La ganancia de una antena es una medida de cuánto más eficientemente irradia (o recibe) energía en una dirección particular en comparación con una antena de referencia (isótropa o dipolo). No es que la antena amplifique la potencia, sino que la redistribuye, quitando energía de direcciones menos útiles para concentrarla donde más se necesita.

Ganancia de Antena: Midiendo la Concentración de Energía

La ganancia es un concepto crucial. Se define como la relación entre la intensidad de radiación de una antena real en una dirección dada y la intensidad de radiación que tendría una antena isótropa ideal alimentada con la misma potencia total. Se expresa comúnmente en decibelios (dB).

Hay dos referencias principales para la ganancia:

• dBi: Ganancia respecto a una antena isótropa ideal. Es la referencia más común en especificaciones técnicas.
• dBd: Ganancia respecto a una antena dipolo de media longitud de onda (que, como vimos, tiene un patrón omnidireccional en un plano y una ganancia de 2.2 dBi). La relación es simple: Ganancia en dBd = Ganancia en dBi - 2.2 dB.

Una antena con alta ganancia direccional concentra la energía en un haz estrecho, lo que permite mayor alcance en esa dirección o una mejor capacidad para discriminar señales de diferentes direcciones. Una antena omnidireccional (en un plano) tiene menor ganancia en cualquier dirección particular que una direccional, pero cubre un área mucho más amplia (todo el horizonte).

Patrones de Radiación en la Práctica

Los patrones de radiación se representan gráficamente para mostrar cómo se distribuye la energía. Mientras que el patrón isótropo es una esfera perfecta (teórica), el patrón de una antena omnidireccional típica (como un dipolo vertical) es un toroide o 'donut'. La energía es máxima alrededor del 'agujero del donut' (el plano horizontal) y mínima en el centro del 'agujero' (a lo largo del eje vertical de la antena). El patrón de una antena direccional muestra un lóbulo principal prominente en la dirección de máxima radiación y lóbulos secundarios más pequeños en otras direcciones.

La polarización es otro factor importante que describe la orientación del campo eléctrico de la onda electromagnética. Puede ser lineal (vertical u horizontal), circular (derecha o izquierda) o elíptica. Para una transferencia de energía eficiente, la antena transmisora y receptora deben tener polarizaciones alineadas. Una antena lineal (como un dipolo) es sensible a la componente del campo eléctrico que está alineada con su eje. Si una onda polarizada linealmente llega con su campo eléctrico perpendicular al eje de un dipolo, la antena no detectará prácticamente nada. Una antena omnidireccional típica (dipolo vertical) emitirá o recibirá mejor señales con polarización vertical en su plano horizontal de máxima radiación. Las antenas direccionales pueden tener polarización lineal o circular, dependiendo de su diseño y aplicación.

¿Por Qué Elegir una u Otra?

La elección entre una antena omnidireccional y una direccional (la isótropa solo es una referencia) depende de la aplicación:

• Las antenas omnidireccionales (en un plano) son ideales cuando necesitas cubrir un área amplia a tu alrededor, como una estación de radio FM que transmite a una ciudad entera, o un punto de acceso Wi-Fi que cubre una casa. No importa mucho dónde esté el receptor (dentro del plano de cobertura), recibirá una señal similar.
• Las antenas direccionales se usan cuando quieres comunicarte con una estación específica o cubrir un área limitada con alta intensidad, como un enlace de larga distancia entre dos puntos, o un lector RFID que solo debe leer etiquetas en una zona de paso controlada. Permiten mayor alcance o una señal más robusta en la dirección deseada al concentrar la potencia.

Preguntas Frecuentes

¿Es una antena isótropa lo mismo que una omnidireccional?
No. Una antena isótropa es un modelo teórico que radia uniformemente en *todas* las direcciones del espacio tridimensional. Una antena omnidireccional real radia uniformemente solo en un *plano* (típicamente el horizontal), pero no a lo largo del eje perpendicular a ese plano.

¿Una antena con alta ganancia amplifica la señal?
No, una antena es un dispositivo pasivo. No añade potencia. La ganancia se refiere a su capacidad para concentrar la potencia de radiación en direcciones específicas, a expensas de otras direcciones.

Si mi antena Wi-Fi es omnidireccional, ¿por qué la señal es más débil en otras plantas de mi casa?
Las antenas Wi-Fi típicas (como un dipolo vertical) son omnidireccionales en el plano horizontal. Radian menos energía hacia arriba o hacia abajo (a lo largo de su eje). Además, las paredes y techos atenúan la señal, lo que contribuye a la pérdida de intensidad en diferentes pisos.

¿Por qué es importante la polarización?
La polarización debe coincidir entre la antena transmisora y receptora para maximizar la transferencia de energía. Una desalineación de polarización puede causar una pérdida significativa de señal.

Conclusión

En resumen, mientras que la antena isótropa es un concepto teórico esencial para la medición de la ganancia, la antena omnidireccional (en un plano) es un tipo práctico muy común, ideal para aplicaciones de cobertura amplia en una dirección particular (generalmente el horizonte). Ambas se diferencian claramente de las antenas direccionales, que concentran la energía en un haz estrecho para lograr mayor alcance o selectividad. Comprender estas diferencias, junto con conceptos como la ganancia y la polarización, nos ayuda a apreciar cómo las antenas dan forma al mundo invisible de las ondas de radio a nuestro alrededor.
