Antenas de Hilo: Fundamentos y Tipos

Una antena es un dispositivo fundamental en el mundo de las radiocomunicaciones, actuando como transductor entre la energía eléctrica y las ondas electromagnéticas en el espacio libre. Su objetivo principal es emitir o recibir estas ondas de manera eficiente. Las antenas transmisoras transforman energía eléctrica en ondas electromagnéticas, mientras que las receptoras realizan la función inversa.

Existe una vasta diversidad de tipos de antenas, cada una diseñada para propósitos específicos. Algunas buscan expandir la potencia radiada de forma amplia (no directivas), como las utilizadas en estaciones de radio comercial o bases de telefonía móvil, mientras que otras requieren ser altamente directivas para enfocar la potencia en una dirección particular y evitar interferencias, como las empleadas en radioenlaces.

La clasificación tradicional de las antenas se basa a menudo en su forma, la distribución del campo electromagnético o la tecnología utilizada. Sin embargo, una clasificación práctica las divide en tipos básicos: antenas de hilo, antenas de apertura, antenas planas y agrupaciones de antenas (arrays).

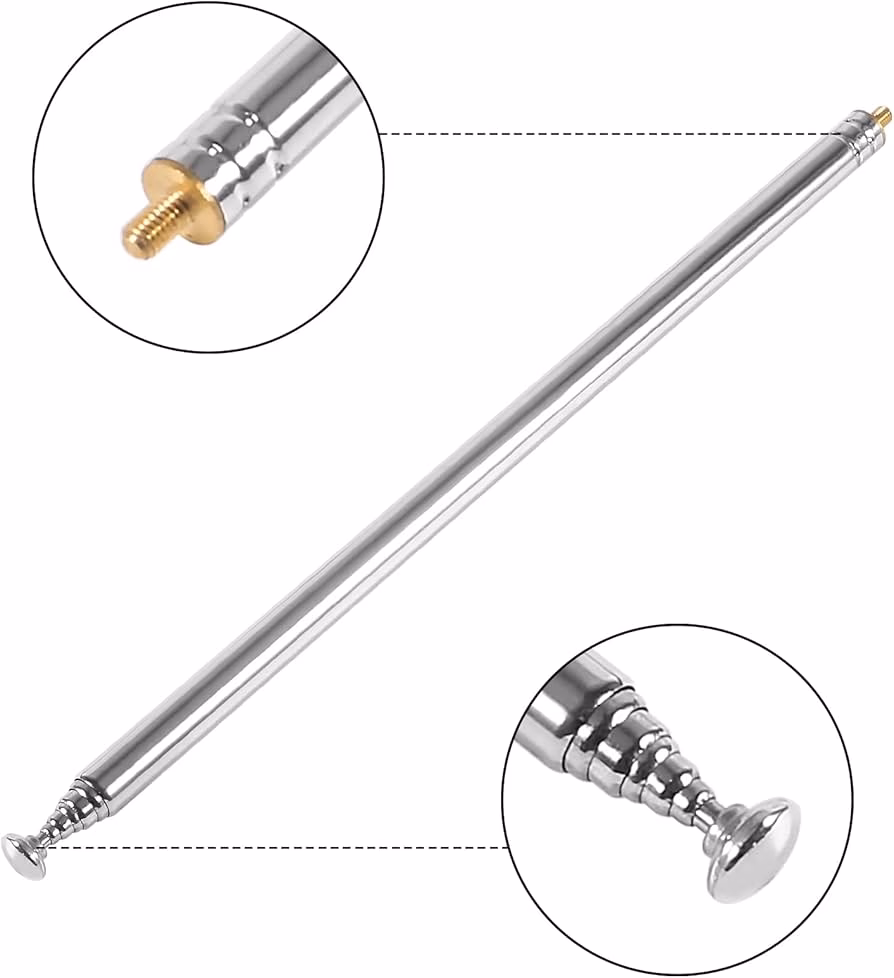

Las antenas de hilo constituyen uno de los tipos más fundamentales y extendidos. Se caracterizan porque sus elementos radiantes son conductores de hilo con una sección transversal despreciable en comparación con la longitud de onda de trabajo. Sus dimensiones suelen ser, como máximo, del orden de una longitud de onda. Son ampliamente utilizadas en bandas de frecuencia que van desde MF (Media Frecuencia), HF (Alta Frecuencia), VHF (Muy Alta Frecuencia) hasta UHF (Ultra Alta Frecuencia).

Algunos ejemplos notables de antenas de hilo incluyen el dipolo, el monopolio, la antena Yagi y la antena log periódica. Comprender sus características y funcionamiento es clave para entender cómo se irradia y recibe la energía en diversas aplicaciones de radiofrecuencia.

Características Clave de las Antenas

Antes de profundizar en los tipos de antenas de hilo, es importante entender algunos parámetros generales que definen el rendimiento de cualquier antena:

Diagrama de Radiación

Es una representación gráfica de las características de radiación de una antena en función de la dirección (azimutal y elevación). Lo más común es mostrar la densidad de potencia radiada. Permite clasificar las antenas como isotrópicas (teórica, radia igual en todas direcciones), omnidireccionales (radia igual en un plano, típicamente horizontal) o directivas (concentra la radiación en una o varias direcciones).

Directividad (D)

Se define como la relación entre la intensidad de radiación de una antena en la dirección de máxima radiación y la intensidad de radiación de una antena isotrópica que radia con la misma potencia total. No tiene unidades, pero se suele expresar en dBi (decibelios respecto a una antena isotrópica). Una alta directividad implica que la antena concentra la energía en un haz más estrecho.

Ganancia (G)

Es la ganancia de potencia en la dirección de máxima radiación. Se relaciona con la directividad pero también tiene en cuenta las pérdidas de eficiencia de la antena. La ganancia se produce por el efecto de la directividad al concentrarse la potencia. Su unidad es el dBd (decibelios respecto a un dipolo de media onda) o el dBi. La relación entre ganancia y directividad es una medida de la eficiencia de la antena.

Eficiencia (e)

Es la relación entre la potencia radiada por la antena y la potencia entregada a sus terminales. También puede definirse como la relación entre la ganancia y la directividad (e = G/D). Una eficiencia alta significa que una mayor parte de la potencia de entrada se convierte en potencia radiada, en lugar de disiparse como calor.

Impedancia de Entrada

Es la relación entre la tensión y la corriente en los terminales de la antena. Es un número complejo Z = V/I. La parte real es la Resistencia de Antena, y la parte imaginaria es la Reactancia. Las antenas se consideran resonantes cuando su reactancia de entrada es cero.

Resistencia de Antena

Es la parte real de la impedancia de entrada. Es la suma de la resistencia de radiación y la resistencia de pérdidas. La resistencia de radiación es un concepto teórico que representa la resistencia que disiparía la misma potencia que la antena irradia. No se puede medir directamente, pero se calcula como la potencia radiada dividida por el cuadrado de la corriente en el punto de alimentación.

Ancho de Banda

Es el rango de frecuencias en el cual los parámetros de la antena (como impedancia, ganancia, polarización) cumplen con ciertas especificaciones. Puede definirse un ancho de banda de impedancia, de ganancia, etc. Se determina a menudo por las frecuencias fuera de las cuales el nivel de energía decrece más de 3 dB.

Polarización

Describe la figura geométrica que traza el extremo del vector campo eléctrico a una distancia dada de la antena al variar el tiempo. Puede ser lineal (horizontal, vertical, inclinada), circular (a derechas o izquierdas) o elíptica (a derechas o izquierdas). El diagrama copolar representa la radiación con la polarización deseada, y el diagrama contrapolar (crosspolar) con la polarización contraria. Existe un coeficiente de desacoplo por polarización que mide cuánta potencia puede recibir una antena de una polarización dada de un campo incidente con otra polarización.

Relación F/B (Front/Back)

Es la relación entre la máxima potencia radiada en una dirección y la potencia radiada en el sentido opuesto (180 grados). A menudo se expresa en dB. Indica qué tan buena es una antena para rechazar señales provenientes de su parte trasera. Es un parámetro útil cuando la interferencia trasera es una preocupación crítica, aunque su valor puede variar significativamente entre canales.

Tipos Específicos de Antenas de Hilo

Dentro de la categoría de antenas de hilo, encontramos diseños con diferentes características y aplicaciones:

Antenas Dipolo

El dipolo es quizás la antena de hilo más fundamental y simple desde un punto de vista teórico. Consiste en dos conductores (hilos) alimentados en el centro.

Dipolo Corto

Es un dipolo cuya longitud total (L) es mucho menor que la mitad de la longitud de onda (½λ). Se utilizan en situaciones donde un dipolo de media onda sería demasiado grande, como en frecuencias muy bajas (por ejemplo, a 1 MHz, ½λ es 150 metros).

Dipolo de Media Onda

Es un dipolo cuya longitud total es aproximadamente igual a la mitad de la longitud de onda (½λ). Es un diseño resonante y muy común.

Dipolo Doblado

Consiste en dos dipolos paralelos cuyas puntas están unidas (cortocircuitados), y uno de ellos es alimentado en el centro. Una de sus principales ventajas es un ancho de banda superior al del dipolo simple, ya que sus reactancias tienden a compensarse. Además, presenta una mayor impedancia de entrada. Analizando las corrientes en 'modo par' y 'modo impar', se demuestra que la impedancia de un dipolo doblado es aproximadamente 4 veces la impedancia de un dipolo simple aislado de la misma longitud. El diagrama de radiación, sin embargo, es similar al de un dipolo simple.

Antena Yagi

La antena Yagi-Uda (comúnmente llamada Yagi) es una antena de hilo directiva muy popular. Consiste en un dipolo (elemento excitado o activo) al que se le añaden elementos 'parásitos': uno o más reflectores detrás del dipolo y uno o más directores delante. Estos elementos parásitos no están conectados directamente a la línea de transmisión, pero interactúan con el campo electromagnético del dipolo para modificar el diagrama de radiación, concentrando la energía en la dirección de los directores y atenuándola en la dirección del reflector.

• Los elementos directores (delante del dipolo) refuerzan la señal en el sentido de emisión o recepción deseado.
• Los elementos reflectores (detrás del dipolo) bloquean o atenúan la señal en la dirección opuesta.

La adición de elementos parásitos aumenta significativamente la directividad y, por ende, la ganancia de la antena. Cuantos más directores tenga una antena Yagi (dentro de límites prácticos), mayor será su ganancia y directividad. El número de elementos y su longitud y separación determinan el ancho de banda y la direccionalidad.

Las antenas Yagi son muy utilizadas para la recepción de señales de TV y FM, así como en comunicaciones militares y otras aplicaciones donde se requiere direccionalidad y una ganancia moderada a alta.

Antena Log Periódica

Una antena log periódica es otro tipo de antena de hilo directiva, pero con una característica clave que la diferencia de la Yagi: es una antena de banda ancha. Sus parámetros (impedancia, diagrama de radiación) son una función periódica del logaritmo de la frecuencia de operación. Se construyen con elementos (típicamente dipolos) de longitudes y separaciones que varían logarítmicamente a lo largo de la estructura.

A diferencia de la Yagi, que tiene un solo elemento excitado, una log periódica recibe alimentación en todos sus elementos. La región de la antena que resuena y, por lo tanto, es 'activa' en un momento dado, cambia con la frecuencia. En frecuencias bajas, los elementos más largos son activos; en frecuencias altas, los elementos más cortos son activos. Esto le permite operar eficientemente en un rango muy amplio de frecuencias, a diferencia de la Yagi, que es más de banda estrecha.

La log periódica mantiene una impedancia de entrada y un diagrama de radiación relativamente constantes en todo su ancho de banda de operación. Esto la hace ideal para aplicaciones que requieren cubrir un amplio espectro de frecuencias, como antenas de TV o FM que reciben múltiples canales.

Comparación de Antenas: Yagi vs. Parabólica (Relación F/B)

Aunque las antenas de hilo y las parabólicas son tipos diferentes (hilo vs. apertura con reflector), la relación F/B se menciona como un parámetro comparativo en el texto proporcionado. Esto ilustra cómo los parámetros técnicos ayudan a elegir la antena adecuada.

Esta tabla muestra que las antenas parabólicas, al ser altamente directivas, tienen una capacidad mucho mayor para rechazar señales que provienen de la parte trasera en comparación con una antena Yagi típica. Esto puede ser crucial en entornos con mucha interferencia.

Agrupaciones (Arrays) de Antenas de Hilo

Las antenas de hilo también pueden combinarse en agrupaciones o arrays. Un array de antenas consiste en un conjunto de dos o más elementos radiantes individuales, a menudo idénticos y con la misma orientación, alimentados desde un mismo terminal mediante redes lineales. La característica principal de los arrays es que su diagrama de radiación es modificable. Esto se logra controlando individualmente la amplitud y la fase de la señal que alimenta a cada elemento del array.

El comportamiento de un array se analiza a menudo mediante el 'factor de arreglo', que es el diagrama de radiación de la agrupación asumiendo elementos isotrópicos. El diagrama de radiación total del array es el producto del diagrama de radiación de un solo elemento por el factor de arreglo. Las agrupaciones se utilizan para construir 'antenas inteligentes', que pueden adaptar sus haces de radiación para mejorar el rendimiento del sistema (mayor directividad, mayor selectividad angular).

En el diseño de arrays, es importante considerar el acoplamiento entre los elementos radiantes, ya que la presencia de un elemento cercano puede influir en la radiación de otro.

Otros Tipos de Antenas (Mencionados en la Fuente)

Si bien el foco principal son las antenas de hilo, el texto proporcionado describe extensamente otros tipos, lo que ayuda a poner a las antenas de hilo en contexto dentro del amplio mundo de las antenas.

Antenas de Apertura

Utilizan superficies o aperturas para dirigir el haz electromagnético, concentrando la emisión y recepción. La más conocida es la antena parabólica, usada en radioenlaces terrestres y satelitales. La ganancia de una parabólica está relacionada con el tamaño de su superficie reflectora. Otros ejemplos son las antenas de bocina.

Antenas con Reflector

Se basan en la reflexión de ondas electromagnéticas para lograr direccionalidad. La forma más común del reflector es parabólica, con un alimentador (a menudo una bocina) en el foco. Tipos incluyen:

• Foco Primario: El alimentador está en el foco, en el centro del reflector. Tiene un rendimiento típico del 60%.
• Offset: El reflector es una sección de un paraboloide, y el foco está desplazado fuera de la superficie principal. Esto reduce el bloqueo del alimentador, aumentando el rendimiento (70% o más).
• Cassegrain: Utiliza un subreflector hiperbólico además del reflector parabólico principal. Se usa en antenas muy grandes para facilitar el acceso al alimentador, que está cerca del reflector principal.

Las antenas con reflector parabólico se usan extensivamente en bandas de UHF, SHF y EHF, especialmente para comunicaciones por satélite y radar.

Antenas de Bocina (Horn)

Son un tipo de antena de apertura que a menudo se utilizan como alimentadores para antenas con reflector (como las parabólicas), situadas en el foco para 'iluminar' el reflector. Pueden ser piramidales (para polarización lineal) o cónicas (para polarización circular). También pueden usarse solas para cobertura amplia.

Lentes Dieléctricas

Pueden colocarse en la apertura de una antena (como una bocina) para transformar una onda esférica en una onda plana, aumentando la directividad y ganancia al corregir errores de fase y hacer la iluminación más uniforme.

Preguntas Frecuentes sobre Antenas

Aquí respondemos algunas preguntas comunes basadas en la información proporcionada:

¿Qué diferencia a una antena elemental, resonante y directiva?

La diferencia radica en la relación entre las dimensiones de la antena y la longitud de onda de la señal. Las elementales son mucho más pequeñas que la longitud de onda; las resonantes tienen dimensiones del orden de media longitud de onda; y las directivas son mucho más grandes que la longitud de onda.

¿Qué es la resistencia de radiación?

Es un concepto teórico que representa la parte de la resistencia de la antena asociada a la energía que es efectivamente irradiada como ondas electromagnéticas, en contraposición a la energía que se disipa como calor (resistencia de pérdidas). Se calcula a partir de la potencia radiada y la corriente en el punto de alimentación.

¿Por qué es importante la polarización de una antena?

La polarización (lineal, circular, elíptica) describe la orientación del campo eléctrico de la onda. Para una recepción eficiente, la polarización de la antena receptora debe coincidir con la polarización de la onda incidente. La falta de coincidencia resulta en una pérdida de potencia recibida (medida por el coeficiente de desacoplo por polarización).

¿Cuál es la ventaja de una antena log periódica sobre una Yagi?

La principal ventaja de la log periódica es su ancho de banda mucho más amplio y su impedancia de entrada relativamente constante en ese rango de frecuencias. La Yagi, aunque ofrece alta ganancia, es típicamente de banda más estrecha.

¿Cómo funcionan los elementos 'parásitos' (directores y reflectores) en una antena Yagi?

Estos elementos no están conectados directamente a la fuente, pero están diseñados para interactuar con el campo del elemento excitado. Los directores (delante) se dimensionan para que la onda dispersada por ellos se sume constructivamente al campo en la dirección de avance. Los reflectores (detrás) se dimensionan para que la onda dispersada por ellos se sume destructivamente en la dirección trasera y constructivamente en la dirección de avance, 'reflejando' la energía hacia adelante. Esto concentra el haz y aumenta la ganancia en una dirección.

Conclusión

Las antenas de hilo son un pilar fundamental en la tecnología de radiofrecuencia, desde las simples dipolos hasta las más complejas Yagis y log periódicas. Su diseño, basado en conductores de hilo, las hace versátiles y adecuadas para una amplia gama de aplicaciones en diversas bandas de frecuencia. Comprender los parámetros que definen su rendimiento, como la directividad, ganancia, impedancia y diagrama de radiación, es esencial para seleccionar o diseñar la antena adecuada para cada necesidad de comunicación, ya sea para radiodifusión FM, televisión, comunicaciones militares o radioafición.
