Guía de Antenas: Conexiones y Tipos

La correcta configuración de un sistema de recepción de señal es fundamental para garantizar un rendimiento óptimo, ya sea que estemos lidiando con señales de sistemas de navegación global (GNSS) o con la recepción de televisión, ya sea satelital o terrestre. En ocasiones, surge la necesidad de conectar varios dispositivos receptores a una única antena, lo que introduce consideraciones técnicas específicas para asegurar que todos los equipos reciban una señal adecuada sin interferencias ni pérdidas significativas. Asimismo, comprender las diferencias entre los distintos tipos de antenas, como las parabólicas utilizadas para señales satelitales y las aéreas convencionales para señales terrestres, es crucial para seleccionar el equipo correcto y configurarlo adecuadamente para el tipo de señal que deseamos captar.

https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD

Este artículo explora dos escenarios comunes en el mundo de la recepción de señales: cómo compartir una única antena entre múltiples receptores y las distinciones fundamentales entre las antenas parabólicas y las aéreas tradicionales, abordando su funcionamiento, aplicaciones y la viabilidad de reutilizar un tipo de antena para un propósito diferente al de su diseño original. Profundizaremos en los componentes necesarios, los desafíos técnicos y los pasos clave para una instalación y mantenimiento exitosos, basándonos estrictamente en la información proporcionada.

Compartiendo una Antena Única con Múltiples Receptores

Conectar varios receptores a una sola antena es una práctica común en diversas aplicaciones, especialmente cuando se trata de sistemas que dependen de una única fuente de señal, como puede ser el caso de la recepción de señales GNSS (Sistemas Globales de Navegación por Satélite). Sin embargo, esta conexión directa no es posible ni recomendable sin el equipo intermedio adecuado. La solución estándar para este escenario es la inserción de un splitter o divisor.

Un splitter es un dispositivo diseñado específicamente para tomar la señal de una sola entrada (proveniente de la antena) y distribuirla a múltiples salidas (conectadas a los receptores). Al utilizar un splitter, se logra que cada receptor pueda acceder a la señal captada por la antena simultáneamente. Un aspecto crítico a considerar en la conexión de múltiples receptores, particularmente con antenas activas como las utilizadas en sistemas GNSS que contienen un amplificador de bajo ruido (LNA) integrado en la antena, es la gestión de la alimentación de corriente continua (DC).

Las antenas activas requieren alimentación eléctrica para que su LNA funcione correctamente. Cuando se utiliza un splitter, este debe estar diseñado de manera que permita que solo uno de los receptores conectados suministre esta energía a la antena. El splitter bloquea el paso de corriente DC desde los otros receptores, evitando así conflictos de alimentación o el envío de energía de vuelta al receptor que sí está alimentando la antena. En una configuración típica con dos receptores, uno de ellos se encargará de proporcionar los +5.0 VDC (un voltaje común para muchos LNAs de antenas GNSS) necesarios para la antena.

Es indispensable que los receptores que no están designados para alimentar la antena tengan su salida de alimentación LNA interna desactivada. Esto se logra generalmente mediante un comando específico del receptor, como `ANTENNAPOWER OFF`. Desactivar esta función previene posibles daños al splitter o a los receptores, y asegura que el sistema de alimentación de la antena funcione como está previsto, recibiendo energía únicamente de la fuente designada.

Manejando la Pérdida de Señal y la Amplificación

La adición de un splitter en la ruta de la señal introduce una pérdida inherente. Además de la pérdida causada por el propio splitter, también hay pérdidas en los cables que conectan la antena al splitter y el splitter a cada receptor, así como en cualquier otro componente adicional en la cadena. Si la ganancia total de la señal en el punto de entrada del receptor cae por debajo de un umbral mínimo (por ejemplo, +15 dB en el caso de los receptores GNSS mencionados), la calidad de la señal puede verse comprometida.

Para contrarrestar esta pérdida y asegurar que la señal llegue a los receptores con la intensidad adecuada, puede ser necesario instalar un amplificador en línea. Este amplificador debe colocarse estratégicamente en la ruta de la señal. El lugar más efectivo para instalar un amplificador en línea es inmediatamente después del LNA de la antena (si es una antena activa) o lo más cerca posible de la antena, donde la relación señal/ruido (SNR) es típicamente más alta. Esto minimiza la amplificación del ruido acumulado en la ruta de la señal.

Consideremos un ejemplo para ilustrar la necesidad de amplificación. Si una antena activa proporciona una ganancia de +30 dB, pero la conexión entre la antena y el splitter introduce una pérdida de -5 dB, el splitter añade otra pérdida de -5 dB, y el cable entre el splitter y un receptor reduce la señal en -10 dB, la ganancia total antes del receptor sería de +30 - 5 - 5 - 10 = +10 dB. Si el requisito mínimo de ganancia de entrada es +15 dB, se necesitaría una amplificación adicional de al menos +5 dB. Si el objetivo es alcanzar una ganancia neta de entrada de RF de +25 dB, entonces se requeriría una amplificación de +15 dB.

Algunos amplificadores en línea requieren alimentación externa. En estos casos, se necesita un bias-T. Un bias-T es un pequeño dispositivo que permite inyectar corriente DC en la línea de señal RF para alimentar el amplificador, sin que esta corriente afecte al receptor conectado. Al igual que con el splitter, el bias-T debe incluir circuitería para prevenir que la energía DC se envíe de vuelta al receptor. Cuando se utiliza un amplificador en línea con alimentación externa y bias-T, es probable que se deba desactivar la alimentación LNA interna en todos los receptores conectados mediante el comando `ANTENNAPOWER OFF`, ya que la alimentación del amplificador ahora proviene de una fuente externa a través del bias-T. Existen otras soluciones de instalación basadas en los requisitos de alimentación del amplificador en línea, como se menciona en contextos específicos de baja ganancia de entrada.

Antenas Parabólicas vs. Antenas Terrestres: Diferencias Clave

El mundo de la recepción de señales televisivas y de radio se divide principalmente en dos grandes categorías basadas en la fuente de la señal: satelital y terrestre. Las antenas diseñadas para cada una de estas fuentes son fundamentalmente diferentes en su diseño, funcionamiento y aplicación.

Las antenas parabólicas, a menudo asociadas con servicios de televisión por satélite como Sky, están diseñadas para capturar señales débiles provenientes de satélites geoestacionarios ubicados a miles de kilómetros de distancia. Su característica más distintiva es su forma parabólica, que actúa como un espejo cóncavo para las ondas de radio. La superficie curva de la parábola recoge las señales paralelas que llegan del satélite y las refleja hacia un punto focal único, donde se encuentra el feedhorn (o LNB, que incluye el feedhorn y el amplificador/conversor de bajo ruido). Esta concentración de la señal en el feedhorn aumenta drásticamente la intensidad de la señal captada, permitiendo la recepción de transmisiones muy lejanas.

Para que una antena parabólica funcione eficazmente, debe estar alineada con precisión hacia la posición orbital del satélite. La alineación implica ajustar dos ángulos principales: el acimut (ángulo horizontal) y la elevación (ángulo vertical), así como, en algunos casos, la polarización del LNB. Cualquier obstrucción en la línea de visión directa entre la antena y el satélite (como árboles o edificios) puede degradar o bloquear completamente la señal.

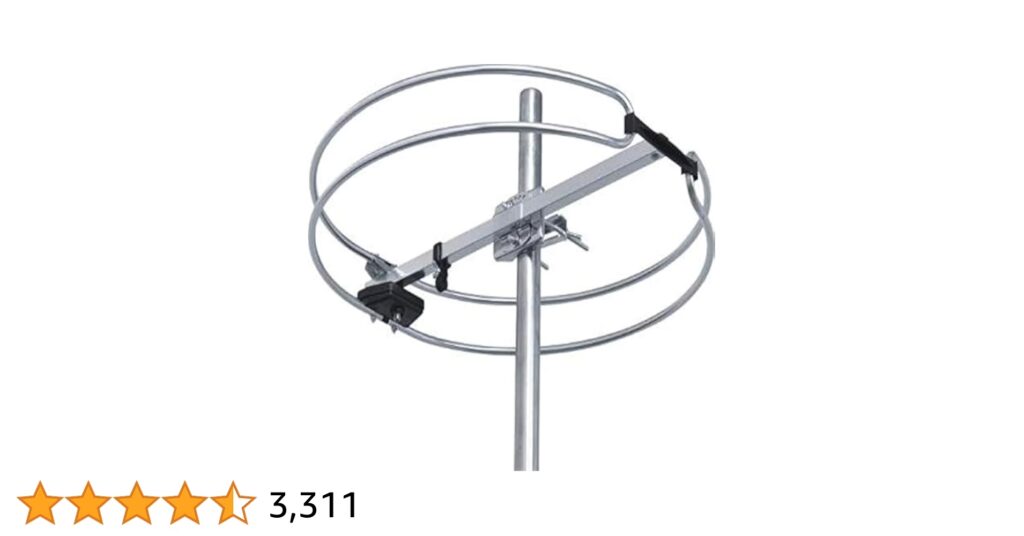

En contraste, las antenas terrestres (o aéreas) están diseñadas para recibir señales de transmisores ubicados en tierra. Estas señales, típicamente en las bandas UHF y VHF, son las utilizadas para la televisión digital terrestre (TDT) o servicios como Freeview. Las antenas terrestres vienen en diversas formas y tamaños (como dipolos, Yagis, etc.), optimizadas para capturar ondas de radio que se propagan más cerca del suelo. No requieren una alineación tan precisa como las parabólicas, aunque orientarlas hacia el transmisor más cercano mejora la recepción.

Una diferencia crucial es el procesamiento de la señal. Las señales satelitales captadas por una antena parabólica requieren un decodificador (como un Sky Box) para ser transformadas en una señal de video y audio que un televisor pueda mostrar. Las señales terrestres captadas por una antena aérea, en cambio, a menudo pueden ser procesadas directamente por el sintonizador de TDT integrado en los televisores modernos, sin necesidad de un decodificador externo adicional para canales abiertos.

La aplicación típica de cada tipo de antena también difiere. Las antenas terrestres son ideales en áreas urbanas o suburbanas con buena cobertura de transmisores. Las antenas parabólicas son a menudo la mejor o única opción en áreas rurales o remotas donde la señal terrestre es débil o inexistente.

¿Se Puede Usar una Antena Parabólica como Antena Terrestre?

Dada la fundamental diferencia en el diseño y propósito, no se puede utilizar una antena parabólica directamente como una antena terrestre convencional. Están diseñadas para capturar diferentes tipos de señales (satelitales vs. terrestres) que operan en rangos de frecuencia y con características de propagación distintas. Intentar usar una antena parabólica para recibir señales terrestres no producirá resultados efectivos porque su forma y el equipo asociado (LNB) están optimizados para las microondas satelitales, no para las ondas de radio terrestres en UHF/VHF.

Conectando una Antena Parabólica para Recepción Terrestre (Freeview)

Aunque no se puede usar una antena parabólica como si fuera una antena terrestre, la información proporcionada sugiere la posibilidad de "integrar" o "conectar" una antena parabólica con servicios que típicamente usan antenas terrestres, como Freeview. Sin embargo, el texto enfatiza que este proceso no es directo y es complejo, requiriendo reconfiguración y equipo específico.

La complejidad radica en que Freeview depende de señales terrestres, mientras que la antena parabólica recibe señales satelitales. Para "unir" estos mundos, se necesitaría equipo capaz de manejar ambas fuentes de señal. Esto podría implicar el uso de un set-top box o dobles sintonizadores que puedan recibir y procesar tanto la señal satelital (si se usa la parabólica para su propósito original, quizás para canales satelitales que Freeview no ofrece) como la señal terrestre (que requeriría una antena terrestre separada). El texto menciona que cambiar la configuración requiere reconfiguración y posiblemente nuevo cableado, haciendo el proceso complejo y con una efectividad que puede ser variable, no siempre garantizando resultados satisfactorios.

Aquí se presenta una tabla comparativa que resume las diferencias clave:

Esta tabla refuerza que, aunque se hable de "integrar", la antena parabólica en sí misma no recibe señales terrestres. La "conexión" a Freeview probablemente se refiere a tener un sistema que combine la recepción satelital (si se desea) y la terrestre, manejado por un equipo compatible.

Asegurando una Recepción Óptima: Alineación y Solución de Problemas

Independientemente del tipo de antena que se utilice, una correcta instalación y mantenimiento son vitales para una recepción de señal de alta calidad. Para las antenas parabólicas, la alineación precisa es el factor más crítico. Una alineación incorrecta puede resultar en una calidad de canal deficiente o, peor aún, en la pérdida total de la señal.

Para alinear una antena parabólica, se recomienda utilizar una herramienta como un buscador de satélites y una brújula. Primero, hay que asegurarse de que no haya obstrucciones físicas (árboles, edificios) en la línea de visión directa entre la antena y el satélite al que se desea apuntar. Luego, se ajustan cuidadosamente el acimut (ángulo horizontal) y la elevación (ángulo vertical) de la antena según las coordenadas del satélite. Puede ser necesario realizar ajustes finos mientras se monitorea el indicador de calidad de señal en el receptor para maximizar la intensidad de la señal.

La solución de problemas de señal es un proceso metódico. Si experimentas problemas con la recepción (ya sea satelital o terrestre, dependiendo de tu configuración), sigue estos pasos:

• Verifica la Alineación: Para antenas parabólicas, confirma que la alineación con el satélite sea precisa usando tus herramientas. Para antenas terrestres, asegúrate de que esté orientada correctamente hacia el transmisor.
• Inspecciona las Conexiones: Revisa que todos los cables coaxiales estén firmemente conectados tanto en la antena como en el receptor (o splitter/amplificador). Asegúrate de que los conectores no estén dañados ni corroídos. Un cable suelto o dañado es una causa común de pérdida de señal.
• Evalúa las Obstrucciones: Confirma que no haya nuevos obstáculos que bloqueen la línea de visión de tu antena, especialmente para antenas parabólicas. El crecimiento de árboles o nuevas construcciones pueden convertirse en un problema.
• Verifica el Equipo Adicional: Si utilizas splitters, amplificadores, bias-T o decodificadores, asegúrate de que estén funcionando correctamente y recibiendo alimentación (si es necesario).

Una revisión sistemática de estos puntos puede ayudarte a identificar y resolver la mayoría de los problemas de recepción de señal.

Preguntas Frecuentes

¿Puedo usar mi antena parabólica como antena para Freeview?

No, no puedes usar tu antena parabólica directamente como una antena terrestre para Freeview. Las antenas parabólicas reciben señales de satélite, mientras que Freeview requiere señales terrestres capturadas por una antena aérea convencional. Necesitarás una antena terrestre separada para los canales de Freeview.

¿Puedo recibir televisión normal a través de una antena parabólica?

No puedes recibir televisión terrestre normal directamente a través de una antena parabólica. Las antenas parabólicas capturan señales de satélite, no las señales terrestres necesarias para la televisión estándar. Necesitarás una antena aérea adecuada para señales terrestres si quieres acceder a los canales de televisión normal de manera efectiva.

¿Se puede usar una antena satelital como antena de TV?

No puedes usar una antena satelital (parabólica) como una antena de TV terrestre porque reciben diferentes tipos de señal. Las antenas satelitales capturan señales de satélite; las antenas de TV terrestre captan señales terrestres. Reutilizar una antena satelital no te dará recepción efectiva de televisión terrestre.

¿Puedo usar mi decodificador Sky como antena?

No puedes usar tu decodificador Sky como si fuera una antena, ya que funciona como un receptor satelital. Decodifica señales de satélite, no transmisiones terrestres. Para la televisión terrestre, necesitarías una antena aérea adecuada y un sintonizador de TV compatible.

En resumen, aunque las antenas parabólicas y las antenas aéreas son ambas herramientas para la recepción de señales, están diseñadas para propósitos distintos y no son intercambiables directamente. Compartir una antena entre múltiples receptores es posible con el equipo adecuado como splitters y amplificadores, manejando cuidadosamente la alimentación de DC y las pérdidas de señal. Para obtener la mejor recepción, independientemente del tipo de antena, la instalación correcta, la alineación precisa (especialmente para parabólicas) y la solución de problemas metódica son esenciales. Comprender estas diferencias técnicas te permitirá optimizar tu configuración de recepción de señal.
