Radio FM con Arduino: Crea tu Propio Receptor/Transmisor

La radio FM, con su calidad de sonido clara y su ubicuidad, sigue siendo una parte importante de nuestra vida diaria. Desde sintonizar noticias matutinas hasta escuchar música en el coche, las ondas de radio nos conectan con el mundo. Pero, ¿alguna vez has pensado en ir más allá de simplemente ser un oyente o incluso un emisor aficionado? ¿Qué pasaría si pudieras construir tus propios dispositivos de radio FM, controlados por un pequeño pero potente microcontrolador como Arduino?

La respuesta es sí, es posible. El mundo de la electrónica DIY (Hazlo Tú Mismo) y plataformas como Arduino han abierto un sinfín de posibilidades para los entusiastas. Construir un receptor o un transmisor de FM en casa ya no es dominio exclusivo de ingenieros de telecomunicaciones. Con los componentes adecuados, un poco de conocimiento y mucha paciencia, puedes adentrarte en este apasionante campo.

Este artículo explora cómo puedes abordar la creación de proyectos de radio FM utilizando Arduino. Veremos los conceptos básicos, los componentes comunes que necesitarás y las diferencias entre construir un receptor y un transmisor. Prepárate para sintonizar o emitir tus propias ondas.

¿Qué Implica Hacer Radio FM con Arduino?

Cuando hablamos de hacer radio FM con Arduino, generalmente nos referimos a usar la placa Arduino como el 'cerebro' o controlador de un circuito de radiofrecuencia (RF). Arduino por sí solo no es capaz de recibir o transmitir señales de radio FM directamente. Necesita ayuda, y esa ayuda viene en forma de componentes electrónicos especializados, a menudo módulos prediseñados que manejan la compleja tarea de procesar las señales de RF.

El papel de Arduino en estos proyectos es orquestar el funcionamiento de estos componentes. Por ejemplo, en un receptor, Arduino puede ser usado para decirle al módulo receptor a qué frecuencia sintonizar, controlar el volumen, leer información de la estación (si está disponible) y mostrarla en una pantalla. En un transmisor, Arduino podría establecer la frecuencia de transmisión y, en algunos casos, ayudar a modular la señal de audio.

La gran ventaja de usar Arduino es su facilidad de programación y la vasta cantidad de librerías y ejemplos disponibles, lo que simplifica enormemente la interfaz con módulos complejos.

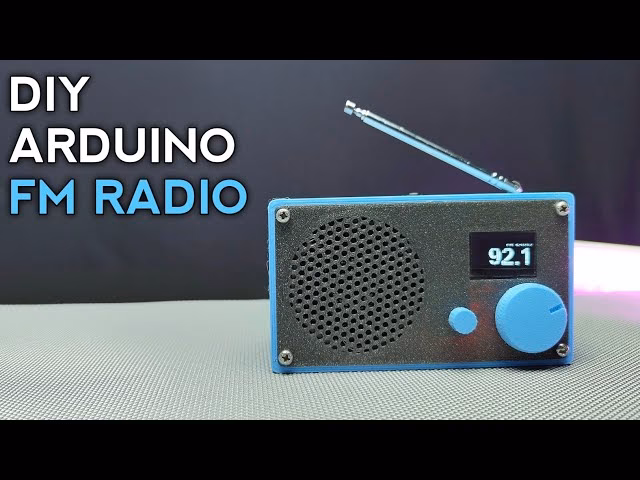

Construyendo un Receptor FM con Arduino

Un Receptor FM casero te permite sintonizar estaciones de radio FM comerciales o cualquier otra señal dentro de la banda FM (generalmente de 87.5 a 108 MHz). Es uno de los proyectos de radio más accesibles para empezar con Arduino.

Componentes Clave para un Receptor FM con Arduino:

• Placa Arduino: Un Arduino Uno, Nano, Mega, o cualquier variante con suficientes pines digitales y analógicos.
• Módulo Receptor FM: Este es el corazón del proyecto. Existen varios módulos populares que simplifican la recepción de FM, como el TEA5767, el Si4703 o el RDA5807M. Estos módulos contienen toda la circuitería necesaria para sintonizar, demodular y, a menudo, proporcionar una salida de audio. Se comunican con Arduino típicamente a través del protocolo I2C, que solo requiere un par de cables de datos y reloj, además de alimentación y tierra.
• Amplificador de Audio: La salida de audio de la mayoría de los módulos receptores es de bajo nivel y necesita ser amplificada para poder alimentar un altavoz. Puedes usar un pequeño amplificador basado en chips como el LM386 o módulos amplificadores dedicados. Para usar auriculares, a veces la salida del módulo es suficiente.
• Altavoz o Auriculares: Para poder escuchar el audio recibido.
• Fuente de Alimentación: Una fuente de 5V estable para Arduino y los componentes.
• Cables de Conexión: Jumper wires, protoboard o PCB para interconectar los componentes.
• Antena FM: Una antena simple es crucial para captar las señales. Un trozo de cable de unos 75 cm de longitud suele funcionar bien como antena básica de látigo para la banda FM.
• Opcional: Una pantalla (LCD 16x2, OLED, etc.) para mostrar la frecuencia sintonizada o información de la estación, y botones o un codificador rotatorio para cambiar de frecuencia.

El Proceso de Construcción (Conceptual):

La idea principal es conectar el módulo receptor FM al Arduino usando I2C (pines SDA y SCL). El Arduino ejecuta un programa (sketch) que interactúa con el módulo receptor. Usando una librería específica para el módulo que estés utilizando, puedes enviar comandos al módulo para sintonizar una frecuencia particular. El módulo se encarga de la recepción y procesamiento de la señal de RF, extrayendo la señal de audio. Esta señal de audio se envía a través de la salida del módulo, que luego se conecta a un amplificador y, finalmente, al altavoz o auriculares.

El código de Arduino leerá la entrada del usuario (por ejemplo, botones o un codificador rotatorio) para saber qué frecuencia sintonizar y enviará el comando correspondiente al módulo. Si tienes una pantalla, el Arduino también actualizará la pantalla con la frecuencia actual.

La complejidad de este proyecto es generalmente moderada, especialmente si utilizas un módulo receptor prefabricado y una librería de Arduino existente.

Construyendo un Transmisor FM con Arduino

Crear un Transmisor FM es un proyecto más desafiante y viene con consideraciones adicionales, principalmente legales. Un transmisor te permite emitir una señal de audio (como música desde tu teléfono o la salida de un micrófono) en la banda FM para que pueda ser sintonizada por receptores FM estándar.

Componentes Clave para un Transmisor FM con Arduino:

• Placa Arduino: Similar al receptor, una placa Arduino para controlar el módulo o circuito transmisor.
• Módulo Transmisor FM o Circuito: Al igual que con los receptores, existen módulos transmisores FM integrados (como el KT0803K, el QN8027 o módulos basados en chips como el Si4713/Si4714 si buscas RDS) que simplifican enormemente la tarea. Alternativamente, se puede construir un circuito transmisor básico utilizando transistores y componentes pasivos, aunque lograr estabilidad de frecuencia y pureza de señal es mucho más difícil con este enfoque DIY puro y sin módulos.
• Fuente de Audio: Un micrófono, un reproductor de MP3, la salida de audio de un teléfono, etc. Necesitarás una forma de conectar esta fuente de audio al circuito transmisor.
• Circuito de Acondicionamiento de Audio: A menudo, la señal de audio de la fuente necesita ser amplificada o procesada antes de enviarla al módulo o circuito transmisor.
• Antena Transmisora: Crucial para irradiar la señal. El diseño y la longitud de la antena afectan la eficiencia y el alcance. Para la banda FM, una antena de látigo o dipolo de longitud adecuada es común.
• Fuente de Alimentación: Una fuente estable es vital para la estabilidad de la frecuencia de transmisión.
• Cables de Conexión: Para interconectar todo.
• Opcional: Pantalla y controles para ajustar la frecuencia de transmisión.

El Proceso de Construcción (Conceptual):

Si usas un módulo transmisor, el Arduino se comunica con él (a menudo vía I2C) para establecer la frecuencia de transmisión deseada y, en algunos casos, ajustar parámetros de audio. La señal de audio de tu fuente externa se alimenta al módulo transmisor (a través de un circuito de acondicionamiento si es necesario), y el módulo se encarga de modular esta señal sobre la portadora de RF en la frecuencia establecida por Arduino. La señal de RF modulada se envía a la antena para ser irradiada.

Si construyes un circuito transmisor discreto, el Arduino podría usarse para controlar un oscilador de frecuencia variable o para cambiar entre frecuencias preestablecidas, aunque la modulación de audio y la amplificación de RF se manejarían con otros componentes no controlados directamente por el microcontrolador.

La construcción de un transmisor es generalmente más compleja que la de un receptor. Lograr que la señal transmitida sea limpia, estable y dentro de los límites legales requiere un diseño cuidadoso y, a menudo, el uso de módulos especializados.

Consideraciones Legales para Transmisores FM

Es fundamental entender que la transmisión de señales de radio está regulada en la mayoría de los países. La potencia de transmisión, las frecuencias utilizadas y el tipo de señal suelen estar bajo control de agencias gubernamentales (como la FCC en EE. UU. o la CNMC en España). Operar un transmisor de alta potencia sin licencia es ilegal y puede causar interferencias con servicios autorizados, lo que puede acarrear multas severas.

Los transmisores de muy baja potencia (a menudo limitados a unos pocos microvatios) para uso educativo, experimental o dentro de un espacio muy confinado (como transmitir audio a una radio cercana dentro de la misma habitación) a veces están permitidos o tolerados, pero siempre es tu responsabilidad verificar las regulaciones locales antes de operar cualquier transmisor.

Tabla Comparativa: Receptor vs. Transmisor FM con Arduino

Aquí hay una comparación rápida de los dos tipos de proyectos:

Desafíos Comunes y Consejos

• Interferencias: Los circuitos de RF son sensibles al ruido eléctrico. Una buena planificación de la alimentación y el cableado es crucial.
• Antenas: La calidad y el diseño de la antena afectan drásticamente el rendimiento, tanto para recibir como para transmitir.
• Librerías y Código: Asegúrate de usar la librería de Arduino correcta para tu módulo específico y estudia los ejemplos proporcionados.
• Alimentación Estable: Las fluctuaciones de voltaje pueden afectar la estabilidad de la frecuencia, especialmente en transmisores.
• Regulaciones: Si construyes un transmisor, sé consciente de las leyes de tu país sobre la transmisión de radio.

Ampliando tus Proyectos

Una vez que tengas un receptor o transmisor básico funcionando, puedes añadir muchas características adicionales:

• Escaneo Automático: Programa tu receptor para buscar automáticamente estaciones activas.
• Presets: Guarda tus frecuencias favoritas en la memoria y cámbialas fácilmente.
• RDS (Radio Data System): Algunos módulos más avanzados pueden decodificar datos RDS, permitiendo mostrar el nombre de la estación, el título de la canción, etc., en una pantalla.
• Mejorar la Calidad de Audio: Utiliza mejores componentes de audio o técnicas de procesamiento de señal digital si tu módulo lo permite.
• Control Remoto: Controla tu radio FM vía Bluetooth, Wi-Fi o infrarrojos usando Arduino.
• Integración con otros Proyectos: Añade capacidades de radio a un reloj despertador, un sistema de automatización del hogar, etc.

Preguntas Frecuentes (FAQ)

¿Necesito ser un experto en electrónica para hacer esto?

No necesitas ser un experto, pero sí tener conocimientos básicos de electrónica digital (cómo conectar componentes, usar protoboard, entender voltajes) y estar dispuesto a aprender. Usar módulos simplifica mucho la parte de RF.

¿Qué placa Arduino es mejor para empezar?

Un Arduino Uno o Nano son excelentes puntos de partida. Son asequibles, bien documentados y tienen suficientes pines para la mayoría de los proyectos básicos de radio FM con módulos.

¿Es seguro experimentar con transmisores FM caseros?

Los transmisores de muy baja potencia (milivatios o microvatios) son generalmente seguros en cuanto a salud, pero es crucial no causar interferencias a otros servicios de radio. Evita potencias altas y mantente dentro de las frecuencias designadas. Consulta siempre las regulaciones locales.

¿Dónde puedo conseguir los módulos receptores o transmisores?

Estos módulos están ampliamente disponibles en tiendas de electrónica en línea como Adafruit, SparkFun, o en marketplaces como AliExpress, eBay, etc. Busca por el nombre del chip o módulo específico (Ej: 'TEA5767 module', 'KT0803K module').

¿Cuál es el alcance de un transmisor FM casero con Arduino?

Usando un módulo de baja potencia y una antena simple, el alcance suele ser muy limitado, desde unos pocos metros hasta quizás 50-100 metros en condiciones ideales y sin obstáculos. No esperes crear una estación de radio comunitaria con estos proyectos.

¿Puedo transmitir o recibir otras bandas de radio con estos módulos?

Los módulos FM específicos como los mencionados están diseñados para la banda FM comercial. Para otras bandas (AM, onda corta, etc.), necesitarías módulos o circuitos diferentes.

Conclusión

Construir tus propios proyectos de radio FM con Arduino es una forma fantástica de combinar tus intereses en electrónica, programación y radiofrecuencia. Ya sea que decidas crear un simple receptor para sintonizar tus estaciones favoritas o experimentar con un transmisor de baja potencia, cada proyecto te enseñará valiosas lecciones sobre cómo funcionan las ondas de radio y la electrónica que las hace posibles.

Aunque los detalles específicos de la construcción (diagramas de cableado, código exacto) dependen del módulo y componentes que elijas, los principios fundamentales descritos aquí te darán una base sólida para empezar. Así que anímate, consigue un módulo, tu placa Arduino y empieza a experimentar. ¡Pronto podrías estar sintonizando o emitiendo tus propias señales!
