Crea Tu Sintetizador con Arduino

La posibilidad de crear instrumentos musicales electrónicos en casa nunca ha sido tan accesible como ahora, gracias a plataformas como Arduino. Esta pequeña pero potente placa microcontroladora ha democratizado la electrónica y la programación, permitiendo a aficionados y expertos por igual llevar a cabo proyectos fascinantes. Entre ellos, la construcción de un sintetizador de sonido rudimentario pero lleno de carácter es una de las aplicaciones más interesantes y gratificantes.

Un sintetizador Arduino no busca competir con los equipos profesionales de estudio, sino ofrecer una puerta de entrada al mundo de la síntesis de audio, la electrónica DIY (Hazlo Tú Mismo) y la experimentación sonora. Es un proyecto ideal para músicos, artistas visuales, aficionados a la electrónica o simplemente curiosos que deseen entender cómo se genera el sonido de forma digital y analógica, y tener en sus manos un dispositivo único capaz de producir ruidos y tonos peculiares.

¿Qué es un Sintetizador Arduino?

En esencia, un sintetizador Arduino es un circuito electrónico controlado por una placa Arduino que genera señales de audio. A diferencia de los sintetizadores comerciales complejos que utilizan diversas técnicas de síntesis (aditiva, sustractiva, FM, etc.), muchos proyectos básicos con Arduino se centran en métodos más sencillos de implementar, como la síntesis granular. La información proporcionada sugiere precisamente este enfoque, utilizando la librería Tone para generar sonidos básicos y manipulándolos mediante la técnica granular.

La belleza de un sintetizador hecho con Arduino reside en su naturaleza abierta y modificable. Una vez construido el circuito básico y cargado el programa, se puede experimentar con el código para alterar la forma en que se genera el sonido, añadir nuevas funcionalidades, o modificar el diseño físico del instrumento. Es un lienzo en blanco para la creatividad sonora y electrónica.

La Síntesis Granular Explicada

El corazón de muchos sintetizadores Arduino simples, como el descrito, late al ritmo de la síntesis granular. Esta técnica, aunque puede sonar compleja, se basa en un principio relativamente sencillo: el sonido se construye a partir de "granos" (grains), que son pequeñas muestras de audio muy cortas, típicamente de 1 a 50 milisegundos de duración. Estos granos se reproducen de forma rápida y repetida.

Nuestros oídos y cerebro, al procesar esta rápida sucesión de pequeños fragmentos sonoros, no perciben cada grano individualmente, sino que los fusionan en una percepción continua. El resultado es un sonido sostenido cuya textura y timbre dependen de las características de los granos (su forma de onda, duración, envolvente) y de la velocidad y el patrón con el que se repiten. Es como si estuviéramos construyendo un muro de sonido ladrillo a ladrillo, donde cada ladrillo es un grano.

En el caso específico de este proyecto, los granos se describen como compuestos por dos ondas triangulares de frecuencia y tasa de decaimiento ajustables. La tasa de repetición de estos granos es otro parámetro fundamental que se puede controlar. Manipulando estos tres elementos (frecuencia de las ondas dentro del grano, decaimiento de las ondas, y tasa de repetición del grano), se pueden generar una sorprendente variedad de timbres, desde tonos constantes hasta texturas más complejas o ruidosas, características de este tipo de síntesis.

Componentes Esenciales para tu Sintetizador

Para embarcarte en la construcción de tu sintetizador Arduino, necesitarás una serie de componentes electrónicos y de hardware. La lista básica incluye:

• Una placa Arduino (modelos como Arduino Uno son comunes para estos proyectos).
• Una protoboard (placa de pruebas) para montar el circuito inicialmente sin soldar.
• Una placa de prototipos (protoboard soldable) o PCB para la versión final.
• Potenciómetros: Estos son resistencias variables que se utilizan como controles de los parámetros del sonido (tono, decaimiento, tasa de repetición). Se conectan a las entradas analógicas de Arduino.
• Un jack de audio de 1/8" (mono) para conectar auriculares o un altavoz.
• Resistencias (valores específicos como 10K ohm y 220 ohm son mencionados).
• Una fotorresistencia (sensor de luz) para añadir otro tipo de control expresivo.
• Interruptores (un interruptor SPDT y un interruptor táctil) para funciones de control (posiblemente para activar/desactivar sonidos, cambiar modos, etc.).
• LEDs para indicación visual.
• Cables de conexión (jumpers).
• Una caja o carcasa para alojar el proyecto terminado.
• Una fuente de alimentación (adaptador de corriente de 9V, batería de 9V o alimentación por USB).

Estos componentes interactúan entre sí, con los potenciómetros y otros sensores proporcionando entradas de control a la placa Arduino, la cual procesa esta información según el código cargado y genera la señal de audio que sale por el jack de audio.

El Proceso de Construcción: Del Protoboard a la Carcasa

Construir un sintetizador Arduino generalmente sigue un proceso estructurado que minimiza errores y facilita la depuración. La metodología descrita en la información proporcionada es un excelente ejemplo de este enfoque:

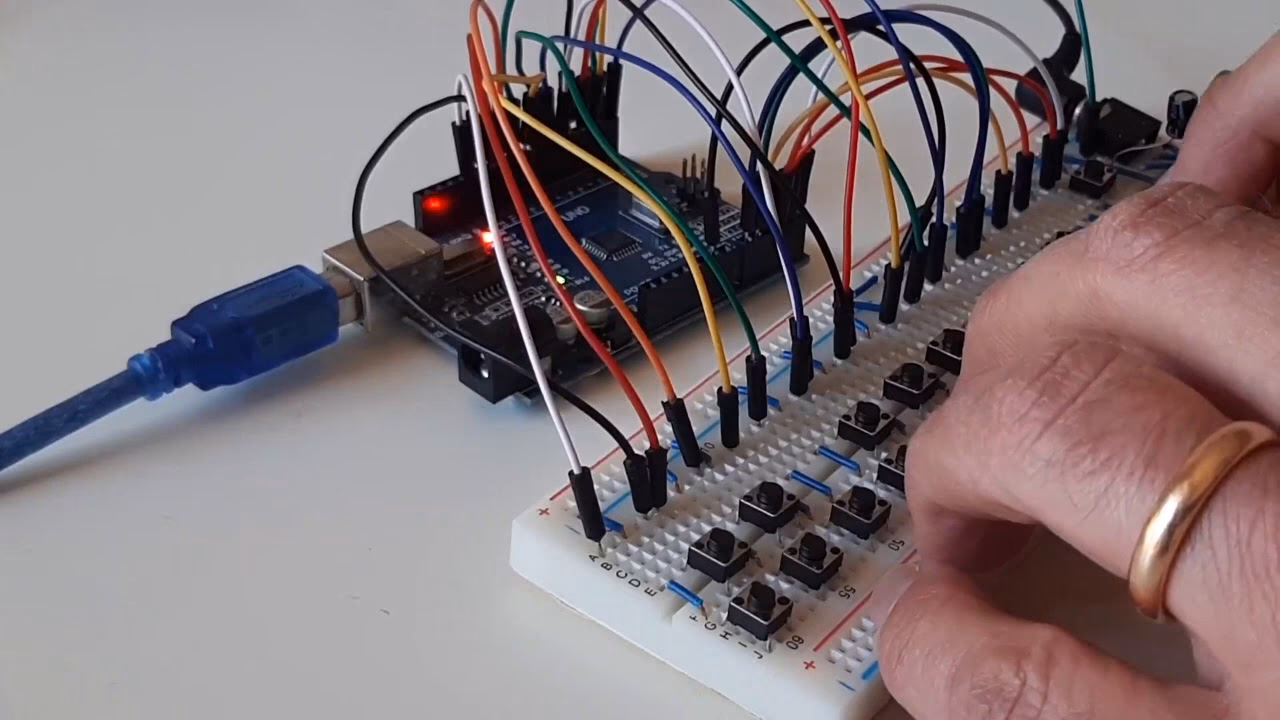

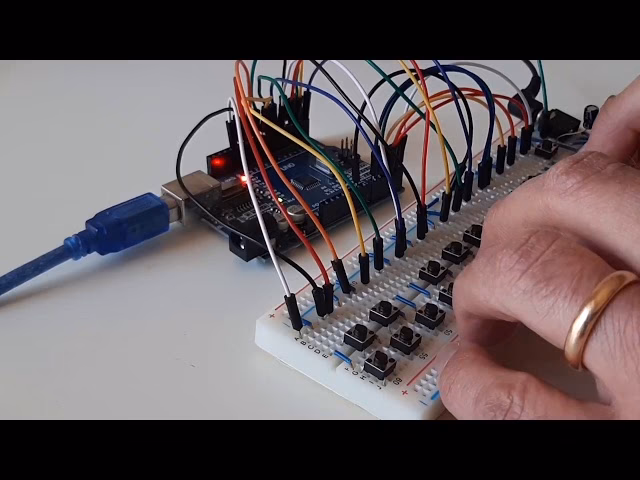

1. Prototipado en Protoboard: El primer paso es montar todo el circuito en una protoboard. Esto permite probar las conexiones y el código sin necesidad de soldar, facilitando la corrección de errores. Se conectan los componentes como los potenciómetros, interruptores, fotorresistencia, LEDs y el jack de audio a los pines correspondientes de Arduino (entradas analógicas, pines digitales, pines PWM, tierra y 5V). Es crucial seguir un diagrama de circuito (aunque no se proporciona aquí, es una parte esencial del proceso DIY).
2. Prueba Inicial: Una vez montado en la protoboard y cargado el código en el Arduino, se realiza una primera prueba. Conectar unos auriculares o un pequeño altavoz permite verificar si el circuito funciona y si el sonido se genera correctamente al manipular los controles (los potenciómetros, fotorresistencia e interruptores).
3. Preparación de la Carcasa: Si el prototipo funciona, el siguiente paso es preparar la carcasa. Esto implica marcar y perforar agujeros para montar los componentes de control (potenciómetros, interruptores, fotorresistencia, jack de audio) y los indicadores visuales (LEDs).
4. Transferencia a Placa de Prototipos o PCB: La versión final y permanente del circuito se construye soldando los componentes a una placa de prototipos soldable o una PCB diseñada a medida. Esto implica transferir las conexiones realizadas en la protoboard a una disposición más compacta y robusta. Se sueldan los cables desde los componentes montados en la carcasa a los puntos correspondientes en la placa de prototipos. Se sueldan las resistencias, se organizan los cables de tierra y alimentación, y se conectan los pines de control y audio a la placa Arduino.
5. Ensamblaje Final: Una vez que todos los componentes están cableados y soldados a la placa de prototipos, se monta la placa Arduino con la placa de prototipos encima (si se usa un shield de prototipos) dentro de la carcasa. Se aseguran todos los componentes en sus agujeros correspondientes.
6. Prueba Final y Cierre: Se conecta la alimentación, se realiza una última prueba para asegurar que todo funciona correctamente después del ensamblaje final, y se cierra la carcasa.

Este proceso asegura que se identifiquen y resuelvan los problemas en las etapas tempranas (protoboard) antes de realizar conexiones permanentes mediante soldadura.

El Rol de los Controles

Los controles son la interfaz entre el usuario y el sintetizador. En este proyecto, los potenciómetros son los controles principales y se conectan a las entradas analógicas de Arduino. Cada potenciómetro modifica un parámetro específico de la síntesis granular:

Además de los potenciómetros y la fotorresistencia, los interruptores digitales (conectados a pines digitales como D2 y D6) pueden añadir funciones adicionales, como activar/desactivar la generación de sonido o alternar entre diferentes modos o preajustes.

Alimentando tu Creación

Una consideración práctica al construir cualquier dispositivo electrónico es cómo alimentarlo. El sintetizador Arduino ofrece varias opciones de alimentación, lo que le otorga flexibilidad:

• Adaptador de pared de 9V: Es una fuente de alimentación estable y continua.
• Batería de 9V: Permite que el sintetizador sea portátil. Se conecta a través de un clip de batería a un conector de corriente coaxial de tamaño M.
• Cable USB: Se puede alimentar directamente desde el puerto USB de una computadora o un cargador USB. Esta es a menudo la forma más sencilla de empezar, especialmente durante la programación y las pruebas iniciales.

La elección de la fuente de alimentación dependerá de si se desea que el sintetizador sea una pieza de escritorio fija o un instrumento portátil para llevar a cualquier parte.

Consideraciones Finales: Pruebas y Carcasa

Una vez que el circuito está montado y cableado, la etapa de prueba es crucial. Como se menciona, es importante ser cauteloso al probar con auriculares, ya que la salida de audio puede ser mono y potencialmente muy alta. Empezar con el volumen bajo o con un altavoz pequeño es una buena precaución.

La carcasa no es solo para proteger los componentes, sino también para dar un aspecto profesional al proyecto y facilitar su uso. Perforar y montar los componentes de control de forma ergonómica es parte del diseño del instrumento. El uso de pegamento caliente u otros métodos de fijación ayuda a asegurar los componentes en su lugar antes del cableado final.

El proceso de cableado dentro de la carcasa, conectando los componentes a la placa de prototipos, requiere paciencia y atención al detalle, especialmente al soldar. Organizar los cables (usando colores como rojo para positivo y negro para tierra) ayuda a evitar errores de conexión.

Preguntas Frecuentes (FAQ)

¿Necesito saber de programación para construir esto?
Sí, necesitarás cargar el código (sketch) en la placa Arduino. Aunque no necesites escribirlo desde cero (si usas el proporcionado), entender lo básico te permitirá modificarlo y personalizar el sonido.

¿Qué tipo de sonidos puede hacer?
Este tipo de sintetizador basado en síntesis granular con ondas simples (triangulares) y controles básicos puede generar tonos sostenidos, drones, texturas rítmicas repetitivas y ruidos interesantes. No esperes sonidos complejos o realistas, sino más bien timbres electrónicos abstractos.

¿Es difícil de construir si soy principiante?
Requiere conocimientos básicos de electrónica (cómo usar una protoboard, identificar componentes) y soldadura (para la versión final). Si eres un principiante absoluto, empezar con tutoriales de Arduino más sencillos sobre encender un LED o leer un potenciómetro sería un buen primer paso antes de abordar este proyecto.

¿Puedo añadir más controles o funcionalidades?
¡Absolutamente! La belleza de Arduino es su expansibilidad. Puedes añadir más potenciómetros, interruptores, sensores (como sensores de distancia o de presión), o incluso conectar módulos como pantallas, teclados MIDI básicos o efectos. Requerirá modificar el circuito y el código.

¿La calidad del sonido es buena?
La calidad es la de un proyecto DIY con un microcontrolador. El sonido será digital, posiblemente con cierto ruido o artefactos debido a la forma en que se genera la señal (PWM en algunos casos) y al circuito de salida de audio simple. No es calidad de estudio, pero tiene su propio carácter único.

¿Necesito altavoces especiales?
No, cualquier altavoz autoamplificado o auriculares estándar con un conector de 1/8" funcionarán. Recuerda la precaución con el volumen.

Conclusión

Construir un sintetizador con Arduino es un proyecto gratificante que combina electrónica, programación y arte sonoro. Te permite explorar los fundamentos de la síntesis de audio y crear un instrumento musical completamente único hecho por ti. Desde entender cómo los potenciómetros controlan los parámetros sonoros hasta experimentar con la síntesis granular, cada paso del proceso es una oportunidad de aprendizaje. Si buscas una forma práctica y divertida de adentrarte en el mundo de los sintetizadores DIY y la electrónica, este proyecto con Arduino es un excelente punto de partida. ¡Prepárate para experimentar y crear tus propios sonidos!
