WBFM: Más Allá de la Radio Convencional

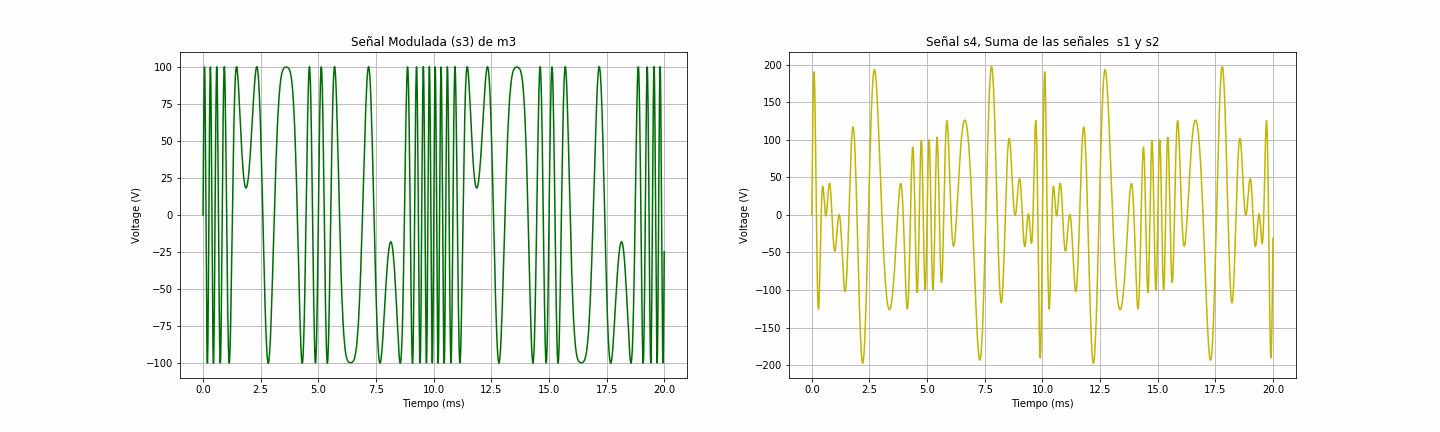

La Modulación de Frecuencia (FM) es una técnica fundamental en el ámbito de las comunicaciones, ampliamente utilizada tanto para la transmisión de audio como para la transferencia de datos. Dentro de este espectro, existen diferentes enfoques que se adaptan a diversas necesidades, siendo la Modulación de Frecuencia de Banda Estrecha (NBFM) y la Modulación de Frecuencia de Banda Ancha (WBFM) dos de los más relevantes, aunque con aplicaciones y características muy distintas, especialmente cuando se exploran sus usos en sistemas avanzados como radares y equipos de defensa.

La elección entre NBFM y WBFM a menudo se reduce a una compensación entre la eficiencia del espectro y la calidad de la señal. Cuando la eficiencia espectral es una prioridad, se recurre a NBFM, ya que ocupa un ancho de banda menor. Sin embargo, para aplicaciones donde se requiere una calidad de señal superior, se opta por WBFM, aunque esto implique un mayor uso del espectro radioeléctrico. El término WBFM se aplica generalmente a situaciones donde el índice de modulación es igual o superior a 1. No obstante, en contextos más avanzados, como los que abordaremos, el interés se centra en aplicaciones con índices de modulación significativamente mayores, pudiendo superar incluso el valor de 100. En estos escenarios, la eficiencia espectral pasa a un segundo plano; de hecho, un amplio ancho de banda espectral puede ser incluso deseado.

NBFM vs WBFM: Eficiencia vs Calidad

La distinción principal, según el contexto que nos ocupa, radica en el compromiso entre el uso del espectro y la fidelidad o calidad de la señal. La NBFM (Narrowband Frequency Modulation) está diseñada para ser eficiente en el uso del ancho de banda. Esto la hace ideal para comunicaciones donde el espectro es limitado y se necesita optimizar su uso, como en ciertas aplicaciones de radio móvil profesional o comunicaciones de voz de baja tasa de datos. Su índice de modulación suele ser bajo, manteniendo el ancho de banda ocupado relativamente estrecho.

Por otro lado, la WBFM (Wideband Frequency Modulation) sacrifica la eficiencia espectral en favor de una mejor calidad de la señal. Un mayor índice de modulación permite transmitir más información o lograr una mayor resistencia al ruido, lo que se traduce en una señal de audio más clara o una transferencia de datos más robusta. Si bien en la radiodifusión FM comercial el término WBFM se asocia con un índice de modulación específico para audio de alta fidelidad, en aplicaciones de microondas y sistemas avanzados, como los que se describen en la fuente, WBFM se refiere a índices de modulación muy elevados (>= 1 e incluso > 100), donde el amplio espectro es una característica fundamental y a veces buscada activamente.

Aplicaciones de la WBFM en Sistemas Avanzados

La capacidad de la WBFM para generar señales con amplios cambios de frecuencia es crucial en diversos campos, especialmente en defensa y aplicaciones comerciales de alta tecnología.

Radares FMCW

Un ejemplo destacado es su uso en los Radares de Onda Continua Modulada en Frecuencia (FMCW - Frequency-Modulated Continuous-Wave). Estos radares emiten una señal continua (CW) que típicamente se modula con una forma de onda de diente de sierra, creando lo que se conoce como un 'Chirp'. Esta señal modulada se amplifica y transmite. La señal recibida, que ha sido retrasada por el tiempo de ida y vuelta al objetivo y posiblemente desplazada en frecuencia por el efecto Doppler (debido a la velocidad del objetivo), se mezcla con la señal transmitida para convertirla a frecuencia cero (zero-IF). Comparando las frecuencias de las señales transmitida y recibida, es posible extraer tanto el alcance como la velocidad del objetivo.

La ventaja principal de los radares FMCW es su excelente Relación Señal/Ruido (SNR). Además, al transmitir continuamente, simplifican la extracción de información y tienen la capacidad de detectar objetivos a distancias muy cortas. Los radares pulsados, por ejemplo, no pueden recibir señales mientras transmiten, creando un 'tiempo de sombra' que les impide detectar objetivos muy cercanos. El radar FMCW supera este problema. Para obtener mediciones precisas del objetivo, la tasa de cambio de frecuencia debe ser muy alta, de modo que exista una diferencia de frecuencia detectable entre las señales transmitida y recibida. Por lo tanto, los radares FMCW utilizan una técnica de modulación FM de muy banda ancha, es decir, WBFM con un gran índice de modulación.

Sistemas de Guerra Electrónica (EW)

Aunque se menciona brevemente, la WBFM también es relevante en sistemas de Guerra Electrónica. Un generador de WBFM con capacidad de saltar rápidamente a través de un amplio rango de frecuencias puede ser esencial para técnicas de interferencia (jamming) o para simular diversas amenazas, cubriendo amplias porciones del espectro para degradar o engañar los sistemas de radar o comunicación enemigos.

Técnicas de Generación de Señales WBFM

Generar señales WBFM, especialmente con los altos índices de modulación requeridos en aplicaciones avanzadas, presenta desafíos técnicos. Existen diversas técnicas, que se clasifican en analógicas, digitales e híbridas. Aquí revisamos las soluciones más comunes:

Oscilador Controlado por Voltaje (VCO)

Un VCO (Voltage Controlled Oscillator) es un dispositivo básico basado en un circuito transistorizado inestable. La frecuencia de oscilación se determina por una frecuencia de resonancia, la cual puede ser variada aplicando un voltaje de polarización a un diodo varactor, que cambia su capacitancia. Son una forma de bajo costo para generar señales WBFM, como los chirps.

Los VCOs tienen propiedades importantes a considerar:

• Rango de Frecuencia: Define las frecuencias mínima y máxima que puede generar.
• Tiempo de Estabilización (Settling Time): Tiempo que tarda en alcanzar la frecuencia final dentro de una ventana aceptable (ej: ns a µs).
• Deriva Post-Sintonización (Post-Tuning Drift): Pequeña deriva de frecuencia que ocurre después de que parece haberse estabilizado.
• Sensibilidad y MSR: La sensibilidad es la relación 'voltaje a frecuencia' (MHz/Volt). Un VCO ideal tendría sensibilidad constante. La realidad es que varía, y la relación entre la sensibilidad máxima y mínima (MSR) indica cuán pobre es. Un MSR alto (>>1) causa problemas: una onda de diente de sierra perfecta no genera un chirp perfecto (afectando mediciones de alcance), la misma onda moduladora produce diferentes anchos de banda (span) en diferentes frecuencias centrales, y diferentes amplitudes de modulación dan lugar a diferentes frecuencias centrales.
• Precisión Total de Frecuencia: El error máximo tras una calibración 'voltaje a frecuencia'. Es el principal inconveniente del VCO, afectado por temperatura y envejecimiento. Un sistema basado solo en un VCO simple puede tener desviaciones en la frecuencia central y en el ancho de banda de modulación.
• Ancho de Banda de Modulación (Modulation Span): El máximo rango de frecuencia que puede cubrir el VCO al ser modulado. Para VCOs, no hay un límite inherente al span dentro de su rango total.
• Ancho de Banda de Frecuencia de Modulación (Modulation Frequency Bandwidth): La máxima frecuencia de la señal moduladora antes de que el span de modulación caiga más de 3 dB.

A pesar de su bajo costo y amplio span potencial, las limitaciones de precisión y sensibilidad variable del VCO lo hacen menos ideal para aplicaciones que demandan alta exactitud.

Oscilador Sintonizado Digitalmente (DTO)

Para superar la necesidad de que el usuario cree una tabla de búsqueda 'voltaje a frecuencia' para el VCO, el DTO (Digitally Tuned Oscillator) almacena esta información internamente. El usuario introduce un comando digital, y el DTO usa su calibración interna para generar la frecuencia deseada. Para compensar la dependencia de la frecuencia del VCO con la temperatura, los DTOs suelen incorporar un calentador para mantener una temperatura constante. Para rangos de frecuencia de más de una octava, un DTO puede contener varios VCOs.

Las principales ventajas del DTO son su rango de frecuencia multi-octava y su precio relativamente bajo. La desventaja principal es la necesidad de un proceso de calibración elaborado. Al modular un DTO con una señal externa, solo uno de sus VCOs internos está siendo modulado, lo que limita el ancho de banda de modulación (span). Además, persisten los problemas de cambios en el span y desplazamientos en la frecuencia central con diferentes voltajes de modulación, similares a los del VCO simple en 'Modo DTO'.

Oscilador Enganchado en Frecuencia (FLO)

El FLO (Frequency Locked Oscillator) mejora la precisión de frecuencia de un DTO mediante un circuito de corrección. La señal de salida es muestreada y su frecuencia medida por un discriminador de frecuencia preciso. La salida del discriminador se utiliza como retroalimentación para el voltaje de sintonización del VCO. El VCO se considera 'enganchado en frecuencia', y su precisión es tan buena como la capacidad del discriminador para medir la frecuencia.

Cuando se le ordena saltar a una nueva frecuencia, el circuito de control del FLO aplica un voltaje de sintonización al VCO según su tabla de búsqueda interna ('Modo DTO'). Una vez que el VCO se acerca a la frecuencia final, la lectura del discriminador se conecta en un bucle cerrado al voltaje de sintonización para lograr una precisión mejorada ('Modo FLO'). Un FLO puede ser modulado. Para NBFM, puede permanecer en 'Modo FLO' durante la modulación, garantizando la precisión de la frecuencia central. Sin embargo, para WBFM, el bucle de enganche de frecuencia debe abrirse (debido al ancho de banda limitado del discriminador), y el módulo opera en 'Modo DTO' con precisión reducida. Generalmente, para el mismo rango de frecuencia, el FLO es más grande y caro que un DTO.

Sintetizador Indirecto Rápido

Una solución costo-efectiva para generar señales de banda ancha es el sintetizador indirecto. En este caso, el VCO está enganchado en fase (phase-locked) a un oscilador de referencia. Por ello, también se le conoce como generador de señal basado en PLL (Phase-Locked Loop). La precisión de frecuencia de la señal de salida es la misma que la de la señal de referencia utilizada para enganchar el sintetizador, siendo varios órdenes de magnitud mejor que las soluciones anteriores.

Para añadir capacidad de modulación a un sintetizador indirecto, existen varios enfoques.

Técnicas de NBFM

Se suelen usar dos técnicas principales: inyectar el voltaje modulador directamente al voltaje de sintonización del VCO (efectivo si la frecuencia moduladora es mayor que el ancho de banda del bucle, 'acoplamiento AC') o modular la señal de referencia del PLL (efectivo si la señal moduladora está dentro del ancho de banda del bucle).

Técnicas de WBFM

Se emplean comúnmente dos técnicas principales. La primera es usar el PLL para saltar a la nueva frecuencia central, luego mantener el voltaje de sintonización del VCO constante (ej. con un S/H - Sample and Hold) e inyectar el voltaje modulador directamente al voltaje de sintonización. Esta técnica se llama 'Modo DTO', ya que el bucle está abierto durante la modulación y el VCO opera esencialmente en modo libre. Sufre de los mismos inconvenientes de precisión y variación de span/centro que se explicaron para los DTOs y FLOs en 'Modo DTO'.

La segunda técnica es usar el 'Modo Enganchado Puro' (PLM - Pure Locked Mode). En PLM, la señal de referencia del PLL es modulada y el sintetizador permanece siempre enganchado, similar al caso de NBFM. Esta técnica es muy desafiante porque los elementos del bucle PLL deben soportar tasas extremadamente altas de cambios de voltaje y frecuencia. Pero las ventajas del PLM son claras: frecuencia central perfecta y anchos de banda de modulación (spans) bien definidos, sin necesidad de calibración de fábrica o por parte del cliente. El PLM soporta formas de onda de modulación desde DC hasta altas tasas ('acoplamiento DC').

Comparativa de Diversas Técnicas

Como se ha descrito, el uso de la tecnología de sintetizador indirecto, especialmente en 'Modo Enganchado Puro' (PLM), ofrece beneficios significativos para la generación de WBFM, particularmente en cuanto a precisión y estabilidad.

La tabla compara diferentes enfoques, destacando que, si bien VCOs simples pueden lograr grandes spans de modulación, los sintetizadores en PLM ofrecen una precisión de frecuencia central y de span muy superior, crucial para aplicaciones exigentes.

Preguntas Frecuentes sobre WBFM

Aquí respondemos algunas dudas comunes basadas en la información proporcionada:

¿Por qué WBFM usa más espectro que NBFM?

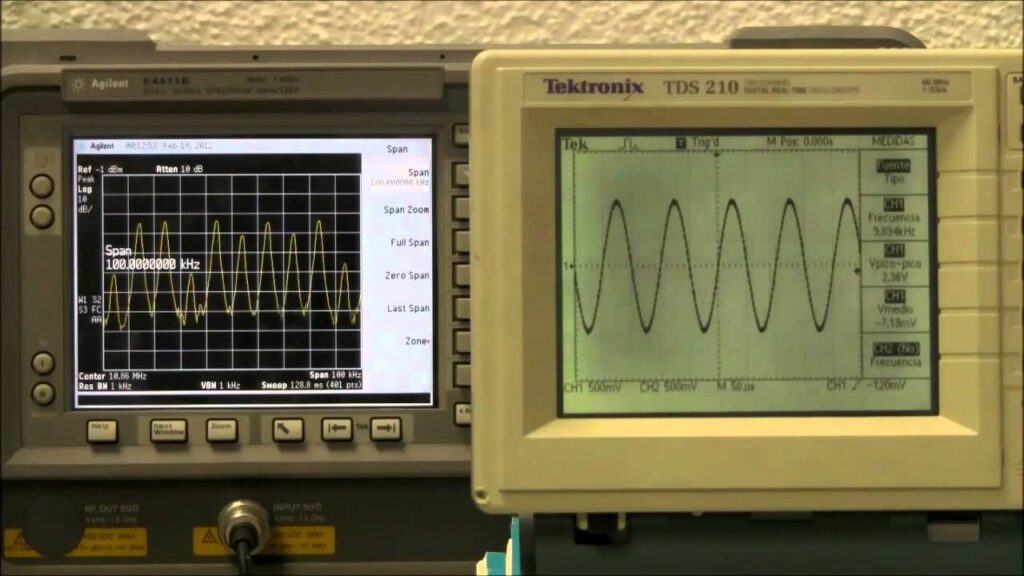

WBFM utiliza un índice de modulación mayor que NBFM. Un índice de modulación más alto significa que la frecuencia portadora varía en un rango más amplio alrededor de su frecuencia central, lo que resulta en un espectro de frecuencias más ancho ocupado por la señal modulada.

¿Qué significa un índice de modulación muy alto en WBFM?

Mientras que en algunas aplicaciones WBFM se define con un índice >= 1, en sistemas avanzados como radares FMCW, se utilizan índices de modulación mucho mayores (hasta 100 o más). Esto implica que la desviación de frecuencia pico es mucho mayor que la frecuencia máxima de la señal moduladora. En estos casos, el amplio ancho de banda resultante es esencial para la funcionalidad del sistema (ej., alta tasa de cambio de frecuencia en un chirp de radar).

¿Para qué se usa WBFM en radares FMCW?

Se utiliza para generar la señal 'chirp' (modulación de diente de sierra). La WBFM permite una tasa de cambio de frecuencia muy rápida y un amplio span de frecuencia, lo cual es necesario para que el radar FMCW pueda medir con precisión el alcance y la velocidad de los objetivos, especialmente aquellos a distancias muy cortas.

¿Cuál es la principal desventaja de usar un VCO simple para generar WBFM en sistemas de alta precisión?

La principal desventaja es su limitada precisión de frecuencia total, que es susceptible a variaciones de temperatura y envejecimiento. Esto puede resultar en desviaciones significativas en la frecuencia central y en el ancho de banda de modulación (span), afectando la exactitud de las mediciones o la eficacia del sistema.

¿Qué es el 'Pure Locked Mode' (PLM) en un sintetizador y por qué es ventajoso para WBFM?

PLM es un modo de operación donde el sintetizador indirecto (basado en PLL) modula la señal de referencia y el bucle de enganche de fase permanece cerrado durante la modulación WBFM. La principal ventaja es que garantiza una frecuencia central de modulación perfecta y anchos de banda (spans) de modulación conocidos y estables, ya que la precisión depende de la señal de referencia de alta calidad. Esto elimina la necesidad de calibraciones complejas y mejora significativamente la precisión en comparación con el 'Modo DTO'.

En resumen, aunque la Modulación de Frecuencia es una técnica familiar por su uso en la radio de consumo, sus variantes como la WBFM con altos índices de modulación son fundamentales en campos mucho más especializados y tecnológicamente avanzados, impulsando capacidades críticas en sistemas como radares de precisión y equipos de defensa, gracias al desarrollo continuo de técnicas de generación de señal cada vez más sofisticadas.
