La radio FM, o Modulación de Frecuencia, es una tecnología omnipresente en nuestras vidas, fundamental para la transmisión de audio de alta fidelidad, comunicaciones móviles y una vasta gama de aplicaciones inalámbricas. A diferencia de la Modulación de Amplitud (AM), donde la información se codifica variando la amplitud de una señal portadora, la FM varía la frecuencia instantánea de la portadora en función de la amplitud de la señal moduladora (voz, música, datos, etc.). Esta diferencia fundamental otorga a la FM ciertas ventajas, como una mayor inmunidad al ruido, pero también introduce parámetros clave que definen su comportamiento espectral y sus características únicas. Uno de estos parámetros cruciales es el Índice de Modulación, conocido comúnmente como 'Beta' (β).
El concepto de modulación de frecuencia fue pionero de Edwin H. Armstrong a finales de la década de 1920 y fue patentado a principios de la de 1930. Su trabajo sentó las bases para la radio FM tal como la conocemos hoy, destacando la importancia de cómo la variación de frecuencia se relaciona con la señal original.
El Índice de Modulación (Beta)
En el corazón de la teoría de la FM se encuentra el índice de modulación, β. Este valor numérico es una medida adimensional que describe la relación entre la máxima desviación de frecuencia de la portadora y la máxima frecuencia de la señal moduladora. Matemáticamente, se define como:
β = Δf / fm
Donde:
- Δf (o Δω en notación angular) es la máxima desviación de frecuencia de la portadora respecto a su frecuencia central (fc). Esta desviación es proporcional a la amplitud de la señal moduladora.
- fm (o Ωm en notación angular) es la máxima frecuencia de la señal moduladora. Para audio, por ejemplo, fm podría ser la frecuencia más alta del sonido que se transmite (típicamente 15 kHz en FM de radiodifusión estéreo).
El valor de beta es fundamental porque determina cómo se distribuye la energía de la señal FM a lo largo del espectro de frecuencias. Un beta pequeño implica una variación de frecuencia limitada, mientras que un beta grande significa una variación de frecuencia mucho mayor.

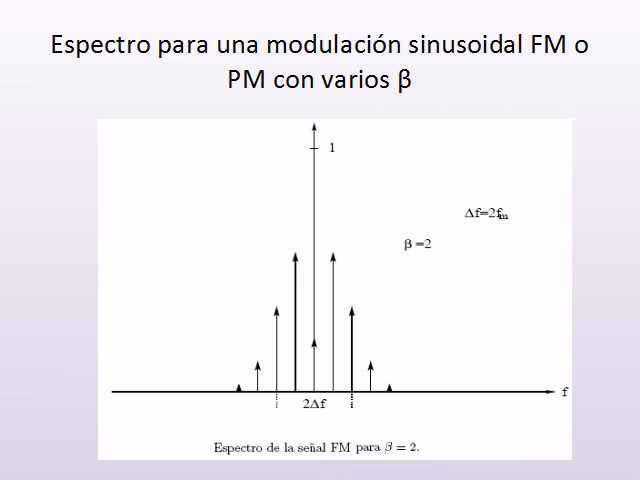

El Espectro FM y las Funciones de Bessel
La verdadera complejidad y belleza de la FM, y el impacto de beta, se revelan al analizar su espectro de frecuencia. A diferencia de la AM, cuyo espectro es relativamente simple (portadora y un par de bandas laterales por señal moduladora), el espectro de una señal FM modulada por un solo tono es mucho más rico y está compuesto por la portadora y un número potencialmente infinito de pares de bandas laterales simétricas alrededor de la frecuencia de la portadora.
La amplitud de cada una de estas componentes espectrales (la portadora y cada par de bandas laterales) está determinada por las Funciones de Bessel de primera clase, Jn(β), donde 'n' es el orden de la banda lateral (n=0 para la portadora, n=1 para el primer par de bandas laterales, n=2 para el segundo, y así sucesivamente) y 'β' es el índice de modulación.
La expresión matemática de una señal FM modulada por un tono sinusoidal es:
sFM(t) = Ac * cos[2 * π * fc * t + β * sin(2 * π * fm * t)]
Y su expansión espectral utilizando funciones de Bessel es:
sFM(t) = Ac * Σ [n = -∞ to ∞] Jn(β) * cos[2 * π * (fc + n * fm) * t]
Donde Ac es la amplitud de la portadora original y Jn(β) es la función de Bessel de primera clase, orden n, evaluada en β. Esto nos dice que la amplitud de la portadora es Ac * J0(β), la amplitud del primer par de bandas laterales es Ac * J1(β), la del segundo es Ac * J2(β), y así sucesivamente.
Las propiedades clave de las funciones de Bessel para la FM son:
- J0(0) = 1, Jn(0) = 0 (para n ≠ 0): Esto significa que si β = 0 (no hay modulación), solo existe la portadora con su amplitud original.
- Jn(-β) = (-1)n * Jn(β): Esta simetría asegura que las bandas laterales superiores e inferiores tengan amplitudes relacionadas.
- Σ [n = -∞ to ∞] Jn(β)2 = 1: La suma de los cuadrados de todas las amplitudes de Bessel (escaladas por Ac2/2) siempre es igual a la potencia total de la señal, Ac2/2. A medida que beta aumenta, la energía se redistribuye de la portadora a las bandas laterales, pero la potencia total permanece constante.
A diferencia de la AM, donde la amplitud de la portadora es fija a menos que se use un modulador balanceado, en FM la amplitud de la portadora (Ac * J0(β)) varía directamente con el índice de modulación β. Esta variación es la clave de uno de los fenómenos más interesantes de la FM: la supresión natural de la portadora.
FM de Banda Estrecha vs. Banda Ancha
El valor de beta también define si una señal FM se considera de banda estrecha o de banda ancha, lo cual tiene un impacto significativo en su ancho de banda y en la complejidad de su espectro:
- FM de Banda Estrecha (NBFM): Se define generalmente para valores de β pequeños, típicamente β < 0.3 (aunque a veces se extiende hasta 0.5). En este caso, solo la portadora y el primer par de bandas laterales (n=1) tienen amplitudes significativas (J0(β) es cercano a 1 y J1(β) es pequeño). Las bandas laterales de orden superior son despreciables.
El ancho de banda aproximado para NBFM es BW ≈ 2 * fm, similar al de AM de doble banda lateral.
- FM de Banda Ancha (WBFM): Se define para valores de β mayores, típicamente β > 1. En este caso, un número significativo de bandas laterales de orden superior (n=2, 3, 4, etc.) tienen amplitudes considerables (determinadas por J2(β), J3(β), etc.). Esto resulta en un espectro mucho más amplio.
El ancho de banda aproximado para WBFM se describe mejor mediante la Regla de Carson, que establece que BW ≈ 2 * (Δf + fm) = 2 * fm * (1 + β). Esta regla es una buena aproximación para β tanto pequeños como grandes, pero es especialmente relevante para WBFM, donde predice un ancho de banda considerablemente mayor que 2 * fm.
La Sorprendente Supresión de Portadora
Uno de los aspectos más fascinantes de la FM es que la amplitud de la portadora puede llegar a ser cero para ciertos valores específicos del índice de modulación β. Esto ocurre cuando la función de Bessel J0(β) cruza el valor cero. Cuando J0(β) = 0, la componente de la portadora en la frecuencia fc desaparece por completo, y toda la potencia de la señal se redistribuye entre las bandas laterales.
Los primeros valores de β donde ocurre esta Supresión de Portadora son aproximadamente:
- Primer cero: β ≈ 2.4048
- Segundo cero: β ≈ 5.5201
- Tercer cero: β ≈ 8.6537
- Y así sucesivamente, con ceros posteriores que ocurren a intervalos que se aproximan a π.
En estos puntos, la señal FM no contiene energía en su frecuencia central (la portadora). A diferencia de la supresión de portadora en AM (como en DSB-SC), que requiere circuitería externa (un modulador balanceado), en FM este fenómeno ocurre de forma natural, dictado únicamente por el valor del índice de modulación β. Este efecto es una consecuencia directa de la naturaleza oscilatoria de la función de Bessel J0(β).
Consideremos un ejemplo práctico. Si tenemos una señal moduladora con fm = 5 kHz y ajustamos la desviación de frecuencia máxima a Δf = 12.024 kHz, entonces el índice de modulación es β = 12.024 / 5 = 2.4048. En este caso, J0(2.4048) = 0, lo que significa que la portadora se suprime por completo. La energía que normalmente estaría en la portadora se distribuye ahora entre las bandas laterales (fc ± 5 kHz, fc ± 10 kHz, etc.), cuyas amplitudes están determinadas por J1(2.4048), J2(2.4048), etc.
Aplicaciones Prácticas de Beta
El control del índice de modulación β es esencial en el diseño de sistemas de comunicación por FM, ya que impacta directamente en el ancho de banda, la distribución de potencia y la resistencia al ruido.
- Control de Ancho de Banda: Como vimos, β determina si la señal es de banda estrecha o ancha. Para comunicaciones de voz (como en walkie-talkies o radios de policía), se suele usar NBFM (β bajo, típicamente alrededor de 0.3 a 0.5) para conservar ancho de banda, ya que el espectro es más compacto. En este caso, la desviación de frecuencia Δf es pequeña en comparación con la frecuencia moduladora máxima. Por ejemplo, con fm = 3 kHz y Δf = 0.9 kHz, β = 0.3. El ancho de banda sería aproximadamente 2 * (0.9 + 3) = 7.8 kHz, muy eficiente.
- Radiodifusión FM de Alta Fidelidad: La radiodifusión comercial de FM (88-108 MHz) utiliza WBFM. El estándar para estéreo en EE.UU. es Δf = 75 kHz y la frecuencia moduladora máxima para audio es fm = 15 kHz. Esto da un índice de modulación β = 75 / 15 = 5. Para este valor de β, J0(5) es aproximadamente 0.1776, no cero, lo que significa que la portadora no se suprime por completo, pero su amplitud es significativamente menor que la original. Un beta alto como 5 asegura que se generen muchas bandas laterales con amplitud significativa, lo cual es necesario para transmitir la complejidad de la música estéreo con alta fidelidad. El ancho de banda según Carson sería BW ≈ 2 * (75 + 15) = 180 kHz, mucho mayor que el de NBFM o AM.
La siguiente tabla ilustra cómo β afecta el ancho de banda y la distribución de potencia en la portadora para algunos valores clave de β donde ocurre supresión (fm = 5 kHz para consistencia en los ejemplos):
| β | Δf (kHz) | fm (kHz) | Ancho de Banda (Regla de Carson, kHz) | Potencia de Portadora (%) | Potencia de Bandas Laterales (%) |
|---|---|---|---|---|---|
| 2.4048 | 12.024 | 5 | 2 * (12.024 + 5) = 34.05 | 0.0 | 100.0 |
| 5.5201 | 27.601 | 5 | 2 * (27.601 + 5) = 65.20 | 0.0 | 100.0 |
| 8.6537 | 43.269 | 5 | 2 * (43.269 + 5) = 96.54 | 0.0 | 100.0 |
Observamos que a medida que β aumenta, el ancho de banda requerido se incrementa considerablemente, incluso en los puntos donde la portadora se suprime. Esto se debe a que la energía se desplaza hacia bandas laterales de orden superior.
- Interferencia: Suprimir la portadora puede ser útil teóricamente para reducir la interferencia en la frecuencia central, pero el ensanchamiento del espectro aumenta el riesgo de interferencia con canales adyacentes.
- Detección: Los receptores FM (como los que usan PLLs o discriminadores) extraen la información de la variación de fase o frecuencia, no de la amplitud de la portadora. Por lo tanto, la supresión de la portadora no afecta la recuperación de la señal moduladora, a diferencia de lo que ocurriría en un receptor AM estándar.
Beta en Contraste con AM
Es importante distinguir la supresión de portadora en FM de la que se realiza en AM (doble banda lateral con portadora suprimida, DSB-SC). En AM, la portadora se elimina multiplicando la señal portadora por la señal moduladora (desplazada para evitar valores negativos). Esto es un proceso de ingeniería externa. Las funciones de Bessel no aplican al espectro AM estándar, aunque aparecen en el análisis de AM con sobremodulación.
En FM, la supresión de portadora es un fenómeno intrínseco y natural, una consecuencia directa de cómo el índice de modulación β interactúa con la función de Bessel J0(β). No se necesita circuitería adicional para *causar* la supresión en los puntos de nulidad de J0, simplemente ocurre cuando β alcanza esos valores.
Preguntas Frecuentes sobre Beta en FM
¿Por qué es importante el índice de modulación Beta en FM?
Beta es crucial porque determina directamente la forma del espectro de la señal FM, el número y la amplitud de las bandas laterales significativas, el ancho de banda de la señal y si la portadora estará presente o suprimida. Es el parámetro clave para diseñar sistemas FM para diferentes aplicaciones, desde comunicaciones de voz de banda estrecha hasta radiodifusión de música de alta fidelidad de banda ancha.
¿Qué sucede con la energía de la señal FM cuando la portadora es suprimida?
Cuando la portadora se suprime (J0(β) = 0), la energía no desaparece. Simplemente se redistribuye completamente entre las diversas bandas laterales de la señal FM. La potencia total de la señal permanece constante, pero ahora reside enteramente en las frecuencias laterales alrededor de la frecuencia de la portadora.
¿La supresión de portadora afecta la calidad del audio en FM?
No. Los receptores FM demodulan la señal basándose en la variación de frecuencia o fase, no en la amplitud de la portadora. Mientras las bandas laterales que contienen la información de la señal moduladora estén presentes y puedan ser recibidas, la ausencia de la portadora no degrada la calidad del audio. De hecho, en ciertos diseños o pruebas, la supresión de portadora se busca deliberadamente.
¿La radiodifusión FM comercial (música) suprime la portadora?
Generalmente no por completo. La radiodifusión FM estándar utiliza un índice de modulación β ≈ 5 (Δf = 75 kHz, fm = 15 kHz). Para β=5, J0(5) ≈ 0.1776, que no es cero. La portadora está presente, pero con una amplitud reducida en comparación con la amplitud original Ac o con una señal NBFM. Un beta alto (como 5) es necesario para generar suficientes bandas laterales que transporten la complejidad de la señal de audio estéreo de alta calidad.
Conclusión
El índice de modulación beta (β) es un parámetro fundamental en la modulación de frecuencia que encapsula la relación entre la desviación máxima de frecuencia y la frecuencia máxima de la señal moduladora. Su valor no solo diferencia la FM de banda estrecha de la de banda ancha, sino que, a través de su relación con las funciones de Bessel, rige la distribución espectral de la señal FM y determina la amplitud de cada componente, incluida la sorprendente capacidad de la FM para lograr una supresión natural de la portadora en puntos específicos. Comprender beta y su impacto en el espectro es vital para el diseño y análisis de sistemas de comunicación por FM, permitiendo a los ingenieros optimizar el ancho de banda, la distribución de potencia y el rendimiento general en una amplia gama de aplicaciones inalámbricas.
