Alineación de un Receptor FM: Guía Completa

Si eres un entusiasta de la radio FM o posees un receptor antiguo que ya no sintoniza tan bien como solía hacerlo, es posible que necesites realizar un proceso conocido como alineación. La alineación de un receptor de FM es una tarea crucial para asegurar que el equipo funcione con su máximo rendimiento, capturando las señales con la mayor claridad y sensibilidad posible. Con el tiempo, los componentes internos de un receptor, especialmente los circuitos sintonizados, pueden sufrir pequeñas derivas debido a factores como el envejecimiento, cambios de temperatura o incluso vibraciones. Estas derivas afectan la capacidad del receptor para procesar correctamente las señales de radiofrecuencia (RF) y frecuencia intermedia (FI), resultando en una recepción deficiente, ruido, distorsión o incapacidad para sintonizar estaciones débiles.

La alineación no es un simple ajuste; es un procedimiento técnico que requiere comprender cómo funciona un receptor de FM y, en muchos casos, el uso de equipos de prueba especializados. Se trata de ajustar con precisión varios puntos dentro del circuito, como bobinas (inductores variables) y condensadores (trimers), para que resuenen en las frecuencias correctas y las etapas del receptor trabajen en armonía. Una alineación correcta puede marcar una diferencia notable en la calidad del sonido y la robustez de la recepción.

¿Por Qué es Necesaria la Alineación?

Un receptor de FM típico consta de varias etapas, cada una diseñada para realizar una función específica sobre la señal de radio que llega a la antena. Estas etapas incluyen la etapa de RF (Radiofrecuencia), el mezclador, las etapas de FI (Frecuencia Intermedia), el limitador y el detector de FM. Cada una de estas etapas contiene circuitos sintonizados que deben estar ajustados a frecuencias muy específicas para funcionar correctamente.

La etapa de RF selecciona la señal deseada y rechaza las otras. Las etapas de FI amplifican y filtran la señal a una frecuencia fija (típicamente 10.7 MHz para FM estéreo) donde es más fácil procesarla. El detector extrae la información de audio de la señal modulada. Si cualquiera de estos circuitos sintonizados no está precisamente ajustado a la frecuencia correcta, la señal se debilita, se distorsiona o se introduce ruido. Factores como el envejecimiento de los componentes, cambios de temperatura o incluso reparaciones anteriores mal realizadas pueden causar que estos ajustes se desvíen. La alineación corrige estas desviaciones, devolviendo el receptor a sus especificaciones de fábrica.

Herramientas y Equipos Necesarios

La alineación de un receptor de FM no es una tarea que se pueda realizar a ciegas. Requiere precisión y, idealmente, instrumentación adecuada. Los equipos esenciales pueden incluir:

• Generador de Señal de RF: Un generador que pueda producir señales de radiofrecuencia moduladas en FM en las frecuencias de interés (banda de FM, frecuencia intermedia). Idealmente, debería tener capacidad de modulación de barrido (sweep) para visualizar curvas de respuesta.
• Osciloscopio: Para visualizar las formas de onda y las curvas de respuesta de frecuencia en varias etapas del circuito.
• Voltímetro de RF: Para medir niveles de señal en puntos específicos del circuito.
• Medidor de Distorsión y Ruido (Opcional pero Recomendable): Para medir la calidad de audio de la salida y minimizar la distorsión armónica total (THD) y el ruido.
• Frecuencímetro (Opcional): Para verificar la precisión de las frecuencias generadas y sintonizadas.
• Destornilladores de Alineación No Metálicos: Es crucial usar herramientas de ajuste hechas de plástico o cerámica. Las herramientas metálicas pueden introducir capacitancia o inductancia adicional durante el ajuste, alterando la sintonización justo cuando se retiran.
• Manual de Servicio del Receptor: Imprescindible. Contiene diagramas esquemáticos, diagramas de cableado y, lo más importante, el procedimiento de alineación específico para ese modelo, incluyendo los puntos de ajuste y las lecturas esperadas.

Intentar alinear un receptor sin el equipo adecuado y el manual de servicio es, en el mejor de los casos, ineficaz y, en el peor, puede empeorar el rendimiento o dañar el equipo.

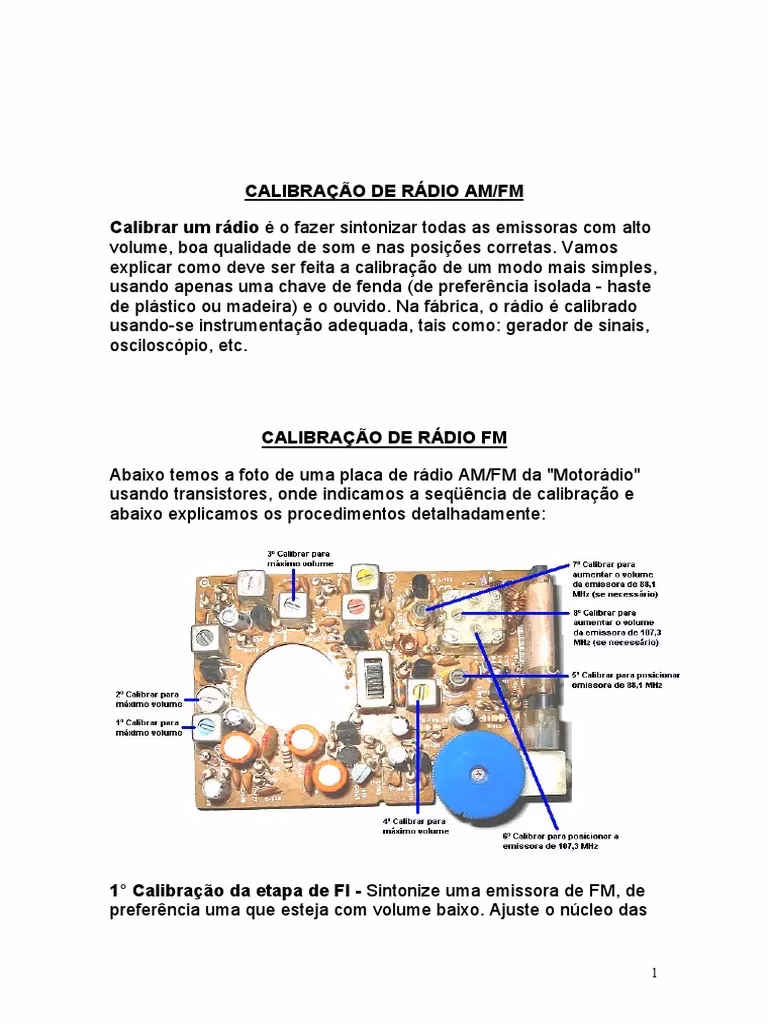

El Proceso General de Alineación

El procedimiento exacto varía considerablemente entre modelos y fabricantes, por lo que siempre se debe seguir el manual de servicio específico. Sin embargo, hay un orden general que se suele seguir, trabajando desde la etapa final hacia la etapa de entrada:

1. Alineación del Detector de FM: Este es a menudo el primer paso. Se inyecta una señal de FI (10.7 MHz, no modulada) en el punto de entrada del detector. Se ajustan los componentes del detector para obtener la máxima tensión de salida de audio (tensión de pico) y, crucialmente, para que la tensión de salida sea cero cuando la frecuencia de entrada es exactamente 10.7 MHz (el centro de la curva S). El osciloscopio puede usarse para visualizar la curva S del detector, buscando simetría y linealidad.
2. Alineación de las Etapas de FI: Se inyecta una señal de 10.7 MHz (a veces modulada) en la entrada de la última etapa de FI. Se ajustan los transformadores de FI (bobinas con núcleos ajustables) en orden inverso (desde la última etapa hacia la primera) para obtener la máxima ganancia en la frecuencia central de 10.7 MHz. Un generador de barrido y un osciloscopio son muy útiles aquí para visualizar la curva de respuesta de banda de las etapas de FI, que idealmente debe ser plana en la parte superior y tener un ancho de banda adecuado (alrededor de 150-200 kHz) para acomodar la señal de FM estéreo.
3. Alineación del Limitador (Si Aplica): Algunos receptores tienen etapas limitadoras para eliminar variaciones en la amplitud de la señal de FI antes de que llegue al detector. Se ajustan para que la salida se mantenga constante a pesar de las variaciones en la entrada, asegurando que el detector reciba una señal de amplitud uniforme.
4. Alineación del Oscilador Local y la Etapa Mezcladora: El oscilador local genera una frecuencia que se mezcla con la señal de RF de la antena para producir la frecuencia intermedia (FI). Es vital que la frecuencia del oscilador local esté precisamente desplazada en 10.7 MHz de la frecuencia sintonizada en la banda de FM. Se ajusta el oscilador local (generalmente un trimer y/o una bobina) para que, al sintonizar una frecuencia conocida (por ejemplo, 98.1 MHz), el oscilador local genere la frecuencia correcta (87.4 MHz o 108.8 MHz, dependiendo del diseño). Esto se verifica inyectando una señal de 98.1 MHz en la entrada de RF y ajustando el oscilador para obtener la máxima salida de FI a 10.7 MHz.
5. Alineación de la Etapa de RF: Esta es la etapa de entrada, sintonizada a la misma frecuencia que el dial. Se ajustan los circuitos sintonizados de RF (generalmente bobinas y trimers, a veces múltiples por etapa) para obtener la máxima ganancia en la frecuencia sintonizada. Esto se hace inyectando una señal de RF modulada en la frecuencia sintonizada y ajustando para obtener la máxima salida de FI o la máxima tensión en el detector de FM. Este paso a menudo se realiza en varios puntos a lo largo de la banda de FM (por ejemplo, en el extremo bajo, medio y alto) para asegurar que la sintonización sea precisa en todo el rango.
6. Ajustes Finos y Verificación: Una vez completados los pasos anteriores, se realizan ajustes finos sintonizando estaciones conocidas y verificando la claridad del sonido, la separación estéreo (si aplica), la sensibilidad (capacidad de sintonizar estaciones débiles) y la selectividad (capacidad de rechazar estaciones adyacentes). Se pueden usar medidores de distorsión y ruido para optimizar aún más la calidad de audio.

Es importante entender que la alineación es un proceso iterativo. A veces, ajustar una etapa puede afectar ligeramente a otra, requiriendo volver atrás y reajustar. La paciencia y la precisión son clave.

Síntomas de un Receptor Desalineado

Un receptor FM que necesita alineación puede presentar varios síntomas. Reconocer estos problemas es el primer paso para decidir si la alineación es necesaria.

Aquí tienes una tabla comparativa de síntomas comunes:

Si experimentas uno o varios de estos síntomas, especialmente en un receptor con varios años de uso, es muy probable que una alineación profesional o cuidadosa sea necesaria.

Consideraciones Importantes y Dificultades

La alineación de un receptor FM, particularmente uno complejo con muchas etapas sintonizadas, puede ser un desafío. Aquí hay algunas consideraciones:

• Conocimiento Técnico: Se requiere una comprensión sólida de los circuitos de radiofrecuencia y frecuencia intermedia. Un ajuste incorrecto puede causar más daño que beneficio.
• Equipo Costoso: El equipo de prueba necesario puede ser caro y no justifica la inversión para una sola alineación, a menos que sea un hobby serio o una actividad profesional.
• Componentes Frágiles: Los núcleos de ajuste de las bobinas y los trimers pueden ser muy pequeños y frágiles. Se requiere una mano firme y las herramientas adecuadas para evitar dañarlos.
• Manual de Servicio: Sin el manual, la tarea es casi imposible, ya que no sabrás qué componente ajustar para cada paso ni cuáles son los valores de prueba esperados.
• Receptores Modernos vs. Antiguos: Los receptores más antiguos (especialmente los de tubos o los primeros de estado sólido) a menudo requieren alineación periódica. Los diseños más modernos con componentes más estables y, a veces, circuitos digitales, pueden mantener su alineación por más tiempo, pero no son inmunes a la deriva.
• Seguridad: Algunos receptores, especialmente los de tubos, operan con voltajes altos que pueden ser letales. Se deben tomar precauciones extremas al trabajar en equipos energizados.

Debido a la complejidad y el equipo requerido, muchas personas optan por llevar sus receptores a técnicos de reparación de audio experimentados que tienen el conocimiento y las herramientas para realizar una alineación adecuada. Sin embargo, para el aficionado avanzado con acceso al equipo y manuales, puede ser un proyecto gratificante.

Preguntas Frecuentes sobre la Alineación de Receptores FM

¿Puede la alineación solucionar cualquier problema de recepción?

No. La alineación corrige problemas relacionados con la sintonización y el ajuste de los circuitos resonantes. No puede solucionar problemas causados por componentes defectuosos (condensadores secos, transistores dañados), problemas en la antena o problemas en las etapas de audio. Es una parte del mantenimiento, no una solución universal.

¿Con qué frecuencia se debe alinear un receptor FM?

No hay una regla fija. Depende de la calidad de construcción del receptor, el tipo de componentes utilizados, el entorno (cambios de temperatura, humedad) y la cantidad de uso. Un receptor antiguo de alta calidad podría beneficiarse de una alineación cada 10-20 años. Si notas una degradación significativa en el rendimiento, es un indicador de que podría ser necesaria.

¿Puedo alinear mi receptor yo mismo sin equipo profesional?

Ajustar las bobinas y trimers "a oído" sintonizando una estación es posible, pero no es una alineación precisa. Podrías mejorar ligeramente la recepción en una estación específica, pero es muy probable que desajustes otras partes de la banda o introduzcas distorsión. Una alineación correcta requiere medir y ajustar a valores específicos utilizando equipo de prueba.

¿Es la alineación diferente para receptores FM estéreo y mono?

El proceso básico de alineación de las etapas de RF, FI y detector es similar. Sin embargo, los receptores estéreo tienen una etapa adicional: el decodificador estéreo. Esta etapa también puede requerir alineación para asegurar una correcta separación entre los canales izquierdo y derecho y minimizar el ruido. El manual de servicio detallará el procedimiento para el decodificador estéreo si aplica.

¿Qué significa la curva 'S' en la alineación del detector?

La curva 'S' es una representación gráfica de la tensión de salida del detector de FM en función de la frecuencia de entrada. Tiene forma de 'S'. El punto central donde cruza el eje de voltaje cero debe corresponder exactamente a la frecuencia central de FI (10.7 MHz). La pendiente y la simetría de la curva 'S' son cruciales para una detección correcta y lineal de la señal de FM.

¿Qué componentes son los que suelen requerir ajuste?

Principalmente, son bobinas ajustables (transformadores de FI, bobinas de RF/Oscilador) con núcleos de ferrita o latón que se mueven dentro o fuera de la bobina, y condensadores variables pequeños llamados "trimers", que son pequeños condensadores ajustables con un destornillador no metálico. Estos componentes son parte de los circuitos resonantes.

Conclusión

La alineación de un receptor FM es un proceso técnico que puede restaurar significativamente el rendimiento de un equipo que ha perdido su "chispa". No es una tarea trivial y requiere las herramientas adecuadas, el manual de servicio y un buen conocimiento de electrónica. Si tu receptor muestra síntomas de desalineación y valoras su rendimiento, considera buscar ayuda profesional si no te sientes cómodo realizando el procedimiento tú mismo. Una alineación correcta no solo mejora la calidad de audio y la sensibilidad, sino que también prolonga la vida útil y el disfrute de tu equipo de radio.
