Dominando la Geometría en Dialux EVO

Dialux EVO es una herramienta fundamental para profesionales del diseño de iluminación, permitiendo crear simulaciones detalladas y precisas de cómo la luz interactúa con los espacios. Una parte crucial de este proceso es definir correctamente la geometría de las habitaciones o edificios que estás modelando. Sin embargo, rara vez un diseño es perfecto desde el inicio, y a menudo surge la necesidad de ajustar la forma de un espacio después de haber empezado a trabajar en él. Este artículo te guiará paso a paso sobre cómo realizar estas modificaciones geométricas en Dialux EVO, asegurando que tus modelos sean tan fieles a la realidad como sea posible.

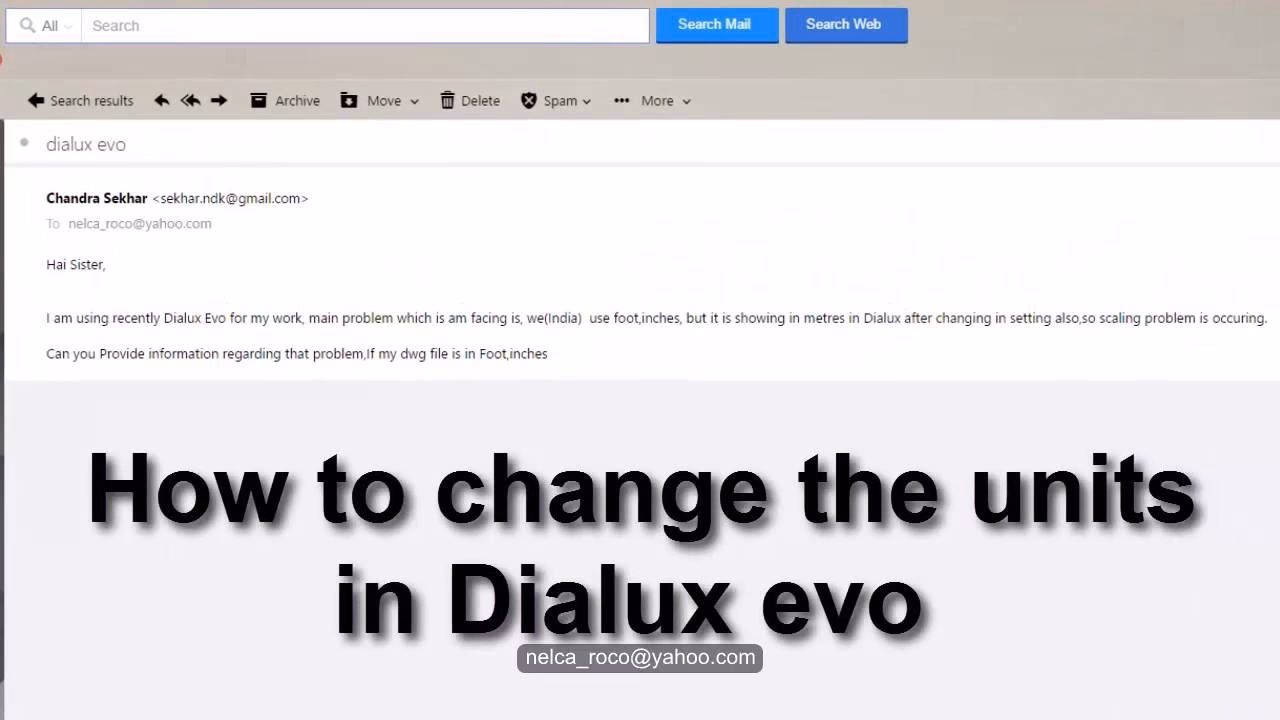

Aunque también se consultó sobre el cambio de unidades, la información específica proporcionada se centra en la edición de geometría. Las unidades en Dialux (como metros, pies, lux o footcandles) suelen configurarse al inicio del proyecto o en las opciones generales del programa, y su ubicación exacta puede variar ligeramente entre versiones. Si necesitas ajustar las unidades, te recomendamos explorar los menús 'Archivo', 'Opciones' o 'Preferencias' dentro de Dialux, ya que allí suelen residir estas configuraciones globales.

Ajustando la Geometría de tu Espacio en Dialux EVO

La capacidad de modificar la geometría de una habitación o un edificio ya creado es esencial para refinar tu proyecto. Ya sea que necesites corregir un error en el plano original, añadir un detalle arquitectónico que habías omitido, o simplemente ajustar las dimensiones, Dialux EVO ofrece herramientas intuitivas para hacerlo. El proceso se centra en interactuar directamente con los contornos del espacio dentro del modo de construcción apropiado.

Cómo Modificar Contornos Existentes

El primer paso para realizar cualquier cambio en la forma de una geometría existente en Dialux EVO es asegurarte de que estás en el modo correcto y seleccionar el elemento que deseas modificar. El modo clave para trabajar con la estructura del edificio es el Modo Construcción, específicamente la sección de 'Piso y construcción del edificio'.

Una vez dentro de este modo, debes identificar el contorno que quieres editar. Puede ser el contorno exterior de un edificio, el contorno interior de una habitación o incluso el contorno de un hueco o nicho. Para seleccionar este contorno, simplemente haz clic sobre él con el botón izquierdo del ratón. Al hacerlo, notarás que el área correspondiente se resalta en color azul. Esta coloración indica que la geometría ha sido seleccionada y está lista para ser editada.

Lo más útil de seleccionar el contorno de esta manera es que Dialux EVO te mostrará automáticamente todos los puntos que definen esa geometría. Estos puntos son los vértices de la forma, los lugares donde las líneas cambian de dirección. Estos puntos previamente insertados son ahora visibles y, lo más importante, son manipulables. Puedes hacer clic y arrastrar cualquiera de estos puntos para cambiar la posición del vértice, lo que a su vez modifica la forma del contorno. Si arrastras un punto, las dos líneas adyacentes a él se moverán con él, alterando la forma general del espacio.

Añadiendo Nuevos Puntos a la Geometría

A veces, no basta con mover los puntos existentes. Es posible que necesites añadir más detalle a una forma, como crear un entrante para una puerta, un saliente para una chimenea o simplemente añadir más vértices para curvar o facetar una pared (aunque Dialux es principalmente para geometrías poligonales simples, añadir puntos permite crear formas más complejas a partir de segmentos rectos). Para añadir un nuevo punto a un contorno existente, debes hacer clic derecho sobre la línea del contorno donde deseas insertar el punto.

Al hacer clic derecho sobre el contorno seleccionado (resaltado en azul), aparecerá un Menú Contextual. Este menú ofrece varias opciones relacionadas con el elemento sobre el que has hecho clic. Una de las opciones disponibles en este menú contextual es 'Add point' (Añadir punto). Al seleccionar 'Add point', Dialux insertará un nuevo vértice exactamente en el lugar donde hiciste clic derecho. Este nuevo punto se comportará como cualquier otro punto de control: podrás seleccionarlo, arrastrarlo para moverlo y, si es necesario, añadir más puntos adyacentes.

La posibilidad de añadir puntos te da una gran flexibilidad para refinar la geometría. Puedes convertir una simple pared recta en una pared con un hueco, o transformar un rectángulo básico en una forma más compleja con múltiples ángulos. Después de añadir el punto, puedes arrastrarlo para darle la forma deseada al contorno.

Consideraciones Importantes al Modificar Geometría

Si bien el proceso de selección, modificación y adición de puntos es relativamente sencillo, hay una advertencia crucial proporcionada en la información de origen que es vital para evitar problemas:

¡Asegúrate de que la vista de resultados esté cerrada!

Dialux EVO realiza cálculos complejos para generar la vista de resultados (simulaciones de iluminación). Tener esta vista abierta mientras intentas modificar la geometría puede causar conflictos o impedir que realices los cambios correctamente. Antes de entrar en el modo de construcción para editar contornos, cierra cualquier ventana o panel que muestre los resultados de cálculo de iluminación. Esto garantiza que el programa esté en un estado donde las modificaciones geométricas sean posibles y estables.

Resumen de Pasos para Modificar Geometría

Para facilitar la comprensión, aquí tienes un resumen de los pasos clave para modificar la geometría de un espacio en Dialux EVO:

Impacto de los Cambios Geométricos

Es importante entender que modificar la geometría de una habitación o edificio tendrá un impacto significativo en tu proyecto de iluminación. Cualquier luminaria, objeto o superficie de cálculo que hayas colocado dentro o sobre la geometría modificada deberá ser revisado. Las luminarias que estaban en una pared que se movió, los objetos en un suelo que cambió de forma, o las superficies de cálculo que dependían de las dimensiones originales, podrían necesitar ser reubicados, ajustados o verificados para asegurar que sigan teniendo sentido en el nuevo espacio.

Además, cualquier cálculo de iluminación que hayas realizado previamente para esa escena quedará obsoleto. Después de modificar la geometría, deberás recalcular la escena para obtener resultados precisos que reflejen la nueva forma del espacio.

Preguntas Frecuentes sobre Geometría en Dialux EVO

Aquí respondemos algunas preguntas comunes relacionadas con la modificación de geometría en Dialux EVO:

¿En qué modo de Dialux EVO debo estar para cambiar la geometría de una habitación?

Debes estar en el Modo Construcción, específicamente en la sección 'Piso y construcción del edificio'. Este modo está diseñado para crear y modificar la estructura física de tu proyecto.

¿Qué debo hacer si hago clic en el contorno pero no veo los puntos para modificar?

Asegúrate de que el área se resalte en azul al hacer clic. Si se resalta pero no ves los puntos, verifica que no tienes la vista de resultados abierta (ciérrala si es el caso) y que estás en el modo de construcción correcto. Si el problema persiste, intenta guardar, cerrar y volver a abrir el proyecto.

¿Puedo añadir puntos en cualquier parte del contorno?

Sí, puedes hacer clic derecho en cualquier lugar a lo largo del contorno de la geometría (una vez seleccionado y resaltado en azul) para que aparezca el menú contextual y seleccionar 'Add point'.

¿Por qué debo cerrar la vista de resultados antes de modificar la geometría?

Modificar la geometría altera la base del modelo sobre la que se calculan los resultados de iluminación. Tener la vista de resultados abierta mientras haces estos cambios puede causar inestabilidad, errores o impedir que las modificaciones se apliquen correctamente. Es una buena práctica cerrar siempre esta vista antes de realizar cambios estructurales importantes.

¿Afecta el cambio de geometría a las luminarias u objetos que ya he colocado?

Sí, absolutamente. Cambiar la forma o el tamaño de una habitación o edificio afectará la posición y el contexto de cualquier luminaria, objeto o superficie de cálculo colocada en su interior o sobre él. Deberás revisar y probablemente ajustar la ubicación de estos elementos después de modificar la geometría.

¿Es posible curvar paredes en Dialux EVO?

Dialux EVO trabaja principalmente con geometrías poligonales (segmentos rectos). Aunque puedes añadir muchos puntos para aproximar una curva, no hay una herramienta nativa para dibujar arcos o curvas verdaderas como en software CAD. Para geometrías curvas precisas, a menudo es mejor importarlas de otro programa de modelado.

Conclusión

La habilidad de modificar la geometría de tus espacios en Dialux EVO es una parte fundamental del flujo de trabajo de diseño de iluminación. Te permite corregir errores, refinar detalles arquitectónicos y adaptar tu modelo a los cambios del proyecto. Siguiendo los pasos descritos, utilizando el Modo Construcción, seleccionando correctamente los contornos, y prestando atención a la advertencia sobre la Vista de Resultados, podrás manipular la forma de tus espacios de manera efectiva y precisa. Recuerda que la precisión en la geometría es clave para obtener simulaciones de iluminación realistas y fiables.
