La Cavidad Resonante: Atrapando la Energía

En diversas áreas de la física y la ingeniería, existe un concepto fundamental que permite confinar, almacenar y amplificar energía en forma de ondas: la cavidad resonante. Imagina un espacio diseñado de tal manera que las ondas, ya sean de luz, sonido o radiofrecuencia, puedan rebotar en su interior, interactuando consigo mismas de forma constructiva. Este fenómeno de resonancia da lugar a un aumento significativo en la intensidad del campo dentro de la cavidad, permitiendo aplicaciones que van desde la creación de luz coherente en un láser hasta la aceleración de partículas subatómicas o la amplificación del sonido en un instrumento musical.

Una cavidad resonante, a menudo llamada simplemente resonador, es esencialmente un sistema cerrado o semi-cerrado que soporta la formación de ondas estacionarias. Estas ondas se forman cuando las ondas que viajan en una dirección se superponen con las ondas reflejadas que viajan en la dirección opuesta, de tal manera que ciertos puntos (nodos) permanecen inmóviles mientras que otros (antinodos) experimentan la máxima amplitud de oscilación. La clave para que esto ocurra es que el tamaño y la forma de la cavidad deben ser múltiplos específicos de la longitud de onda de las ondas que se propagan en su interior.

La capacidad de una cavidad resonante para almacenar energía y la eficiencia con la que lo hace se describe mediante una propiedad conocida como factor de calidad (Q). Un alto factor Q indica que la cavidad puede mantener la energía vibracional o electromagnética durante un período más largo antes de que se disipe, lo que se traduce en picos de resonancia más agudos y un ancho de banda más estrecho. La frecuencia a la que una cavidad resuena de manera más efectiva se conoce como su frecuencia resonante, y esta está intrínsecamente ligada a sus propiedades físicas, como el tamaño, la forma y los materiales de los que está hecha.

Tipos de Cavidades Resonantes

Aunque el principio básico de resonancia es común, las cavidades resonantes se manifiestan de formas muy diferentes dependiendo del tipo de onda que confinan. Exploraremos algunas de las más relevantes.

Cavidades Resonantes Ópticas (en Láseres)

En el contexto de los láseres, la cavidad resonante se conoce como resonador óptico o cavidad láser. Su función principal es proporcionar una estructura de espejos que permita que la luz generada en el medio activo del láser viaje de un lado a otro, amplificándose mediante emisión estimulada en cada paso. Esta realimentación óptica es crucial para que el proceso láser se sostenga y la intensidad de la luz crezca exponencialmente.

La cavidad óptica generalmente está formada por dos espejos colocados en los extremos del medio activo. Estos espejos suelen estar alineados perpendicularmente al eje por donde viaja la luz láser. Los primeros láseres utilizaban espejos planos, pero pronto se descubrió que los espejos esféricos ofrecían una mayor estabilidad. Una ligera desalineación o vibración en un láser con espejos planos podía hacer que la luz se desviara del eje y se perdiera. Por ello, la mayoría de los láseres modernos emplean espejos esféricos con radios de curvatura largos, ya que son menos sensibles a la alineación.

La cavidad resonante suele ser mucho más larga que ancha. Esta configuración favorece ciertos modos del campo electromagnético con baja pérdida. Las pérdidas inherentes (por ejemplo, por transmisión en uno de los espejos o por difracción) deben ser compensadas por la ganancia proporcionada por la emisión estimulada a medida que la luz atraviesa el medio activo.

Típicamente, uno de los espejos tiene una reflectividad muy alta, lo más cercana posible al 100%. El otro espejo, sin embargo, tiene cierta transmisión para permitir que la luz láser salga. La reflectividad de este espejo de salida es menor al 100%, y la desviación de ese valor ideal depende de la cantidad de ganancia que pueda proporcionar el medio activo. Esta transmisión controlada constituye una fuente de pérdida intencional, pero necesaria para obtener la salida del láser.

Para que la operación del láser se mantenga, la luz debe realizar múltiples pasadas a través del medio activo. Esto es necesario para que la luz recorra un camino efectivo largo dentro del medio y su intensidad pueda aumentar significativamente a través de la emisión estimulada. Aunque existen algunos materiales con coeficientes de ganancia muy altos que no requieren una cavidad (láseres superradiantes), la gran mayoría de los láseres sí la utilizan.

Las frecuencias resonantes de una cavidad óptica no son continuas, sino discretas. Solo ciertas frecuencias (y longitudes de onda) permiten que la luz, al rebotar entre los espejos, se realimente en fase, creando ondas estacionarias estables. La condición fundamental para la resonancia es que la distancia entre los espejos, multiplicada por el índice de refracción del medio, sea un número entero de semilongitudes de onda. Esto se puede expresar aproximadamente como:

q * (λ / 2) = n * D

Donde q es un entero grande (llamado número de modo longitudinal), λ es la longitud de onda de la luz, n es el índice de refracción del medio y D es la distancia entre los espejos. Esta ecuación simple muestra que la cavidad solo resuena en longitudes de onda específicas. Dentro del ancho de banda de emisión del medio activo, puede haber muchos de estos modos longitudinales, lo que significa que la salida del láser puede consistir en varias frecuencias discretas muy cercanas.

Además de los modos longitudinales, existen los modos transversales, que describen la distribución espacial del campo de luz dentro de la cavidad y en el haz de salida. Estos modos dependen de la geometría de la cavidad y de los espejos.

La elección de la geometría de los espejos es crucial para la operación del láser. Se evalúan principalmente por dos criterios: estabilidad y llenado del medio activo.

• Estabilidad: Se refiere a si los rayos de luz, al rebotar entre los espejos, permanecen confinados dentro de la cavidad o si se desvían y salen. Las configuraciones estables permiten que los rayos sean 'reentrantes', es decir, que vuelvan a pasar por el mismo camino o uno similar después de una o varias reflexiones.
• Llenado del medio activo: Indica qué tan bien el perfil espacial del haz de luz utiliza el volumen completo del medio activo entre los espejos. Un buen llenado asegura que la mayor parte del medio activo contribuya a la ganancia.

Consideremos algunas configuraciones comunes:

Espejos Planos Paralelos: Tienen un excelente llenado del medio, ya que la luz puede llenar todo el volumen. Sin embargo, su estabilidad es marginal; requieren una alineación angular casi perfecta. Incluso una ligera desalineación hace que los rayos salgan de los espejos rápidamente.

Espejos Esféricos con Radios Largos (R >> D): Caen dentro de una región de buena estabilidad en el diagrama de estabilidad de resonadores. También ofrecen un llenado razonable del medio. Esta es una configuración muy común en láseres comerciales porque representa un buen compromiso.

Espejos Confocales (R1 = R2 = D): Tienen estabilidad marginal. Además, no llenan bien el medio activo, ya que los rayos pasan por una 'cintura' estrecha a mitad de camino entre los espejos, desaprovechando el medio activo lejos del eje central.

Espejos Hemisféricos (R1 = D, R2 = ∞): Ofrecen buena estabilidad, pero tampoco llenan bien el medio.

Resonadores Inestables: Aunque parezca contradictorio, los resonadores inestables se utilizan en ciertos tipos de láseres, especialmente aquellos con un número de Fresnel grande (láseres de gran diámetro). En estos casos, los resonadores inestables pueden producir un perfil de haz más deseable y mejor colimación. La luz sale rodeando uno de los espejos (que suelen ser ambos de alta reflectividad) en lugar de a través de él. Requieren medios con alta ganancia para compensar las altas pérdidas inherentes.

A modo de resumen, la elección de la geometría de la cavidad óptica impacta directamente en la estabilidad del haz, el perfil espacial de la luz, las pérdidas dentro de la cavidad y la eficiencia con la que se utiliza el medio activo. Los espejos utilizados suelen ser recubrimientos multicapa dieléctricos muy sofisticados.

Cavidades de Radiofrecuencia (RF)

En el campo de los aceleradores de partículas, como el Gran Colisionador de Hadrones (LHC) del CERN, se utilizan cavidades resonantes metálicas que contienen un campo electromagnético oscilante de radiofrecuencia (RF). Estas cavidades RF tienen la función crucial de acelerar las partículas cargadas.

Las partículas cargadas inyectadas en el campo de la cavidad RF reciben un impulso eléctrico que aumenta su energía. En el LHC, por ejemplo, se utilizan 16 cavidades RF superconductores (para minimizar las pérdidas), operando a una frecuencia de 400 MHz (400 millones de oscilaciones por segundo). Esta frecuencia es generada por un klystron de alta potencia y dirigida a la cavidad mediante una guía de ondas.

La forma de la cavidad RF está diseñada específicamente para lograr la resonancia a la frecuencia deseada, permitiendo que las ondas electromagnéticas se acumulen en intensidad. Cada cavidad puede alcanzar un voltaje máximo de varios megavoltios (MV). Al pasar repetidamente por estas cavidades (millones de veces), las partículas pueden incrementar su energía enormemente; en el LHC, se pasa de 450 GeV a 6.5 TeV.

El campo en una cavidad RF cambia de dirección a su frecuencia de operación. Es fundamental sincronizar la llegada de los paquetes de partículas (llamados 'bunches') con la fase del campo RF para asegurar que reciban el impulso acelerador correcto. Este proceso no solo acelera las partículas, sino que también ayuda a 'agruparlas' en paquetes coherentes, ya que las partículas con energías ligeramente diferentes que llegan antes o después son ligeramente aceleradas o deceleradas para mantenerlas cerca de la energía y posición deseadas dentro del paquete.

Además de las cavidades aceleradoras tradicionales, se están desarrollando cavidades RF con funciones más específicas, como las 'cavidades cangrejo' (crab cavities) para el LHC de Alta Luminosidad. Estas cavidades aplican un impulso transversal para inclinar ligeramente los paquetes de partículas justo antes del punto de colisión, aumentando la probabilidad de interacción entre ellas.

Cavidades Acústicas

En el ámbito del sonido y la acústica, una cavidad resonante es un espacio confinado que permite que las ondas sonoras resuenen. Ejemplos comunes incluyen el cuerpo hueco de un instrumento musical (como una guitarra o un violín), la caja de un tambor o incluso una sala cerrada. Estas cavidades confinan las ondas sonoras a una geometría bien definida.

Mientras que los tubos son ejemplos de cavidades acústicas unidimensionales, formas como una caja rectangular o un tambor plano son ejemplos de cavidades bidimensionales. En una cavidad bidimensional (como una caja rectangular delgada), las ondas pueden resonar a lo largo de sus dos dimensiones principales: la longitud (L) y la anchura (W).

Al igual que en las cavidades ópticas, solo ciertas frecuencias (y longitudes de onda) pueden resonar en una cavidad acústica, formando ondas estacionarias. Para una cavidad rectangular cerrada, los modos a lo largo de la longitud tienen frecuencias que son múltiplos de v/(2L), y los modos a lo largo de la anchura tienen frecuencias que son múltiplos de v/(2W), donde v es la velocidad del sonido.

La característica interesante de las cavidades 2D es que puede haber resonancia simultánea a lo largo de ambas dimensiones. La frecuencia de un modo combinado, que tiene un número 'n' de semilongitudes de onda a lo largo de la longitud y un número 'm' de semilongitudes de onda a lo largo de la anchura, se calcula combinando las frecuencias individuales de manera similar a como se combinan vectores perpendiculares:

F(n,m) = v/2 * √[ (n/L)² + (m/W)² ]

Donde n y m son enteros. Estos modos combinados tienen patrones de vibración más complejos.

En una cavidad acústica, los puntos (o líneas en 2D) donde la amplitud de la vibración es mínima se llaman nodos (o líneas nodales). Las líneas nodales son una característica distintiva de los modos en cavidades 2D. Pueden visualizarse experimentalmente utilizando placas de Chladni: placas metálicas sobre las que se esparce arena fina. Al hacer vibrar la placa a una frecuencia resonante, la arena es sacudida de las áreas de alta vibración (antinodos) y se acumula en las líneas nodales, haciendo visible el patrón del modo de vibración.

Aplicaciones Adicionales de las Cavidades Resonantes

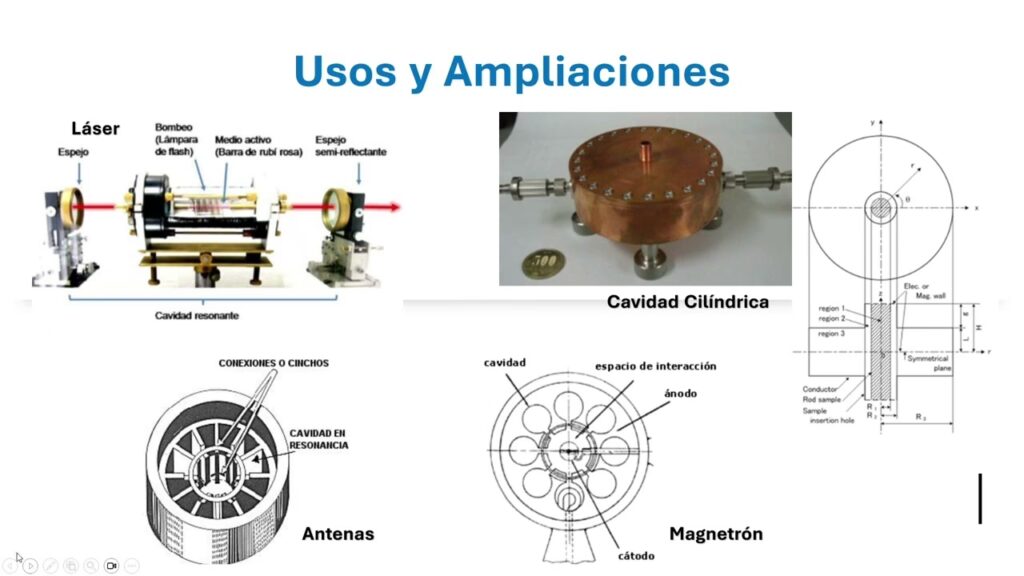

Más allá de los láseres, aceleradores y la acústica, las cavidades resonantes tienen una amplia gama de aplicaciones prácticas:

• Hornos Microondas: La cavidad de cocción es un resonador que atrapa microondas, creando ondas estacionarias que calientan uniformemente los alimentos.
• Telecomunicaciones: Se utilizan en antenas, filtros, osciladores y amplificadores de alta frecuencia para seleccionar y manipular señales electromagnéticas.
• Resonancia Magnética (MRI): Emplean cavidades resonantes para generar y controlar campos de radiofrecuencia necesarios para la adquisición de imágenes médicas.
• Caracterización de Materiales: La técnica de cavidad resonante es un método preciso para determinar las propiedades dieléctricas de materiales midiendo cómo afectan la frecuencia de resonancia y el factor Q de una cavidad.

En esencia, dondequiera que se necesite confinar, amplificar o seleccionar ondas de manera eficiente, es probable que encontremos algún tipo de cavidad resonante en juego.

Preguntas Frecuentes sobre Cavidades Resonantes

¿Qué son las ondas estacionarias en una cavidad?

Son un patrón de interferencia que se forma cuando las ondas que se propagan en una cavidad se reflejan en sus límites y se superponen con las ondas incidentes. El resultado es un patrón donde la amplitud de la onda no cambia con el tiempo en puntos fijos del espacio, con puntos de amplitud mínima (nodos) y máxima (antinodos).

¿Por qué son importantes los espejos en una cavidad láser?

Los espejos forman la cavidad óptica, permitiendo que la luz generada en el medio activo rebote repetidamente a través de él. Cada vez que la luz pasa por el medio activo, es amplificada por emisión estimulada. Los espejos proporcionan la realimentación necesaria para que este proceso de amplificación genere un haz láser intenso y coherente.

¿Qué significa el factor de calidad (Q) de una cavidad?

El factor Q es una medida de cuán eficientemente una cavidad resonante almacena energía en comparación con la energía que disipa por ciclo de oscilación. Un alto Q indica que la cavidad tiene bajas pérdidas y puede mantener la resonancia por más tiempo, resultando en picos de resonancia más estrechos y selectivos en frecuencia.

¿Cómo afecta la forma de la cavidad a su funcionamiento?

La forma y el tamaño de la cavidad determinan sus frecuencias resonantes naturales (los modos) y cómo se distribuye espacialmente la energía de la onda en su interior. En cavidades ópticas, la forma de los espejos influye en la estabilidad del resonador y en cuán bien se utiliza el volumen del medio activo. En cavidades acústicas, la forma determina los patrones de líneas nodales y las frecuencias de los modos combinados.

¿Qué son los modos de una cavidad resonante?

Los modos son los patrones de onda estacionaria estables que pueden existir dentro de una cavidad resonante a frecuencias específicas. En cavidades ópticas, hay modos longitudinales (relacionados con la distribución de intensidad a lo largo del eje de la cavidad) y modos transversales (relacionados con la distribución espacial del campo perpendicular al eje).

En conclusión, la cavidad resonante es un concepto unificador que subyace a una sorprendente variedad de tecnologías y fenómenos físicos. Desde la manipulación de la luz en láseres y la aceleración de partículas hasta la producción y amplificación de sonido, estas estructuras diseñadas para atrapar y amplificar ondas demuestran el poder de la resonancia en la ingeniería y la ciencia.
