¿Qué es un Codificador RDS en Radio FM?

Si alguna vez has sintonizado una estación de radio FM y has visto en la pantalla de tu receptor el nombre de la estación, el título de la canción que suena o quizás información sobre el tráfico, entonces has interactuado con el Sistema de Datos por Radio, más conocido como RDS. Pero, ¿qué hace posible que esta información digital viaje junto con la música y la voz? La respuesta está en un componente clave: el codificador RDS.

En esencia, un codificador RDS es un dispositivo o sistema diseñado específicamente para tomar información digital (como texto y otros metadatos) y codificarla de una manera particular para que pueda ser transmitida a través de la señal de radiofrecuencia de una estación de FM. Piensa en él como un traductor que convierte datos legibles por computadora en un formato que puede ser insertado en la señal de radio analógica sin interferir con el audio principal. Esta información codificada se envía en una 'subportadora' o 'subcanal' dentro de la señal FM, a una frecuencia que no es audible para el oyente, pero que los receptores de radio compatibles con RDS pueden detectar y decodificar.

La función principal de este codificador es, por lo tanto, preparar y enviar estos datos adicionales. Estos datos, una vez recibidos e interpretados por una radio con capacidad RDS, se muestran en la pantalla del dispositivo, enriqueciendo la experiencia del oyente con contexto e información relevante en tiempo real. La información que puede mostrarse es variada y útil, incluyendo el nombre de la estación (PS - Program Service name), información de la canción (RT - Radio Text), tipo de programa (PTY - Program Type), e incluso datos sobre el tráfico (TA - Traffic Announcement) o la hora correcta.

El Rol Fundamental del Codificador RDS

El codificador RDS es el encargado de generar la señal de metadatos que acompañará a la transmisión principal de audio. Sin él, la señal FM sería simplemente el audio que conocemos: música, voz, anuncios. Con el codificador, se añade una capa de información digital que puede ser procesada por los receptores modernos. Este proceso implica tomar datos de diversas fuentes dentro de la estación de radio (como la base de datos de canciones, el sistema de automatización, o la información manual ingresada por el operador) y formatearlos según los estándares del Radio Data System.

Una vez que el codificador ha preparado estos datos, los modula sobre una subportadora de 57 kHz, que es la tercera armónica de la señal piloto estéreo de 19 kHz. Esta ubicación en el espectro de la señal FM es crucial porque permite que la información RDS coexista con la señal de audio estéreo principal sin causar interferencia audible. El codificador se asegura de que esta subportadora modulada tenga la amplitud y fase correctas para ser detectada por los receptores RDS.

La importancia de este dispositivo radica en la funcionalidad que desbloquea para el oyente. Antes del RDS, la única manera de saber qué estación estabas escuchando era por su frecuencia o por lo que decían los locutores. Con RDS, y gracias al codificador que prepara los datos, esa información está visible de forma constante en la pantalla. Esto no solo mejora la conveniencia, sino que también fortalece la identidad de la estación y la conexión con su audiencia.

FM con RDS: Una Experiencia Enriquecida

Cuando hablamos de "FM con RDS", nos referimos a una transmisión de radio FM que incluye esta señal de datos adicional. Un receptor de radio que es compatible con RDS (la mayoría de los receptores modernos en coches y dispositivos portátiles lo son) puede detectar y decodificar esta señal para mostrar la información relevante en su pantalla. Para el oyente, esto significa una experiencia mucho más rica e informativa.

Los beneficios son claros, especialmente para los conductores. Poder ver al instante el nombre de la estación, el título de la canción y el artista sin tener que desviar la atención para buscar la información manualmente o esperar a que el locutor la mencione es una gran ventaja en términos de comodidad y seguridad. Además, algunas funciones avanzadas de RDS permiten a los usuarios buscar estaciones por tipo de programa (noticias, deportes, música rock, etc.) o incluso recibir alertas de tráfico o mensajes de emergencia.

La característica clave es que el Radio Data System permite a la radio FM mostrar datos como el nombre de la estación, el título de la canción y el artista cuando se sintoniza una estación que participa en la transmisión RDS. Esto transforma la radio de una simple fuente de audio a una fuente de información contextualizada.

¿Dónde se Encuentran los Codificadores RDS?

Los codificadores RDS pueden implementarse de diversas maneras en la infraestructura de una estación de radio:

• Integrados en el Procesador de Audio FM: Muchos procesadores de audio modernos para FM ya vienen con un codificador RDS integrado. Esto simplifica la configuración, ya que el procesamiento de audio y la codificación de datos se manejan en un solo dispositivo.
• Integrados en el Transmisor FM: Algunos transmisores de FM de gama alta también pueden incluir un codificador RDS como una opción incorporada. Esto es conveniente ya que la señal RDS se genera justo antes de la etapa final de transmisión.

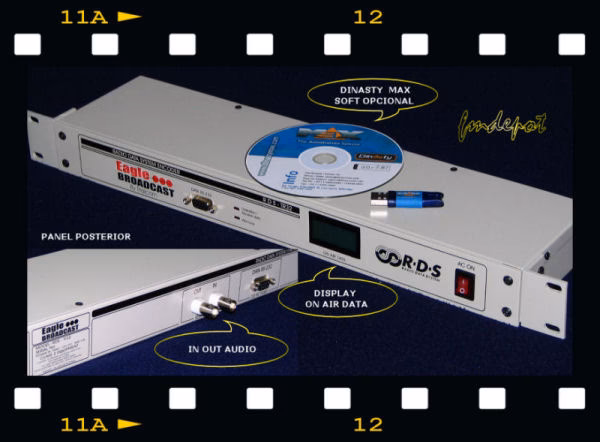

• Dispositivos Externos: Históricamente, y todavía hoy para muchas estaciones, el codificador RDS es una unidad independiente. Si se utiliza un codificador RDS externo, este debe conectarse a la entrada SCA (Subcarrier Authority) del generador estéreo o procesador de audio de la estación. La entrada SCA es el punto designado para inyectar señales de subportadora adicionales, como la señal RDS, en la señal estéreo multiplex antes de que se envíe al transmisor.

La elección de dónde ubicar o cómo integrar el codificador depende de la configuración técnica de la estación, el equipamiento existente y las preferencias del ingeniero jefe. Lo importante es que la señal codificada correctamente llegue al punto donde se combina con la señal de audio principal antes de ser modulada en la portadora de RF y enviada al aire.

Explorando RDS AF (Alternative Frequencies)

Aunque la información proporcionada no profundiza en "RDS AF", es una función importante del sistema RDS que vale la pena mencionar, ya que a menudo genera preguntas. AF significa Frecuencias Alternativas. Es una función del RDS diseñada para mejorar la experiencia del oyente, especialmente en movimiento (como en un automóvil).

El sistema AF permite a una estación de radio transmitir una lista de frecuencias alternativas en las que la misma programación está disponible. Un receptor de radio con capacidad RDS-AF monitorea constantemente la intensidad de la señal de la frecuencia actualmente sintonizada y también verifica la intensidad de las señales en las frecuencias alternativas listadas por el RDS. Si la señal actual se debilita (por ejemplo, al alejarse del transmisor principal o al entrar en una zona de sombra), el receptor puede sintonizar automáticamente una de las frecuencias alternativas más fuertes que transmite la misma estación, sin que el oyente tenga que hacer nada.

Esta funcionalidad es posible gracias a que el codificador RDS incluye en la señal de datos no solo el nombre de la estación o la información de la canción, sino también códigos y datos específicos para funciones como AF. El codificador debe estar configurado con la lista correcta de frecuencias alternativas que la estación utiliza. Es un ejemplo de cómo el RDS va más allá de simplemente mostrar texto, ofreciendo funcionalidades que impactan directamente en la calidad de la recepción y la continuidad de la escucha.

Información que Transmite el Codificador RDS (Tipos de Datos)

El codificador RDS es capaz de generar y transmitir varios tipos de información. Algunos de los más comunes incluyen:

• PS (Program Service Name): El nombre de la estación (generalmente de 8 caracteres). Es lo primero que la mayoría de la gente nota en la pantalla.
• RT (Radio Text): Mensajes de texto más largos que pueden incluir títulos de canciones, nombres de artistas, mensajes de la estación, números de teléfono, direcciones web, etc.
• PTY (Program Type): Código que identifica el tipo de contenido que se está transmitiendo (Noticias, Deportes, Música Pop, Rock, Clásica, etc.). Permite a los receptores buscar estaciones por género.
• TP/TA (Traffic Program / Traffic Announcement): Indicadores que señalan si la estación transmite información de tráfico y si se está emitiendo un boletín de tráfico en ese momento. Algunos receptores pueden pausar otras fuentes de audio (como un CD o MP3) para reproducir un anuncio de tráfico.
• AF (Alternative Frequencies): Como se mencionó, permite al receptor cambiar a una frecuencia más fuerte de la misma estación.
• CT (Clock Time): Transmite la hora y fecha correctas, permitiendo a los receptores sincronizar sus relojes automáticamente.
• PI (Program Identification): Un código hexadecimal único que identifica a la estación. Es utilizado por la función AF para asegurarse de que la frecuencia alternativa sintonizada es realmente la misma estación.

El codificador RDS debe ser configurado para generar estos diferentes tipos de datos, y la estación debe tener los sistemas necesarios para alimentar esta información al codificador (por ejemplo, un sistema de automatización que proporcione el título y artista de la canción actual para el Radio Text).

El Impacto del RDS en la Radiodifusión Moderna

La implementación de RDS, habilitada por el codificador, ha tenido un impacto significativo en la radiodifusión FM. Ha elevado la radio de ser puramente un medio de audio a un medio híbrido que combina audio con datos. Esto ha mejorado la experiencia del oyente, proporcionando información valiosa y facilitando el uso de la radio en diversas situaciones, especialmente en entornos móviles.

Para las estaciones de radio, RDS ofrece una forma adicional de branding y comunicación con su audiencia. Mostrar el nombre de la estación de forma constante refuerza la marca. Proporcionar información sobre la música o el programa aumenta el engagement. Las funciones de tráfico y AF mejoran la utilidad y fiabilidad del servicio.

Aunque no todas las estaciones FM ofrecen servicio RDS, y aquellas que lo hacen pueden no transmitir todos los tipos de datos posibles (como se menciona en la información original), su adopción sigue siendo amplia, especialmente en áreas urbanas y en cadenas de radio más grandes.

Consideraciones Técnicas para las Estaciones

Para una estación de radio, implementar RDS requiere no solo el codificador (ya sea integrado o externo) sino también la infraestructura para alimentarlo con datos precisos y actualizados. Esto puede implicar la integración con el software de automatización de la estación, sistemas de gestión de tráfico, o interfaces para la entrada manual de datos. La configuración correcta del codificador es crucial para asegurar que los datos se transmitan de acuerdo con los estándares RDS y sean correctamente interpretados por los receptores.

Además, es importante que la señal RDS se inyecte en el punto correcto del camino de la señal de audio (generalmente en la entrada SCA del generador estéreo o procesador de audio) y con el nivel adecuado para no causar interferencias ni ser demasiado débil para ser detectada por los receptores.

Preguntas Frecuentes sobre los Codificadores RDS y el Sistema RDS

A continuación, abordamos algunas preguntas comunes relacionadas con los codificadores RDS y el funcionamiento general de este sistema:

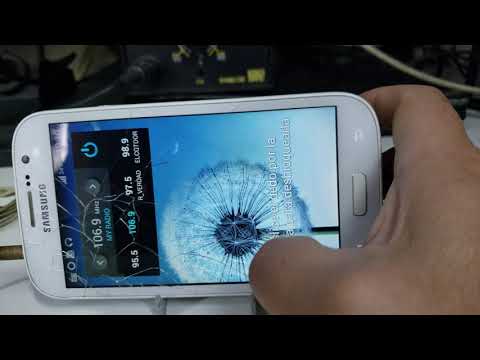

¿Qué información puede mostrar mi radio con RDS?

Con RDS, tu radio puede mostrar el nombre de la estación, el título de la canción y el artista, el tipo de programa (noticias, música pop, etc.), la hora actual, y en algunos casos, mensajes de texto más largos de la estación o información de tráfico.

¿Necesito un codificador RDS si solo transmito en mono?

Sí, el RDS es una subportadora que se añade a la señal FM, independientemente de si la señal de audio principal es mono o estéreo. Un codificador RDS es necesario para generar esta subportadora de datos.

¿Todos los receptores de radio FM pueden mostrar información RDS?

No. Solo los receptores que están diseñados para ser compatibles con RDS pueden detectar, decodificar y mostrar la información transmitida por el sistema RDS. Busca el logotipo o la indicación "RDS" en las especificaciones o en la pantalla del receptor.

¿Cómo se conecta un codificador RDS externo?

Un codificador RDS externo generalmente se conecta a la entrada SCA (Subcarrier Authority) del generador estéreo o del procesador de audio FM. Esta entrada está diseñada específicamente para recibir la señal de la subportadora RDS antes de que la señal FM se module.

¿La información RDS interfiere con el audio principal?

No. La señal RDS se modula sobre una subportadora (57 kHz) que está fuera del rango de frecuencia audible y está diseñada para coexistir con la señal estéreo principal sin causar interferencias perceptibles en el audio.

¿Por qué algunas estaciones no muestran información RDS o solo muestran el nombre?

No todas las estaciones de radio FM tienen el equipo (un codificador RDS) o la infraestructura para transmitir datos RDS. Incluso aquellas que sí lo tienen pueden elegir qué tipos de datos transmiten (por ejemplo, solo el nombre de la estación) debido a limitaciones técnicas, de personal o simplemente por preferencia.

¿Cómo funciona la función RDS AF?

La función AF (Alternative Frequencies) permite que un receptor compatible con RDS cambie automáticamente a una frecuencia alternativa más fuerte que transmite la misma estación si la señal actual se debilita. El codificador RDS de la estación transmite una lista de estas frecuencias alternativas.

Conclusión

El codificador RDS es un componente vital en la cadena de transmisión de una estación de radio FM moderna que desee ofrecer una experiencia de escucha mejorada y más informativa. Es el dispositivo que permite que la información digital, desde el nombre de la estación hasta datos de canciones y funciones avanzadas como la sintonización automática de frecuencias alternativas, llegue a la pantalla del oyente. Comprender qué es y cómo funciona nos ayuda a apreciar la tecnología detrás de las características que damos por sentadas en nuestra radio FM diaria y subraya la evolución constante de este medio de comunicación.
