¿Qué Necesitas para Hacer una Radio a Transistor?

Construir tu propia radio a transistor es un proyecto fascinante y sorprendentemente accesible que te permite entender los principios básicos de la comunicación por radio. Aunque los dispositivos digitales dominan hoy en día, la magia de captar señales del aire con un circuito simple sigue siendo cautivadora. No necesitas ser un experto en electrónica para empezar, ya que incluso con componentes básicos puedes crear un prototipo funcional.

Generalmente, para lograr la recepción de señales de radio, cualquier receptor, por simple que sea, necesita varias etapas fundamentales: una etapa para seleccionar la banda (sintonización), una etapa de antena para captar las ondas, una entidad receptora que procese la señal y, por supuesto, una etapa de amplificación para hacerla audible.

El circuito de una radio a transistor comercial puede ser complejo, pero el prototipo que podemos construir en casa a partir de diseños simples es bastante directo. A pesar de su simplicidad, incorpora todas las etapas esenciales para recibir una señal. Sin embargo, es importante tener en cuenta que la sencillez de la construcción limitará su capacidad para sintonizar solo las estaciones más potentes, y puede que experimentes interferencias si hay muchas estaciones activas cercanas.

¿Qué es Exactamente una Radio a Transistor?

Una radio a transistor es, fundamentalmente, un receptor de radio que utiliza circuitos basados en transistores como componentes activos principales. A diferencia de las radios antiguas que usaban tubos de vacío, los transistores son mucho más pequeños, eficientes y duraderos. Su función es similar a la de cualquier amplificador de audio: captan señales de radiofrecuencia, las procesan y convierten la información (audio) para que pueda ser escuchada.

Los transistores fueron inventados en 1947, y su aparición revolucionó la electrónica. La primera radio comercial de bolsillo que utilizaba transistores fue la Regency TR-1, lanzada en 1954. Este invento permitió reducir drásticamente el tamaño de los receptores de radio, haciéndolos portátiles y accesibles para el público general. En la década de 1950 y 1960, empresas, especialmente en Japón, comenzaron la producción masiva de radios a transistor, lo que las convirtió en un dispositivo omnipresente.

Aunque los dispositivos digitales han reemplazado en gran medida a las radios AM a transistor en el uso diario debido a su mejor calidad de audio y funcionalidades adicionales, las radios a transistor siguen siendo un hito importante en la historia de la electrónica y un excelente punto de partida para aprender sobre circuitos de radio.

Componentes Esenciales para Construir una Radio Simple

Para embarcarte en la construcción de un prototipo básico de radio a transistor, necesitarás reunir una serie de componentes electrónicos y materiales de soporte. La lista puede variar ligeramente dependiendo del diseño específico que elijas, pero un circuito simple como el descrito requiere los siguientes elementos:

• Bobina de Antena MW: Este es un componente crucial que actúa como antena y parte del circuito de sintonización. Generalmente consiste en alambre esmaltado enrollado alrededor de un núcleo de ferrita. Su función es captar las ondas de radio en la banda de Onda Media (MW, por sus siglas en inglés).
• Batería de 1-1.5V (o similar): La fuente de energía para alimentar el circuito. Un voltaje bajo es suficiente para un diseño simple.
• Condensador Variable: Un componente que permite cambiar la capacitancia manualmente. Junto con la bobina de antena, forma el circuito resonante que te permitirá sintonizar diferentes estaciones de radio al variar su capacitancia.
• Placa de Soporte: Puede ser una placa de circuito impreso (PCB) virgen, una tabla de madera (placa de pino como se menciona en el ejemplo) o cualquier otro material no conductor sobre el que puedas montar los componentes.
• Materiales para Condensador (Opcional, si se construye): Si fabricas tu propio condensador variable simple, podrías necesitar láminas delgadas de metal (papel de batería o papel de aluminio) y un material aislante delgado (celofán o plástico fino).
• Soporte de Batería: Un clip o soporte para sujetar la batería y facilitar su conexión al circuito.
• Cables de Conexión: Alambre fino con aislamiento (como alambre AWG 28) para interconectar los diferentes componentes del circuito.
• Herramientas Básicas: Un taladro pequeño para hacer agujeros en la placa de soporte, un soldador y estaño (si los componentes son para soldar), alicates pequeños y pelacables.
• Elementos de Fijación: Imperdibles, cinta adhesiva o pegamento para fijar los componentes a la placa de soporte.
• Resistencia de 10 ohmios (o valor similar): Un componente pasivo que limita el flujo de corriente en ciertas partes del circuito.
• Transistor NPN: El corazón activo del circuito. Un transistor bipolar NPN común es suficiente para la etapa de amplificación y detección en un diseño simple.
• Moneda de un centavo (Opcional): En algunos diseños muy, muy simples y experimentales (a menudo llamados "radios de galena" o variantes que usan componentes inusuales), se puede usar una moneda como parte de un contacto o conexión, pero no es un componente estándar de una radio a transistor típica. La información proporcionada la menciona en relación con los auriculares.
• Auriculares de alta impedancia: Necesarios para escuchar la salida de audio. Es crucial que sean de alta impedancia (típicamente 2k a 3k ohmios o más) para que actúen correctamente como carga del transistor y, en algunos diseños, como parte del propio circuito (incluso como interruptor). Los auriculares modernos de baja impedancia (8-32 ohmios) no funcionarán con estos circuitos simples.

Reunir estos materiales es el primer paso. Algunos componentes, como la bobina de antena y el condensador variable, pueden comprarse hechos o fabricarse de forma casera para un proyecto más experimental.

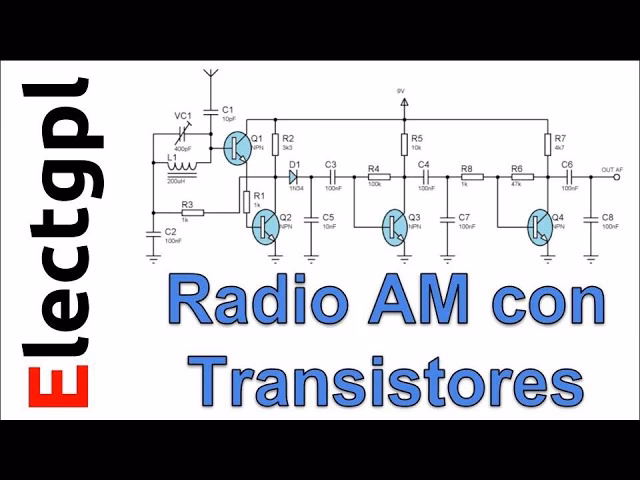

Principios de Funcionamiento de un Circuito de Radio a Transistor Simple

Entender cómo funciona un circuito de radio simple nos ayuda a apreciar la función de cada componente. En esencia, el proceso implica captar las ondas de radio, seleccionar la frecuencia deseada, extraer la información de audio de la onda portadora y hacerla lo suficientemente fuerte para ser escuchada.

El circuito comienza con la bobina de antena y el condensador variable. Estos dos componentes están conectados en paralelo y forman lo que se conoce como un circuito tanque resonante (o circuito LC). Este circuito tiene una propiedad fundamental: resuena, es decir, se vuelve muy sensible, a una frecuencia específica que depende de los valores de la inductancia de la bobina (L) y la capacitancia del condensador (C).

Cuando las ondas de radio inciden en la bobina de antena, inducen pequeñas corrientes alternas en ella. El circuito tanque, al ser sintonizado (cambiando la capacitancia del condensador variable), selecciona la frecuencia de la estación que deseas escuchar de entre todas las que capta la antena. Solo la señal cuya frecuencia coincide con la frecuencia de resonancia del circuito tanque pasará con una amplitud significativa.

La señal seleccionada por el circuito tanque es muy débil, por lo que necesita ser amplificada. Aquí es donde entra el transistor. En un circuito simple, el transistor actúa como amplificador y, a menudo, también como detector o demodulador. La señal de radiofrecuencia sintonizada se aplica a la base del transistor. El transistor, alimentado por la batería, toma esta pequeña señal y la amplifica.

Además de la amplificación, la señal de radio (que es una onda de alta frecuencia modulada con la información de audio) debe ser demodulada. La demodulación es el proceso de extraer la señal de audio de la onda portadora de radiofrecuencia. En muchos circuitos simples, la propia acción del transistor (o a veces un diodo, aunque el ejemplo dado usa solo un transistor activo) en combinación con otros componentes pasivos realiza esta función de detección.

La señal resultante después de la amplificación y demodulación es la señal de audio original. Esta señal de audio amplificada se aplica a los auriculares de alta impedancia. Los auriculares convierten esta señal eléctrica en vibraciones mecánicas que podemos escuchar como sonido.

Un aspecto interesante de muchos diseños simples es cómo se maneja la alimentación y la salida. En el ejemplo descrito, los auriculares de alta impedancia no solo actúan como el componente que convierte la señal eléctrica en sonido, sino que también pueden servir como la carga del colector del transistor y, de manera muy ingeniosa, como el interruptor de encendido/apagado. Al conectar los auriculares, se completa el circuito de alimentación, y la radio se enciende. Al desconectarlos, el circuito se abre y la radio se apaga. Esto simplifica el diseño al eliminar la necesidad de un interruptor de alimentación separado.

Es importante notar que el condensador variable no solo sintoniza la frecuencia de radio, sino que también puede ayudar a bloquear la corriente continua (DC) de la batería para que no pase a donde no se necesita, permitiendo que solo la señal de audio (corriente alterna, AC) llegue a los auriculares.

Pasos Generales para Construir un Prototipo Simple

Siguiendo un diseño básico, puedes construir tu propia radio a transistor. Los pasos pueden adaptarse según los materiales exactos que uses, pero la secuencia general es la siguiente:

1. Preparación de Materiales y Base: Consigue la placa de soporte (madera o PCB). Reúne todos los componentes listados. Si usas alambre para la bobina de antena, asegúrate de tener la longitud y el calibre adecuados (como AWG 28 o similar).
2. Creación de la Bobina de Antena y Sintonización: Si no tienes una bobina de antena prefabricada, puedes enrollar alambre esmaltado alrededor de un tubo o núcleo de ferrita. Haz agujeros en el tubo o base según el diseño para pasar los extremos del alambre. Enrolla el alambre cuidadosamente, dando el número de vueltas especificado por el diseño (por ejemplo, 120 vueltas), asegurándote de que las vueltas no se superpongan. Raspa el esmalte de los extremos del alambre para asegurar una buena conexión eléctrica. Prepara las conexiones para el condensador variable.
3. Montaje del Condensador Variable (si es casero): Si estás fabricando un condensador variable simple con láminas de metal y aislante, corta las láminas y el material aislante al tamaño adecuado. Móntalos de manera que las láminas de metal puedan superponerse más o menos, con el aislante entre ellas, permitiendo así variar la capacitancia al cambiar el área de superposición. Fíjalos a la placa de soporte.
4. Conexión de la Bobina y el Condensador: Monta la bobina de antena y el condensador variable en la placa de soporte. Conecta los terminales de la bobina de antena a los terminales apropiados del condensador variable utilizando los cables de conexión. Esta es la parte del circuito que sintonizará las estaciones.
5. Incorporación del Transistor y la Resistencia: Monta el transistor NPN y la resistencia de 10 ohmios en la placa. Conecta la base del transistor a la salida del circuito tanque (la conexión entre la bobina de antena y el condensador variable). Conecta la resistencia según el diagrama del circuito (típicamente en la ruta del colector o la base, dependiendo del diseño exacto).
6. Conexión de la Batería: Monta el soporte de batería en la placa. Conecta los terminales positivo y negativo del soporte de batería a los puntos apropiados del circuito, alimentando el transistor y el resto del circuito según el diagrama.
7. Conexión de los Auriculares: Conecta los auriculares de alta impedancia al circuito. En muchos diseños simples, se conectan entre el colector del transistor y el terminal positivo de la batería (o un punto similar), actuando como la carga del colector y, potencialmente, como el interruptor de encendido.
8. Prueba y Sintonización: Una vez que todas las conexiones estén hechas y revisadas cuidadosamente, conecta la batería (o enchufa los auriculares si actúan como interruptor). Ponte los auriculares. Ahora, ajusta lentamente el condensador variable. Al hacerlo, estarás cambiando la frecuencia de resonancia del circuito tanque. Si hay una estación potente transmitiendo en tu área y la sintonizas correctamente, deberías empezar a escuchar sonido en los auriculares.

Es posible que necesites ajustar la posición de la bobina de antena o la longitud de los cables para mejorar la recepción. Recuerda que este tipo de radio simple es más experimental y educativo que un receptor de alta fidelidad.

Consideraciones Adicionales y Consejos

Al construir tu radio a transistor, ten en cuenta los siguientes puntos para mejorar tus posibilidades de éxito:

• Fuente de Alimentación: Aunque un diseño básico puede funcionar con 1-1.5V, algunos circuitos pueden beneficiarse de voltajes ligeramente más altos, como 3V o incluso voltajes mayores dependiendo de la configuración del transistor y otros componentes. Siempre respeta los voltajes máximos permitidos por los componentes.
• La Antena: La bobina de antena es crucial. Su calidad y orientación afectarán la recepción. Experimenta girando la radio para encontrar la mejor posición. Algunos diseños pueden incluir una antena externa adicional para mejorar la captación de señales débiles. Una bobina de antena más grande o con más vueltas puede aumentar la inductancia y afectar el rango de sintonización.
• Construcción: Para una mayor fiabilidad y durabilidad, construir el circuito en una placa de circuito impreso (PCB) perforada o virgen es recomendable sobre una simple tabla de madera, ya que facilita conexiones más limpias y seguras, especialmente si se utiliza soldadura.
• Auriculares de alta impedancia: Insistimos en este punto porque es una causa común de que la radio no funcione. Los auriculares modernos de baja impedancia (para teléfonos o reproductores de música) no son adecuados para la mayoría de los circuitos de radio de transistor simples, ya que no presentan la impedancia necesaria para que el transistor funcione correctamente como amplificador y detector. Busca auriculares antiguos o específicos para este tipo de proyectos (a menudo especificados como 2000 ohmios o más).
• Sintonización: La sintonización se realiza ajustando el condensador variable. Sé paciente y muévelo lentamente para encontrar las estaciones. En un diseño simple, la sintonización puede ser poco selectiva, lo que significa que varias estaciones pueden escucharse muy juntas o superpuestas.
• Ubicación: La recepción de radio AM puede verse afectada por interferencias eléctricas de electrodomésticos, luces fluorescentes o dispositivos digitales. Encuentra un lugar tranquilo, lejos de fuentes de ruido eléctrico, para probar tu radio. Las áreas con fuertes señales de radio de onda corta o interferencias locales pueden dificultar la recepción de estaciones de AM.

Limitaciones de un Diseño Simple

Es importante gestionar las expectativas. Un prototipo de radio a transistor construido con pocos componentes es una excelente herramienta educativa y un logro personal, pero tendrá limitaciones significativas en comparación con una radio comercial moderna o incluso una radio a transistor de gama alta de los años 60.

La principal limitación es la selectividad y la sensibilidad. La selectividad es la capacidad de la radio para separar una estación de radio de otras que están en frecuencias cercanas. Un circuito simple con un solo circuito tanque y un solo transistor tendrá una selectividad limitada, lo que puede dificultar la sintonización de estaciones en áreas con muchas emisoras. La sensibilidad es la capacidad de la radio para captar señales débiles. Un diseño simple carecerá de la amplificación y los circuitos de procesamiento adicionales necesarios para recibir estaciones lejanas o con baja potencia de transmisión.

Por lo tanto, tu radio casera probablemente solo sintonizará las estaciones de AM más fuertes y cercanas. No esperes recibir estaciones de onda corta (SW) o FM (a menos que el diseño esté específicamente hecho para esas bandas y use los componentes adecuados, como bobinas y condensadores diferentes).

Preguntas Frecuentes (FAQ)

Aquí respondemos algunas preguntas comunes que podrías tener al construir tu radio a transistor:

¿Es difícil construir una radio a transistor?

Construir un prototipo simple, como el descrito, es bastante sencillo y está al alcance de principiantes con un interés básico en la electrónica. Los diseños más complejos, que buscan mejor rendimiento, sí requieren más conocimientos y habilidad.

¿Por qué necesito auriculares de alta impedancia?

Los auriculares de alta impedancia (generalmente 2000 ohmios o más) son necesarios porque muchos circuitos de radio a transistor simples no tienen una etapa de amplificación de audio separada capaz de manejar la baja impedancia (8-32 ohmios) de los auriculares modernos. Los auriculares de alta impedancia presentan una carga adecuada para el transistor, permitiendo que la señal de audio se desarrolle con suficiente voltaje.

¿Puedo usar cualquier transistor NPN?

Para un circuito muy básico, muchos transistores NPN de propósito general de baja potencia (como el 2N3904, BC547, etc.) pueden funcionar. Sin embargo, el diseño específico puede requerir un transistor con características particulares. Consulta el diagrama del circuito que estés siguiendo.

¿Por qué solo sintonizo unas pocas estaciones?

Los diseños de radio a transistor simples tienen selectividad y sensibilidad limitadas. Solo son capaces de captar y sintonizar las señales de radio AM más potentes y cercanas. Las estaciones más débiles o distantes no serán detectadas o se perderán entre el ruido.

Mi radio no funciona, ¿qué puedo revisar?

Verifica las conexiones: ¿están todos los componentes conectados correctamente según el diagrama? ¿Están las polaridades de la batería y el transistor correctas? ¿Has raspado el esmalte de los extremos del alambre de la bobina de antena si la hiciste tú mismo? ¿Estás usando auriculares de alta impedancia? ¿Hay una estación potente transmitiendo en tu área? Asegúrate de que la batería tenga carga.

Conclusión

Construir una radio a transistor es una experiencia educativa y gratificante. Te permite conectar con la historia de la electrónica y la comunicación de una manera práctica. Aunque encontrar la sintonía perfecta o la mejor recepción puede requerir paciencia y experimentación, el proceso de dar vida a un circuito y escuchar las ondas de radio que capta es increíblemente satisfactorio. Con los materiales adecuados, un diagrama claro y un poco de dedicación, puedes construir tu propia radio con componentes relativamente económicos y entender los principios básicos de cómo funcionan estos dispositivos que, en su momento, cambiaron el mundo. ¡Anímate a construir la tuya y descubre la magia de la radio!
