FM: La Clave de la Radio de Calidad

La radio FM (Frecuencia Modulada) es una tecnología fundamental en nuestra vida diaria, permitiéndonos disfrutar de música, noticias y entretenimiento con una calidad de audio superior a la de su predecesora, la radio AM. Pero, ¿alguna vez te has preguntado cómo funciona realmente? La clave está en la modulación por frecuencia, un proceso ingenioso que codifica la información en la señal de radio de una manera muy particular.

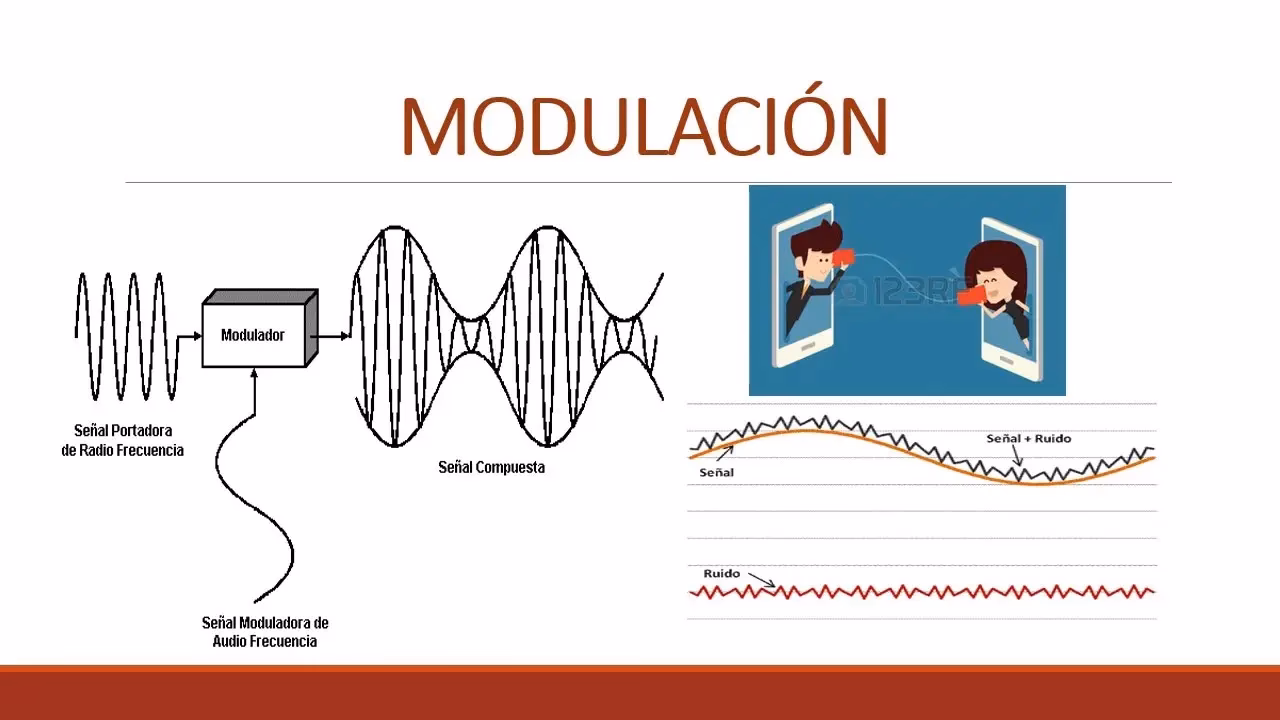

A diferencia de la modulación de amplitud (AM), donde la información se transmite variando la amplitud de una señal portadora, la modulación por frecuencia adopta un enfoque diferente. En FM, la amplitud de la señal modulada permanece constante. Lo que cambia es su frecuencia, y esta variación de frecuencia es la que lleva la información, ya sea audio, datos o cualquier otra señal que se desee transmitir.

Un ejemplo sencillo de cómo podría funcionar un modulador de frecuencia es un oscilador controlado por voltaje (VCO). En un VCO, la frecuencia de la señal de salida está directamente controlada por el voltaje de la señal de entrada. Así, a medida que la señal de audio (o la señal de información) varía su voltaje, el VCO ajusta la frecuencia de la señal portadora en consecuencia.

La Desviación de Frecuencia: El Concepto Central en FM

Matemáticamente, podemos considerar que la señal portadora en FM es similar a la de AM antes de la modulación. Sin embargo, en lugar de que cambie la amplitud, la frecuencia de la señal modulada cambia. Este cambio en la frecuencia se conoce como desviación de frecuencia o variación de frecuencia.

La cantidad de esta desviación no es aleatoria; generalmente se especifica como parte de un estándar de radio comercial. Cuando la señal de entrada (la que modula) es cero, la frecuencia de la señal de salida es la frecuencia nominal, que es la frecuencia asignada a la estación de radio. La desviación de frecuencia puede ser tanto positiva (la frecuencia aumenta respecto a la nominal) como negativa (la frecuencia disminuye respecto a la nominal).

El rango total de frecuencias que abarca la señal modulada se llama oscilación total del portador (carrier swing), y es el doble de la desviación de frecuencia. Por ejemplo, si a una señal FM se le asigna un ancho de banda de 200 kHz, esto es equivalente a la oscilación total del portador. En este caso, la desviación de frecuencia sería de 100 kHz (la mitad de 200 kHz).

Comparando FM y AM: Frecuencias, Alcance y Calidad

Una diferencia notoria entre la radio FM y la radio AM son las bandas de frecuencia en las que operan. Las estaciones de radio FM suelen tener frecuencias asignadas en el rango de 88 a 108 MHz. En contraste, la radio AM opera en un rango mucho más bajo, típicamente entre 0.55 y 1.6 MHz.

Esta diferencia en la frecuencia de operación tiene implicaciones significativas en el alcance y el comportamiento de las señales. Generalmente, las ondas de radio de menor frecuencia (como las de AM) pueden viajar distancias más largas y superar obstáculos mejor que las ondas de mayor frecuencia. Esta es una de las razones por las que la radio AM a menudo tiene un alcance más extenso, especialmente de noche.

Sin embargo, las frecuencias más altas de FM ofrecen ventajas en otros aspectos. La radio FM opera mejor en áreas de recepción cerradas, como túneles y edificios. Esto se debe a que las ondas de mayor frecuencia, a pesar de tener un alcance más corto, interactúan de manera diferente con los entornos urbanos y cerrados, lo que puede resultar en una recepción más estable dentro de ellos.

Pero quizás la mejora más significativa de FM sobre AM, y la razón principal de su popularidad para la transmisión de música de alta fidelidad, es la calidad del audio. La mejora masiva en la calidad inherente a las señales FM se debe a que casi toda la potencia de transmisión está contenida en la propia señal modulada, que varía en frecuencia. En cambio, en AM, como mencionamos anteriormente, una gran parte de la potencia se desperdicia en la transmisión de la señal portadora, que no contiene la información.

La Desmodulación FM: Recuperando el Sonido Original

Una vez que la señal FM llega al receptor, necesita ser desmodulada para extraer la señal de audio original que moduló la frecuencia en el transmisor. La desmodulación FM generalmente se realiza utilizando un demodulador tipo "superheterodino". Curiosamente, esta arquitectura es bastante similar a la que se utiliza a menudo en los demoduladores AM, especialmente en circuitos integrados modernos, aunque el procesamiento específico para extraer la información de la frecuencia es diferente.

El demodulador superheterodino convierte la señal de radio entrante de alta frecuencia a una frecuencia intermedia (FI) más baja y fija, donde es más fácil procesarla. Luego, un circuito específico para FM detecta las variaciones de frecuencia en la señal FI y las convierte de nuevo en variaciones de voltaje, que corresponden a la señal de audio original. Estos voltajes se amplifican y se envían al altavoz, permitiéndonos escuchar el programa de radio.

FM en el Mundo Digital: Frequency Shift Keying (FSK)

La modulación por frecuencia no se limita solo a la transmisión de audio analógico. También es una técnica crucial en la comunicación digital. Una forma común de modulación FM digital es la Modulación por Desplazamiento de Frecuencia, conocida como FSK (Frequency Shift Keying).

FSK es una técnica utilizada para transmitir información digital. Emplea dos o más frecuencias distintas para representar diferentes símbolos. En su forma más simple, FSK binario, se usan típicamente dos frecuencias: una frecuencia (f1) representa un '1' binario (a menudo llamado "marca"), y otra frecuencia diferente (f0) representa un '0' binario (llamado "espacio"). La señal moduladora en este caso es un tren de pulsos digitales que solo varía entre dos valores de voltaje discretos.

Al igual que en la FM analógica, un modulador FSK simple puede construirse usando un VCO. La señal digital de entrada (que cambia entre los voltajes que representan '0' y '1') controla el VCO para que su salida salte entre las dos frecuencias designadas, f0 y f1.

La expresión matemática para una señal FSK binaria muestra que es una sinusoide de amplitud constante que "salta" entre las dos frecuencias f0 y f1. La diferencia entre la frecuencia central y f0 o f1 es la desviación de frecuencia (Δf), que es un valor constante y define el ancho de banda de la señal modulada.

El modulador FSK más básico podría ser simplemente un conmutador que selecciona entre dos fuentes de portadora de frecuencias f0 y f1, activándose al ritmo de la señal digital de entrada. A esto se le llama "conmutación de variación de frecuencia".

Inmunidad al Ruido: Una Gran Ventaja de FSK (y FM en general)

Una de las mayores fortalezas de la modulación FSK, y de la modulación FM en general en comparación con la modulación de amplitud (como ASK, Amplitude Shift Keying, que es la versión digital de AM), es su notable inmunidad al ruido aditivo del canal. Dado que la amplitud de la señal FSK es constante y la información está codificada en los cambios de frecuencia, el ruido, que tiende a afectar principalmente a la amplitud de una señal, tiene un impacto mucho menor.

En el receptor FSK, la información se recupera contando el número de cruces por cero de la señal recibida. Esto significa que se puede suprimir el ruido simplemente "recortando" la amplitud de la señal FSK, sin perder la información crucial que reside en las transiciones de frecuencia. Los errores solo ocurren cuando el nivel de ruido es tan alto que llega a distorsionar la forma de onda lo suficiente como para forzar cruces por cero incorrectos, algo que requiere un nivel de ruido excepcionalmente alto (aproximadamente cuando la potencia de la señal es igual a la potencia del ruido, S/N = 0dB).

Este comportamiento superior frente al ruido es una ventaja significativa de las señales moduladas en frecuencia sobre las moduladas en amplitud. Sin embargo, esta ventaja tiene un costo: el ancho de banda requerido por las señales FM (y FSK) es generalmente mayor que el de las señales AM (y ASK). Se menciona una variante, FSK de banda reducida, que busca un ancho de banda similar a ASK con un índice de modulación pequeño.

También existe una forma especial de FSK binario llamada MSK (Minimum Shift Keying), que se caracteriza por tener transiciones de fase continuas al cambiar entre frecuencias, logrando una variación de frecuencia que es un múltiplo impar de la mitad de la velocidad de bits. Esto ayuda a mantener una transición de fase suave, mejorando algunas propiedades de la señal.

Ventajas y Desventajas de la Modulación FM

Resumiendo, las principales ventajas de la modulación FM son:

• Alta Calidad de Audio: Permite una reproducción de sonido más fiel y con menos distorsión que AM.
• Inmunidad al Ruido: Las señales FM son mucho menos susceptibles al ruido y las interferencias que afectan la amplitud de la señal.
• Potencia Constante: La potencia de transmisión es constante, lo que simplifica el diseño del transmisor.

Por otro lado, las desventajas incluyen:

• Mayor Ancho de Banda: Cada canal FM requiere un ancho de banda más amplio que un canal AM.
• Mayor Complejidad: Los circuitos transceptores (transmisor y receptor) de FM son generalmente más complejos que los de AM básica.

Preguntas Frecuentes sobre la Modulación FM

¿Qué es la desviación de frecuencia en FM?

Es el cambio en la frecuencia de la señal portadora respecto a su frecuencia nominal, y es donde se codifica la información.

¿Por qué la radio FM tiene mejor calidad de sonido que AM?

Principalmente porque en FM casi toda la potencia se utiliza para transmitir la señal modulada que contiene la información, mientras que en AM se desperdicia mucha potencia en la portadora.

¿Por qué AM tiene mayor alcance que FM?

Las frecuencias más bajas utilizadas por AM (0.55-1.6 MHz) tienen propiedades de propagación que les permiten viajar distancias más largas y rodear obstáculos mejor que las frecuencias más altas de FM (88-108 MHz).

¿Cómo maneja FM el ruido en comparación con AM?

FM es mucho más resistente al ruido aditivo porque la información está en la frecuencia (que es constante en amplitud), mientras que el ruido afecta principalmente a la amplitud. Los receptores FM pueden ignorar las variaciones de amplitud causadas por el ruido.

¿Qué es FSK?

FSK (Frequency Shift Keying) es una técnica de modulación digital que utiliza diferentes frecuencias para representar bits o símbolos digitales ('0' y '1'). Es una forma de modulación por frecuencia aplicada a datos digitales.

¿Qué es un demodulador superheterodino?

Es un tipo común de circuito receptor utilizado tanto en AM como en FM (aunque con diferentes etapas de detección) que convierte la señal de radio entrante a una frecuencia intermedia fija para facilitar su procesamiento y extracción de la información.

En conclusión, la modulación por frecuencia es una técnica poderosa y eficiente que ha sido fundamental para el desarrollo de la radio de alta fidelidad y las comunicaciones digitales. Su capacidad para resistir el ruido y ofrecer una calidad de audio superior la convierten en una elección preferida para muchas aplicaciones, a pesar de requerir un mayor ancho de banda.
