Construye Tu Propia Radio FM Casera

La idea de capturar ondas invisibles del aire y convertirlas en sonido es, para muchos, algo mágico. Desde los albores de la radiodifusión, la radio ha sido una fuente inagotable de información, entretenimiento y conexión. Pero, ¿te has preguntado alguna vez cómo funciona realmente? ¿O si sería posible crear tu propio receptor de radio desde cero? La respuesta, para alegría de los entusiastas del DIY y la electrónica, es un rotundo sí. Construir una radio casera es un proyecto accesible y enormemente gratificante que te permite adentrarte en los principios fundamentales de la electrónica y la comunicación inalámbrica.

Este proyecto, aunque puede parecer intimidante al principio, es completamente factible y ofrece una experiencia educativa invaluable. No necesitas ser un experto para empezar; con paciencia, los materiales adecuados y una guía clara, puedes dar vida a un receptor que sintonice tus emisoras FM favoritas. Desde circuitos sencillos con pocos componentes hasta diseños más complejos, el camino de construir tu propia radio casera está lleno de aprendizaje y descubrimiento.

¿Es Realmente Posible Hacer Una Radio Casera?

Absolutamente sí. La posibilidad de construir una radio en casa ha existido prácticamente desde la invención de la radio misma. Los primeros receptores eran relativamente simples, y aunque la tecnología ha avanzado enormemente, los principios básicos de la recepción de ondas de radio siguen siendo los mismos. Hoy en día, existen diversas maneras de abordar este proyecto, adaptándose a diferentes niveles de habilidad y conocimiento.

Puedes empezar con un kit diseñado específicamente para principiantes, que incluye todos los componentes necesarios y un manual paso a paso. Estos kits son una excelente forma de familiarizarse con la soldadura (si es necesaria) y la identificación de componentes sin tener que preocuparte por conseguir cada pieza individualmente. Para aquellos con un poco más de experiencia, es posible construir un receptor utilizando componentes discretos (transistores, resistencias, condensadores, bobinas, etc.) o basándose en circuitos integrados (ICs) diseñados específicamente para funciones de radio, que simplifican mucho el diseño al encapsular gran parte de la circuitería necesaria en un solo chip.

Independientemente del método que elijas, el proceso de ver cómo un conjunto de componentes electrónicos cobra vida y empieza a recibir señales de radio es una experiencia única y muy satisfactoria.

Componentes Esenciales de Una Radio FM Casera

Para construir un receptor de radio FM básico, necesitarás una serie de componentes electrónicos que trabajan juntos para capturar, filtrar, amplificar y demodular la señal de radio, convirtiéndola finalmente en sonido. Aquí están los componentes clave que probablemente encontrarás en casi cualquier diseño:

• Antena: Es el componente encargado de capturar las ondas electromagnéticas que viajan por el aire. Para FM, una simple varilla telescópica o incluso un trozo de cable puede funcionar, aunque su longitud óptima depende de la frecuencia que quieras recibir.
• Circuito Sintonizador (Tanque LC): Compuesto por una bobina (inductor, L) y un condensador (capacitor, C), este circuito resuena a una frecuencia específica. Al variar la capacitancia (usando un condensador variable) o la inductancia, puedes cambiar la frecuencia a la que el circuito es más sensible, permitiéndote sintonizar diferentes estaciones.
• Amplificador de Radiofrecuencia (RF): Las señales captadas por la antena son extremadamente débiles. Un amplificador de RF aumenta la potencia de la señal sintonizada antes de que pase a las siguientes etapas.
• Detector o Demodulador: Esta es una de las partes cruciales. Las señales de radio (tanto AM como FM) llevan la información (audio) modulada sobre una onda portadora de alta frecuencia. El detector separa la información de audio de la onda portadora. Para FM, esto implica convertir las variaciones de frecuencia de la señal recibida en variaciones de voltaje que corresponden a la señal de audio original.
• Amplificador de Audio: La señal de audio obtenida del detector aún es demasiado débil para mover un altavoz. Uno o varios amplificadores de audio aumentan la potencia de la señal de audio hasta un nivel que puede ser audible a través de un altavoz o auriculares.
• Fuente de Alimentación: Todos los componentes electrónicos necesitan energía para funcionar. Esto generalmente proviene de baterías (pilas) o un adaptador de corriente.
• Altavoz o Auriculares: Dispositivo que convierte la señal eléctrica de audio amplificada en ondas sonoras que podemos escuchar.

Además de estos, se utilizan otros componentes pasivos como resistencias (para limitar la corriente y establecer voltajes) y condensadores (para acoplamiento de señales, desacoplamiento de fuente de alimentación, etc.) en todo el circuito.

Métodos de Construcción: Del Protoboard a la Soldadura

Existen diferentes caminos para ensamblar tu radio, cada uno con sus ventajas:

• Protoboard (Breadboard): Ideal para principiantes y para experimentar. Un protoboard es una placa con orificios interconectados donde puedes insertar componentes y cables sin necesidad de soldar. Permite armar circuitos rápidamente, probarlos y modificarlos con facilidad. Es perfecto para aprender y depurar tu diseño antes de hacerlo permanente.
• Soldadura en Placa Perforada (Perfboard) o Placa de Circuito Impreso (PCB): Una vez que tu diseño funciona en el protoboard (o si usas un kit/diseño establecido), querrás hacerlo más permanente y robusto. Soldar los componentes en una placa perforada requiere soldar cada conexión individualmente, siguiendo un diagrama. Una PCB es una placa diseñada específicamente para el circuito, con pistas de cobre que conectan los componentes, haciendo el proceso de ensamblaje (soldadura) más rápido y menos propenso a errores de cableado, aunque requiere un diseño previo de la placa.

La soldadura es una habilidad fundamental en electrónica. Aunque al principio puede costar un poco, con práctica se vuelve sencilla. Es importante usar un soldador adecuado, estaño de buena calidad y trabajar en un área bien ventilada.

Como se menciona en los comentarios, usar un protoboard es muy útil para quienes no están acostumbrados a soldar, permitiendo validar el diseño antes de comprometerse con una soldadura permanente.

Paso a Paso (Enfoque General)

Aunque cada diseño de radio es diferente, los pasos generales para construir una radio casera suelen ser los siguientes:

1. Investigación y Selección del Diseño: Busca esquemas o kits de radio FM casera adecuados para tu nivel. Hay muchísimos recursos online, desde circuitos muy básicos con un solo transistor hasta diseños más complejos con ICs.
2. Adquisición de Componentes y Herramientas: Haz una lista de todos los componentes necesarios según el esquema elegido y consíguelos. También asegúrate de tener las herramientas básicas: protoboard (si vas a prototipar), soldador, estaño, alicates de corte y punta, pelacables, y opcionalmente un multímetro para verificar conexiones y voltajes.
3. Ensamblaje del Circuito: Monta los componentes en el protoboard o empieza a soldarlos en la placa permanente, siguiendo cuidadosamente el diagrama. Presta mucha atención a la polaridad de componentes como diodos, transistores y condensadores electrolíticos, si los hay. Un error en este paso es una causa común de que el circuito no funcione.
4. Verificación y Prueba Inicial: Antes de conectar la fuente de alimentación, verifica visualmente todas las conexiones. Si has soldado, comprueba que no haya cortocircuitos (pistas o soldaduras tocándose donde no deben).
5. Alimentación y Prueba de Funcionamiento: Conecta la fuente de alimentación. Si usas baterías, asegúrate de la polaridad correcta. Si todo va bien, el circuito debería estar activo.
6. Sintonización y Ajuste: Conecta la antena y el altavoz/auriculares. Intenta sintonizar una estación moviendo el condensador variable (si tu diseño lo tiene) o ajustando las bobinas. Puede que necesites ajustar la longitud de la antena o la posición de las bobinas (si son ajustables) para mejorar la recepción.
7. Depuración (Troubleshooting): Si no funciona, ¡no te desesperes! Esto es parte normal del proceso. Revisa tus conexiones, la polaridad de los componentes, asegúrate de que los componentes son los correctos y que están en buen estado. Un multímetro puede ser muy útil para comprobar voltajes en diferentes puntos del circuito.
8. Alojamiento (Opcional pero Recomendable): Una vez que tu radio funcione, puedes pensar en construir o adaptar una caja para proteger el circuito y darle un acabado más profesional. Una caja de plástico, madera o incluso (como se mencionó en un comentario) una fiambrera (lunchbox) pueden servir. Asegúrate de dejar accesible el control de sintonía y el interruptor de encendido/apagado.

La paciencia es tu mejor aliada en este proyecto. No te desanimes si no funciona a la primera.

Desafíos Comunes y Cómo Superarlos

Construir una radio casera presenta algunos desafíos típicos:

• Problemas de Soldadura: Soldaduras frías (mal hechas, sin buena conexión) o puentes de soldadura (estaño uniendo dos puntos que no debe) son muy comunes. Una buena técnica de soldadura (punta limpia, temperatura correcta, calentar componente y pista juntos antes de aplicar estaño) es clave. Revisa tus soldaduras con lupa.
• Conexiones Incorrectas: Un cable en el lugar equivocado, un componente al revés. Revisa el esquema una y otra vez. Usar el protoboard primero reduce este riesgo.
• Componentes Defectuosos: Aunque menos común si compras componentes nuevos, a veces un componente puede estar dañado. Si sospechas de uno, intenta reemplazarlo.
• Problemas de Sintonización/Recepción: La calidad de la antena, la presencia de interferencias cercanas, o un circuito sintonizador mal diseñado o ajustado pueden afectar la recepción. Experimenta con la antena, la ubicación de la radio y ajusta el condensador variable lentamente.
• Oscilación Indeseada: Algunos circuitos amplificadores pueden empezar a oscilar (generar su propia señal en lugar de amplificar la recibida), produciendo ruidos extraños. Esto puede deberse a un mal diseño, un mal desacoplamiento de la fuente de alimentación o problemas de layout en la placa. Asegúrate de seguir el diseño original lo más fielmente posible y de añadir condensadores de desacoplamiento cerca de los ICs o transistores si el esquema lo indica.

La depuración es una habilidad esencial que desarrollarás al enfrentarte a estos problemas. Cada vez que resuelvas uno, aprenderás algo nuevo sobre cómo funcionan los circuitos.

¿Por Qué Embarcarse en Este Proyecto DIY?

Más allá de simplemente obtener un receptor de radio funcional, construir una radio casera ofrece múltiples beneficios:

• Aprendizaje Práctico: Es una forma excelente de aprender electrónica de forma práctica. Entiendes el papel de cada componente y cómo interactúan.
• Satisfacción Personal: Hay una gran satisfacción en crear algo funcional con tus propias manos, especialmente algo que parecía complejo al principio.
• Comprensión de la Tecnología: Desmitifica la tecnología. Entiendes los principios detrás de la comunicación inalámbrica que usamos a diario.
• Habilidades Transferibles: Desarrollas habilidades como la soldadura, la lectura de esquemas, la resolución de problemas (troubleshooting), que son útiles en muchos otros proyectos de electrónica y áreas técnicas.
• Personalización: Puedes experimentar con diferentes diseños, añadir funciones o darle un acabado estético único (como el ejemplo de usar una fiambrera).

Este proyecto es ideal para estudiantes, aficionados a la electrónica, o simplemente curiosos que quieran entender mejor el mundo que les rodea. La electrónica es un campo fascinante, y construir una radio es una puerta de entrada perfecta.

Consideraciones Adicionales

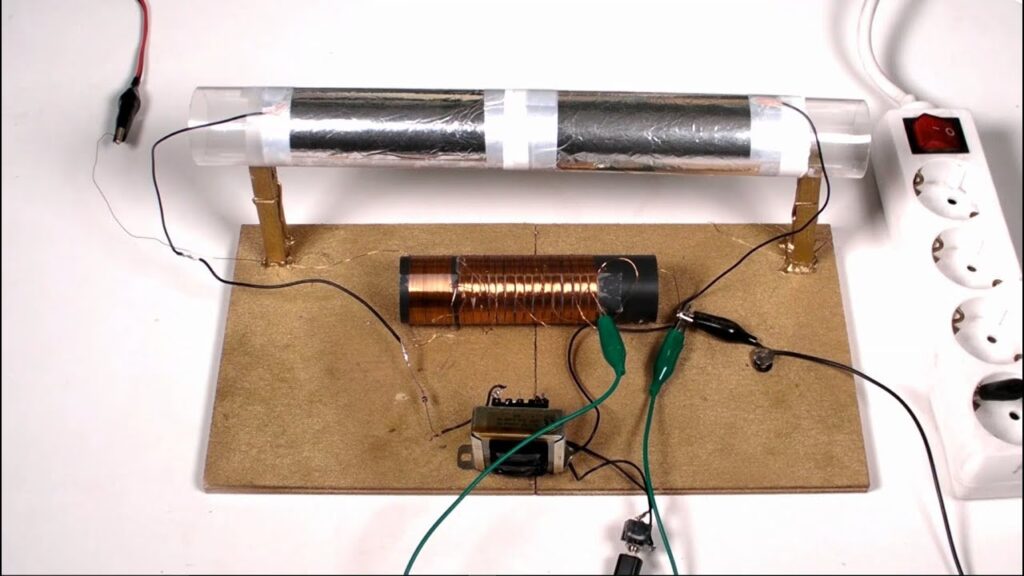

Dependiendo del diseño, puedes encontrar radios muy simples (a menudo llamadas "radios de galena" o de un solo transistor) que no requieren fuente de alimentación externa y funcionan con la energía de la propia onda de radio, pero estas suelen ser para AM y requieren una antena muy larga y buenos auriculares de alta impedancia. Las radios FM caseras casi siempre requerirán una fuente de alimentación activa y amplificación para ser útiles.

También existen circuitos más avanzados que utilizan el principio de superheterodino, que ofrecen mayor selectividad (separar estaciones cercanas en el dial) y sensibilidad (recibir estaciones débiles). Construir una radio superheterodina es un proyecto más complejo, pero también muy educativo.

La sintonización es un aspecto clave. En diseños simples, se hace manualmente girando el eje de un condensador variable. En diseños más modernos o complejos, podría usarse sintonización electrónica mediante diodos Varicap o incluso sintonización digital con microcontroladores y displays, aunque esto añade una capa de complejidad considerable.

Preguntas Frecuentes Sobre Construir Una Radio Casera

¿Necesito saber mucho de electrónica para empezar?

No es necesario ser un experto, pero tener conocimientos básicos sobre qué son los componentes (resistencia, condensador, transistor) y cómo leer un esquema eléctrico ayuda mucho. Empezar con un kit es ideal si eres principiante total.

¿Cuánto cuesta hacer una radio casera?

El costo varía mucho dependiendo de la complejidad del diseño y de si compras componentes sueltos o un kit. Un kit básico puede costar entre 10 y 30 euros/dólares. Comprar componentes sueltos para un diseño simple podría ser similar o un poco más barato si ya tienes herramientas.

¿Dónde consigo los componentes y esquemas?

Componentes electrónicos se pueden comprar en tiendas online especializadas (como Mouser, Digi-Key, RS Components) o en tiendas de electrónica locales. Los esquemas se encuentran buscando en internet ("FM radio schematic DIY", "radio FM casera circuito"), en foros de electrónica o en libros.

¿Qué tan buena será la recepción de mi radio casera?

La calidad de la recepción dependerá del diseño del circuito, la calidad de los componentes, la antena utilizada y tu ubicación (distancia a las emisoras, presencia de obstáculos o interferencias). Una radio casera bien construida puede tener una recepción sorprendentemente buena, pero rara vez igualará la de un receptor comercial optimizado.

Mi radio no funciona, ¿qué hago?

Este es el paso de depuración. Vuelve a revisar todas las conexiones y soldaduras. Verifica la polaridad de los componentes. Asegúrate de que la fuente de alimentación funciona correctamente. Si tienes un multímetro, comprueba si los voltajes en los puntos clave del circuito son correctos según el esquema. Busca problemas comunes específicos del diseño que elegiste en foros online.

¿Es legal construir y usar una radio casera?

Sí, es completamente legal construir y usar un receptor de radio para uso personal. Lo que no está permitido, sin las licencias adecuadas, es construir y operar un transmisor de radio que emita señales.

En conclusión, la construcción de una radio FM casera es un proyecto desafiante pero inmensamente gratificante que te abrirá las puertas al apasionante mundo de la radiofrecuencia y la electrónica práctica. Con la información y los recursos disponibles hoy en día, cualquiera con interés puede embarcarse en esta aventura y experimentar la magia de capturar el sonido del aire con un dispositivo creado con sus propias manos.
