Crea tu Antena Dipolo Casera Facil

La construcción de antenas es una puerta de entrada fascinante al mundo de la radioafición y la electrónica. Entre la vasta variedad de diseños existentes, la antena dipolo destaca por su simplicidad, eficacia y facilidad de construcción. Es un proyecto ideal tanto para principiantes como para aficionados experimentados que buscan una solución efectiva con recursos mínimos. Imagina poder comunicarte o captar señales a distancia con un simple trozo de cable bien configurado. Eso es precisamente lo que te ofrece un dipolo.

Este tipo de antena es fundamental en el estudio de la propagación electromagnética y la radiotecnia. Su diseño se basa en principios físicos sencillos pero potentes, consistiendo esencialmente en dos elementos conductores rectilíneos alineados y alimentados en el centro. Aunque existen dipolos para múltiples bandas de frecuencia, nos centraremos en el dipolo monobanda, el más básico y fácil de construir.

¿Qué es un Dipolo Monobanda?

Un dipolo monobanda es una antena diseñada para operar óptimamente en una única banda de frecuencia específica. Su longitud total es aproximadamente la mitad de la longitud de onda de la frecuencia de operación deseada, de ahí su nombre común: dipolo de media onda. Está compuesto por dos brazos o elementos, cada uno de aproximadamente un cuarto de longitud de onda. Estos dos brazos se extienden en direcciones opuestas desde un punto central, donde se conecta la línea de alimentación (generalmente cable coaxial).

La magia de un dipolo radica en su resonancia a la frecuencia para la que fue diseñado. Cuando la longitud de los elementos es la correcta, la antena presenta una impedancia que puede acoplarse eficientemente a la línea de transmisión y al equipo de radio, permitiendo que la máxima cantidad de energía se radie (en transmisión) o se reciba (en recepción).

Materiales Necesarios para Construir un Dipolo Básico

La belleza del dipolo es que no requiere componentes exóticos. La mayoría de los materiales se pueden conseguir fácilmente en ferreterías o tiendas de electrónica. Aquí tienes una lista de lo indispensable:

• Alambre conductor: Se recomienda alambre de cobre multifilar (stranded) y sin aislamiento. El calibre puede variar, pero algo entre 1.5 mm² y 2.5 mm² (aproximadamente AWG 14 a 12) es adecuado para la mayoría de las aplicaciones de HF y VHF/UHF, ofreciendo un buen compromiso entre flexibilidad, resistencia mecánica y conductividad. Necesitarás una longitud suficiente para los dos brazos, más un margen adicional para ajustes.
• Aisladores: Necesitarás tres aisladores. Uno central, donde se conectará el cable coaxial y se unirán los dos brazos del dipolo, y dos aisladores de extremo, para sujetar los extremos del alambre y tensar la antena. Los aisladores pueden ser de cerámica o plástico resistente a la intemperie.
• Cable coaxial: Un cable coaxial de 50 ohmios es el más común para alimentar dipolos. El tipo RG-58, RG-8X o RG-213 son opciones populares, dependiendo de la potencia a transmitir y la longitud del cable. Necesitarás una longitud suficiente para ir desde tu equipo de radio hasta el punto donde montarás la antena.
• Conector PL-259: Necesitarás uno o dos conectores PL-259 (o el tipo adecuado para tu equipo de radio) para los extremos del cable coaxial.
• Soldador y estaño: Para hacer conexiones eléctricas seguras y duraderas, especialmente en el punto de alimentación central.
• Cuerda o soga resistente: Para colgar la antena de los aisladores de extremo y tensarla. Materiales como el nylon son ideales por su resistencia a la intemperie.
• Herramientas básicas: Alicates, cortacables, pela cables, cinta métrica, y posiblemente un multímetro.
• Medidor de SWR (ROE): Imprescindible para ajustar y sintonizar la antena. Muchos equipos de radio modernos lo tienen incorporado, pero uno externo es muy útil.

Calculando la Longitud del Dipolo

La longitud de cada brazo del dipolo es crítica para que resuene en la frecuencia deseada. La fórmula teórica para un dipolo de media onda en el espacio libre es Longitud (metros) = 150 / Frecuencia (MHz), o Longitud (pies) = 492 / Frecuencia (MHz). Sin embargo, debido al efecto de borde y la velocidad de propagación de la señal en el cable real, se utiliza una fórmula práctica que es ligeramente diferente y que tuvimos ocasión de conocer:

Longitud total (pies) = 468 / Frecuencia (MHz)

Esta fórmula te dará la longitud total aproximada del dipolo. Recuerda que cada brazo será la mitad de esta longitud total. Por ejemplo, si quieres construir un dipolo para operar en 14 MHz:

Longitud total (pies) = 468 / 14 MHz ≈ 33.43 pies

Cada brazo mediría aproximadamente 33.43 / 2 ≈ 16.71 pies.

Es fundamental que cortes el alambre un poco más largo de lo que indica la fórmula. Se recomienda añadir unos 15-20 centímetros (aproximadamente 6 a 8 pulgadas) a la longitud total calculada. Este margen extra es crucial para el proceso de sintonización, ya que es mucho más fácil cortar alambre que añadirlo.

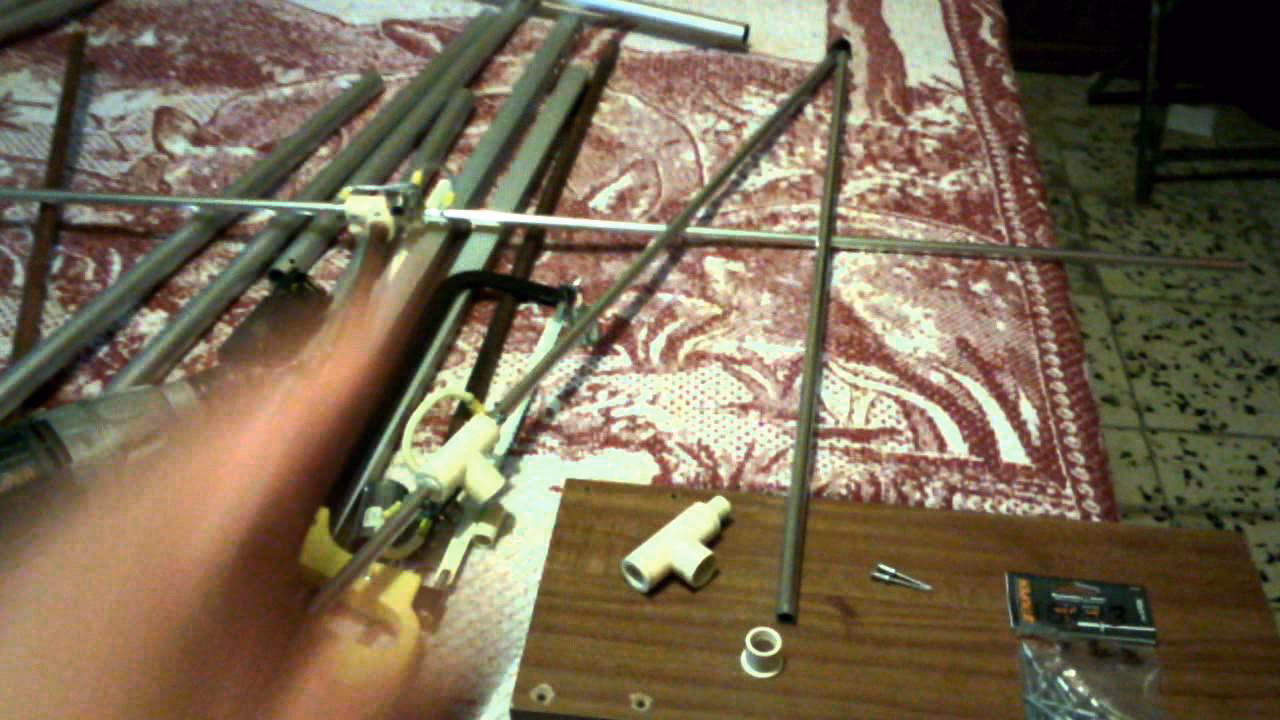

Proceso de Construcción Paso a Paso

Una vez que tienes los materiales y has calculado la longitud aproximada, es hora de poner manos a la obra:

1. Cortar el alambre: Corta dos trozos de alambre de cobre. Cada trozo debe medir un poco más de la longitud calculada para un brazo (la mitad de la longitud total + el margen extra). Por ejemplo, si calculaste 16.71 pies por brazo, corta dos trozos de unos 17.2 pies (aproximadamente 5.25 metros) cada uno.
2. Preparar los extremos: En un extremo de cada trozo de alambre, haz un pequeño bucle o doblez y únelo firmemente con un alicate. Este bucle servirá para sujetar el aislador de extremo. Puedes soldar el bucle para mayor seguridad mecánica y eléctrica, aunque no es estrictamente necesario si el alambre es grueso y está bien retorcido.
3. Preparar el centro: Pela con cuidado unos centímetros del aislamiento exterior del cable coaxial en el extremo que irá a la antena. Luego, pela el aislamiento interior para exponer el conductor central y la malla (shield).
4. Conectar el cable coaxial al aislador central: El aislador central suele tener puntos de conexión (terminales o agujeros). Solda el conductor central del cable coaxial a uno de los puntos y la malla (el trenzado de alambres) al otro punto. Es vital que el conductor central vaya a un brazo del dipolo y la malla al otro. No importa cuál vaya a cuál. Asegúrate de que las conexiones estén bien soldadas y sean mecánicamente robustas.
5. Unir los alambres al aislador central: Ahora, conecta los extremos interiores de los dos trozos de alambre del dipolo a los mismos puntos del aislador central donde soldaste el cable coaxial. Solda un alambre al terminal del conductor central del coaxial y el otro al alambre de la malla del coaxial. Debes tener una conexión sólida entre: Conductor central del coaxial -> Alambre 1 del dipolo; Malla del coaxial -> Alambre 2 del dipolo. Asegúrate de que no haya cortocircuitos entre el conductor central y la malla en este punto.
6. Colocar los aisladores de extremo: En los bucles que hiciste en los extremos exteriores de los alambres del dipolo, ata los aisladores de extremo.
7. Preparar para colgar: Ata las cuerdas a los aisladores de extremo. Estas cuerdas te permitirán subir la antena y tensarla entre dos puntos de soporte (árboles, mástiles, etc.).

Montaje y Colocación de la Antena

La forma en que montes tu dipolo afectará su rendimiento. Idealmente, un dipolo debe montarse lo más alto posible y en línea recta (horizontalmente). La altura es crucial para la propagación de la señal, especialmente en HF. Montar la antena a una altura de al menos media longitud de onda sobre el terreno puede marcar una diferencia significativa.

Si no tienes espacio para montarla completamente recta, no te preocupes. Los dipolos son bastante tolerantes a la hora de doblarlos o montarlos en forma de "V" invertida. En una configuración de V invertida, el centro es el punto más alto y los extremos caen hacia abajo, con un ángulo entre los brazos (idealmente entre 90 y 120 grados). Esta configuración es más compacta y a menudo más fácil de instalar, aunque puede tener un patrón de radiación ligeramente diferente al de un dipolo horizontal.

Asegúrate de que la antena esté bien tensada, pero no tanto como para romper el alambre o los aisladores. También es importante que los alambres del dipolo estén alejados de objetos metálicos grandes (como tuberías, tejados de metal, etc.) que puedan distorsionar su patrón de radiación o desafinarla.

La Clave del Éxito: La Sintonización (Ajuste de SWR/ROE)

Una vez que la antena esté instalada, llega la parte más importante para asegurar su eficiencia: la sintonización. Esto se logra ajustando la longitud de los brazos del dipolo para obtener el mínimo SWR (Standing Wave Ratio) o ROE (Relación de Ondas Estacionarias) en la frecuencia deseada. Un SWR bajo (idealmente 1:1, aunque 1.5:1 o menos es excelente) indica que la mayor parte de la energía de RF se está radiando (o recibiendo) y no se está reflejando de vuelta hacia el equipo de radio.

Para sintonizar, necesitarás tu medidor de SWR. Conecta el medidor entre tu equipo de radio y el cable coaxial que va a la antena. Sigue estos pasos:

1. Mide el SWR: Enciende tu equipo de radio (en baja potencia si estás transmitiendo para medir SWR) y mide el SWR en la frecuencia central de la banda para la que diseñaste la antena. Mide también en varios puntos a lo largo de la banda (por ejemplo, en el extremo inferior, en el centro y en el extremo superior de la banda).
2. Interpreta los resultados:
   • Si el SWR es más bajo en frecuencias más bajas y más alto en frecuencias más altas dentro de la banda, tu antena es demasiado larga.
   • Si el SWR es más bajo en frecuencias más altas y más alto en frecuencias más bajas dentro de la banda, tu antena es demasiado corta.
   • Si el punto de SWR mínimo está en la frecuencia que deseabas, ¡felicidades! Tu antena está bien sintonizada.
3. Ajusta la longitud:
   • Si la antena es demasiado larga, deberás cortar una pequeña cantidad de alambre de los extremos de AMBOS brazos del dipolo. Corta cantidades iguales de cada lado para mantener el equilibrio. Empieza cortando solo unos pocos centímetros (por ejemplo, 2-5 cm) a la vez.
   • Si la antena es demasiado corta, necesitarás añadir alambre a los extremos de AMBOS brazos. Esto puede ser un poco más complicado si no dejaste suficiente margen. Una forma es desdoblar el bucle del extremo y añadir un trozo de alambre soldándolo o uniéndolo firmemente.
4. Repite el proceso: Después de cada ajuste (cortar o añadir), vuelve a subir la antena a su posición de operación y mide el SWR en los mismos puntos de la banda. Repite los pasos 2 y 3 hasta que el punto de SWR mínimo se encuentre en la frecuencia deseada y el SWR en general sea aceptable a lo largo de la banda.

Este proceso de corte y medición puede requerir paciencia y varias iteraciones. Es normal terminar con un SWR de alrededor de 1.5:1 o un poco más alto en los extremos de la banda, incluso si el SWR en el centro es cercano a 1:1. Esto se debe a que el dipolo es resonante en una única frecuencia, y el SWR aumentará a medida que te alejes de esa frecuencia.

Tabla de longitudes aproximadas (sólo de referencia - ¡siempre mide y ajusta!)

Nota: Estas longitudes son aproximadas y calculadas con la fórmula 468/Frecuencia(MHz). La longitud real puede variar ligeramente debido al tipo de alambre, la altura de montaje, el entorno circundante y otros factores. Siempre usa un medidor de SWR para el ajuste fino.

Preguntas Frecuentes sobre la Construcción de Dipolos

¿Puedo usar alambre con aislamiento?

Sí, puedes usar alambre con aislamiento, pero ten en cuenta que el aislamiento ralentiza ligeramente la velocidad de la señal en el alambre. Esto significa que un dipolo hecho con alambre aislado será ligeramente más corto que uno hecho con alambre desnudo para la misma frecuencia. La fórmula 468/Frecuencia se basa en alambre desnudo; si usas alambre aislado, es probable que necesites una longitud total más cercana a lo que daría la fórmula teórica 492/Frecuencia, o simplemente empieza con más margen y ajusta.

¿Importa el tipo de cable coaxial?

Sí, importa. El cable coaxial de 50 ohmios es el estándar para la mayoría de los equipos de radioafición y de banda ciudadana. Usar cable de 75 ohmios (como el de TV) resultará en un desajuste de impedancia y un SWR más alto, lo que reduce la eficiencia. El grosor del cable (RG-58, RG-8X, RG-213) afecta la pérdida de señal (especialmente en cables largos o a altas frecuencias) y el manejo de potencia.

¿Qué tan alto debo montar la antena?

Generalmente, cuanto más alto, mejor, especialmente para comunicaciones a larga distancia (DX) en HF. Una altura de al menos media longitud de onda es deseable. Sin embargo, cualquier altura por encima del suelo y lejos de obstáculos metálicos será mejor que tenerla baja o cerca de estructuras.

¿Qué pasa si no puedo montar el dipolo recto?

Montarlo como una "V invertida" es una excelente alternativa. El ángulo entre los brazos idealmente debe ser de 120 grados o más, pero muchos dipolos en V invertida funcionan bien con ángulos tan pequeños como 90 grados. La sintonización puede ser ligeramente diferente a la de un dipolo horizontal.

¿Sirve un dipolo solo para transmitir?

No, una antena que funciona bien para transmitir también funciona bien para recibir en la misma frecuencia. La misma eficiencia que permite irradiar energía, permite captar la energía de las señales entrantes.

¿Necesito una toma de tierra?

Para la antena dipolo en sí, no se requiere una toma de tierra para su funcionamiento básico, ya que es una antena balanceada. Sin embargo, siempre es una buena práctica tener una toma de tierra adecuada para la seguridad de tu equipo y para protección contra descargas electrostáticas o rayos indirectos. Consulta las normativas locales sobre seguridad eléctrica.

¿Cómo afecta el entorno (árboles, edificios) a la antena?

Objetos cercanos, especialmente metálicos o el suelo, pueden afectar la impedancia y el patrón de radiación de la antena. Intenta mantener el dipolo lo más alejado posible de estructuras, árboles frondosos o líneas eléctricas. La proximidad a estos elementos puede requerir ajustes adicionales durante la sintonización.

Consideraciones Finales

Construir un dipolo es un proyecto gratificante que te enseña los fundamentos de las antenas. Aunque la fórmula de cálculo te da un excelente punto de partida, recuerda que la sintonización es clave para optimizar el rendimiento. La paciencia y la medición cuidadosa con un medidor de SWR son tus mejores aliados en este proceso.

Un dipolo bien construido y sintonizado puede ofrecer un rendimiento sorprendente para su simplicidad y bajo costo. Es una antena versátil, utilizada en una amplia gama de aplicaciones, desde la radioafición hasta la radiodifusión FM (aunque los dipolos de FM suelen tener reflectores o directores para ser más direccionales) y la comunicación profesional. ¡Anímate a construir el tuyo y experimenta la satisfacción de poner en el aire tu propia creación!
