La radio, ese invento fascinante que nos permite conectar con el mundo a través de ondas invisibles, se basa en principios electrónicos relativamente simples, especialmente en sus formas más básicas. Aunque los receptores modernos son complejos y repletos de tecnología digital y amplificación, la esencia de cómo se recibe una señal de radio se puede ilustrar perfectamente al examinar la estructura fundamental de un receptor simple. Este tipo de receptor, a menudo conocido como radio de cristal (aunque no siempre use un cristal semiconductor, sino un diodo), nos muestra los bloques de construcción esenciales necesarios para capturar ondas de radio y convertirlas en sonido audible.

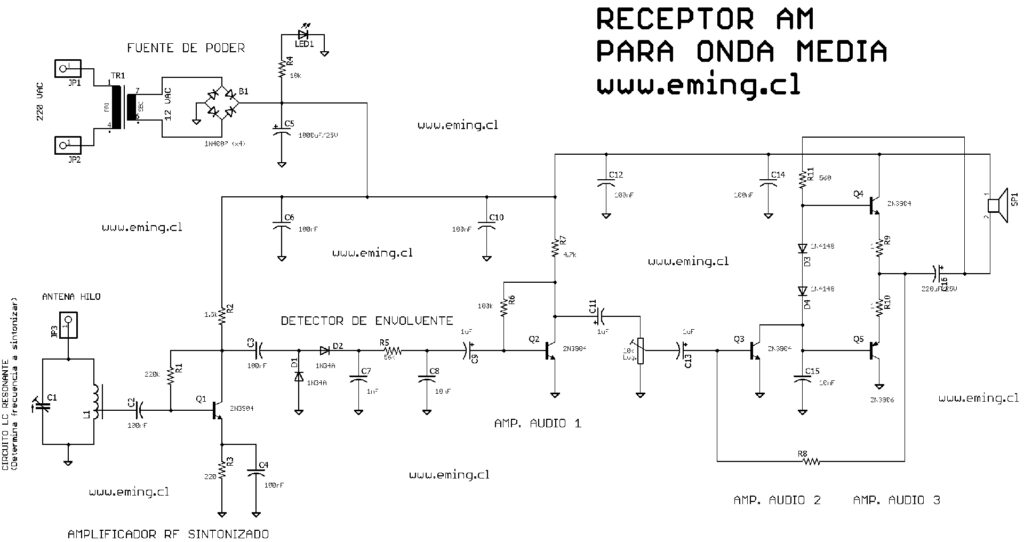

Los Componentes Clave de un Receptor Simple
Un receptor de radio en su configuración más elemental es una maravilla de la simplicidad. No requiere baterías ni una fuente de alimentación externa en muchos diseños básicos, aprovechando únicamente la energía captada de la propia onda de radio para generar el sonido. Los elementos fundamentales que componen este circuito son pocos pero cruciales, cada uno desempeñando un papel indispensable en el proceso de recepción y demodulación de la señal. Conocer cada uno de ellos nos permite comprender el viaje que realiza la onda de radio desde el aire hasta nuestro oído.
Los componentes esenciales de un receptor de radio simple, tal como se describen en su forma más pura, incluyen:
- Una Antena
- Un Inductor o Bobina
- Un Condensador
- Un Detector o Diodo
- Un Auricular
Aunque pueda parecer increíble que tan pocos elementos puedan lograr tal hazaña tecnológica, la interacción precisa entre ellos es lo que permite la captación, selección y decodificación de una señal de radio.
El Viaje de la Onda: Función de Cada Componente
La Antena: La Puerta de Entrada de las Ondas
Todo comienza con la antena. Este componente, a menudo un simple trozo de cable o alambre, es el encargado de capturar las ondas electromagnéticas que viajan por el aire. Las ondas de radio son, en esencia, campos eléctricos y magnéticos que oscilan a muy alta velocidad. Cuando estas ondas inciden sobre la antena, inducen una pequeña corriente eléctrica y un voltaje fluctuante dentro de ella. La antena actúa como un transductor, convirtiendo la energía de la onda de radio en una señal eléctrica utilizable por el resto del circuito. La longitud y la forma de la antena pueden influir en su eficiencia para captar diferentes frecuencias, pero incluso una antena simple puede recoger una multitud de señales de radio presentes en el ambiente.
El Circuito Sintonizador: Selección de Frecuencia
Una vez que la antena ha capturado numerosas señales de radio simultáneamente, el receptor necesita una forma de seleccionar una sola emisora de entre todas ellas. Aquí es donde entran en juego el inductor (bobina) y el condensador, formando lo que se conoce como un circuito LC o circuito resonante. Este circuito tiene una propiedad fundamental: resuena, o es particularmente sensible, a una frecuencia específica determinada por los valores de inductancia (L) de la bobina y capacitancia (C) del condensador. La frecuencia de resonancia se calcula mediante la fórmula de Thomson: f = 1 / (2π * √LC).
Al variar la capacitancia del condensador (generalmente un condensador variable) o, menos comúnmente en diseños simples, la inductancia de la bobina, podemos cambiar la frecuencia de resonancia del circuito. Esto permite que el circuito sintonizador actúe como un filtro, permitiendo que la señal de la emisora deseada pase con mayor fuerza mientras atenúa significativamente las señales de otras frecuencias. Este es el proceso de «sintonizar» la radio. La señal eléctrica captada por la antena pasa a través de este circuito sintonizador, que selecciona la portadora de alta frecuencia de la estación deseada que lleva la información del audio.
El Detector (Diodo): Extrayendo el Audio
La señal que sale del circuito sintonizador es todavía una onda de alta frecuencia (la portadora) cuya amplitud (en el caso de AM, Modulación de Amplitud) varía según el sonido original (la señal de audio). Para escuchar el sonido, necesitamos separar esta señal de audio de la portadora de alta frecuencia. Esta tarea recae en el detector, que en un receptor simple suele ser un diodo semiconductor. Un diodo tiene la propiedad de permitir que la corriente eléctrica fluya predominantemente en una sola dirección. Cuando la señal sintonizada pasa a través del diodo, este rectifica la onda, eliminando (o atenuando fuertemente) la mitad negativa de la forma de onda de alta frecuencia.
El resultado de esta rectificación es una señal pulsante que, aunque todavía contiene la alta frecuencia de la portadora, su «envolvente» (la forma general de los picos de la onda) sigue la forma de la señal de audio original. A menudo, el condensador en el circuito sintonizador o un pequeño condensador adicional ayuda a suavizar estas pulsaciones de alta frecuencia, dejando una señal de voltaje que varía más lentamente, siguiendo fielmente la forma de la onda de audio. Este proceso de separar la señal de audio de la portadora se llama demodulación.
El Auricular: Convirtiendo Electricidad en Sonido
La señal que sale del detector es ahora una representación eléctrica de la onda sonora original. Esta señal de audio, aunque débil, es lo que impulsa el último componente: el auricular. El auricular actúa como otro transductor, esta vez convirtiendo la señal eléctrica variable en vibraciones mecánicas que nuestros oídos interpretan como sonido. Los auriculares utilizados en receptores simples, especialmente los de tipo cristal, son típicamente de alta impedancia para maximizar la transferencia de potencia de la señal débil y no cargar demasiado el circuito detector. Dentro del auricular, la señal eléctrica variable pasa a través de una bobina, creando un campo magnético fluctuante que interactúa con un diafragma metálico. Este diafragma vibra al ritmo de la señal de audio, produciendo las ondas sonoras que podemos escuchar.
El Flujo de la Señal en Conjunto
Para resumir el funcionamiento, la onda de radio (energía electromagnética) es capturada por la antena y convertida en una señal eléctrica. Esta señal eléctrica pasa al circuito sintonizador (bobina y condensador), que utiliza el principio de resonancia para seleccionar la señal de la emisora deseada y rechazar las demás. La señal sintonizada llega al detector (diodo), que realiza la demodulación, separando la señal de audio de la portadora de alta frecuencia. Finalmente, la señal de audio resultante se envía al auricular, que la convierte en sonido audible.
Es notable la eficiencia de este diseño simple, que logra recibir y demodular una señal de radio con tan pocos componentes y, a menudo, sin necesidad de una fuente de alimentación externa, dependiendo únicamente de la energía captada por la antena para alimentar el auricular de alta impedancia.
Componentes y su Función en Resumen
Aquí tienes una tabla que resume la función principal de cada componente en este tipo de receptor simple:
| Componente | Función Principal | Rol en el Receptor Simple |
|---|---|---|
| Antena | Captura de ondas electromagnéticas | Convierte ondas de radio en señal eléctrica |
| Inductor (Bobina) | Almacenamiento de energía magnética, oposición a cambios de corriente | Parte del circuito sintonizador (LC) |
| Condensador | Almacenamiento de energía eléctrica, oposición a cambios de voltaje | Parte del circuito sintonizador (LC) |
| Detector (Diodo) | Rectificación de señal, paso de corriente en una dirección | Demodula la señal, extrae el audio |
| Auricular | Conversión de señal eléctrica en sonido | Permite escuchar la señal de audio demodulada |
Preguntas Frecuentes sobre Receptores de Radio Simples
¿Por qué estos receptores no necesitan baterías?
Los receptores simples, como las radios de cristal, a menudo no necesitan baterías porque aprovechan la energía que la propia onda de radio induce en la antena y el circuito sintonizador. Esta energía es suficiente para generar un sonido audible directamente en un auricular de alta impedancia, que requiere muy poca potencia para funcionar. Receptores más complejos que usan amplificación o sintonización activa sí requieren una fuente de energía.
¿Qué tipo de señales pueden captar?
La estructura básica descrita es ideal para recibir señales de radio con Modulación de Amplitud (AM). El diodo detector funciona muy bien para separar la envolvente de audio de una portadora AM. Aunque la antena puede captar señales de FM, este circuito simple carece de las etapas de demodulación y amplificación necesarias para procesar y escuchar señales FM de manera efectiva.
¿Por qué el sonido es a menudo bajo en estos receptores?
El sonido es bajo porque no hay ninguna etapa de amplificación en el circuito. La señal de audio que sale del detector es muy débil y la energía para mover el diafragma del auricular proviene directamente de la energía captada por la antena y procesada por el circuito. Los receptores modernos incluyen múltiples etapas de amplificación para aumentar la potencia de la señal de audio antes de enviarla a un altavoz o auriculares de baja impedancia.
¿Es esta la misma estructura que un receptor de radio FM moderno?
No, aunque comparten algunos principios básicos (como la antena y un circuito sintonizador, aunque más complejo en FM), un receptor de FM moderno es significativamente más complicado. Los receptores de FM requieren etapas de amplificación (RF y FI), un limitador (para eliminar variaciones de amplitud), y un circuito detector de FM específico (como un discriminador o detector de relación) que es capaz de convertir las variaciones de frecuencia (Modulación de Frecuencia) en variaciones de amplitud, además de etapas de amplificación de audio mucho más potentes.
¿Cuál es la importancia histórica de este diseño simple?
Este diseño es fundamental en la historia de la radio. Los primeros receptores prácticos, como las radios de cristal, se basaban en esta estructura. Permitieron a la gente común acceder a las transmisiones de radio en una época en que la tecnología era costosa y compleja. Aunque limitados en rendimiento, demostraron la viabilidad de la radiodifusión y sentaron las bases para el desarrollo de receptores más avanzados.
Conclusión
La estructura de un receptor de radio simple, compuesta por una antena, un inductor, un condensador, un detector y un auricular, es un testimonio de la elegancia y eficiencia que se pueden lograr con pocos componentes. Cada elemento tiene un papel específico y vital en el proceso de transformar ondas de radio invisibles en sonidos audibles. Comprender este diseño básico no solo arroja luz sobre cómo funcionan las radios, sino que también ilustra principios fundamentales de la electrónica y la física de las ondas. Aunque dista mucho de la complejidad de los dispositivos de comunicación inalámbrica actuales, el receptor simple sigue siendo un punto de partida fascinante para entender la tecnología que nos conecta a través del aire.
