La radio, ese medio de comunicación que ha acompañado a la humanidad durante más de un siglo, parece simple al sintonizar tu emisora favorita. Giras un dial o presionas un botón, y de repente, voces, música o noticias llenan el aire. Pero detrás de esa aparente sencillez, existe un fascinante conjunto de elementos y procesos que trabajan en conjunto para hacer posible que el sonido viaje a través del espacio y llegue hasta nuestros oídos. Entender estos componentes básicos nos revela la verdadera ingeniería y la magia que hay detrás de cada transmisión.
https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD
Desde el momento en que alguien habla en un micrófono en un estudio, hasta que la señal se convierte en sonido en tu aparato receptor, hay una cadena de eventos y dispositivos indispensables. No es solo una cuestión de 'enviar y recibir'; implica la transformación del sonido en energía eléctrica, de esta en ondas electromagnéticas, su viaje por el aire y su posterior reconversión en sonido audible. Exploraremos cada pieza fundamental de este intrincado sistema.
¿Qué es la Radio en su Esencia?
Antes de desglosar sus partes, definamos qué es la radio como tecnología. En su forma más pura, la radio es un sistema de comunicación inalámbrica que utiliza ondas electromagnéticas para transmitir información, generalmente audio. A diferencia de los sistemas que requieren cables (como el teléfono fijo o internet por cable), la radio permite la difusión a grandes distancias sin necesidad de una conexión física directa entre el punto de origen y el punto de recepción. Esta capacidad de difusión masiva y su accesibilidad la convirtieron en una herramienta revolucionaria.
El Punto de Origen: El Estudio y la Fuente de Audio
Todo comienza en el estudio de radio. Aquí es donde el sonido original es capturado y preparado para la transmisión. Los elementos clave en esta etapa incluyen:
- Micrófonos: Convierten las ondas sonoras (la voz, la música) en una señal eléctrica analógica.
- Mesas de Mezclas y Procesadores de Audio: Estos equipos permiten combinar diferentes fuentes de audio (micrófonos, reproductores de música, efectos de sonido), ajustar niveles, ecualizar y procesar la señal para que tenga la calidad deseada antes de ser enviada al siguiente paso.
- Reproductores de Audio: Ordenadores, reproductores de CD o vinilo, etc., que proporcionan la música o los contenidos pregrabados.
La señal de audio que sale del estudio es una representación eléctrica del sonido que se desea transmitir. Es una señal de baja frecuencia en comparación con las frecuencias de radio que se utilizarán para el envío.
El Corazón de la Transmisión: El Transmisor
El transmisor es quizás el componente más crítico en el lado de la emisión. Su función principal es tomar la señal de audio del estudio y convertirla en una señal de radiofrecuencia potente que pueda viajar largas distancias. Un transmisor de radio moderno es un sistema complejo, pero sus etapas básicas incluyen:
- Oscilador: Genera una onda de radiofrecuencia pura y estable llamada "onda portadora". Esta onda tiene la frecuencia específica a la que la emisora transmite (por ejemplo, 98.5 MHz para una estación de FM).
- Modulador: Aquí es donde la magia ocurre. El modulador combina la onda portadora generada por el oscilador con la señal de audio proveniente del estudio. Este proceso, conocido como modulación, es fundamental porque la señal de audio por sí sola no tiene la energía ni la frecuencia necesaria para viajar lejos. La modulación "imprime" la información del audio sobre la onda portadora. Dependiendo de cómo se realice esta impresión, hablamos de AM (Modulación de Amplitud) o FM (Modulación de Frecuencia).
- Amplificadores de Radiofrecuencia (RF): La señal modulada, aunque ya tiene la información y la frecuencia correctas, es muy débil. Los amplificadores de RF aumentan enormemente la potencia de esta señal para que pueda ser irradiada con suficiente fuerza para alcanzar los receptores a kilómetros de distancia.
- Filtros: Aseguran que la señal transmitida esté limpia y solo ocupe el ancho de banda asignado a esa estación, evitando interferencias con otras emisoras.
El resultado de todo este proceso es una señal de radiofrecuencia de alta potencia, modulada con la información de audio, lista para ser enviada al aire.
Componentes Clave del Transmisor:
- Oscilador
- Modulador
- Amplificador de RF
El Puente al Aire: La Antena Transmisora
La antena transmisora es el elemento que convierte la señal eléctrica de alta potencia que sale del transmisor en ondas electromagnéticas que viajan por el espacio. Esencialmente, actúa como una interfaz entre el circuito eléctrico y el medio de propagación (el aire o el vacío). La forma, el tamaño y la ubicación de la antena son cruciales para determinar la dirección y el alcance de la señal. Las antenas transmisoras suelen ser estructuras grandes y elevadas para maximizar el área de cobertura y minimizar las obstrucciones terrestres.
El Viaje Invisible: Ondas Electromagnéticas y Frecuencia
Una vez que la antena transmisora irradia la señal, esta viaja en forma de ondas electromagnéticas a la velocidad de la luz. Estas ondas son un tipo de energía que no requiere un medio físico para propagarse; pueden viajar a través del aire, paredes e incluso el vacío del espacio. La característica fundamental de estas ondas para la radio es su frecuencia, que es el número de ciclos que completa la onda por segundo, medida en Hertz (Hz), Kilohertz (kHz) o Megahertz (MHz).
Cada estación de radio tiene asignada una frecuencia específica dentro del espectro de radiofrecuencias (por ejemplo, 98.5 MHz). Esta frecuencia es la de la onda portadora. La modulación (AM o FM) hace que la frecuencia o la amplitud de esta onda portadora varíen ligeramente en sincronía con la señal de audio, llevando así la información.
La Clave de la Información: La Modulación
La modulación es, sin duda, uno de los conceptos más ingeniosos de la radio. Sin ella, solo podríamos enviar tonos puros a frecuencias de radio. La modulación permite que la onda portadora "lleve" la información compleja del audio. Existen dos tipos principales utilizados en la radiodifusión:
- Modulación de Amplitud (AM): La amplitud (la "altura" de la onda) de la onda portadora varía según la amplitud de la señal de audio. La frecuencia de la portadora permanece constante.
- Modulación de Frecuencia (FM): La frecuencia de la onda portadora varía ligeramente según la amplitud de la señal de audio. La amplitud de la portadora permanece constante.
La radio FM, popular por su mayor calidad de sonido y menor susceptibilidad a ciertas interferencias (como las atmosféricas), modula la frecuencia de la portadora dentro de un rango estrecho alrededor de la frecuencia central asignada a la estación.
Veamos una comparación básica entre AM y FM:
| Característica | Modulación de Amplitud (AM) | Modulación de Frecuencia (FM) |
|---|---|---|
| Variable Modulada | Amplitud de la onda portadora | Frecuencia de la onda portadora |
| Inmunidad al Ruido | Más susceptible a interferencias (estática, tormentas) | Menos susceptible a interferencias |
| Calidad de Audio | Generalmente menor fidelidad | Generalmente mayor fidelidad (rango dinámico, respuesta de frecuencia) |
| Ancho de Banda | Requiere menos ancho de banda | Requiere más ancho de banda |
| Alcance Típico | Puede cubrir mayores distancias (especialmente de noche por onda corta) | Suele estar limitado a la línea de visión (mayor alcance con potencia y altura) |
Capturando la Señal: La Antena Receptora
Al otro lado de la cadena, necesitamos una antena para capturar las ondas electromagnéticas que viajan por el aire. La antena receptora realiza la función inversa de la antena transmisora: convierte las ondas electromagnéticas que la golpean en una pequeña señal eléctrica. La señal capturada por la antena receptora es extremadamente débil en comparación con la que salió de la antena transmisora, debido a la pérdida de energía durante el viaje.
Las antenas receptoras varían mucho en diseño y tamaño, desde las largas antenas telescópicas de radios portátiles hasta las pequeñas antenas internas en teléfonos móviles o sistemas de audio.

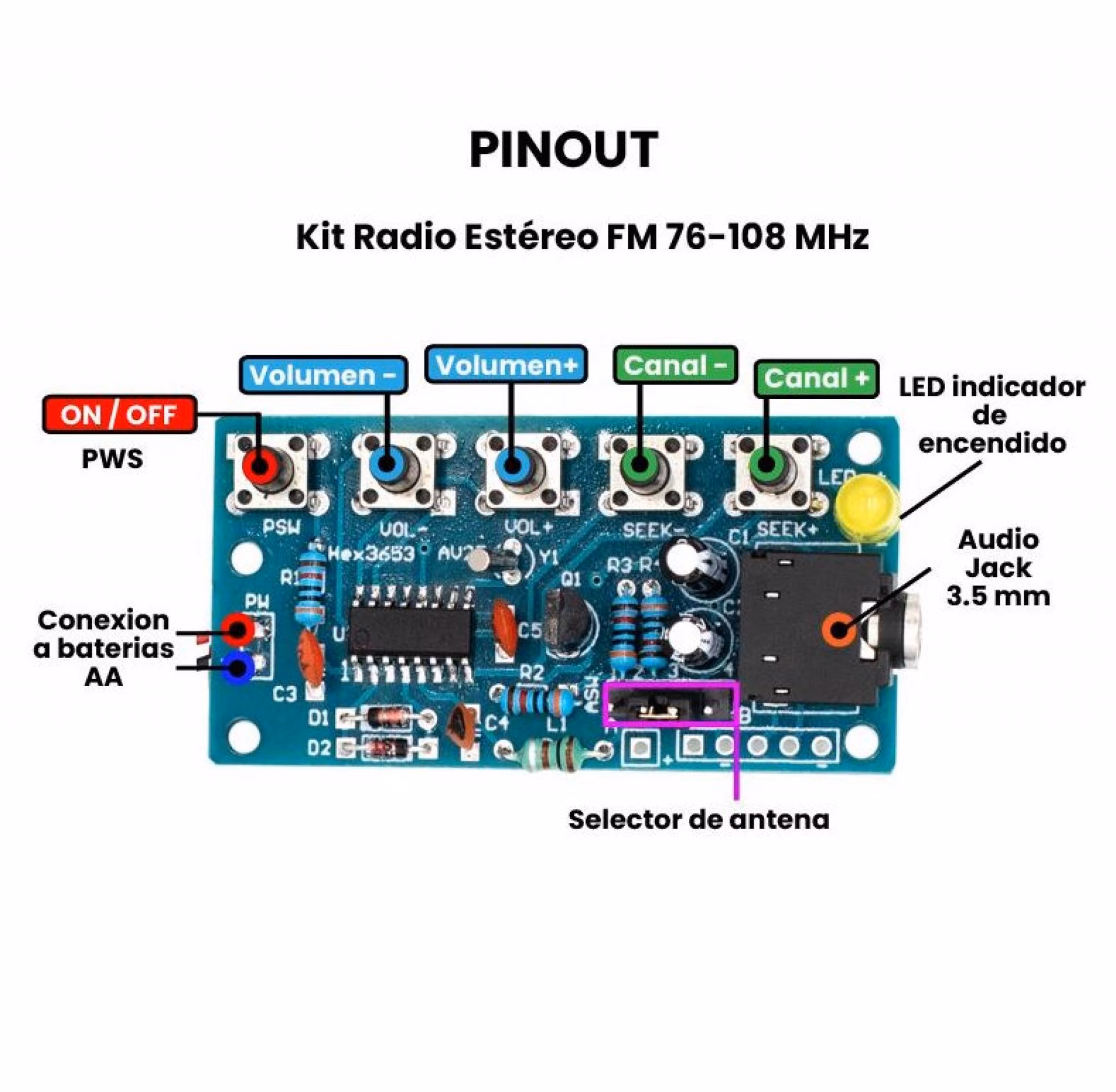

Dando Vida al Sonido: El Receptor (La Radio)
El receptor de radio es el dispositivo que tenemos en casa, en el coche o en nuestros dispositivos portátiles. Su trabajo es tomar la señal eléctrica débil de la antena receptora y transformarla de nuevo en sonido audible. Este proceso implica varias etapas:
- Sintonizador: Permite al usuario seleccionar la frecuencia de la estación deseada. El sintonizador filtra todas las señales que capta la antena y aísla solo la de la frecuencia elegida.
- Amplificador de Radiofrecuencia (RF): La señal sintonizada aún es muy débil. Una etapa de amplificación inicial la refuerza.
- Mezclador y Amplificador de Frecuencia Intermedia (IF): En la mayoría de los receptores modernos (superheterodinos), la señal de radiofrecuencia sintonizada se mezcla con una frecuencia generada localmente para convertirla a una frecuencia intermedia fija. Esto simplifica las etapas posteriores de amplificación y filtrado.
- Demodulador (o Detector): Este es el componente crucial que realiza la función inversa al modulador en el transmisor. Separa la señal de audio de la onda portadora. Para FM, esto implica medir las variaciones de frecuencia para reconstruir la señal de audio original.
- Amplificador de Audio: La señal de audio recuperada por el demodulador aún es demasiado débil para mover un altavoz. Esta etapa amplifica la señal de audio a un nivel de potencia suficiente.
- Altavoz: Finalmente, el altavoz convierte la señal eléctrica amplificada de nuevo en ondas sonoras, que son lo que escuchamos.
Componentes Clave del Receptor:
- Sintonizador
- Demodulador
- Amplificador de Audio
Aquí tienes una tabla comparativa de los roles principales de los elementos de transmisión y recepción:
| Elemento | Función Principal en Transmisión | Función Principal en Recepción |
|---|---|---|
| Antena | Convertir señal eléctrica en ondas electromagnéticas y radiarlas. | Convertir ondas electromagnéticas en señal eléctrica. |
| Modulador/Demodulador | Combinar audio con portadora (modular). | Separar audio de portadora (demodular). |
| Amplificador | Aumentar potencia de la señal de RF para envío; aumentar potencia de audio para altavoz. | Aumentar potencia de la señal de RF capturada; aumentar potencia de audio recuperada. |
| Oscilador/Sintonizador | Generar onda portadora de frecuencia fija. | Seleccionar una frecuencia portadora específica de entre muchas. |
El Elemento Final: El Oyente
Aunque a menudo se pasa por alto en la descripción técnica, el oyente es el elemento que completa el ciclo de la comunicación radiofónica. Sin alguien escuchando e interpretando el sonido que sale del receptor, todo el proceso de transmisión carecería de propósito. La interacción entre el contenido generado en el estudio, su viaje por el aire y la recepción por parte del oyente es lo que define verdaderamente la radio como medio.
Preguntas Frecuentes sobre los Elementos de la Radio
¿Por qué necesito una antena para escuchar la radio?
Necesitas una antena (ya sea externa o interna en tu dispositivo) porque es el componente diseñado específicamente para capturar las ondas electromagnéticas de radio que viajan por el aire y convertirlas en una señal eléctrica que tu receptor pueda procesar.
¿Cuál es la diferencia principal entre un transmisor y un receptor?
El transmisor toma una señal de audio y la convierte en una potente onda de radiofrecuencia para enviarla. El receptor toma una débil onda de radiofrecuencia capturada del aire y la convierte de nuevo en audio audible.
¿Qué papel juega la frecuencia?
La frecuencia es como la "dirección" de la estación en el aire. Cada emisora transmite en una frecuencia portadora específica asignada, y tu receptor la usa para "sintonizar" y aislar esa señal particular de todas las demás que hay en el aire.
¿Qué es la modulación y por qué es necesaria?
La modulación es el proceso de "imprimir" la información de audio sobre una onda de radiofrecuencia (la portadora). Es necesaria porque las señales de audio (sonido) por sí solas no tienen las características para viajar largas distancias por el aire de manera eficiente. La onda portadora sí las tiene, y la modulación permite que lleve la información del audio.
¿Cómo sabe mi radio qué estación sintonizar?
Tu radio tiene un componente llamado sintonizador. Cuando eliges una frecuencia (por ejemplo, 98.5 FM), el sintonizador ajusta circuitos internos para que sean particularmente sensibles a las señales que llegan en esa frecuencia específica, filtrando o ignorando las demás.
Conclusión
La radio es un testimonio ingenioso de cómo podemos aprovechar las propiedades de las ondas electromagnéticas para comunicarnos a distancia. Desde el estudio donde nace el sonido, pasando por el potente transmisor y su antena que irradian la señal, el viaje de las ondas a través del espacio, la crucial modulación que permite llevar la información, hasta la antena receptora y el receptor que decodifican la señal para convertirse en sonido, cada elemento es una pieza vital del rompecabezas. La frecuencia actúa como la sintonía que organiza todo el espectro. La próxima vez que sintonices tu emisora favorita, podrás apreciar mejor la cadena invisible de tecnología y física que hace posible que ese sonido llegue hasta ti.
