27/03/2006
Cuando pensamos en radio, a menudo nos vienen a la mente términos como AM o FM. Sin embargo, el mundo de las emisiones de radiofrecuencia es mucho más vasto y técnicamente complejo de lo que parece a simple vista. No se trata solo de un puñado de 'tipos' básicos. Existe un sistema de clasificación estandarizado a nivel mundial, diseñado para identificar y describir con precisión cualquier señal que viaje por el aire. Este sistema es fundamental para la gestión del espectro radioeléctrico, asegurando la coexistencia de miles de servicios sin interferencias catastróficas. Lejos de ser una simple lista de tres o cuatro categorías, es un código detallado que revela las entrañas técnicas de una emisión.
La necesidad de un sistema de clasificación unificado se hizo evidente a medida que las tecnologías de radio se desarrollaban y el espectro se volvía más congestionado. Diferentes países y servicios utilizaban terminología variada, lo que dificultaba la coordinación internacional. Para poner orden en este complejo panorama, la Unión Internacional de Telecomunicaciones (ITU), el organismo especializado de las Naciones Unidas para las tecnologías de la información y la comunicación, desarrolló y mantiene un sistema de clasificación detallado. Este sistema fue acordado en la Conferencia Mundial de Radiocomunicaciones de 1979 y reemplazó esquemas anteriores, sentando las bases para cómo entendemos y gestionamos las señales de radiofrecuencia hoy en día.
Este sistema de la ITU no se basa en el 'servicio' que presta la radio (como radiodifusión, comunicación móvil, radar, etc.), sino puramente en las características técnicas de la señal emitida. Analiza cómo se crea la señal, qué tipo de información transporta y cómo se estructura. Es una clasificación técnica, no funcional. Entender este código es clave para cualquiera que trabaje en telecomunicaciones, regulación del espectro o diseño de sistemas de radio.
La Nomenclatura Estándar de la ITU
La designación de una emisión de radiofrecuencia según el sistema de la ITU sigue un formato estándar y preciso. Es una especie de 'huella digital' técnica para cada tipo de señal. La notación general es una combinación de caracteres que describen diferentes aspectos de la señal. La forma básica de esta designación es BBBB 123 45. Cada posición en esta secuencia tiene un significado específico, revelando información vital sobre la emisión.
Es importante notar que no todos los campos son obligatorios para todas las emisiones. Los campos 4 y 5, que proporcionan detalles adicionales y sobre multiplexado, son opcionales y solo se incluyen cuando son relevantes o necesarios para una descripción completa de la señal.
Desglosando la Designación: Cada Carácter Importa
Analicemos cada parte de esta notación para comprender qué nos dice sobre una emisión de radiofrecuencia.
Ancho de Banda (BBBB)
El primer componente de la designación, representado por BBBB, especifica el ancho de banda necesario para la emisión. El ancho de banda es una medida fundamental que indica el rango de frecuencias que ocupa una señal en el espectro radioeléctrico. Es crucial para la planificación del espectro, ya que determina cuánto 'espacio' necesita una señal y ayuda a prevenir interferencias entre diferentes usuarios.
El ancho de banda se expresa utilizando cuatro caracteres: tres dígitos y una letra. La letra no es solo un separador, sino que actúa como un indicador de la unidad de frecuencia, reemplazando el punto decimal. Las letras utilizadas para indicar la unidad son:
- H: Hertz (Hz)
- K: kiloHertz (kHz)
- M: megaHertz (MHz)
- G: gigaHertz (GHz)
La letra se coloca en la posición donde normalmente iría la coma decimal. Algunos ejemplos proporcionados ilustran claramente este formato:
- 500H significa 500 Hz.
- 2M50 significa 2.50 MHz.
Hay una regla específica para el primer carácter: debe ser un dígito entre 1 y 9. No puede ser 0 ni una letra. Esto asegura una representación clara y estandarizada del ancho de banda.
Tipo de Modulación de la Portadora Principal (1)
El segundo componente, un solo carácter representado por 1, es una letra que indica el tipo de modulación utilizada en la señal portadora principal. La modulación es el proceso por el cual se modifica una onda portadora (generalmente de alta frecuencia) con la información que se desea transmitir (voz, datos, música, etc.). Es la esencia de cómo la información viaja a través del aire.
Existen varios tipos de modulación, como la Modulación de Amplitud (AM), la Modulación de Frecuencia (FM), la Modulación de Fase, y diversas formas de modulación digital. La letra en esta posición especifica cuál de estas técnicas se está empleando. Por ejemplo, una letra podría indicar modulación de amplitud, otra modulación de frecuencia, y así sucesivamente para los distintos métodos de modulación existentes. *La información específica sobre qué letra corresponde a cada tipo de modulación (como A para AM, F para FM, etc.) no se detalla en el texto proporcionado, pero esta posición está destinada a esa indicación crucial.*
Tipo de Señal Modulante (2)
El tercer componente, representado por el dígito 2, describe el tipo de señal que se utiliza para modular la portadora principal. Esta señal modulante es la que lleva la información útil. Puede ser una señal analógica (como voz o música directamente) o una señal digital (como datos binarios).
Los diferentes dígitos en esta posición corresponden a los siguientes tipos de señales modulantes:
| Carácter | Descripción |
|---|---|
| 0 | Ninguna señal de modulación (una portadora pura) |
| 1 | Un canal que contiene información digital, sin subportadora |
| 2 | Un canal que contiene información digital, con subportadora |
| 3 | Un canal que contiene información analógica |
| 7 | Más de un canal que contiene información digital |
| 8 | Más de un canal que contiene información analógica |
| 9 | Combinación de canales analógicos y digitales |
| X | Ninguno de los anteriores (usado para casos especiales o no definidos) |
Los tipos 4 y 5, que anteriormente se utilizaban para servicios de fax y vídeo respectivamente, fueron eliminados de las regulaciones en 1982, reflejando la evolución tecnológica y la estandarización de otras formas de transmisión para esos servicios.
Tipo de Información Transmitida (3)
El cuarto componente de la designación, representado por la letra 3, especifica el tipo de información que se transmite en la señal portadora. Esto se refiere a la naturaleza de los datos o el contenido que se está enviando, independientemente de si la señal modulante es analógica o digital.
Las diferentes letras en esta posición indican:
| Carácter | Descripción |
|---|---|
| N | Ninguna información transmitida |
| A | Telegrafía para recepción acústica (como el código Morse) |
| B | Telegrafía para recepción automática (radioteletipo y modos digitales) |
| C | Fax |
| D | Transmisión de datos, telemetría o telecontrol |
| E | Telefonía, incluyendo radiodifusión de voz o música |
| F | Televisión (señales de video) |
| W | Combinación de las anteriores |
| X | Casos no previstos |
Esta posición es clave para entender el propósito final de la emisión: ¿es una llamada de voz, una transmisión de datos, una estación de radio musical, una señal de televisión?
Detalles Prácticos de la Información Transmitida (4)
El quinto componente, representado por la letra 4, es un campo opcional que proporciona detalles adicionales sobre la naturaleza o estructura de la información transmitida. Este campo permite una descripción más granular, especialmente útil para señales complejas o especializadas.
Las diferentes letras en esta posición detallan aspectos como:
| Carácter | Descripción |
|---|---|
| A | Código de dos condiciones, con elementos variables en cantidad y duración |
| B | Código de dos condiciones, con elementos fijos en cantidad y duración, sin corrección de errores |
| C | Código de dos condiciones, con elementos fijos en cantidad y duración, con corrección de errores |
| D | Código de cuatro estados, cada uno por elemento de señal |
| E | Código de múltiples estados, un estado por elemento de señal |
| F | Código de múltiples estados, un carácter representado por uno o más estados |
| G | Sonido de calidad de radiodifusión monofónica |
| H | Sonido de calidad de radiodifusión estereofónica o cuadrafónica |
| J | Sonido de calidad comercial, excluyendo las dos categorías siguientes |
| K | Sonido de calidad comercial, que emplea inversión de frecuencia o división de banda |
| L | Sonido de calidad comercial, con señales independientes moduladas en frecuencia, usadas para controlar el nivel de la señal demodulada |
| M | Video monocromático |
| N | Video en color |
| W | Combinación de dos o más de los anteriores |
| X | Casos no previstos |
Este campo es particularmente útil para distinguir entre diferentes formatos de datos digitales, calidades de audio en radiodifusión (monofónico vs. estéreo), o tipos de video. Su naturaleza opcional significa que solo se incluye cuando es necesario proporcionar esta capa adicional de detalle técnico.
Método de Multiplexado (5)
El sexto y último componente, representado por la letra 5, es también un campo opcional que describe el método de multiplexado utilizado en la señal. El multiplexado es una técnica que permite enviar múltiples flujos de información a través de un único canal de comunicación.
Existen varios métodos de multiplexado, como la división en el tiempo (TDM), la división en frecuencia (FDM), o la división en código (CDM). La letra en esta posición especificaría cuál de estas técnicas, u otras, se está empleando para combinar diferentes canales de información dentro de la misma emisión. *El texto proporcionado menciona la existencia de este campo pero no detalla la tabla de caracteres ni sus descripciones correspondientes. Por lo tanto, aunque sabemos que este campo existe para describir el multiplexado, no podemos listar los códigos específicos basándonos únicamente en esta fuente.* Su inclusión en la designación es opcional, utilizándose cuando la estructura de multiplexado es una característica importante a describir.
La Importancia de una Clasificación Detallada
Este sistema de clasificación de la ITU, aunque pueda parecer excesivamente técnico o complicado a primera vista, es absolutamente esencial para el funcionamiento armonioso de las telecomunicaciones a nivel mundial. Sin una forma estandarizada y precisa de describir las emisiones de radio, sería casi imposible gestionar el espectro radioeléctrico, un recurso finito y cada vez más demandado.
La clasificación detallada permite a los reguladores asignar frecuencias de manera eficiente, establecer reglas claras para el uso del espectro y resolver problemas de interferencia entre diferentes servicios y usuarios. Permite a los ingenieros diseñar equipos que cumplan con las normativas y que sean compatibles con otros sistemas. Facilita la coordinación internacional, asegurando que las comunicaciones transfronterizas, la navegación aérea y marítima, y los servicios de emergencia puedan operar sin problemas.
Además, este sistema proporciona una base común para la investigación y el desarrollo en el campo de las radiocomunicaciones. Al describir las señales en términos técnicos universales, se facilita el intercambio de información y el avance de la tecnología.
Preguntas Frecuentes sobre la Clasificación de Radio
Es común tener dudas sobre cómo se clasifican las emisiones de radio, especialmente si uno no está familiarizado con la jerga técnica. Aquí abordamos algunas preguntas frecuentes.

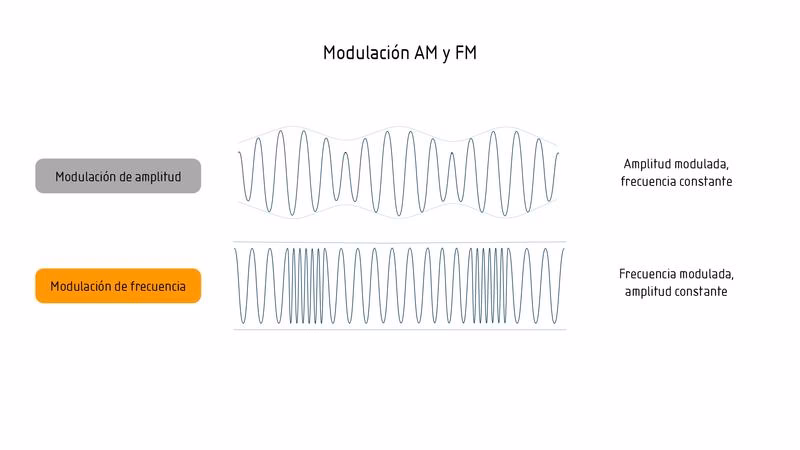

¿Cuáles son los 3 tipos de radio?
La pregunta sobre los '3 tipos de radio' es un poco simplista cuando se considera la clasificación oficial de la ITU. El sistema de la ITU no clasifica las emisiones en solo tres categorías, sino que utiliza un código detallado (BBBB 123 45) para describir las características técnicas de *cualquier* emisión.
A menudo, cuando la gente habla de 'tipos de radio', se refieren a:
- Modulación: Como AM (Modulación de Amplitud) o FM (Modulación de Frecuencia). Estos son solo *un* aspecto de la clasificación de la ITU, representado por el carácter 1 en el código.
- Servicio: Como radiodifusión (estaciones de radio comerciales), comunicación móvil (celulares), radioaficionados, etc. La clasificación de la ITU se centra en la señal técnica, no en el servicio.
- Tecnología: Como radio analógica o radio digital. El sistema de la ITU describe si la señal modulante es digital o analógica (carácter 2) y qué tipo de información transmite (carácter 3), abarcando ambas tecnologías.
Por lo tanto, no hay una respuesta única sobre 'los 3 tipos' según la clasificación oficial. El sistema de la ITU es mucho más granular y descriptivo, permitiendo identificar y diferenciar miles de tipos de emisiones basándose en sus propiedades técnicas.
¿Quién desarrolló este sistema de clasificación?
Este sistema estandarizado fue desarrollado y es mantenido por la Unión Internacional de Telecomunicaciones (ITU). Fue formalmente acordado durante la Conferencia Mundial de Radiocomunicaciones de 1979.
¿Por qué se utiliza un código tan complejo?
El código es complejo porque necesita ser lo suficientemente detallado como para describir con precisión las características técnicas esenciales de cualquier emisión de radiofrecuencia. Esta precisión es vital para la gestión eficiente y libre de interferencias del espectro radioeléctrico a nivel mundial. Un código simple de 2 o 3 categorías no sería suficiente para diferenciar las miles de formas en que se pueden modular y transmitir las señales de radio.
¿Este sistema reemplazó a otros anteriores?
Sí, el sistema acordado en la Conferencia Mundial de Radiocomunicaciones de 1979 reemplazó a un sistema de denominación anterior que hoy en día se considera en desuso. La estandarización es un proceso continuo en las telecomunicaciones para adaptarse a las nuevas tecnologías y necesidades.
Conclusión
La clasificación de emisiones de radiofrecuencia según el sistema de la Unión Internacional de Telecomunicaciones es un ejemplo magistral de cómo la estandarización técnica es fundamental para la cooperación global y la gestión de recursos compartidos como el espectro radioeléctrico. Lejos de la idea simplista de unos pocos 'tipos' de radio, existe un código detallado que, carácter a carácter, describe las propiedades esenciales de una señal, desde su ancho de banda y método de modulación hasta el tipo de información que transporta y cómo está estructurada.
Comprender esta nomenclatura es adentrarse en el lenguaje técnico que utilizan ingenieros, reguladores y científicos para hablar sobre el mundo invisible pero omnipresente de las ondas de radio. Es un sistema robusto que ha evolucionado para seguir siendo relevante en la era digital, asegurando que el aire que nos rodea pueda seguir siendo un medio eficiente y ordenado para la comunicación y la transmisión de información a nivel mundial. La próxima vez que sintonices una emisora o uses tu teléfono móvil, recuerda que la señal que viaja está definida por un código preciso, fruto de décadas de acuerdos y avances técnicos internacionales.
