Cuando giras el dial de tu radio o deslizas el selector en tu teléfono para encontrar esa estación de FM perfecta, estás interactuando directamente con uno de los componentes electrónicos más fundamentales de su circuito interno: el condensador. Específicamente, para la sintonización de radio, se utiliza un tipo particular de condensador: el condensador variable.
La capacidad de un receptor de radio para "sintonizar" una estación específica en medio de las innumerables señales de radio que flotan a nuestro alrededor es un proceso fascinante basado en principios de la física y la electrónica. En el corazón de este proceso se encuentra un circuito conocido como circuito sintonizador, circuito resonante o circuito tanque. Este circuito está compuesto principalmente por dos elementos pasivos: una bobina (un inductor) y un condensador. La interacción entre estos dos componentes permite que el circuito responda fuertemente a una frecuencia particular mientras ignora la mayoría de las demás.
Imagina las ondas de radio como una multitud de voces hablando al mismo tiempo. El circuito sintonizador actúa como un oído selectivo que puede enfocarse en una sola voz (una frecuencia) y hacerla más clara, ahogando el ruido de las otras. La clave para cambiar la "voz" que escuchas (la estación) es ajustar la capacidad del condensador.
El Circuito Resonante: Bobina y Condensador
Para entender el papel del condensador en la sintonización, primero debemos hablar del circuito resonante básico. Este circuito, formado por un inductor (L) y un condensador (C) conectados, tiene una propiedad especial: puede oscilar naturalmente a una frecuencia específica, conocida como su frecuencia resonante. Esta frecuencia está determinada por los valores de inductancia (L) y capacitancia (C).
Cuando una onda de radio incide en la antena del receptor, induce una pequeña corriente. Esta corriente, que contiene una mezcla de muchas frecuencias de las diversas estaciones de radio transmitiendo, llega al circuito sintonizador. El inductor y el condensador en este circuito se oponen al flujo de corriente de diferentes maneras, creando lo que se conoce como reactancia. El inductor presenta reactancia inductiva, y el condensador presenta reactancia capacitiva.
La magia ocurre en la resonancia. La resonancia es la condición en la que la reactancia inductiva de la bobina es igual y opuesta a la reactancia capacitiva del condensador. Cuando esto sucede, el circuito presenta una impedancia mínima a la frecuencia donde las reactancias se anulan mutuamente. Esta frecuencia particular es la frecuencia resonante del circuito. Las señales en la frecuencia resonante pasan a través del circuito con mucha más facilidad y con mayor amplitud que las señales en otras frecuencias. En esencia, el circuito sintonizador se vuelve altamente sensible a la frecuencia resonante, seleccionándola de la mezcla de señales recibidas.
El Condensador Variable: La Clave de la Sintonización
Si la frecuencia resonante de un circuito L-C está determinada por L y C, ¿cómo podemos cambiar la estación que estamos sintonizando? La respuesta está en hacer que uno de esos valores sea ajustable. Si bien los inductores variables existen, es mucho más común y práctico utilizar un condensador variable para la sintonización en receptores de radio como los de FM.

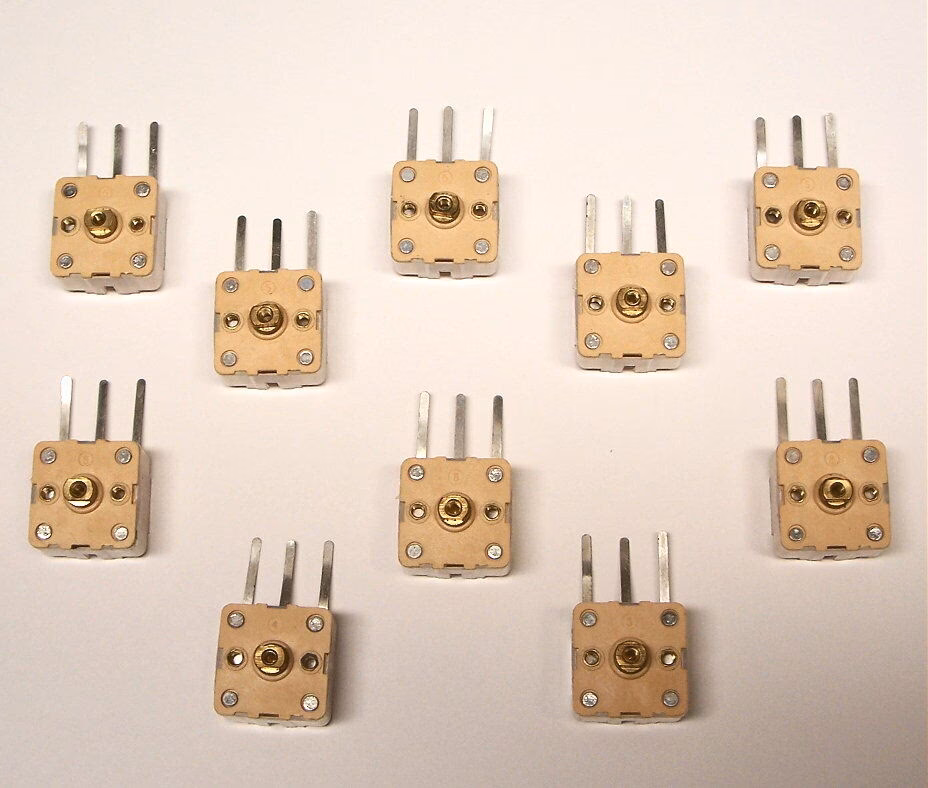

Un condensador variable, a diferencia de un condensador fijo que tiene un valor de capacitancia constante, permite modificar su capacitancia dentro de un cierto rango. Esto se logra típicamente cambiando la distancia entre sus placas conductoras o, más comúnmente en diseños antiguos y en simulaciones educativas, cambiando la cantidad de área de superposición entre dos conjuntos de placas. Al girar un eje o mover un deslizador, se altera físicamente la configuración del condensador, lo que a su vez cambia su capacitancia.
Cuando ajustas el dial de sintonización en una radio, estás mecánicamente cambiando la capacitancia del condensador variable en el circuito sintonizador. A medida que la capacitancia cambia, también lo hace la frecuencia resonante del circuito (según la relación entre L y C). Por lo tanto, al barrer el rango de capacitancia del condensador variable, el circuito sintonizador barre un rango de frecuencias resonantes, permitiéndote seleccionar la frecuencia de la estación de radio que deseas escuchar.
Por ejemplo, la banda de radio FM comercial en la mayoría de las regiones va de 87 a 107 megahercios (MHz). Un receptor de radio FM típico utiliza una bobina con un valor de inductancia fijo y un condensador variable diseñado para tener un rango de capacitancia (por ejemplo, de 50 a 450 picofaradios, pF) que, en combinación con la inductancia, hace que la frecuencia resonante del circuito L-C cubra precisamente este rango de 87 a 107 MHz.
Capacitores Trimmer: Ajuste Fino y Calibración

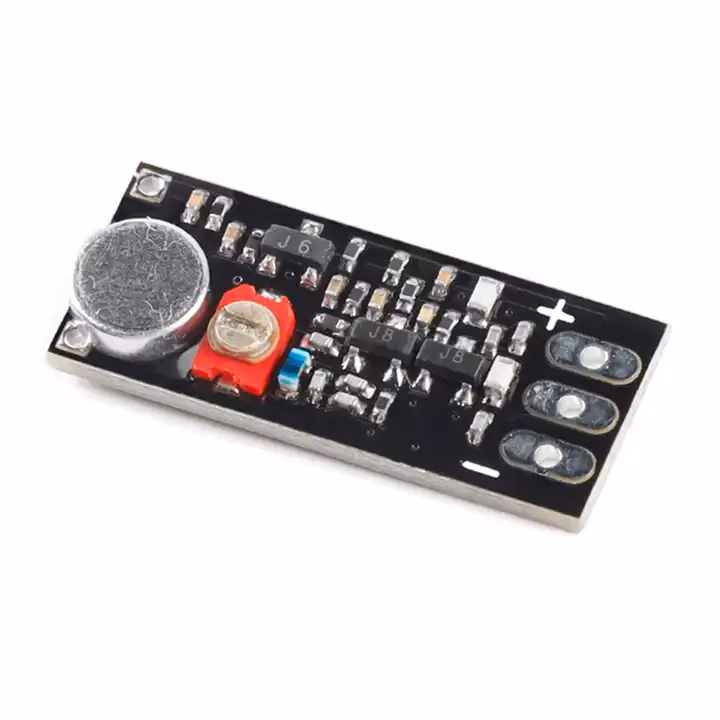

Además del condensador variable principal que se utiliza para la sintonización del usuario (el que está conectado al dial), los circuitos de radio a menudo emplean otro tipo de condensador variable más pequeño, conocido como capacitor trimmer. Estos no están diseñados para ser ajustados por el usuario final de forma rutinaria, sino que son utilizados por los técnicos o durante la fabricación para realizar ajustes finos y calibrar el circuito.
Los capacitores trimmer permiten "recortar" (de ahí su nombre, del inglés "trim") el rendimiento del circuito. Por ejemplo, pueden usarse para ajustar con precisión la frecuencia resonante de un circuito a un valor exacto, compensar las tolerancias de otros componentes (como la bobina) o realizar calibraciones que aseguren que el dial de sintonización muestre la frecuencia correcta. Son especialmente útiles en aplicaciones donde la precisión es crítica o donde los valores de los componentes pueden derivar ligeramente con el tiempo o la temperatura.
Aunque su rango de capacitancia es generalmente mucho menor que el del condensador variable principal (a menudo solo unos pocos picofaradios, aunque pueden llegar a 200 pF o más), su capacidad de ajuste fino es invaluable para optimizar el rendimiento del receptor y asegurar que pueda sintonizar con precisión todas las estaciones dentro de la banda.
Diseño y Materiales de los Capacitores Trimmer
Los capacitores trimmer, siendo un tipo de condensador variable, comparten los principios básicos de diseño: tienen placas conductoras separadas por un material dieléctrico. La capacitancia se ajusta cambiando la distancia entre las placas o el área de superposición. Sin embargo, debido a su propósito de ajuste preciso y a menudo permanente, sus mecanismos de ajuste y materiales pueden variar.
Existen diferentes diseños de capacitores trimmer, incluyendo diseños tubulares y de placas. En un diseño tubular, un pistón conductor se mueve dentro de un tubo dieléctrico cuyas superficies interna o externa están metalizadas. A medida que el pistón se mueve, cambia la cantidad de área metalizada con la que se solapa, modificando así la capacitancia. Los diseños tubulares pueden ser rotatorios (donde el pistón gira con el tornillo de ajuste) o no rotatorios (donde el pistón se desliza sobre rieles). Los diseños no rotatorios suelen ofrecer mayor linealidad en el ajuste y mejor estabilidad frente a vibraciones y golpes.
La elección del material dieléctrico en un capacitor trimmer es crucial, ya que afecta propiedades como el rango de capacitancia, el voltaje máximo soportado, la estabilidad con la temperatura y la frecuencia, y el factor de calidad (Q). Algunos materiales comunes incluyen:
- Aire: Ofrece bajas pérdidas y alta estabilidad, pero la capacitancia es limitada y el voltaje máximo suele ser bajo.
- Cerámica: Pequeños, económicos y fáciles de fabricar en masa. Son adecuados para aplicaciones de bajo costo donde la estabilidad de temperatura no es crítica, ya que esta puede degradarse con el aumento de la capacitancia. Su Q es moderado.
- Vidrio o Cuarzo: Proporcionan mejor aislamiento y permiten mayores voltajes y capacitancias que el aire. Ofrecen un buen equilibrio entre rendimiento y costo.
- PTFE (Teflón): Excelente material dieléctrico con bajas pérdidas, alta rigidez dieléctrica (soporta altos voltajes, como 15000V o más) y buena estabilidad en frecuencia. Adecuado para aplicaciones de alta frecuencia y alto voltaje.
- Zafiro: Un material dieléctrico de muy alto rendimiento. Es extremadamente duradero, mecánicamente fuerte, resistente a la humedad, y sus propiedades dieléctricas son muy estables incluso a frecuencias muy altas (>10 GHz). Los trimmers de zafiro ofrecen una precisión, estabilidad y robustez excepcionales, aunque a un costo mayor.
La tabla a continuación resume algunas de las características comparativas de los capacitores trimmer según su material dieléctrico:
| Material Dieléctrico | Costo Relativo | Rango de Capacitancia (pF típico) | Voltaje Máximo (DWV) | Estabilidad Temperatura | Factor Q | Robustez |
|---|---|---|---|---|---|---|
| Aire | Medio | Bajo (pocos pF) | Bajo | Excelente | Muy Alto | Variable |
| Cerámica | Bajo | Bajo a Medio (hasta ~40 pF) | Bajo (~220VDC) | Promedio (empeora con C) | Moderado (~1500 @ 1MHz) | Moderada |
| Vidrio/Cuarzo | Medio a Alto | Medio a Alto | Alto | Bueno | Alto | Buena |
| PTFE | Alto | Medio a Alto | Muy Alto (>15000V) | Excelente | Muy Alto | Buena |
| Zafiro | Muy Alto | Bajo a Medio | Muy Alto | Excelente | Excepcional (>10 GHz) | Excepcional |
Preguntas Frecuentes sobre Condensadores de Sintonización
¿Qué tipo de condensador se usa para sintonizar la radio FM?
Se utiliza un condensador variable. Su capacitancia se puede ajustar para cambiar la frecuencia a la que el circuito sintonizador resuena, permitiendo seleccionar diferentes estaciones.
¿Por qué el condensador debe ser variable?
Debe ser variable porque la sintonización de una estación de radio específica implica seleccionar una frecuencia resonante particular. Al cambiar la capacitancia del condensador, se modifica la frecuencia resonante del circuito L-C, lo que permite al receptor sintonizar diferentes frecuencias (estaciones).
¿Qué es la resonancia en el contexto de la radio?
La resonancia es la condición en un circuito L-C donde la reactancia inductiva de la bobina se iguala a la reactancia capacitiva del condensador. A la frecuencia donde esto ocurre (la frecuencia resonante), el circuito es más receptivo a la señal, permitiendo que la estación deseada sea seleccionada y amplificada.
¿Cuál es la diferencia entre un condensador variable y un capacitor trimmer?
Ambos son tipos de condensadores variables. El condensador variable principal se utiliza para la sintonización por parte del usuario final (conectado al dial). El capacitor trimmer es más pequeño, generalmente con un rango de ajuste menor, y se utiliza para ajustes internos finos y calibración durante la fabricación o el mantenimiento, no para la sintonización diaria del usuario.
¿Qué papel juega el material dieléctrico en un capacitor de sintonización?
El material dieléctrico separa las placas conductoras del condensador. Su tipo influye en propiedades clave como el rango de capacitancia, el voltaje máximo que puede soportar, la estabilidad de la capacitancia con los cambios de temperatura y frecuencia, y la calidad (factor Q) del condensador. La elección del dieléctrico afecta directamente el rendimiento y las aplicaciones del capacitor.
En resumen, el humilde condensador variable, trabajando en armonía con la bobina en un circuito resonante, es el héroe anónimo detrás de la capacidad de tu radio para navegar por las ondas aéreas y traerte tus programas y música favoritos. Ya sea el condensador variable principal que giras o los capacitores trimmer que calibraron el dispositivo en la fábrica, estos componentes son esenciales para la magia de la sintonización de radio FM.
