Condensadores RF y Variables: Guía Esencial

Los condensadores son componentes electrónicos fundamentales, esenciales en el diseño de prácticamente cualquier circuito eléctrico. Su función principal es almacenar energía en forma de campo eléctrico, actuando como pequeñas "baterías" temporales. Sin embargo, la gran variedad de tipos, tamaños y especificaciones disponibles puede resultar abrumadora a la hora de seleccionar el más adecuado para una aplicación particular. Desde fuentes de alimentación hasta sistemas de aire acondicionado, pasando por iluminación y, por supuesto, equipos de radiofrecuencia, los condensadores juegan un papel crucial.

Una de las primeras decisiones que un diseñador de circuitos debe tomar es si un condensador de una sola capa (SLC) o un condensador cerámico multicapa (MLCC) es la opción correcta para sus necesidades de aplicación, especialmente en el ámbito de las altas frecuencias. Además, existe otra clasificación importante: los condensadores fijos y los variables.

Condensadores Fijos vs. Variables: ¿Cuál es la Diferencia?

La distinción más básica entre tipos de condensadores se refiere a si su capacitancia es constante o puede ser modificada. La capacitancia es la medida de cuánta carga eléctrica puede almacenar un dispositivo para una diferencia de potencial dada.

Los condensadores fijos son aquellos que poseen una capacitancia inajustable. Su valor viene determinado por su construcción y materiales, y no puede ser alterado una vez fabricado. Son, con gran diferencia, el tipo más común y se encuentran en la vasta mayoría de los dispositivos electrónicos que nos rodean. Algunos son polarizados (deben conectarse con la polaridad correcta), mientras que otros no lo son.

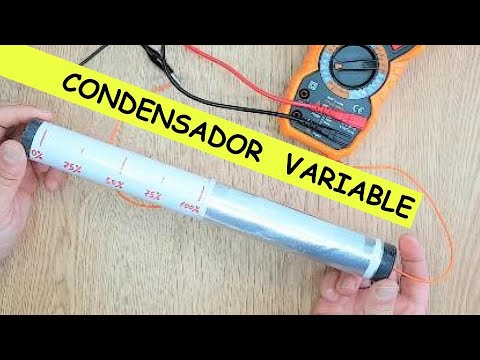

Por otro lado, los condensadores variables son aquellos cuya capacitancia puede ser ajustada. Esta característica los hace increíblemente útiles en aplicaciones donde se requiere sintonizar, calibrar o variar la respuesta de un circuito dinámicamente. Aunque son menos comunes que los fijos, son indispensables en sus nichos de aplicación específicos.

Los condensadores variables se subdividen a su vez en varios tipos, como los condensadores trimmer, que se utilizan para ajustes finos y poco frecuentes (a menudo en aplicaciones de radiofrecuencia - RF), y los condensadores de sintonización, diseñados para ajustes más frecuentes, como el dial de sintonización en receptores de radio antiguos para resonar a diferentes frecuencias.

Visualmente, los condensadores fijos pueden tener varios aspectos dependiendo de su tecnología (cerámicos, electrolíticos, de película, etc.) y a menudo no llevan un símbolo específico más allá de sus marcas de valor y polaridad. Sin embargo, los condensadores variables se identifican comúnmente con un símbolo estandarizado que consiste en dos líneas paralelas que representan las placas, cruzadas por una flecha diagonal, indicando la ajustabilidad.

Condensadores para Aplicaciones de Alta Frecuencia (RF y Microondas)

El diseño de circuitos que operan a altas frecuencias, como en el rango de RF (Radiofrecuencia) y microondas, presenta desafíos únicos para los componentes pasivos, incluyendo los condensadores. A medida que la frecuencia aumenta, los efectos parásitos inherentes a la construcción de los condensadores (como la inductancia serie equivalente - ESL y la resistencia serie equivalente - ESR) se vuelven mucho más significativos e impactan negativamente en el rendimiento del circuito.

En este dominio, dos tipos de condensadores cerámicos fijos son particularmente relevantes y a menudo comparados: los Condensadores Cerámicos Monocapa (SLC) y los Condensadores Cerámicos Multicapa (MLCC). Aunque ambos son cerámicos y pueden desempeñar funciones similares (filtrado, desacoplo, carga), sus diferencias estructurales los hacen óptimos para distintos subrangos de frecuencia y necesidades de capacitancia/voltaje dentro del espectro de alta frecuencia.

Análisis Detallado: SLC vs. MLCC en Alta Frecuencia

Para entender por qué un tipo puede ser más adecuado que otro, debemos observar su construcción básica y cómo esta afecta sus propiedades a altas frecuencias:

Condensadores Cerámicos Monocapa (SLC)

Los SLCs son el tipo de condensador más simple en cuanto a estructura. Consisten en una única capa de material dieléctrico (el aislante) intercalada entre dos electrodos metálicos. Son fundamentalmente una placa paralela simple. Su construcción monolítica y minimalista les confiere características eléctricas muy deseables para frecuencias extremadamente altas.

La propiedad clave que destaca en los SLCs para aplicaciones de muy alta frecuencia es su alta frecuencia de auto-resonancia (SRF) y su baja resistencia serie equivalente (ESR). La SRF es la frecuencia en la que las reactancias capacitiva e inductiva del condensador se cancelan, resultando en la mínima impedancia (idealmente, solo la ESR). Por encima de la SRF, el componente se comporta principalmente como un inductor, lo cual es detrimental para su función como condensador. Los SLCs tienen la SRF más alta de cualquier condensador discreto disponible.

La ESR, la resistencia interna del componente, es una fuente de pérdida de energía (en forma de calor) y aumenta con la frecuencia. Una ESR baja es crucial en RF para minimizar pérdidas y mantener un alto factor de calidad (Q). La construcción simple de los SLCs limita las partes mecánicas y las interconexiones internas, contribuyendo a una ESR excepcionalmente baja. Por estas razones, los SLCs son ideales para aplicaciones que requieren el máximo rendimiento a frecuencias muy elevadas, a menudo superando los 30 GHz y pudiendo operar eficazmente hasta los 100 GHz.

La principal limitación de los SLCs es que, al depender de una sola capa dieléctrica, la capacitancia máxima que pueden ofrecer es relativamente baja. La capacitancia es proporcional al área de las placas y la constante dieléctrica, e inversamente proporcional al grosor del dieléctrico. Con una sola capa, lograr altas capacitancias requeriría áreas excesivamente grandes o dieléctricos extremadamente delgados, lo cual tiene sus propias limitaciones prácticas.

Condensadores Cerámicos Multicapa (MLCC)

Los MLCCs, por otro lado, adoptan un enfoque diferente apilando múltiples capas alternas de material dieléctrico y electrodos. Estas capas están interconectadas en paralelo dentro de un solo componente. Esta estructura multicapa permite lograr una capacitancia mucho mayor en un tamaño físico comparable a un SLC, ya que la capacitancia total es la suma de las capacitancias de cada capa individual en paralelo. Esto los hace extremadamente populares y versátiles.

La ventaja principal de los MLCCs es su capacidad para ofrecer un rango de capacitancia mucho más amplio, desde valores muy bajos hasta microfaradios o incluso milifaradios en algunos casos, lo cual es esencial para muchas aplicaciones de desacoplo, filtrado y almacenamiento de energía. Además, la estructura multicapa puede diseñarse para soportar voltajes de operación significativamente más altos, llegando incluso a varios kilovoltios en diseños especializados.

Sin embargo, la estructura multicapa también introduce más interconexiones internas y una trayectoria de corriente más compleja en comparación con un SLC. Esto generalmente resulta en una mayor resistencia serie equivalente (ESR) y, consecuentemente, una SRF más baja para valores de capacitancia comparables a los de un SLC. Aunque existen MLCCs de alta calidad optimizados para RF con dieléctricos de baja pérdida (Clase 1, alto Q) que minimizan la ESR, típicamente no alcanzan el rendimiento en frecuencia de los SLCs.

En el contexto de las aplicaciones de RF y microondas, los MLCCs son adecuados para frecuencias elevadas, pero generalmente su rendimiento óptimo se limita a rangos inferiores a los que manejan los SLCs, típicamente hasta unos 30 GHz. Son ideales cuando la aplicación requiere mayor capacitancia o un voltaje de operación más alto dentro del rango de alta frecuencia.

¿Cuándo Elegir un SLC y Cuándo un MLCC para Alta Frecuencia?

La decisión entre SLC y MLCC para una aplicación de alta frecuencia específica se reduce a un compromiso entre frecuencia máxima de operación, capacitancia necesaria y voltaje de operación:

• Elija un SLC si: Su aplicación opera a frecuencias extremadamente altas (por encima de 30 GHz, hasta 100 GHz), requiere la mínima ESR posible y la capacitancia necesaria es relativamente baja. Son ideales para sintonización fina, adaptación de impedancias en microondas y filtros de alto rendimiento en rangos de frecuencia muy elevados.
• Elija un MLCC si: Su aplicación opera a frecuencias altas pero no extremas (hasta aproximadamente 30 GHz), requiere una capacitancia más alta que la que un SLC puede ofrecer fácilmente, o necesita manejar un voltaje de operación significativamente mayor. Son excelentes para desacoplo de potencia, filtrado y otras funciones en circuitos de RF que operan en rangos de frecuencia más bajos dentro del espectro de alta frecuencia.

Fuera del ámbito de RF/Microondas, los MLCCs son el caballo de batalla de la industria electrónica, utilizados en una inmensa variedad de aplicaciones, desde electrónica de consumo hasta sistemas de misión crítica como dispositivos médicos implantables o electrónica automotriz.

Comparativa Rápida: SLC vs. MLCC para RF/Microondas

Preguntas Frecuentes sobre Condensadores

¿Qué es la Frecuencia de Auto-Resonancia (SRF)?

Es la frecuencia a la cual un condensador deja de comportarse puramente como un condensador y su reactancia inductiva (debido a la inductancia parásita) iguala a su reactancia capacitiva. En este punto, la impedancia es mínima (igual a la ESR). Por encima de la SRF, el componente se comporta predominantemente como un inductor.

¿Por qué es importante la ESR en aplicaciones de alta frecuencia?

La Resistencia Serie Equivalente (ESR) representa las pérdidas de energía dentro del condensador. A altas frecuencias, una ESR alta disipa potencia en forma de calor, reduce el factor de calidad (Q) del componente y puede degradar significativamente el rendimiento del circuito, afectando la eficiencia de filtros, circuitos resonantes y redes de adaptación.

¿Un MLCC de alta capacitancia es adecuado para cualquier aplicación de alta frecuencia?

No necesariamente. Mientras que un MLCC ofrece alta capacitancia, su ESR aumenta con la capacitancia y la frecuencia, y su SRF disminuye. Esto limita su uso efectivo a frecuencias más bajas dentro del espectro de alta frecuencia (típicamente hasta 30 GHz). Para frecuencias muy altas (por encima de 30 GHz) se suelen preferir SLCs o tecnologías específicas.

¿Para qué se usan los condensadores variables?

Los condensadores variables se utilizan en circuitos donde se necesita ajustar la capacitancia para sintonizar o calibrar el circuito. Ejemplos comunes incluyen sintonización de frecuencias en radios, ajuste de filtros o adaptación de impedancias.

¿Qué es un condensador 'trimmer'?

Es un tipo de condensador variable pequeño, diseñado para ser ajustado una sola vez o muy pocas veces durante la calibración inicial de un circuito. No están pensados para un ajuste frecuente por parte del usuario final.

En conclusión, la elección del condensador adecuado, ya sea fijo o variable, y dentro de los fijos, si un SLC o un MLCC para aplicaciones de alta frecuencia, depende críticamente de los requisitos específicos del circuito en cuanto a frecuencia, capacitancia, voltaje y necesidad de ajuste. Comprender las propiedades como SRF y ESR es fundamental para optimizar el rendimiento en el desafiante mundo de la radiofrecuencia y las microondas.
