¿Qué Condensador Usa tu Radio FM?

¿Alguna vez te has preguntado cómo tu vieja radio FM lograba cambiar de estación con solo girar una perilla? Detrás de esa simple acción hay un componente electrónico fundamental: el condensador. Pero no cualquier condensador, sino uno muy especial diseñado para esta tarea. Hablamos del condensador variable, la pieza clave que, junto a una bobina (inductor), forma un circuito resonante capaz de seleccionar la frecuencia exacta de tu emisora preferida.

La función principal de un condensador en un circuito de radio sintonizado es, precisamente, permitir que ese circuito resuene a una frecuencia específica. Al variar la capacidad del condensador, se altera la frecuencia de resonancia del circuito, lo que permite al receptor "sintonizar" o seleccionar la señal de radio de una estación particular, ignorando las demás.

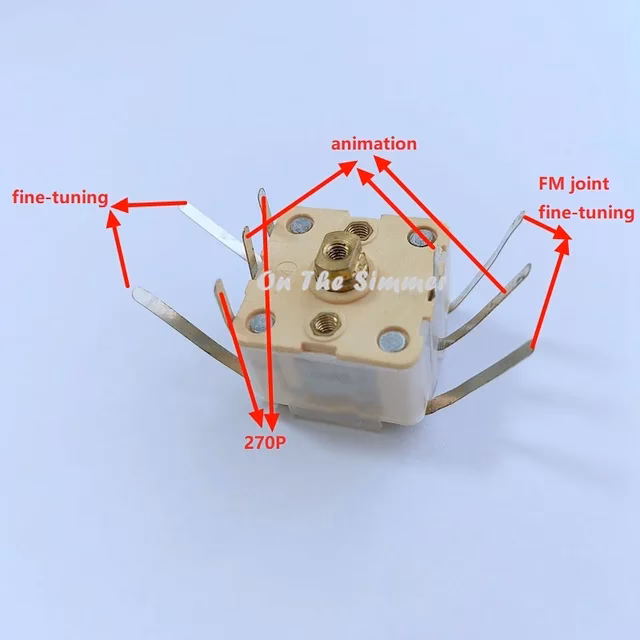

¿Qué es un Condensador Variable y Cómo Funciona?

Un condensador, en su forma más básica, consta de dos placas conductoras separadas por un material dieléctrico (aislante). Su capacidad para almacenar carga eléctrica depende del área de las placas, la distancia entre ellas y el tipo de material dieléctrico. Un condensador variable es simplemente un condensador cuya capacidad puede ser modificada de forma controlada.

La forma más común de lograr esta variabilidad en los condensadores utilizados tradicionalmente en radios es mediante un mecanismo mecánico que cambia el área de solapamiento entre las placas o la distancia entre ellas.

Mecanismos de Variación de Capacidad

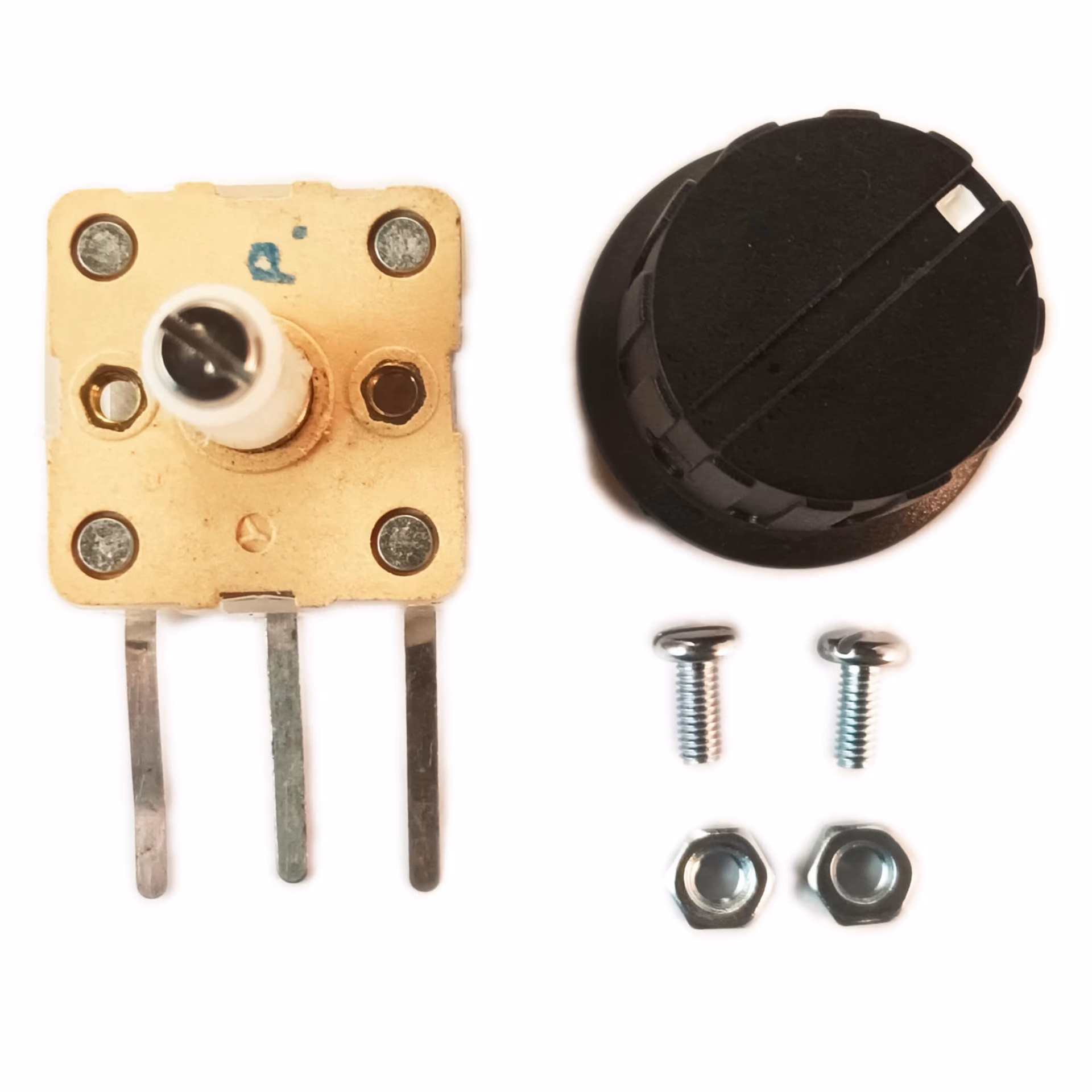

El principio más extendido, especialmente en las radios analógicas clásicas, es el del condensador variable rotatorio. Este diseño consiste en dos conjuntos de placas metálicas: las placas fijas, llamadas estator, y un grupo de placas móviles montadas sobre un eje giratorio, llamado rotor. Las placas del rotor están diseñadas para encajar en los huecos entre las placas del estator sin tocarse, utilizando aire o una lámina de plástico como dieléctrico.

Al girar el eje del rotor, se varía el área de las placas del rotor que se solapa con las placas del estator. Cuanto mayor sea el área de solapamiento, mayor será la capacidad del condensador. Cuando las placas están completamente "enmalladas" (máximo solapamiento), se alcanza la capacidad máxima (C max). Cuando están completamente "desenmalladas" (mínimo solapamiento), se obtiene la capacidad mínima (C min).

La forma de las placas del rotor a menudo se diseña cuidadosamente para obtener una relación específica entre el ángulo de giro y la capacidad, por ejemplo, para lograr una escala de frecuencia lineal en el dial de la radio. En algunos casos, se utilizan mecanismos de engranaje de reducción para permitir un ajuste más fino de la sintonización.

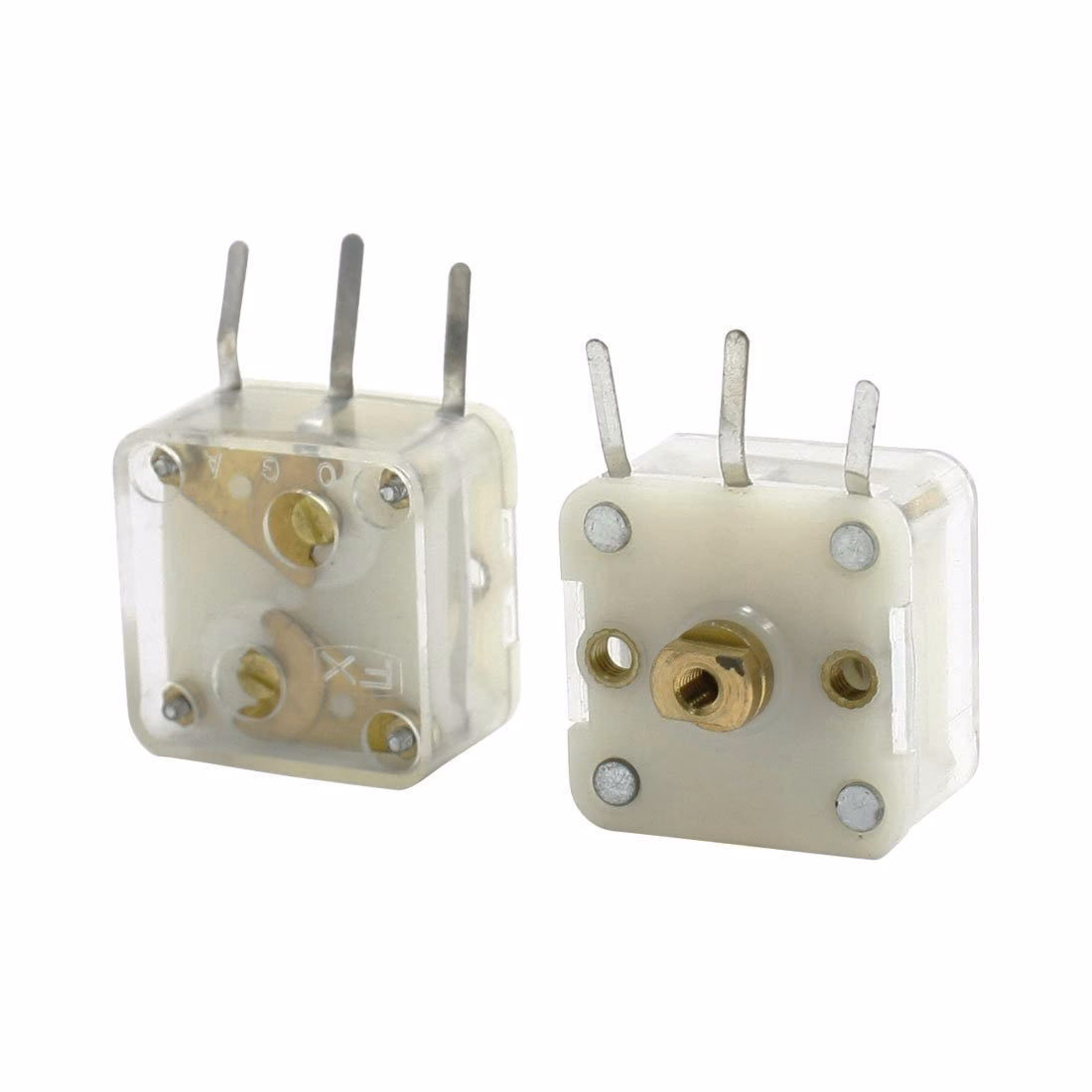

Tipos de Condensadores Variables Mecánicos

Además del popular condensador rotatorio con dieléctrico de aire o plástico, existen otras variantes mecánicas:

• Condensadores de vacío: Utilizan cilindros concéntricos dentro de una envoltura de vidrio o cerámica al vacío. El vacío aumenta la tensión de trabajo y reduce el riesgo de arcos. Son comunes en transmisores de alta potencia.
• Condensadores deslizantes (Slider): Cambian la capacidad moviendo linealmente un conjunto de placas para variar el área de solapamiento. Se encuentran en radios de cristal o antenas resonantes caseras.
• Condensadores Trimmer: Son condensadores variables pequeños, ajustados típicamente una sola vez durante la fabricación con un destornillador para realizar ajustes finos en un circuito. Pueden usar aire, plástico o mica como dieléctrico.

Formas Especiales de Condensadores Variables Mecánicos

Para aplicaciones más complejas, existen diseños especializados:

• Condensadores de múltiples secciones: Montan varios conjuntos de estator/rotor en el mismo eje. Esto permite sintonizar simultáneamente varios circuitos resonantes (como el preselector, el filtro de entrada y el oscilador local) con un solo control, algo común en receptores superheterodinos. Las secciones pueden tener capacidades idénticas o diferentes.
• Condensadores Mariposa (Butterfly): Tienen dos conjuntos de estator opuestos y un rotor con forma de mariposa que varía la capacidad con ambos estatores por igual. Se usan en circuitos simétricos como amplificadores push-pull o sintonizadores de antena donde el rotor debe estar a potencial de tierra RF. Pueden manejar altas corrientes RF.
• Condensadores de Estator Dividido (Split Stator): Similares a los mariposa, pero con las placas del rotor dispuestas axialmente. Permiten ángulos de rotación mayores que los mariposa.
• Condensadores Diferenciales: Tienen dos estatores, pero al girar el rotor, la capacidad de una sección aumenta mientras que la otra disminuye, manteniendo la suma total constante. Útiles en circuitos potenciométricos capacitivos.

La Revolución Electrónica: Condensadores Variables Controlados Eléctricamente

Con el avance de la electrónica, surgieron métodos para variar la capacidad sin necesidad de partes móviles, controlados por voltaje o señales digitales. Esto ha transformado la sintonización en las radios modernas.

• Diodos Varactores (Varicaps): Son diodos semiconductores diseñados para aprovechar el hecho de que el grosor de su capa de agotamiento varía con el voltaje aplicado en polarización inversa. Esta capa de agotamiento actúa como dieléctrico, por lo que cambiar el voltaje inverso cambia la capacidad del diodo. Son ampliamente utilizados en sintonizadores de FM/TV, osciladores controlados por voltaje (VCOs) y sintetizadores de frecuencia de bucle de fase (PLLs), omnipresentes en los equipos de comunicación modernos. Su uso se limita a señales de baja amplitud para evitar distorsiones.
• Dispositivos basados en BST: Utilizan materiales como Bario Estroncio Titanato, cuya permitividad dieléctrica (y por tanto, la capacidad) varía significativamente al aplicarles un alto voltaje. Ofrecen mayor linealidad que los varactores para ciertas aplicaciones.
• Condensadores Sintonizados Digitalmente: Son circuitos integrados que utilizan diversas tecnologías (MEMS, SOI/SOS) para ofrecer capacidades variables discretas o casi continuas controladas digitalmente. Combinan interruptores de estado sólido con arreglos de condensadores fijos. Ofrecen alta linealidad y factor de calidad, siendo esenciales en dispositivos multibanda modernos como teléfonos móviles para sintonización de antena y adaptación de impedancia.

¿Cómo Sintoniza Exactamente la Radio un Condensador Variable?

La sintonización de una radio se basa en el concepto de resonancia. Un circuito compuesto por una bobina (inductor, L) y un condensador (C) tiene una frecuencia a la que "resona" o responde de manera óptima. Esta frecuencia de resonancia (f) está dada por la fórmula de Thomson: f = 1 / (2π * √LC). En un circuito de sintonización de radio, la bobina suele tener un valor fijo, mientras que el condensador es variable.

Al girar la perilla de sintonización (conectada al eje del rotor del condensador variable mecánico, o controlando el voltaje/señal en un condensador variable electrónico), se cambia el valor de C. Al cambiar C, se modifica la frecuencia de resonancia del circuito LC. Cuando la frecuencia de resonancia del circuito de sintonización coincide con la frecuencia de la señal de la estación de radio que deseamos escuchar, el circuito "selecciona" esa señal, permitiendo que pase y sea procesada por el resto de la radio, mientras rechaza las señales de otras frecuencias.

Otros Usos de la Capacidad Variable

Aunque nuestro enfoque es la radio, el principio de la capacidad variable se aplica en muchos otros campos:

• Micrófonos de condensador: Utilizan un diafragma que actúa como una placa de condensador; las ondas sonoras hacen vibrar el diafragma, cambiando la distancia a una placa fija y, por tanto, la capacidad, que se convierte en una señal eléctrica.
• Sensores: Se usan para medir presión, desplazamiento, humedad, etc., detectando cómo estos parámetros físicos cambian la capacidad de un elemento sensor.
• Interruptores Táctiles: En teclados capacitivos o botones táctiles, la presencia de un dedo cerca o sobre una placa cambia ligeramente su capacidad, lo que es detectado por un circuito para activar una función.

La Evolución de la Sintonización en Radios Modernas

Si bien el condensador variable mecánico fue el rey indiscutible de la sintonización analógica durante décadas, su uso en receptores de consumo ha disminuido drásticamente. Las radios modernas, especialmente las digitales, suelen utilizar sintetizadores de frecuencia que emplean bucles de fase (PLLs) para generar la frecuencia de sintonización. Estos PLLs a menudo utilizan diodos varactores (varicaps) o condensadores sintonizados digitalmente controlados por un microcontrolador para ajustar la frecuencia.

Sin embargo, los condensadores variables mecánicos (especialmente los de alta calidad y de vacío) siguen siendo relevantes en aplicaciones donde se manejan altas potencias, como en transmisores de radioaficionados o estaciones de radiodifusión, o en equipos de laboratorio, debido a su linealidad y capacidad para soportar altas tensiones.

Preguntas Frecuentes

¿Por qué se llama "variable"?
Se llama así porque su capacidad eléctrica no es un valor fijo, sino que puede ser modificada dentro de un rango determinado, ya sea mecánicamente (girando un eje) o electrónicamente (aplicando un voltaje).

¿Cómo ayuda a sintonizar la radio?
Forma parte de un circuito resonante LC. Al cambiar la capacidad, se cambia la frecuencia de resonancia de este circuito, permitiendo que la radio "escuche" selectivamente la señal de una estación en particular mientras filtra las demás.

¿Se siguen usando en las radios modernas?
En los receptores de radio de consumo actuales, su uso es mucho menor. Han sido reemplazados en gran medida por métodos de sintonización electrónica que utilizan varactores o condensadores digitales controlados por circuitos integrados y microcontroladores. Sin embargo, siguen siendo importantes en transmisores de alta potencia y equipos especializados.

¿Cuál es la diferencia principal entre sintonización mecánica y electrónica?
La sintonización mecánica ajusta la capacidad mediante el movimiento físico de las placas (como girar una perilla). La sintonización electrónica ajusta la capacidad aplicando un voltaje (en varactores) o mediante señales digitales (en condensadores sintonizados digitalmente), sin partes móviles.

En resumen, el condensador variable ha sido un héroe silencioso en la historia de la radio, haciendo posible la mágica experiencia de sintonizar diferentes emisoras con un simple giro. Aunque las tecnologías de sintonización han evolucionado, su principio fundamental de variar la capacidad para seleccionar una frecuencia sigue siendo la piedra angular de cómo nuestras radios encuentran su camino a través del espectro electromagnético.
