Sensores de Temperatura: Funcionamiento y Fallas

La temperatura es una magnitud física fundamental que afecta a casi todos los procesos en la naturaleza y la tecnología. Desde el funcionamiento de un motor hasta la cocción de alimentos o el diagnóstico médico, medir y controlar la temperatura es esencial. Los sensores de temperatura son los dispositivos encargados de esta tarea vital, actuando como los "sentidos" que informan a los sistemas de control sobre las condiciones térmicas.

La precisión en la medición de la temperatura puede determinar la eficiencia de una máquina, la calidad de un producto o la seguridad de una persona. Por ello, comprender cómo funcionan estos sensores, qué factores afectan sus lecturas y qué ocurre cuando presentan fallas es de suma importancia en una amplia gama de aplicaciones.

¿Qué Pasa Cuando Falla el Sensor de Temperatura del Refrigerante?

En el ámbito automotriz, el sensor de temperatura del refrigerante juega un papel crítico en la gestión del motor. Su función principal es informar a la unidad de control del motor (ECU) sobre la temperatura de operación. Esta información es vital para que la ECU pueda adaptar parámetros clave como el tiempo de inyección de combustible y el ángulo de encendido, optimizando así la mezcla aire-combustible para las condiciones actuales.

Este tipo de sensor suele ser un sensor de temperatura con coeficiente de temperatura negativo (NTC). Esto significa que su resistencia eléctrica interna disminuye a medida que aumenta la temperatura del refrigerante. La unidad de control del motor monitoriza la tensión en el sensor, ya que esta tensión está directamente relacionada con su resistencia y, por lo tanto, con la temperatura del refrigerante. A bajas temperaturas, la resistencia es alta, lo que resulta en valores de tensión altos en el sensor. Por el contrario, a altas temperaturas, la resistencia es baja, generando valores de tensión bajos.

Cuando este sensor falla, la unidad de control recibe información incorrecta o ninguna señal. Esto puede llevar a una serie de problemas, ya que el sistema de gestión del motor no puede ajustar correctamente la mezcla y el encendido. El motor podría funcionar de manera ineficiente, consumir más combustible de lo necesario, tener dificultades para arrancar (especialmente en frío o caliente), o incluso sufrir daños a largo plazo debido a un funcionamiento fuera de los parámetros óptimos. Una lectura errónea puede engañar a la ECU haciéndole creer que el motor está frío cuando está caliente, o viceversa, afectando drásticamente su rendimiento y emisiones.

Comprendiendo la Temperatura de Contacto

Más allá de medir la temperatura del aire o de un líquido, existe un concepto fundamental en muchas disciplinas: la temperatura de contacto. Este término se refiere específicamente a la temperatura que se mide en la interfaz o el punto exacto donde dos superficies o materiales entran en contacto físico. No es simplemente la temperatura de uno de los materiales, sino la temperatura en el punto de interacción donde ocurre la transferencia de calor.

La temperatura de contacto es crucial porque la transferencia de calor entre objetos ocurre precisamente en sus puntos de contacto. A diferencia de la temperatura ambiente, que es una medida general del entorno, la temperatura de contacto es una medida localizada que depende íntimamente de las propiedades térmicas de los materiales involucrados, la presión que se ejerce entre ellos y la textura de sus superficies.

Importancia en la Industria

En el sector industrial y manufacturero, el control y la medición de la temperatura de contacto son indispensables para garantizar la calidad del producto, la eficiencia de los procesos y la seguridad de los equipos. La transferencia de calor precisa es vital en operaciones como el moldeado de plásticos, donde una temperatura de contacto inadecuada puede resultar en piezas defectuosas. En la fabricación de motores y maquinaria, monitorear la temperatura en los puntos de fricción y contacto ayuda a prevenir el sobrecalentamiento que podría llevar a fallas prematuras.

Procesos como la soldadura o el corte de metales dependen completamente de alcanzar y mantener temperaturas de contacto específicas para lograr uniones o cortes de alta calidad. Incluso en tecnologías modernas como la impresión 3D, la temperatura en el punto donde el material extruido toca la base o la capa anterior es determinante para la adhesión y la estructura final del objeto impreso.

Además, la monitorización de la temperatura de contacto es una herramienta poderosa para el mantenimiento predictivo. Identificar puntos calientes inusuales en componentes eléctricos, rodamientos o superficies de máquinas puede alertar a los técnicos sobre problemas potenciales antes de que causen una avería costosa, permitiendo una intervención oportuna y prolongando la vida útil del equipo.

Aplicaciones en el Ámbito Médico

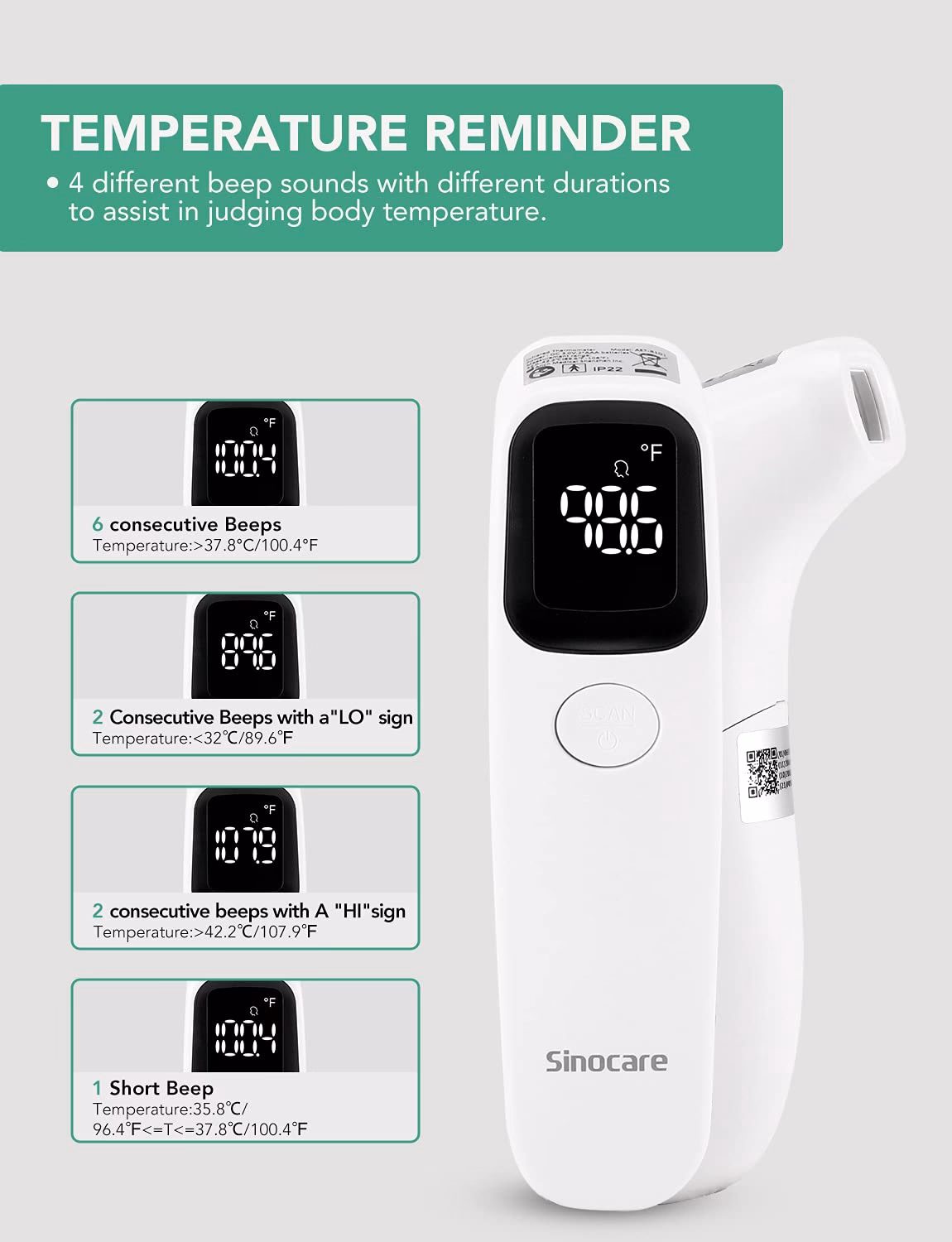

En el campo de la salud, la temperatura de contacto también tiene aplicaciones significativas. Los termómetros clínicos, por ejemplo, a menudo miden la temperatura corporal en puntos de contacto específicos como la frente o el oído para obtener lecturas rápidas y fiables. En terapias que implican la aplicación de calor o frío (termoterapia y crioterapia), monitorear la temperatura en contacto con la piel es esencial para asegurar la efectividad del tratamiento y, crucialmente, para evitar daños como quemaduras o congelación en los tejidos del paciente.

La seguridad del paciente en entornos hospitalarios también depende de mediciones precisas de la temperatura de contacto. Dispositivos como las incubadoras neonatales deben mantener una temperatura exacta en contacto con la delicada piel del bebé para prevenir tanto la hipotermia como el sobrecalentamiento, condiciones que pueden ser peligrosas para los recién nacidos.

Métodos de Medición de la Temperatura de Contacto

Medir la temperatura de contacto de forma precisa puede presentar desafíos, pero existen varios métodos y dispositivos diseñados para esta tarea:

• Termopares: Son sensores muy comunes en la industria. Funcionan basándose en el efecto Seebeck: cuando dos metales diferentes se unen, una diferencia de temperatura entre la unión y los extremos libres genera una pequeña tensión eléctrica. Esta tensión está relacionada con la temperatura y puede ser medida. Son robustos y pueden operar en rangos de temperatura muy amplios.
• Termómetros de Contacto/Superficie: Dispositivos portátiles o fijos con una sonda o superficie plana diseñada para hacer contacto directo con el objeto cuya temperatura se desea medir. Son ampliamente utilizados en aplicaciones domésticas, comerciales e industriales ligeras.
• Sensores Infrarrojos: Aunque no requieren contacto físico directo, los sensores infrarrojos miden la radiación térmica emitida por una superficie. Son útiles para medir la temperatura de objetos a distancia, objetos en movimiento o superficies extremadamente calientes donde el contacto directo es imposible o peligroso. Su precisión puede verse afectada por factores como la emisividad de la superficie (su capacidad para emitir radiación térmica) y la distancia.

Factores que Influyen en la Temperatura de Contacto

La medición y la transferencia de calor en el punto de contacto no dependen únicamente de la temperatura inicial de los materiales. Varios factores juegan un papel importante:

• Conductividad Térmica: Los materiales difieren en su capacidad para conducir calor. Materiales con alta conductividad térmica, como los metales, transfieren calor mucho más rápido en el punto de contacto que materiales con baja conductividad, como plásticos o madera.
• Presión de Contacto: La fuerza con la que dos superficies se presionan juntas afecta la cantidad de área de contacto real a nivel microscópico. Una mayor presión generalmente aumenta el área de contacto efectivo, mejorando la transferencia de calor y, por lo tanto, influyendo en la temperatura registrada en la interfaz.
• Condiciones Ambientales: El entorno circundante, incluyendo la temperatura del aire y la presencia de corrientes de aire, puede influir en la temperatura de las superficies y, por ende, en la temperatura de contacto, especialmente si la exposición es prolongada.

Cómo se Comunican los Sensores de Temperatura

Los sensores de temperatura, una vez que han detectado la temperatura, deben comunicar esta información a un sistema de control, registro o visualización. La señal eléctrica cruda que produce un sensor (como una pequeña tensión en un termopar o un valor de resistencia en un RTD o termistor) a menudo necesita ser procesada antes de que pueda ser utilizada. Este proceso se conoce como condicionamiento de señal.

Condicionamiento de Señal

El condicionamiento de señal es un conjunto de operaciones que preparan la salida del sensor para su procesamiento posterior. Incluye:

• Amplificación: Aumentar la magnitud de la señal del sensor, que a menudo es muy débil (milivoltios o microamperios).
• Aislamiento: Separar eléctricamente la señal del sensor del sistema de procesamiento para evitar interferencias o proteger el equipo.
• Compensación de Error: Corregir errores inherentes al sensor o al método de medición, como la compensación de unión fría en termopares.
• Linearización: Adaptar la salida no lineal de muchos sensores (como termopares, RTDs y termistores) a una relación lineal con la temperatura, facilitando su interpretación.
• Excitación: Proporcionar la energía eléctrica necesaria para que algunos tipos de sensores (como RTDs y termistores, que son dispositivos resistivos) funcionen y generen una señal medible.

La precisión de la medición final no solo depende del condicionamiento, sino también de factores como la calidad de la construcción del sensor, la pureza de los materiales y la distancia de transmisión de la señal.

No Linealidad de los Dispositivos Sensores

La relación entre la temperatura y la señal de salida no es perfectamente lineal para la mayoría de los sensores de temperatura. Comprender esta no linealidad es crucial para el diseño de los circuitos de condicionamiento y la interpretación de las lecturas:

• RTDs (Detectores de Temperatura de Resistencia): Fabricados con metales como platino o cobre, su resistencia aumenta con la temperatura. Aunque la relación es relativamente lineal en rangos estrechos, es notablemente no lineal en rangos amplios (0 a 1000°C), requiriendo linearización para alta precisión.
• Termistores: Hechos de óxidos metálicos, pueden ser NTC (resistencia disminuye con la temperatura) o PTC (resistencia aumenta). Los termistores NTC son muy sensibles y tienen una respuesta de señal fuerte a cambios de temperatura, permitiendo alta exactitud, pero su relación resistencia-temperatura es marcadamente no lineal y operan en rangos de temperatura más estrechos que los RTDs o termopares. Los PTC suelen ser más lineales.
• Termopares: Basados en el efecto Seebeck, generan una tensión que depende de la diferencia de temperatura entre la unión de los metales y el punto de referencia. La relación tensión-temperatura es única para cada tipo de termopar (J, K, T, etc.) y es no lineal. La no linealidad se vuelve más pronunciada en rangos de temperatura amplios, contribuyendo a un mayor error si no se corrige.
• Sensores Infrarrojos: Miden la radiación, que es directamente proporcional a la temperatura del objeto emisor. Si bien la detección de la radiación es directa, la conversión a una lectura de temperatura precisa depende de la calibración y la compensación de factores externos, y la relación entre radiación y temperatura (Ley de Stefan-Boltzmann) es intrínsecamente no lineal.

Cada tipo de sensor tiene su propio modo de operación y, por lo tanto, sus propios requisitos únicos de condicionamiento de señal para corregir la no linealidad y otros errores.

Impacto de la Transmisión de la Señal

Una vez que la señal ha sido acondicionada y, si es necesario, linearizada, debe ser transmitida al sistema de control o registro. La forma en que se transmite la señal puede afectar su calidad y la distancia que puede recorrer sin degradarse.

• Transmisión Analógica: Comúnmente utilizada con señales de proceso estándar como 4-20 mA, 0-10 V o 0-1 V. El rango 4-20 mA es particularmente popular en entornos industriales porque puede viajar largas distancias sin una degradación significativa y es relativamente inmune al ruido eléctrico externo. Un transmisor toma la señal acondicionada del sensor (por ejemplo, los milivoltios linearizados de un termopar) y la convierte a una señal de corriente de 4-20 mA. El uso de 4 mA como valor mínimo permite distinguir una señal válida (aunque sea la temperatura más baja del rango) de una falla del transmisor (0 mA).
• Transmisión Digital (Ethernet, etc.): Las comunicaciones digitales de alta velocidad, como Ethernet (hasta 1 GB/s), son cada vez más comunes. Permiten la transmisión de grandes cantidades de datos de manera confiable a través de redes. Utilizan protocolos como TCP/IP y esquemas de codificación para asegurar la integridad y seguridad de los datos transmitidos. Son la base de las comunicaciones modernas, incluyendo las aplicaciones de Industria 4.0 y el monitoreo remoto a través de Internet.

Mientras que las señales de bajo nivel (milivoltios) de termopares o RTDs son susceptibles a interferencias en distancias largas, las señales transmitidas en formato 4-20 mA o digital son mucho más robustas para la comunicación a distancia en entornos industriales ruidosos.

Preguntas Frecuentes

¿Qué es un sensor NTC?
Un sensor NTC (Negative Temperature Coefficient) es un tipo de termistor cuya resistencia eléctrica disminuye a medida que su temperatura aumenta. Son comunes en aplicaciones que requieren alta sensibilidad en rangos de temperatura limitados, como en el sensor de temperatura del refrigerante de un motor.

¿Por qué es importante la temperatura de contacto?
La temperatura de contacto es crucial porque es la temperatura real en la interfaz donde ocurre la transferencia de calor entre dos objetos. Su medición es vital en procesos industriales, médicos y cotidianos donde la transferencia de calor precisa o el monitoreo localizado son necesarios para la calidad, eficiencia y seguridad.

¿Cómo funcionan los termopares?
Los termopares funcionan basándose en el efecto Seebeck, donde una diferencia de temperatura entre la unión de dos metales distintos y sus extremos libres genera una pequeña tensión eléctrica. Esta tensión es proporcional a la diferencia de temperatura y se utiliza para medirla.

¿Qué es el condicionamiento de señal en sensores?
El condicionamiento de señal es el proceso de adaptar la señal cruda de un sensor (como tensión o resistencia) para que sea utilizable por un sistema de control o registro. Incluye funciones como amplificación, aislamiento, compensación de errores y linearización para mejorar la precisión y fiabilidad de la medición.

¿Qué es una señal de 4-20 mA y por qué se usa?
Una señal de 4-20 mA es un estándar de transmisión analógica común en la industria. Se utiliza porque es robusta contra el ruido eléctrico y puede viajar largas distancias sin degradación significativa. El rango de 4 mA como valor mínimo permite detectar fácilmente si el transmisor está funcionando correctamente (distinto de 0 mA por un cable roto).

Conclusión

Los sensores de temperatura son componentes discretos pero fundamentales en incontables sistemas. Ya sea monitorizando el estado de un motor a través de su refrigerante, asegurando la calidad en un proceso de manufactura mediante la medición de la temperatura de contacto, o garantizando la seguridad del paciente en un entorno médico, su funcionamiento preciso es indispensable. La complejidad de su comunicación, que involucra desde el acondicionamiento de señales no lineales hasta la transmisión robusta a través de diferentes medios, subraya la sofisticación de estos pequeños pero poderosos dispositivos. Comprender su rol y sus mecanismos es clave para el diseño, mantenimiento y operación eficiente de una vasta gama de tecnologías modernas.
