En el vasto y evolutivo universo de la radio, existen innumerables tecnologías y diseños que han permitido a la humanidad captar sonidos e información a través de las ondas etéreas. Desde los complejos receptores digitales de hoy en día hasta los humildes y sorprendentemente efectivos dispositivos del pasado, la forma en que accedemos a este medio ha cambiado drásticamente. Entre las formas más básicas y puras de recepción de radio se encuentra un invento que, a pesar de su sencillez, sigue maravillando a aficionados y curiosos: la radio de cristal. Este dispositivo, a menudo asociado con los albores de la radiodifusión y la experimentación casera, plantea una pregunta fundamental para quienes se acercan a él por primera vez: ¿este receptor tan básico puede sintonizar señales AM o FM?
La respuesta a esta pregunta es tan simple como el propio aparato, pero encierra la clave de su funcionamiento y sus limitaciones inherentes. Una radio de cristal es, por definición y diseño, principalmente un receptor de radio de AM (Modulación de Amplitud). Su construcción minimalista y la ausencia de una fuente de alimentación activa dictan el tipo de señal que puede procesar de manera efectiva. Aunque teóricamente es posible diseñar una radio de cristal para FM (Modulación de Frecuencia), en la práctica y en su forma más común, se trata de un receptor diseñado para las ondas de amplitud modulada.
¿Qué Define a una Radio de Cristal?
Para entender por qué es predominantemente AM, primero debemos comprender qué es exactamente una radio de cristal. En su esencia, es uno de los receptores de radio más simples que existen. Su nombre deriva del uso de un detector basado en un cristal semiconductor (originalmente un mineral como la galena, hoy en día un diodo de germanio o silicio) que cumple una función crucial en el proceso de demodulación.
A diferencia de las radios modernas que requieren baterías o conexión a la red eléctrica, una radio de cristal no necesita ninguna fuente de energía externa para funcionar. Obtiene toda la energía necesaria para operar directamente de las ondas de radio que capta su antena. Esta característica la convierte en un ejemplo fascinante de cómo la energía presente en el ambiente puede ser aprovechada para realizar una tarea útil.
El Milagro de la Recepción Sin Baterías: Cómo Funciona
El funcionamiento de una radio de cristal se basa en unos pocos principios fundamentales de la física y la electrónica simple. No hay amplificadores, no hay circuitos complejos. Es pura y simple ingeniosidad.
El corazón del sistema es una antena larga. Esta antena actúa como un colector gigante que capta las débiles señales de radio que viajan por el aire. Estas señales son esencialmente ondas electromagnéticas que inducen una pequeña corriente eléctrica en la antena.
Esta corriente inducida pasa a través de un circuito sintonizador, típicamente compuesto por una bobina (un inductor) y un condensador variable. Este circuito L-C resonante permite seleccionar la frecuencia de una estación de radio específica, filtrando las señales de otras frecuencias no deseadas. Al ajustar el condensador variable, se cambia la frecuencia de resonancia del circuito, permitiendo sintonizar diferentes estaciones.
Después del circuito sintonizador, la señal eléctrica (que todavía es una onda de radio modulada) llega al componente clave que le da nombre al dispositivo: el detector de cristal. En los primeros días, esto implicaba un punto de contacto fino sobre un mineral de cristal (el famoso 'punto de gato'). Hoy en día, se utiliza un diodo de cristal semiconductor. La función de este diodo es crucial: rectificar la señal de radio. Una señal de AM consiste en una onda portadora de alta frecuencia cuya amplitud varía según el sonido que se desea transmitir. El diodo permite que la corriente pase en una sola dirección, eliminando la mitad de la onda portadora y dejando una señal pulsante cuya 'envolvente' sigue la forma de la onda de audio original.
Finalmente, esta señal rectificada (que ahora es una forma cruda de la señal de audio) se envía a un auricular de alta impedancia (generalmente los auriculares antiguos de tipo magnético). El auricular convierte las variaciones de corriente en vibraciones mecánicas que nuestro oído percibe como sonido. Es importante destacar que la energía que llega al auricular es extremadamente baja, apenas suficiente para mover un diafragma ligero, por lo que solo se pueden usar auriculares muy sensibles.
AM vs. FM: La Limitación Fundamental de la Simplicidad
Ahora volvemos a la pregunta central: ¿por qué AM y rara vez FM? La respuesta reside en el método de demodulación y la complejidad requerida por cada tipo de modulación.
La radio de cristal utiliza un detector de envolvente simple (el diodo) para recuperar la información de audio de la señal de AM. Este proceso de rectificación es inherentemente simple y no requiere componentes activos ni una fuente de energía. La amplitud de la onda portadora es lo que cambia en AM, y el diodo es perfecto para 'seguir' esta variación de amplitud.
Por otro lado, la FM modula la información de audio cambiando la frecuencia de la onda portadora, manteniendo su amplitud constante. Demodular una señal de FM es un proceso mucho más complejo que no puede ser realizado eficazmente por un simple diodo rectificador. Los receptores de FM modernos utilizan circuitos mucho más sofisticados, como discriminadores de frecuencia o detectores de fase, que requieren componentes activos (como transistores o circuitos integrados) y, por lo tanto, una fuente de energía para funcionar. Intentar construir un detector de FM pasivo y sin energía es una tarea extremadamente difícil, si no imposible, con la simplicidad de una radio de cristal tradicional.

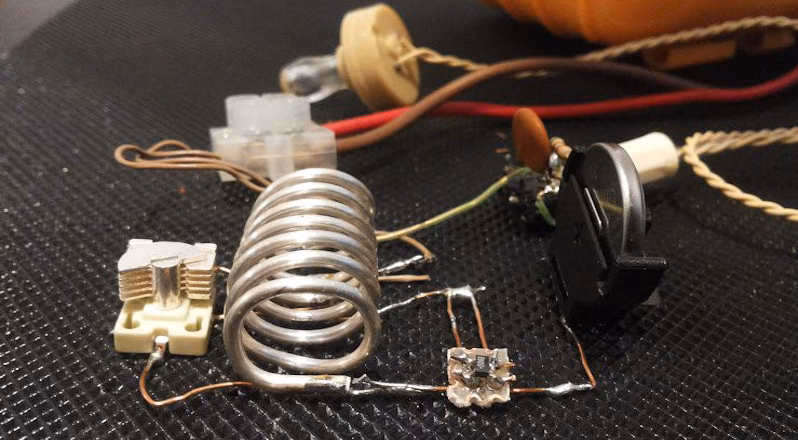

Aunque existen experimentos y diseños teóricos de "radios de cristal FM", estos a menudo implican principios diferentes o son tan ineficientes que su uso práctico es nulo en comparación con la recepción de AM. Por lo tanto, para todos los efectos prácticos y en su concepción histórica y popular, la radio de cristal es un receptor de AM.
Un Viaje por la Historia de la Radio de Cristal
La historia de la radio de cristal es tan rica y fascinante como su tecnología. Estos receptores rudimentarios fueron fundamentales en los primeros días de la radiodifusión, a principios del siglo XX. Antes de que las radios con tubos de vacío (y más tarde transistores) se volvieran comunes y asequibles, las radios de cristal eran a menudo la única forma en que la gente podía escuchar las transmisiones. Eran relativamente fáciles de construir con componentes disponibles, lo que las hizo populares entre los primeros aficionados y experimentadores de la radio.
Su popularidad resurgió durante la Gran Depresión en la década de 1930. En tiempos de escasez económica, una radio que no requería gastos continuos en baterías era una bendición para muchas familias que no podían permitirse receptores más avanzados.
Durante la Segunda Guerra Mundial, la ingeniosidad floreció en las situaciones más difíciles. Soldados en el frente, conocidos como "soldados de la guerra de trincheras" (foxhole soldiers), construyeron radios de cristal improvisadas. En lugar del diodo de cristal tradicional, a menudo utilizaban componentes encontrados, como una hoja de afeitar de acero azul (que contenía óxido ferroso) y la punta de un lápiz de grafito para formar un contacto rectificador. Estas "radios de trinchera" (foxhole radios) les permitían escuchar noticias y entretenimiento, al mismo tiempo que eran difíciles de detectar por el enemigo en comparación con los receptores superheterodinos estándar que emitían señales que podían ser localizadas.
La historia se repitió durante la Guerra de Vietnam, donde prisioneros de guerra construyeron receptores simples utilizando materiales disponibles. Incluso se reporta el uso de resortes Slinky como antenas improvisadas.
Después de las guerras, la radio de cristal mantuvo su atractivo como un proyecto educativo y de hobby. La construcción de una radio de cristal se convirtió en una forma popular para que los niños y adolescentes aprendieran sobre electrónica y los principios de la radio. Hoy en día, aún existen clubes y recursos en línea dedicados a la construcción y experimentación con radios de cristal, manteniendo viva esta pieza histórica de la tecnología de las comunicaciones.
Componentes Típicos de una Radio de Cristal
Aunque la simplicidad es su sello distintivo, cada componente de una radio de cristal juega un papel vital. Los elementos básicos que encontrarás en la mayoría de los diseños son:
- Antena: Un hilo largo es esencial. Cuanto más larga y alta sea la antena, más señal de radio podrá captar, lo que resulta en una recepción más fuerte.
- Toma de Tierra (Opcional pero Recomendable): Conectar el circuito a una buena toma de tierra (como una tubería de agua metálica o una varilla clavada en el suelo) mejora drásticamente el rendimiento al proporcionar un camino para las corrientes de retorno de la señal.
- Bobina de Sintonización: Generalmente hecha enrollando alambre de cobre sobre un tubo (cartón, PVC, etc.). Junto con el condensador, forma el circuito resonante para seleccionar la estación.
- Condensador Variable: Permite ajustar la frecuencia de sintonización. Los condensadores variables antiguos de radios AM son ideales.
- Detector (Diodo de Cristal): El componente clave que rectifica la señal de AM. Originalmente un mineral con un punto de contacto, hoy en día un diodo semiconductor (como el 1N34A de germanio, preferido por su baja caída de tensión).
- Auricular: Un auricular de alta impedancia (típicamente 2000 ohmios o más). Los auriculares de baja impedancia (como los de los reproductores de música modernos) no funcionarán porque requieren mucha más corriente para producir sonido de la que una radio de cristal puede proporcionar.
Radio de Cristal vs. Radio Moderna: Una Comparación Simple
Para poner en perspectiva la radio de cristal, comparemos algunas de sus características con las de un receptor de radio moderno típico:
| Característica | Radio de Cristal | Radio Moderna (Digital/Analógica) |
|---|---|---|
| Fuente de Energía | No requiere (usa energía de la señal) | Baterías o conexión eléctrica |
| Bandas de Frecuencia | Principalmente AM (onda media) | AM, FM, SW, Digital (DAB, HD Radio, etc.) |
| Complejidad del Circuito | Extremadamente simple (pocos componentes pasivos) | Complejo (numerosos componentes activos, chips) |
| Sensibilidad | Baja (depende de la potencia de la estación y la antena) | Alta (amplificadores integrados) |
| Calidad de Audio | Limitada (monoaural, sin amplificación) | Buena a excelente (estéreo, amplificación, procesamiento digital) |
| Costo | Muy bajo (si se construye con piezas básicas) | Variable (desde bajo hasta muy alto) |
| Portabilidad | Variable (depende del tamaño de la antena/tierra) | Generalmente muy portátil |
| Sintonización | Manual, a menudo imprecisa | Manual o digital, precisa, con memorias |
Esta tabla resalta la naturaleza fundamentalmente diferente de ambos tipos de receptores. La radio de cristal es un testimonio de la simplicidad efectiva, mientras que la radio moderna es un ejemplo de la tecnología avanzada al servicio de la conveniencia y el rendimiento.
Preguntas Frecuentes sobre la Radio de Cristal
Aquí respondemos algunas dudas comunes sobre estos fascinantes dispositivos:
¿Necesito alguna fuente de energía (baterías, enchufe) para que funcione una radio de cristal?
No, esa es una de sus características más notables. Funciona completamente con la energía captada de las ondas de radio por la antena.
¿Qué tan lejos puedo escuchar con una radio de cristal?
La distancia de recepción varía enormemente. Depende principalmente de la potencia de la estación de radio, la longitud y altura de tu antena y la calidad de tu conexión a tierra. Bajo condiciones ideales (estaciones potentes, antenas grandes, buena tierra), puedes escuchar estaciones a varias decenas o incluso cientos de kilómetros por la noche (debido a cómo se propagan las ondas de AM después del anochecer).
¿Necesito una antena muy larga para que funcione?
Sí, una antena larga (cuanto más larga, mejor, idealmente de al menos 10-20 metros) es crucial para captar suficiente energía de las ondas de radio. Sin una antena adecuada, la señal será demasiado débil.
¿Puedo usar mis auriculares modernos con una radio de cristal?
Probablemente no. La mayoría de los auriculares modernos son de baja impedancia (8-32 ohmios) y requieren más corriente de la que una radio de cristal puede proporcionar. Necesitas auriculares de alta impedancia (2000 ohmios o más) para escuchar algo.
¿Es legal construir y usar una radio de cristal?
Sí, en la mayoría de los países es completamente legal construir y usar una radio de cristal. Son receptores pasivos que no transmiten ninguna señal.
¿Puedo construir una yo mismo si no sé mucho de electrónica?
¡Absolutamente! La construcción de una radio de cristal es un proyecto excelente para principiantes. Hay muchos diagramas y guías disponibles en línea y en libros de proyectos de electrónica básica. Es una forma fantástica y práctica de aprender sobre los fundamentos de la radio.
Conclusión
La radio de cristal es un dispositivo que encapsula la magia fundamental de la radiodifusión. Su capacidad para captar sonidos del aire sin necesidad de energía externa es un recordatorio de la potencia inherente de las ondas de radio y la ingeniosidad humana. Aunque su simplicidad la limita principalmente a la recepción de señales AM, su importancia histórica, su valor educativo y el placer de construir algo que funciona con tan pocos elementos la mantienen relevante en el mundo de la radio y la electrónica. Es más que un simple receptor; es una pieza de historia, un proyecto científico y un tributo a los orígenes de la comunicación inalámbrica.
