¿Cómo se Demodula una Señal de Radio FM?

La radio FM es una parte fundamental de nuestra vida diaria, permitiéndonos sintonizar música, noticias y entretenimiento. Pero, ¿alguna vez te has preguntado cómo tu receptor de radio transforma esas ondas invisibles en el sonido que escuchas? La clave está en un proceso llamado demodulación. Sin la demodulación, la señal que llega a tu antena seguiría siendo solo una variación de frecuencia inaudible.

Este proceso es esencial para cualquier dispositivo que reciba señales de radio FM, desde los equipos de alta fidelidad en tu hogar hasta los radios portátiles y sistemas de comunicación. Entender la demodulación nos ayuda a apreciar la complejidad y la ingeniería detrás de la tecnología que damos por sentada.

¿Qué es la Demodulación de Frecuencia (FM)?

En la transmisión de radio FM, la información (como el audio) se codifica en la señal portadora variando su frecuencia, un proceso conocido como modulación de frecuencia. Para poder utilizar esta información en el receptor, es necesario revertir este proceso, es decir, extraer la modulación de la señal. A esto se le llama demodular o detectar la señal.

La demodulación de FM también es conocida comúnmente como detección de FM. Aunque a veces se usa el término «discriminación de FM», este tiende a asociarse con circuitos y tecnologías más antiguas. Independientemente del nombre, la función es la misma: recuperar la señal de audio original a partir de las variaciones de frecuencia de la portadora.

Este proceso de extracción de la modulación es un paso clave en la cadena de recepción de una señal modulada por frecuencia. Una vez que la señal de radio ha sido capturada por la antena, filtrada y amplificada por las etapas iniciales del receptor, el demodulador entra en acción para separar la señal útil de la portadora.

El Principio Básico: Convertir Frecuencia en Voltaje

El fundamento de la demodulación FM radica en la capacidad del circuito receptor para convertir las variaciones en la frecuencia de la señal entrante en variaciones de voltaje a la salida. Piensa en ello como un convertidor de frecuencia a voltaje.

Cuando la frecuencia de la señal portadora se desvía hacia el extremo inferior del rango de frecuencias sobre el que varía, el demodulador produce un nivel de voltaje más bajo. A medida que la frecuencia se desvía hacia el extremo superior, el demodulador genera un nivel de voltaje más alto. Estas variaciones de voltaje de salida corresponden directamente a la señal de audio original que se utilizó para modular el transmisor.

Aunque es intuitivo pensar en frecuencias más bajas produciendo voltajes más bajos y viceversa, la relación podría ser la inversa dependiendo del diseño específico del circuito. Lo crucial es que haya una correspondencia consistente y predecible entre la frecuencia instantánea de la señal de entrada y el voltaje de salida.

Requisitos Clave para un Demodulador FM

Para que un demodulador FM funcione correctamente y entregue una señal de audio de alta calidad, debe cumplir con ciertos requisitos fundamentales:

Respuesta Lineal

Uno de los principales requisitos es que la respuesta del demodulador sea lo más lineal posible sobre el ancho de banda de frecuencia requerido por la señal FM. Esto significa que un cambio dado en la frecuencia de entrada debe producir el mismo cambio proporcional en el voltaje de salida, sin importar en qué parte del rango de frecuencias se encuentre ese cambio. Si la respuesta no es lineal, se introducirá distorsión en la señal de audio recuperada, lo que resultará en un sonido de menor calidad.

La curva de respuesta ideal de un demodulador FM a menudo se describe como una curva en forma de «S» (conocida como curva S del demodulador). La porción central de esta curva es donde la respuesta es lineal. El diseño del receptor busca operar la señal dentro de esta región lineal para minimizar la distorsión. Fuera de esta zona central, la respuesta se vuelve no lineal y la distorsión aumenta significativamente.

El ancho de esta porción lineal debe ser suficiente para acomodar el ancho de la desviación de frecuencia máxima de la señal modulada, además de un pequeño margen adicional para asegurar un rendimiento óptimo incluso con ligeras variaciones.

Insensibilidad a las Variaciones de Amplitud

Otro requisito crítico para un buen demodulador FM es que no debe ser sensible a las variaciones en la amplitud de la señal de entrada. Dado que la información útil (la modulación) se transmite *exclusivamente* a través de las variaciones de frecuencia, cualquier variación en la amplitud de la señal de radio entrante es probablemente ruido o interferencia (como el efecto 'fading' en la radio móvil).

Al hacer que el receptor sea insensible a estas variaciones de amplitud, se mejora significativamente la relación señal/ruido de la salida. Esto es crucial para aplicaciones que requieren alta fidelidad de audio, como las transmisiones de radiodifusión de música. También es vital para las comunicaciones de radio móvil o de mano, donde el movimiento puede causar fluctuaciones en la fuerza de la señal recibida. Un demodulador insensible a la amplitud ayuda a mantener la claridad de la señal de voz a pesar de estas fluctuaciones.

Para asegurar esta insensibilidad a la amplitud, a menudo se coloca una etapa de amplificador limitador justo antes del demodulador en el receptor. Esta etapa opera en saturación cuando la señal tiene suficiente fuerza, eliminando así cualquier variación de amplitud antes de que la señal llegue al demodulador. Solo las variaciones de frecuencia son permitidas, lo que mejora el rendimiento acústico del receptor.

Tipos de Demoduladores FM

A lo largo de la historia del desarrollo de la radio, se han diseñado varios tipos de detectores o demoduladores FM. La elección de un tipo particular a menudo depende de la aplicación, los componentes disponibles y los requisitos de rendimiento.

Algunos tipos fueron más prevalentes en la era de los componentes discretos (transistores, resistencias, condensadores separados), mientras que otros son más adecuados para la integración en circuitos integrados (CI) modernos.

Aquí se describen los principales tipos de demoduladores FM que se encuentran en diversos receptores, desde radios de difusión hasta sistemas de comunicación de dos vías:

Detección de Pendiente (Slope Detection)

Esta es una forma muy simple de demodulación FM, a menudo considerada la más básica. Se basa en la selectividad natural de un circuito sintonizado (como un filtro) para realizar la demodulación. La idea es sintonizar la señal FM en el flanco (pendiente) de la curva de respuesta de frecuencia de un filtro sintonizado, en lugar de sintonizarla exactamente en el centro.

A medida que la frecuencia de la señal FM varía con la modulación, se mueve hacia arriba y hacia abajo en la pendiente de la curva del filtro. Esto hace que la amplitud de la señal de salida del filtro varíe en proporción a la desviación de frecuencia. Posteriormente, un detector de amplitud simple (como un diodo) puede rectificar esta señal de amplitud variable para recuperar la modulación original.

Sin embargo, la detección de pendiente tiene limitaciones significativas. La principal es que la curva de selectividad de un filtro sintonizado no es lineal en un rango amplio, lo que introduce distorsión. Además, este método es inherentemente sensible a las variaciones de amplitud de la señal de entrada, lo que degrada la relación señal/ruido.

Por estas razones, la detección de pendiente no es particularmente efectiva y generalmente solo se utiliza en receptores muy básicos o cuando un receptor no tiene una capacidad de FM dedicada y se intenta improvisar una demodulación.

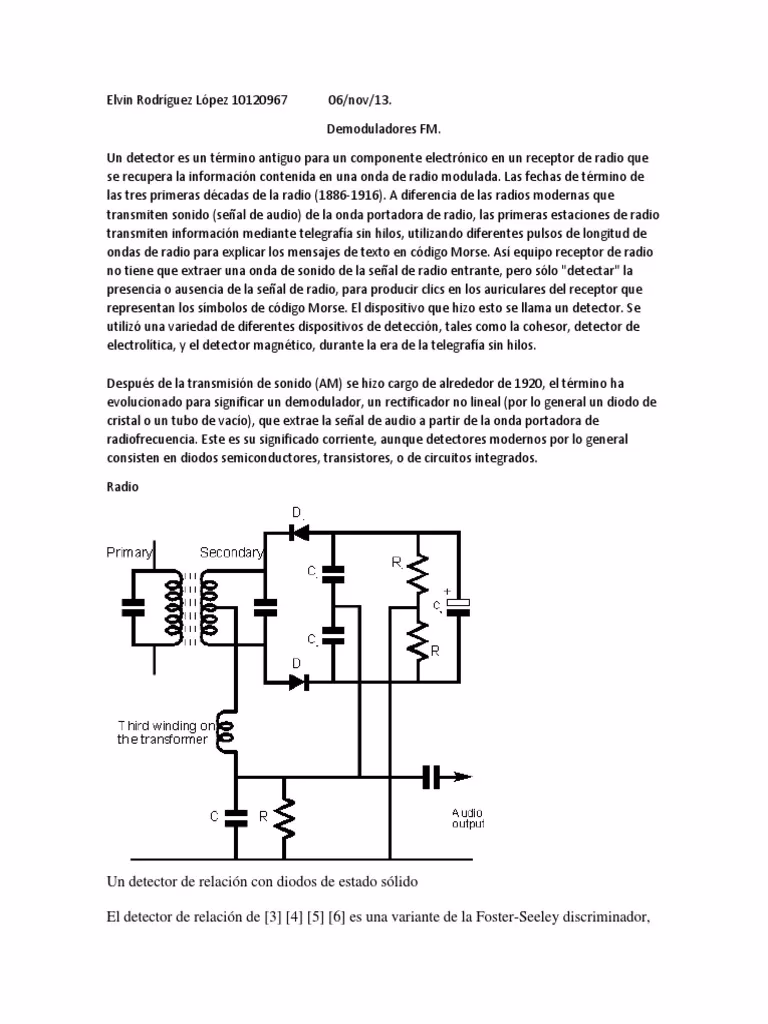

Detector de Relación (Ratio Detector)

El detector de relación fue un tipo de demodulador FM muy utilizado en la época de las radios de transistores que empleaban componentes discretos. Este circuito era más complejo que la detección de pendiente y ofrecía un rendimiento superior.

El detector de relación requería el uso de un transformador especial con un tercer bobinado. Este transformador ayudaba a generar señales adicionales que estaban desfasadas entre sí, lo cual era esencial para el proceso de demodulación. El circuito también utilizaba dos diodos, junto con varias resistencias y condensadores.

Una ventaja significativa del detector de relación sobre la detección de pendiente era su inherente insensibilidad a las variaciones de amplitud. Esto contribuía a una mejor calidad de audio y una mayor resistencia al ruido sin necesidad de una etapa limitadora separada.

Aunque funcionaba bien y era popular en su tiempo, el detector de relación era relativamente costoso de fabricar debido al transformador especial que utilizaba. Los componentes bobinados son generalmente más caros que las resistencias y condensadores. Con la llegada de la tecnología de circuitos integrados, surgieron alternativas más económicas y fáciles de integrar, lo que llevó a que el detector de relación rara vez se utilizara en diseños modernos.

Discriminador Foster-Seeley

Junto con el detector de relación, el discriminador Foster-Seeley fue el otro contendiente principal para la demodulación FM en las radios que utilizaban componentes discretos. Era similar al detector de relación en muchos aspectos de su funcionamiento, pero utilizaba una configuración de circuito ligeramente diferente.

En lugar de un tercer bobinado en el transformador como en el detector de relación, el discriminador Foster-Seeley utilizaba un inductor (estrangulador) separado para obtener la señal de referencia desfasada necesaria para la demodulación. También empleaba un transformador sintonizado y dos diodos.

Aunque el discriminador Foster-Seeley proporcionaba una buena demodulación, una de sus desventajas era que era sensible a las variaciones de amplitud. Por lo tanto, para obtener el mejor rendimiento, a menudo requería una etapa de amplificador limitador antes de él, similar a la detección de pendiente.

Al igual que el detector de relación, el discriminador Foster-Seeley cayó en desuso generalizado con la introducción de los circuitos integrados. Otras formas de demoduladores FM demostraron ser mucho más fáciles de implementar en un chip y ofrecían un rendimiento comparable o superior con menos componentes externos.

Demodulador de Bucle Enganchado en Fase (PLL)

El demodulador basado en Bucle Enganchado en Fase (Phase-Locked Loop, PLL) es una tecnología mucho más moderna y ampliamente utilizada en los receptores de FM actuales, especialmente aquellos que emplean circuitos integrados. Los demoduladores PLL FM ofrecen un excelente rendimiento y tienen la gran ventaja de requerir pocos o ningún ajuste durante la fabricación.

El principio de funcionamiento de un demodulador PLL FM se basa en la capacidad del bucle para seguir ("engancharse" o "rastrear") la frecuencia instantánea de la señal FM entrante. Un PLL típicamente consta de un detector de fase, un filtro de bucle y un oscilador controlado por voltaje (VCO).

El detector de fase compara la fase de la señal de entrada con la fase de la señal generada por el VCO. La diferencia de fase produce un voltaje de error que, después de ser filtrado por el filtro de bucle, se utiliza para controlar la frecuencia del VCO.

En un demodulador PLL, el bucle está diseñado para mantenerse enganchado a la frecuencia cambiante de la señal FM de entrada. Para que el VCO siga esta frecuencia, el voltaje de control aplicado a él debe variar en línea con las variaciones de frecuencia de entrada. Este voltaje de control del VCO es precisamente la señal de modulación (audio) recuperada. Por lo tanto, el voltaje de sintonía para el VCO proporciona la salida demodulada de la señal de audio.

La facilidad con la que se puede incorporar un PLL dentro de un circuito integrado lo convierte en una opción muy atractiva. Se puede añadir con un costo incremental muy bajo a un chip receptor general, simplificando el diseño y la fabricación del receptor de radio final.

Detector de Cuadratura (Quadrature Detector)

El detector de cuadratura, también conocido a veces como detector de coincidencia, es otro tipo de demodulador FM que se utiliza ampliamente en los circuitos integrados modernos para radio FM. Es relativamente fácil de implementar en silicio y proporciona excelentes niveles de rendimiento.

El principio básico del detector de cuadratura implica comparar la señal FM entrante con una versión de sí misma que ha sido retardada o desfasada 90 grados (en cuadratura). La frecuencia instantánea de la señal FM afecta el desfase entre la señal original y su versión retardada después de pasar por un circuito sintonizado.

Un multiplicador (o un circuito equivalente como un detector de fase) se utiliza para combinar la señal de entrada con la señal desfasada. La salida de este multiplicador, después de un filtrado de paso bajo, produce un voltaje que es proporcional a la diferencia de fase, y por lo tanto, a la desviación de frecuencia de la señal de entrada. Este voltaje es la señal de audio demodulada.

La facilidad de integración del detector de cuadratura en un circuito integrado es una de sus mayores ventajas. Muchos circuitos integrados diseñados para funcionar como la sección de frecuencia intermedia (IF) o el receptor completo de una radio FM incorporan un detector de cuadratura. Esto permite que la función de demodulación FM se añada prácticamente sin costo adicional al costo total del chip, lo que lo convierte en una opción muy económica y eficiente para los diseños de receptores modernos.

Aplicaciones de los Demoduladores FM

Los diferentes tipos de demoduladores FM se eligen en función de la aplicación específica y los requisitos de rendimiento. Los detectores PLL FM y los detectores de cuadratura son los más utilizados en la actualidad debido a su facilidad de integración en CI y su excelente rendimiento, siendo ideales para:

• Radios de difusión de consumo (hogar y automóvil).
• Sistemas de comunicación de radio de dos vías (walkie-talkies, radios portátiles).
• Receptores de comunicaciones de alta especificación.

Aunque menos comunes en equipos nuevos, los detectores Foster-Seeley y de relación todavía se pueden encontrar en radios más antiguas que fueron diseñadas con componentes discretos.

En el contexto de la optimización de un analizador de espectro para demodular señales de FM, como mencionamos al inicio, los ingenieros ajustan configuraciones como el preamplificador, la atenuación de entrada de RF y el nivel de referencia. Esto se hace para mejorar la claridad de la señal antes de que pase por el proceso de demodulación interna del analizador, reduciendo el ruido y la estática y permitiendo una visualización o escucha más precisa de la modulación.

Comparación de Demoduladores FM

Para resumir las características de los principales tipos de demoduladores, podemos usar la siguiente tabla:

Como se puede observar, los tipos de demoduladores más modernos y preferidos para la integración en circuitos integrados (PLL y Cuadratura) son inherentemente menos sensibles a las variaciones de amplitud o se complementan fácilmente con etapas limitadoras, lo que resulta en un rendimiento de audio superior y una mejor resistencia al ruido.

Preguntas Frecuentes sobre Demodulación FM

Aquí respondemos algunas preguntas comunes relacionadas con la demodulación de señales FM:

¿Cuál es la diferencia entre demodulación, detección y discriminación de FM?

En el contexto de FM, estos términos a menudo se usan indistintamente para referirse al proceso de extraer la señal de modulación (audio) de la portadora de frecuencia modulada. Sin embargo, «discriminación de FM» tiende a ser un término más antiguo asociado con circuitos específicos como el Foster-Seeley. «Demodulación» y «detección» son términos más generales y modernos que describen la función de recuperar la información original.

¿Por qué es importante que un demodulador FM sea insensible a las variaciones de amplitud?

Las variaciones de amplitud en una señal FM recibida generalmente representan ruido o interferencia, ya que la información útil está codificada únicamente en las variaciones de frecuencia. Un demodulador que es sensible a la amplitud interpretará estas variaciones no deseadas como parte de la señal de audio, introduciendo ruido en la salida. La insensibilidad a la amplitud mejora la relación señal/ruido y la calidad del audio recuperado.

¿Qué es la curva "S" de un demodulador FM?

La curva "S" es una representación gráfica de la respuesta de un demodulador FM, mostrando el voltaje de salida en función de la frecuencia de entrada. Tiene una forma similar a la letra "S". La región central de la curva es donde la relación entre la frecuencia de entrada y el voltaje de salida es lineal, lo cual es crucial para una demodulación sin distorsión. Las regiones en los extremos de la "S" son no lineales y se evitan durante la operación normal.

¿Por qué los demoduladores PLL y de Cuadratura son populares en la actualidad?

Estos tipos de demoduladores son populares principalmente porque se integran muy fácilmente en circuitos integrados (CI). Esto reduce el número de componentes externos necesarios en un receptor, simplifica el diseño, disminuye los costos de fabricación y, en muchos casos, ofrece un rendimiento superior con menos necesidad de ajustes manuales en la línea de producción.

¿Cómo afecta la configuración de un analizador de espectro a la demodulación?

Aunque la demodulación en sí ocurre dentro del analizador, optimizar la configuración de entrada (como activar el preamplificador, minimizar la atenuación de RF y ajustar el nivel de referencia) ayuda a asegurar que la señal que llega al demodulador interno del analizador sea lo más fuerte y limpia posible. Esto mejora la precisión de la demodulación, reduce el ruido de fondo en la visualización o el audio, y permite analizar la modulación con mayor claridad.

En conclusión, la demodulación es el paso mágico que convierte las complejas variaciones de frecuencia de una señal FM en la información audible o de datos que percibimos. Desde los diseños históricos con componentes discretos hasta los sofisticados circuitos integrados modernos, la evolución de los demoduladores FM ha sido fundamental para el desarrollo y la omnipresencia de la radio FM en el mundo. Comprender este proceso nos da una nueva perspectiva sobre la tecnología que nos conecta a través de las ondas.
