PLL en Radio: Sincronización Perfecta

En el vasto y complejo mundo de la electrónica y las telecomunicaciones, existen componentes y sistemas que, aunque poco conocidos por el público general, son absolutamente fundamentales para el funcionamiento de la tecnología que usamos a diario. Uno de estos elementos cruciales, especialmente relevante en el ámbito de la radio y las comunicaciones inalámbricas, es el PLL, o Lazo Enganchado en Fase. Comprender qué es y cómo funciona un PLL es clave para apreciar la precisión y estabilidad que disfrutamos en dispositivos como los receptores de radio FM, los televisores o los sistemas de comunicación por satélite.

Un PLL es esencialmente un sistema de control realimentado que genera una señal de salida cuya fase está relacionada con la fase de una señal de entrada. Es capaz de sincronizar la frecuencia y la fase de un oscilador interno (generalmente un VCO, Oscilador Controlado por Tensión) con una señal de referencia. Esta capacidad de "engancharse" a una señal y seguir sus variaciones lo convierte en una herramienta increíblemente versátil y potente en una amplia gama de aplicaciones.

Breve Historia del Lazo Enganchado en Fase

Aunque la implementación electrónica moderna del PLL es un logro del siglo XX, el concepto subyacente de sincronización de osciladores tiene raíces mucho más antiguas. Ya en 1673, el renombrado físico neerlandés Christiaan Huygens observó la sincronización espontánea de relojes de péndulo débilmente acoplados, un fenómeno que prefigura la idea de elementos oscilantes que se influencian mutuamente hasta alcanzar un estado de sincronía.

Siglos más tarde, a finales del XIX, Lord Rayleigh notó efectos similares de sincronización con tubos de órgano y diapasones acoplados. El paso hacia la electrónica se dio en 1919, cuando los británicos William Henry Eccles y J. H. Vincent descubrieron que dos osciladores electrónicos sintonizados a frecuencias ligeramente diferentes, pero acoplados a un circuito resonante, tendían a oscilar a la misma frecuencia. Este fue un indicio temprano del comportamiento de enganche.

En 1923, Edward Victor Appleton describió la sincronización automática de osciladores basados en triodos. Sin embargo, la primera referencia formal al concepto de PLL o lazo enganchado en fase tal como lo conocemos hoy, data de 1932. Fue propuesta por investigadores británicos mientras trabajaban en el desarrollo del receptor de conversión directa u homodino, buscando una forma de mejorar la recepción de señales de radio.

A pesar de este descubrimiento temprano, el uso del PLL estuvo limitado durante varias décadas. Su complejidad y alto costo lo relegaron a ámbitos muy específicos como el militar o la investigación científica. La verdadera revolución llegó en la década de 1960 con el advenimiento de los circuitos integrados (ICs). La posibilidad de integrar todo un sistema PLL completo en un solo chip redujo drásticamente su tamaño, costo y complejidad, haciendo posible su aplicación en una infinidad de dispositivos comerciales y de consumo.

Ejemplos tempranos y significativos de su uso masivo incluyen la aplicación por parte de la NASA para compensar las variaciones de frecuencia en las transmisiones de sus satélites, causadas por la inestabilidad de los componentes electrónicos y el efecto Doppler. En la televisión, los PLLs se adoptaron desde 1943 para sincronizar el barrido de las líneas horizontales con los pulsos de sincronismo de la estación emisora, una aplicación que continúa siendo fundamental en los receptores modernos, donde se emplean múltiples lazos para diferentes tareas de sincronización.

¿Qué es y Cómo Funciona un PLL?

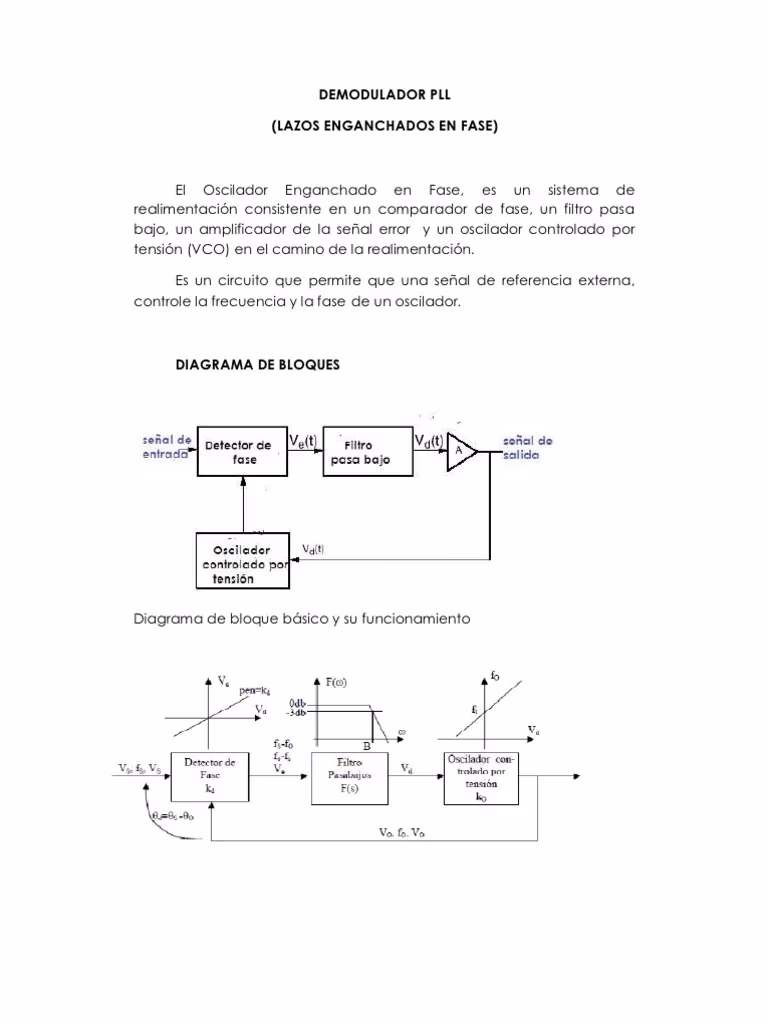

Un PLL es un sistema de control en bucle cerrado diseñado para hacer que la frecuencia y la fase de un oscilador sigan la frecuencia y la fase de una señal de referencia de entrada. Sus componentes básicos son:

• Detector de Fase (Phase Detector - PD): Este componente compara la fase de la señal de entrada con la fase de la señal generada por el VCO. Produce una señal de error que es proporcional a la diferencia de fase entre las dos señales. Si las fases coinciden, la señal de error es cero (o constante, dependiendo del tipo de detector).
• Filtro de Bucle (Loop Filter): La señal de error del detector de fase suele ser ruidosa y contener componentes de alta frecuencia. El filtro de bucle, típicamente un filtro paso bajo, suaviza esta señal y determina las características dinámicas del PLL, como la velocidad de respuesta, el ancho de banda del bucle y la estabilidad. Es crucial para el rendimiento del PLL, ya que filtra el ruido y proporciona la tensión de control adecuada para el VCO.
• Oscilador Controlado por Tensión (Voltage-Controlled Oscillator - VCO): Este es el corazón generador de frecuencia del PLL. Su frecuencia de oscilación varía en función de la tensión de control que recibe del filtro de bucle. Si la tensión de control aumenta, la frecuencia del VCO cambia en una dirección (por ejemplo, aumenta), y si disminuye, cambia en la dirección opuesta.

El funcionamiento del PLL es un proceso de realimentación constante: El detector de fase compara la señal de entrada con la señal del VCO. Si hay una diferencia de fase, genera una señal de error. Esta señal de error es filtrada y se aplica al VCO como tensión de control. El VCO ajusta su frecuencia en respuesta a esta tensión, tratando de reducir la diferencia de fase con la señal de entrada. Este proceso continúa hasta que la frecuencia y la fase del VCO se "enganchan" o sincronizan con las de la señal de entrada. En este estado "enganchado", la frecuencia del VCO es igual a la frecuencia de la señal de referencia (o un múltiplo/submúltiplo, dependiendo de si hay divisores o multiplicadores de frecuencia en el bucle).

Márgenes de Funcionamiento Clave de un PLL

El comportamiento de un PLL no es estático; depende de la relación entre la frecuencia de la señal de entrada y la frecuencia libre del VCO (la frecuencia a la que oscila el VCO cuando la tensión de control es cero o constante). Existen diferentes márgenes de frecuencia que describen cómo se comporta el PLL en distintas condiciones:

• Hold-in (Rango de Bloqueo): Este es el margen de frecuencias de entrada para las cuales el PLL, una vez que ya está enganchado, puede seguir las variaciones lentas de la frecuencia de la señal de entrada sin perder el enganche. Representa el rango de frecuencias que el PLL puede "mantener" bloqueado.
• Pull-out: Este margen se refiere a la capacidad del PLL de mantener el enganche ante un salto brusco y significativo en la frecuencia de la señal de entrada. Si el salto está dentro del rango Pull-out, el PLL no se desenganchará, aunque pueda haber una perturbación temporal en la fase.
• Lock-in: Este margen describe el rango de frecuencias de entrada para las cuales un PLL que inicialmente no está enganchado puede adquirir el enganche en menos de un período de la frecuencia de la señal de salida del VCO. Es un rango de captura rápido.
• Pull-in (Rango de Captura): Este es el margen de frecuencia más amplio. Representa el rango de frecuencias de entrada para las cuales el PLL, partiendo de un estado desenganchado, puede eventualmente adquirir el enganche. El tiempo para lograr el enganche (tiempo de captura) en este rango puede ser considerablemente mayor que en el rango Lock-in, requiriendo varios ciclos de la señal. Este rango indica la capacidad del PLL para "capturar" una señal dentro de un cierto margen de frecuencia alrededor de la frecuencia central del VCO.

Comprender estos márgenes es fundamental para diseñar y seleccionar un PLL adecuado para una aplicación específica, ya que definen las condiciones bajo las cuales el sistema puede operar de manera fiable, ya sea rastreando una señal o adquiriendo una nueva.

Aplicaciones Clave del PLL

La versatilidad del Lazo Enganchado en Fase lo ha convertido en un componente indispensable en una enorme variedad de sistemas electrónicos. Sus aplicaciones abarcan desde las comunicaciones hasta el procesamiento de señales y la generación de frecuencias precisas.

En el contexto de la radio FM, por ejemplo, un PLL es crucial tanto en el transmisor como en el receptor. En el transmisor, puede usarse en un sintetizador de frecuencia para generar la portadora de transmisión con una estabilidad y precisión exactas, asegurando que la estación transmita en su frecuencia asignada. En el receptor, un PLL puede actuar como demodulador FM, convirtiendo las variaciones de frecuencia de la señal recibida de vuelta en la señal de audio original. También se utiliza en el sintetizador de frecuencia del receptor para sintonizar la estación deseada, permitiendo seleccionar entre miles de frecuencias con solo cambiar un ajuste digital.

La capacidad de los PLLs para generar frecuencias estables a partir de una referencia (síntesis de frecuencia) es lo que permite que los receptores de radio modernos no necesiten perillas de sintonización analógicas y puedan saltar entre estaciones con solo presionar un botón o ingresar un número. También son vitales en las comunicaciones digitales, donde la sincronización precisa de la fase y la frecuencia es esencial para recuperar correctamente los datos transmitidos.

Preguntas Frecuentes sobre PLLs

A continuación, respondemos algunas preguntas comunes sobre los Lazos Enganchados en Fase:

¿Qué significan las siglas PLL?
PLL significa Phase-Locked Loop, que se traduce al español como Lazo Enganchado en Fase.

¿Por qué son importantes los PLLs en la radio moderna?
Son fundamentales por varias razones: permiten la sintonización digital precisa mediante sintetizadores de frecuencia, actúan como demoduladores eficientes para señales FM y digitales (como FSK o QPSK), y ayudan a generar y mantener frecuencias de transmisión y recepción muy estables y con bajo ruido.

¿Cuáles son los componentes principales de un PLL?
Los tres componentes básicos son el Detector de Fase (PD), el Filtro de Bucle (Loop Filter) y el Oscilador Controlado por Tensión (VCO).

¿Un PLL solo se usa en radio FM?
No, aunque son muy importantes en radio FM, los PLLs se utilizan en una amplísima gama de aplicaciones, incluyendo televisión, sistemas de comunicación móvil (celulares), Wi-Fi, Bluetooth, GPS, módems, sistemas de radar, fuentes de alimentación conmutadas, y mucho más. Son esenciales en cualquier sistema que requiera sincronización o generación de frecuencias precisas.

¿Qué diferencia hay entre los rangos Lock-in y Pull-in?
El rango Lock-in (enganche rápido) es el margen de frecuencias donde el PLL se engancha muy rápidamente (en menos de un ciclo). El rango Pull-in (captura) es más amplio y representa el margen de frecuencias donde el PLL eventualmente se enganchará, aunque el proceso pueda tomar más tiempo y requerir varios ciclos o un barrido de frecuencia inicial.

¿Existen diferentes tipos de PLLs?
Sí, hay PLLs analógicos (APLLs) y PLLs digitales (DPLLs). Los APLLs operan con señales de voltaje y circuitos continuos, mientras que los DPLLs utilizan lógica digital y procesan señales en el dominio discreto. También existen PLLs híbridos.

Conclusión

El PLL es un ejemplo brillante de cómo un principio de control realimentado puede dar lugar a una tecnología de inmensa utilidad. Desde sus humildes comienzos como una observación de sincronización mecánica hasta su integración en complejos circuitos digitales, el Lazo Enganchado en Fase ha sido un motor de innovación en las telecomunicaciones y la electrónica. Su capacidad para sincronizar y generar frecuencias con precisión y estabilidad lo convierte en un pilar de la radio moderna, permitiéndonos sintonizar nuestras estaciones favoritas con facilidad y disfrutar de comunicaciones inalámbricas fiables. Es una tecnología discreta pero poderosa, que opera silenciosamente en el corazón de muchos de los dispositivos que definen nuestro mundo conectado.
