La radio FM (Modulación de Frecuencia) es una tecnología omnipresente en nuestras vidas, proporcionando música, noticias y entretenimiento con una calidad de audio superior a menudo comparada con su predecesora, la radio AM (Modulación de Amplitud). A diferencia de la AM, donde la amplitud de la onda portadora se varía para codificar la información, la FM varía la frecuencia de la onda portadora en proporción a la señal de audio que se desea transmitir. Este principio fundamental da lugar a conceptos clave como la desviación de frecuencia y lo que se conoce como profundidad de modulación.
¿Qué es la Modulación de Frecuencia (FM)?:
En el corazón de la FM se encuentra una onda de radio de alta frecuencia, llamada onda portadora. Cuando se transmite una señal de audio (la voz, la música), esta señal 'modula' la portadora. En FM, esta modulación se logra haciendo que la frecuencia de la portadora cambie. Si el sonido es fuerte (tiene una gran amplitud), la frecuencia de la portadora se desviará mucho de su frecuencia central. Si el sonido es suave (tiene poca amplitud), la desviación será menor. Es crucial entender que la amplitud de la onda portadora en sí misma permanece constante en FM, lo cual es una de las razones de su resistencia al ruido.
Mientras que la amplitud de la señal de audio determina *cuánto* se desvía la frecuencia de la portadora, la frecuencia de la señal de audio determina *con qué rapidez* ocurre esta desviación. Una nota de audio de alta frecuencia hará que la portadora cambie su frecuencia de un lado a otro más rápidamente que una nota de baja frecuencia, pero la *cantidad máxima* de desviación (siempre que la amplitud del audio sea la misma) será la misma en ambos casos.
Profundidad de Modulación FM: El Grado de Desviación:

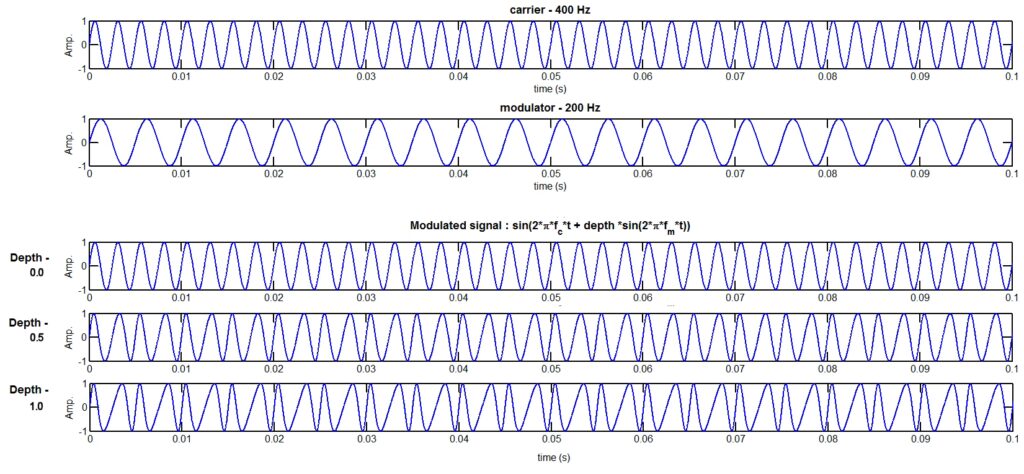

El término 'profundidad de modulación FM' se refiere esencialmente a una medida de *cuánto* se desvía la frecuencia de la onda portadora respecto a su frecuencia central cuando es modulada por una señal de audio. Es una forma de cuantificar la extensión de la variación de frecuencia. Piensa en la frecuencia central de la portadora como el punto medio; la señal de audio hace que la frecuencia se mueva por encima y por debajo de este punto. La desviación máxima permitida define el límite de esta 'profundidad'.
A diferencia de la AM, donde una modulación del 100% significa que la amplitud de la portadora varía desde el doble de su valor no modulado hasta cero, en FM no existe un concepto análogo de '100% de modulación' en el mismo sentido. Una desviación del 100% implicaría, teóricamente, que la frecuencia se desvía hasta cero, lo cual no es práctico ni deseado. En FM, la 'profundidad' o desviación se mide en Hercios (Hz) o Kilohertz (kHz) y está limitada por estándares para asegurar la compatibilidad y evitar la interferencia entre estaciones.
La Desviación Estándar en la Radio FM de Difusión:
Para la radio FM de alta calidad que escuchas en la banda de VHF (88 a 108 MHz), la desviación máxima de frecuencia permitida es un valor estándar. Esta desviación máxima es típicamente de ±75 kHz respecto a la frecuencia central asignada a la estación. Esto significa que, con el audio más fuerte permitido, la frecuencia de la portadora puede variar hasta 75 kHz por encima o 75 kHz por debajo de su frecuencia nominal. Esta desviación de ±75 kHz es un componente clave de la 'profundidad' considerada para los sistemas de difusión de banda ancha.
La señal de audio de mayor frecuencia que se transmite en estas estaciones (generalmente hasta 15 kHz para música y voz de alta fidelidad) contribuye a la complejidad de la señal modulada, pero la desviación máxima de ±75 kHz está determinada por la *amplitud* máxima del audio, no por su frecuencia.
La Importancia de la Profundidad de Modulación Correcta:
Mantener la profundidad de modulación dentro de los límites adecuados es fundamental por varias razones:
- Calidad de Audio: Una desviación insuficiente (baja profundidad) con señales de audio fuertes resultaría en un sonido bajo o débil en el receptor.
- Evitar Interferencias: Una desviación excesiva (sobremodulación) es un problema serio. Si la frecuencia de la portadora se desvía más allá de los límites asignados (por ejemplo, más de ±75 kHz), la señal comenzará a invadir los canales de frecuencia adyacentes. Esto causa interferencia a otras estaciones, un fenómeno a veces llamado 'salpicadura' (splatter), similar a la sobremodulación en AM que distorsiona la señal y genera armónicos no deseados. Los reguladores de telecomunicaciones establecen límites estrictos sobre la desviación máxima permitida precisamente para prevenir esto.
- Recepción Óptima: Los receptores FM están diseñados para funcionar correctamente con una desviación específica. Una señal con una desviación significativamente diferente puede no ser demodulada correctamente, resultando en audio distorsionado o débil.
Profundidad de Modulación y Ancho de Banda:
La profundidad de la modulación, es decir, la cantidad de desviación de frecuencia, está directamente relacionada con el ancho de banda que ocupa la señal FM en el espectro de radio. A mayor desviación de frecuencia, mayor es el ancho de banda requerido para transmitir la señal sin perder información y con buena calidad. Este es un concepto clave que diferencia a la FM de banda estrecha (NBFM) de la FM de banda ancha.
Existe una fórmula general para estimar el ancho de banda de una señal FM, conocida como la Regla de Carson Simplificada, que es `Ancho de Banda = 2 x (desviación máxima + frecuencia máxima de audio)`. Para la radio FM de difusión:
- Desviación máxima = 75 kHz
- Frecuencia máxima de audio = 15 kHz
Por lo tanto, el ancho de banda estimado es `2 x (75 kHz + 15 kHz) = 2 x 90 kHz = 180 kHz`. Aunque en realidad se utilizan 200 kHz por canal para incluir bandas de guarda, la fórmula ilustra cómo la desviación máxima (relacionada con la profundidad) es un factor dominante en la determinación del ancho de banda.
Comparativa: NBFM vs. FM de Banda Ancha
La diferencia en la 'profundidad' (desviación) es lo que distingue principalmente a estas dos formas de FM, impactando directamente en su uso y calidad:
| Característica | NBFM (Banda Estrecha) | FM de Banda Ancha |
|---|---|---|
| Uso Típico | Voz (comunicaciones bidireccionales, radioafición, servicios públicos) | Radio de Difusión de Calidad (música, voz) |
| Desviación Típica | Menor (por ejemplo, ±5 kHz) | Mayor (±75 kHz para difusión) |
| Ancho de Banda | Similar a AM (más estrecho que FM de banda ancha) | Mucho mayor (alrededor de 200 kHz por canal) |
| Calidad de Audio | Suficiente para voz clara | Excelente, apta para música de alta fidelidad |
Esta tabla muestra cómo una mayor profundidad de modulación (mayor desviación) en la FM de banda ancha permite transmitir un rango más amplio de frecuencias de audio (hasta 15 kHz) con mayor fidelidad, a costa de requerir un ancho de banda significativamente mayor por canal.
Rechazo de Ruido y Profundidad de Modulación:
Una de las grandes ventajas de la FM es su excelente rechazo al ruido de amplitud. Ruido como estática o interferencias eléctricas tienden a afectar la amplitud de una señal de radio. Dado que la información en FM está codificada únicamente en la frecuencia de la portadora (y no en su amplitud, que se mantiene constante), los receptores FM pueden 'recortar' o limitar la amplitud de la señal recibida antes de la demodulación. Este proceso elimina gran parte del ruido de amplitud sin afectar la información de frecuencia, siempre que la señal FM sea lo suficientemente fuerte. La profundidad de modulación es clave aquí, ya que una desviación adecuada asegura que la señal de frecuencia variable sea robusta y claramente distinguible para el demodulador.
Demodulación de la Señal FM:
Para recuperar la señal de audio original a partir de la portadora FM modulada, el receptor utiliza un 'demodulador'. La tarea del demodulador es convertir las variaciones de frecuencia de la portadora de nuevo en variaciones de amplitud que corresponden a la señal de audio original. Conceptualmente, esto se logra midiendo la frecuencia instantánea de la portadora modulada; si la frecuencia está por encima de la central, la salida de audio tiene una polaridad, si está por debajo, tiene la polaridad opuesta, y la magnitud de la desviación determina la amplitud de la salida de audio en ese instante. La 'profundidad' de la modulación original dicta, por tanto, la amplitud máxima de la señal de audio recuperada.
Preguntas Frecuentes sobre la Profundidad de Modulación FM:
¿La profundidad de modulación es lo mismo que la desviación de frecuencia?
No exactamente lo mismo, pero están íntimamente relacionadas. La desviación de frecuencia es el cambio instantáneo de la frecuencia de la portadora respecto a su centro (medido en Hz o kHz). La profundidad de modulación es un término que a menudo se usa para describir la *medida* o la *extensión* de esta desviación, especialmente la desviación máxima, en relación con la amplitud de la señal moduladora.
¿Qué causa que la frecuencia de la portadora FM se desvíe (tenga profundidad)?
La amplitud de la señal de audio moduladora es el factor directo que determina *cuánto* se desvía la frecuencia de la portadora de su valor central. Una mayor amplitud de audio resulta en una mayor desviación, es decir, una mayor 'profundidad' de modulación.
¿Cómo afecta la frecuencia de la señal de audio a la modulación FM?
La frecuencia de la señal de audio determina la *velocidad* o *tasa* a la que la frecuencia de la portadora cambia de un lado a otro alrededor de su centro. No determina la *cantidad máxima* de desviación (la 'profundidad'), que está controlada por la amplitud del audio.
¿Por qué la sobremodulación (excesiva profundidad) es perjudicial?
La sobremodulación hace que la desviación de frecuencia exceda los límites asignados al canal. Esto provoca que la señal FM ocupe un ancho de banda mayor del permitido, interfiriendo con las estaciones que transmiten en canales adyacentes. También puede causar distorsión en la señal recibida.
¿Existe un equivalente a la modulación del 100% de AM en FM?
No en el mismo sentido. En AM, 100% se refiere a que la amplitud de la portadora se reduce a cero. En FM, la amplitud de la portadora es constante. La 'profundidad' se mide por la desviación de frecuencia en kHz. El límite práctico (por ejemplo, ±75 kHz en difusión) podría considerarse como el 'máximo permitido', pero no es conceptualmente lo mismo que el 100% de AM.
¿Cómo se relaciona la profundidad de modulación con el ancho de banda?
Directamente. Una mayor profundidad de modulación (mayor desviación máxima de frecuencia) requiere un ancho de banda más amplio para transmitir la señal FM de forma efectiva. Esta es la razón principal por la que la FM de banda ancha ocupa mucho más espectro que la NBFM o la AM.
Conclusión:
La profundidad de modulación en FM, entendida como la extensión de la desviación de frecuencia de la portadora, es un parámetro técnico fundamental que impacta directamente en la calidad del audio, el ancho de banda requerido y la coexistencia de múltiples estaciones en el espectro de radio. Está controlada por la amplitud de la señal de audio moduladora y debe mantenerse dentro de límites estrictos para asegurar una transmisión eficiente, libre de interferencias y con la calidad esperada por los oyentes. Comprender este concepto nos ayuda a apreciar la ingeniería detrás de la señal de radio que disfrutamos a diario.
