Dexed VST: Emulación Gratuita del DX7 Legendario

En el mundo de la síntesis musical, pocos instrumentos son tan legendarios como el Yamaha DX7. Responsable de innumerables sonidos icónicos de la década de 1980, fue también conocido por su... digamos, "peculiar" interfaz de programación. Afortunadamente, hoy en día contamos con herramientas modernas que nos permiten explorar su potente motor de síntesis FM sin la frustración del hardware original. Una de las más destacadas es Dexed, un plugin VST multiplataforma y multifomato que emula fielmente este clásico.

Dexed no solo replica el sonido y las características del DX7, sino que también actúa como una herramienta esencial para quienes aún poseen el hardware físico. Y lo mejor de todo: es un software completamente gratuito, bajo licencia GPL v3. Esto lo convierte en un punto de partida ideal para cualquiera que desee adentrarse en el fascinante, y a veces intimidante, mundo de la síntesis por modulación de frecuencia (FM).

¿Qué es Dexed y por qué es relevante?

Como mencionamos, Dexed es un sintetizador plugin disponible para múltiples plataformas (OS X, Windows, Linux) y formatos (VST, AU, LV2). Su principal propósito es emular de cerca el sonido y las características del famoso Yamaha DX7.

El DX7, lanzado en 1983, fue el primer teclado comercial en utilizar ampliamente la síntesis FM y se convirtió en un éxito de ventas masivo. Sus sonidos definieron una era, pero programarlo desde cero era un desafío notorio. Aquí es donde Dexed brilla, al proporcionar una interfaz gráfica que facilita el acceso a los 144 parámetros del DX7.

Más allá de ser un instrumento virtual, Dexed también funciona como un librarian/manager para cartuchos MIDI del DX7 original, soportando mensajes Sysex de entrada y salida. Esto significa que los propietarios de un DX7/TX7 físico pueden usar Dexed como un editor de patches y gestor de Sysex.

La respuesta a la pregunta inicial sobre si es gratuito es un rotundo sí. Dexed es software libre y gratuito, licenciado bajo la GPL v3, lo que lo hace accesible para cualquier productor o músico.

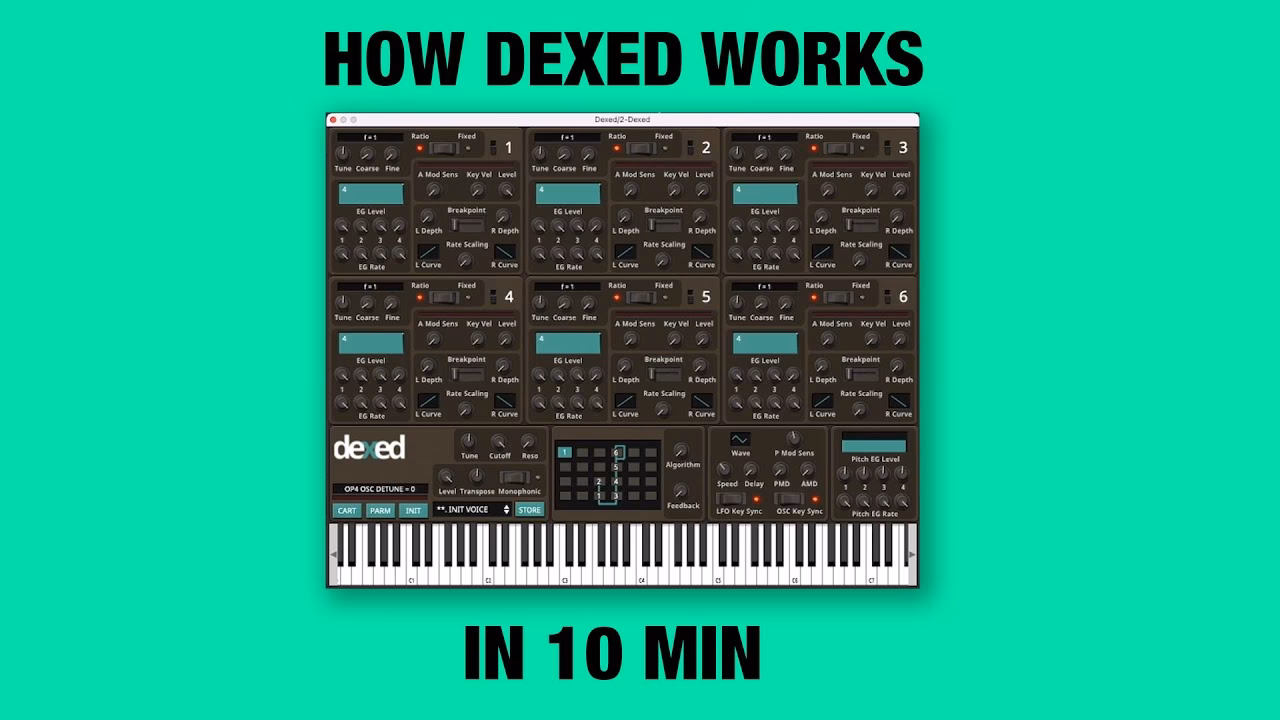

¿Es Dexed un buen sintetizador?

Considerando su fidelidad al DX7 y su condición de gratuidad, la respuesta es definitivamente sí, Dexed es un excelente sintetizador, especialmente para quienes buscan explorar la síntesis FM clásica.

Su motor de sonido está modelado para replicar las características originales del DX7. Si bien los presets del DX7 original sonaban fantásticos, crear sonidos propios era complicado. Dexed conserva esa sofisticación del motor FM y te permite ir más allá de los presets, aunque su propia interfaz, como la del original, puede no ser inmediatamente "amigable" para los principiantes. A menudo, la manipulación aleatoria de parámetros puede resultar en sonidos ásperos o incluso en la ausencia total de sonido.

Sin embargo, con una comprensión básica de sus componentes, Dexed se convierte en una herramienta increíblemente poderosa. Puede emular el sonido del DX7 de manera muy decente, pero también puede hacer cualquier cosa que un sintetizador FM de sus capacidades pueda lograr.

Además, la posibilidad de cargar miles de patches de DX7 (a través de archivos .syx, a menudo distribuidos como "cartuchos") te permite experimentar con sonidos ya creados y aprender por ingeniería inversa, lo cual es una forma fantástica de familiarizarse con la síntesis FM.

Desentrañando Dexed: Conceptos Clave

Para empezar a crear tus propios sonidos con Dexed, es fundamental entender sus componentes básicos. Aunque la interfaz puede parecer abrumadora al principio, se divide en secciones lógicas.

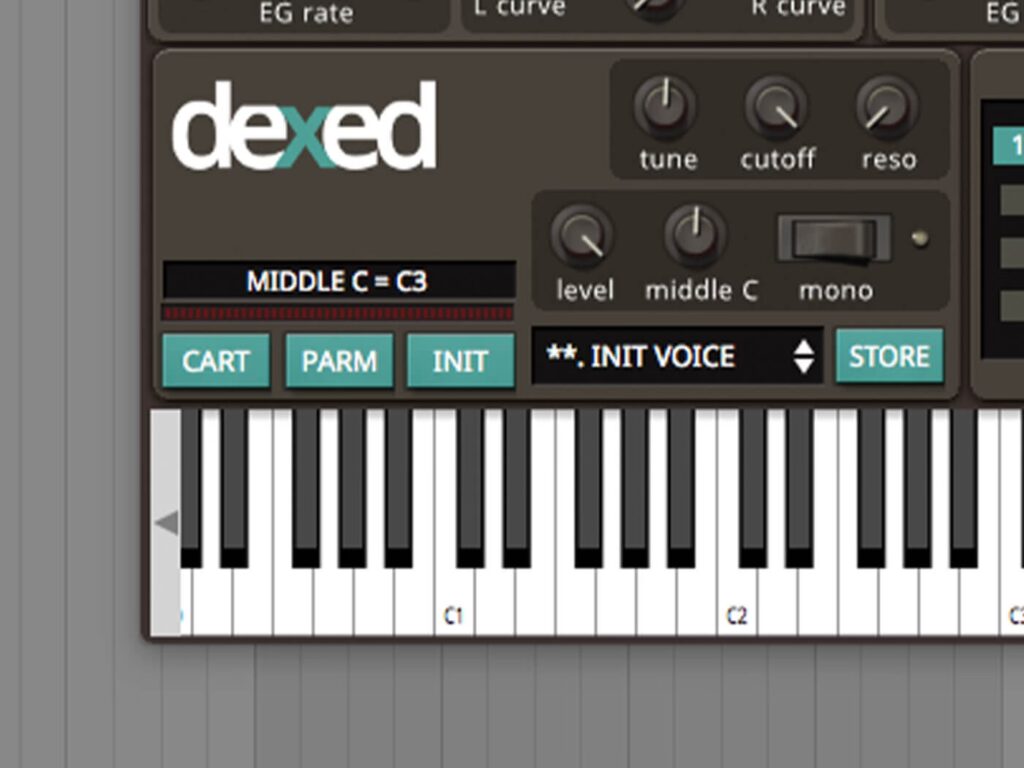

Configuración General

En la parte inferior izquierda, encontrarás controles globales:

• El botón "CART" y la lista desplegable te permiten cargar diferentes colecciones de patches (cartuchos). Los archivos .syx que coloques en el directorio "Cartridges" aparecerán aquí. Puedes arrastrar y soltar programas desde lo cargado en Dexed o en el navegador de cartuchos. Un doble clic carga el programa seleccionado. El menú contextual (clic derecho) permite enviar programas o cartuchos a un DX7 físico.
• El botón "INIT" inicializa el patch actual a un estado básico (a menudo suena desagradable al principio).
• Controles de "level" (volumen general) y "middle C" (transposición).
• Un interruptor para modo monofónico.
• Un filtro pasa-bajos ("cutoff" y "reso"), aunque el texto sugiere que no es el punto fuerte de Dexed y recomienda mantenerlo abierto ("cutoff" al máximo, "reso" al mínimo) o usar un filtro externo.
• Un control "tune" para afinación fina global.

Los Operadores: Los Ladrillos del Sonido FM

En la jerga de la síntesis FM, los osciladores se llaman operadores. Dexed cuenta con seis operadores, cada uno representado por un panel rectangular con un número en la esquina superior derecha. La mayor parte de la interfaz está dedicada a estos paneles.

Cada operador es esencialmente un oscilador de onda sinusoidal y se divide en cuatro secciones principales:

Sección de Tono (Pitch)

Controla la afinación del oscilador. El interruptor clave alterna entre:

• Fixed: La frecuencia del oscilador es fija, independientemente de la nota tocada. "coarse" ajusta la magnitud (1, 10, 100, 1000 Hz), "fine" ajusta el valor exacto y "det" permite una afinación ultrafina. La pequeña pantalla encima de las perillas muestra la afinación exacta en Hz.
• Ratio: La frecuencia sigue la nota tocada, pero multiplicada por un ratio. "coarse" establece el múltiplo (desde 0.5 hasta valores muy altos), y "fine" ajusta el valor dentro de la octava. Un ratio de 1 significa la misma frecuencia que la nota, 2 es una octava arriba, 0.5 una octava abajo, 1.5 una quinta perfecta arriba, etc.

Sección de Dinámicas (Dynamics)

Gestiona el comportamiento del volumen:

• level: Volumen general de este oscilador con respecto a los demás.
• key vel: Sensibilidad a la velocidad MIDI con la que se toca la nota.
• A mod sens: Cantidad en que el LFO (en modo de modulación de amplitud) afecta el volumen de este operador.

Sección de Envolvente (Envelope)

Define cómo cambia el "nivel" del operador a lo largo del tiempo. Funciona de manera similar a un ADSR, pero con controles interactivos. Cada columna de perillas (hay cuatro) corresponde a un segmento (Ataque, Decaimiento 1, Decaimiento 2, Relajación):

• Las perillas superiores (Level 1-4) establecen los niveles objetivo para cada segmento.
• Las perillas inferiores (Rate 1-4) establecen la velocidad a la que se mueve hacia el siguiente nivel objetivo.
• Rate 1 actúa como el "Attack Rate", controlando la velocidad hacia Level 1.
• Level 2 y Rate 2 definen la primera parte del "Decay", moviéndose hacia Level 2.
• Level 3 y Rate 3 definen la segunda parte del "Decay", moviéndose hacia Level 3 (el nivel de Sustain).
• Level 4 es el nivel final (normalmente cero). Rate 4 es el "Release Rate", controlando cuánto tarda el sonido en desvanecerse después de soltar la tecla y moverse hacia Level 4. Si Level 4 es mayor que cero, el sonido se mantendrá a ese nivel indefinidamente (útil cuando el operador modula a otro).

Las envolventes FM requieren experimentación, ya que los Rates no son tiempos fijos sino velocidades. Son bastante interactivas.

Sección de Escalado (Rate Scaling)

Permite que el comportamiento del operador cambie a lo largo del teclado, emulando instrumentos acústicos. Divide el teclado en dos partes, izquierda (notas bajas) y derecha (notas altas), usando el slider "breakpoint":

• L curve/R curve: Determinan la forma en que el volumen del operador cambia a medida que te mueves desde el extremo de cada sección (izquierda o derecha) hacia el breakpoint.
• L depth/R depth: Controlan la intensidad de este efecto de escalado de volumen para cada lado. Un valor alto puede hacer que el sonido desaparezca en ciertas partes del teclado.
• rate scaling: Aumenta las velocidades de la envolvente (Rates 1-4) para las notas más altas. La idea es emular instrumentos acústicos que tienen envolventes más lentas en su rango bajo. No hay escalado de tasa negativo.

Esta sección es más avanzada y puede dejarse sin modificar al principio.

El Algoritmo: La Conexión de Operadores

El algoritmo es el corazón de la síntesis FM en el DX7 y Dexed. Es la configuración que determina cómo los seis operadores se conectan entre sí. La perilla "algorithm" a la derecha de la cuadrícula te permite elegir entre 32 patrones diferentes. La cuadrícula visualiza estas conexiones.

En la cuadrícula, los números representan los operadores. La "modulación" fluye hacia abajo. La fila inferior de operadores se mezcla para producir la salida de audio final.

Los operadores en la parte inferior de una "pila" (una cadena vertical de operadores) son los carriers (portadoras). Son los que realmente producen el sonido que escuchamos. Los operadores por encima de ellos son los modulators (moduladores). No producen sonido por sí solos, sino que modifican la frecuencia (o, más precisamente, la fase en el DX7) del operador que está debajo de ellos.

Una configuración simple de dos operadores (un modulador sobre un carrier) es fundamental. Si el modulador está activo (su nivel es mayor que cero), modifica la frecuencia del carrier, añadiendo armónicos al sonido sinusoidal puro del carrier. Si el modulador no está activo (su nivel es cero), solo escuchas el carrier (una onda sinusoidal).

La naturaleza de los armónicos añadidos depende de la relación (ratio) entre las frecuencias del carrier y el modulador. Si el modulador está en el rango de audio, añade armónicos; si está en rango LFO, causa vibrato.

• Ratios de números enteros (como 1:1, 1:2, 1:3, etc.): Producen armónicos que mantienen la identidad tonal de la nota fundamental. Por ejemplo, un ratio 1:2 (carrier:modulator) puede sonar como una onda de sierra, y 1:3 como una onda cuadrada.
• Ratios de fracciones simples (como 1:1.5 = 2:3, 1:2.5 = 2:5): Producen sonidos razonablemente consonantes, pero con un timbre más complejo.
• Ratios arbitrarios o complejos (como 1:2.3 = 10:23): Tienden a añadir información "inharmónica" que puede hacer que el sonido sea "áspero", "metálico" o "discordante".

Ajustar el nivel del modulador controla la intensidad de esta modulación y, por lo tanto, la cantidad de armónicos añadidos y la "aspereza" del sonido. Un modulador con afinación fija puede producir efectos similares a la modulación en anillo.

La Sección LFO

Cerca de la parte inferior derecha, encuentras una sección para un LFO (oscilador de baja frecuencia) básico. Este LFO se utiliza para añadir movimiento al sonido, típicamente vibrato o trémolo.

• Los controles de la izquierda definen la forma de onda, la velocidad ("rate") y un retraso ("delay") para que el efecto aparezca gradualmente. El "rate" puede ir desde muy lento hasta cerca del rango de audio (aproximadamente 15Hz).
• Los controles de la derecha aplican el LFO:
• PMD (Pitch Modulation Depth): Controla la profundidad de la modulación de tono (vibrato) aplicada a los operadores. La profundidad final depende tanto de la perilla "PMD" como de la perilla "PMD mod sens". Si alguna está en cero, no hay modulación.
• AMD (Amplitude Modulation Depth): Controla la profundidad de la modulación de amplitud (trémolo). La cantidad de trémolo que afecta a un operador específico se controla con el parámetro "A mod sens" en la sección de Dinámicas de ese operador.

Modular la amplitud de un operador modulador es particularmente interesante, ya que hace que su efecto sobre el carrier fluctúe con el tiempo, creando texturas cambiantes.

Algoritmos Más Complejos: Capas, Feedback y Pilas Profundas

Los 32 algoritmos de Dexed combinan los operadores de diversas maneras, creando estructuras más complejas que la simple pareja carrier-modulator.

• Capas (Layering): Algunos algoritmos tienen múltiples "pilas" de operadores que terminan en carriers separados. Estos carriers se mezclan en la salida final. Esto es similar a superponer varios sonidos de sintetizador simples. Por ejemplo, un algoritmo podría tener Op2 modulando Op1, y Op4 modulando Op3, y la salida sería la mezcla de Op1 y Op3.
• Feedback: Algunos algoritmos incluyen "feedback", donde parte de la salida de un operador (o de una pila) se retroalimenta como entrada de modulación a sí mismo o a otro operador. Esto puede añadir complejidad, desde sutiles cambios tímbricos hasta la generación de ruido blanco cuando el feedback es alto. El control de feedback global junto a la cuadrícula del algoritmo ajusta la cantidad.
• Pilas Profundas (Deeper Stacks): Los algoritmos pueden tener cadenas de modulación más largas, donde un operador modula a otro, que a su vez modula a un tercero, y así sucesivamente, hasta llegar a un carrier. Por ejemplo, Op3 -> Op2 -> Op1. La envolvente de cada operador en la cadena (especialmente de los moduladores) afecta cómo evoluciona el carácter armónico del sonido a lo largo del tiempo. La envolvente del carrier final, por otro lado, controla el volumen general.

Explorar estos algoritmos más complejos te permite crear sonidos con timbres increíblemente ricos y evolutivos. La clave es entender cómo cada operador contribuye, ya sea como carrier (volumen) o como modulador (carácter armónico), y cómo sus envolventes afectan estas contribuciones a lo largo del tiempo.

Tipos de Motor (Engine Type)

Dexed ofrece 3 tipos de motor experimental. Estos intentan emular las limitaciones matemáticas del hardware DX7 original, como la resolución de bits de las ondas sinusoidales o la aplicación de amplitud a los operadores. Puedes experimentar con ellos para ver cómo afectan el sonido y comparar su fidelidad con el comportamiento original.

¿Por qué fue tan popular el Yamaha DX7?

Aunque el artículo se centra en Dexed, es imposible hablar de él sin mencionar el impacto del Yamaha DX7. Según el texto proporcionado, el DX7 fue un gran éxito de ventas y fue responsable de muchos de los sonidos icónicos del electro-pop de los años 80. Fue el primer teclado comercial en utilizar la síntesis FM y contaba con un motor de síntesis increíblemente sofisticado para su época.

Su popularidad, a pesar de su reputación de ser difícil de programar, radicó en gran medida en sus innovadores presets y en la novedad del sonido FM, que ofrecía timbres metálicos, percusivos y evolutivos que eran difíciles de conseguir con la síntesis sustractiva tradicional. Dexed te permite acceder a esa paleta sonora histórica.

Primeros Pasos y Aprendizaje de Síntesis FM con Dexed

La mejor manera de empezar con Dexed (y la síntesis FM en general) es la experimentación práctica. El texto sugiere un enfoque gradual:

1. Comienza con un patch inicial ("INIT").
2. Activa solo uno o dos operadores usando los interruptores numéricos.
3. Entiende la función de cada sección (Pitch, Envelope, Dynamics, Scaling) para un solo operador (carrier) escuchando su sonido sinusoidal puro.
4. Introduce un segundo operador como modulador (asegurándote de que esté conectado al carrier según el algoritmo) y experimenta con los ratios y niveles para escuchar cómo se añaden armónicos.
5. Explora los algoritmos gradualmente, activando solo los operadores relevantes para esa estructura particular y entendiendo cómo se conectan.
6. Observa cómo las envolventes de los moduladores afectan el timbre y las envolventes de los carriers afectan el volumen a lo largo del tiempo.
7. Experimenta con el LFO (PMD/AMD) y el control de feedback.

No te desanimes si al principio los resultados son inesperados o desagradables. La síntesis FM requiere una forma de pensar diferente a la síntesis aditiva o sustractiva. Es un proceso de descubrimiento.

Descargar los cartuchos de presets disponibles (como el mencionado "Dexed_cart_1.0.zip", que contiene miles de patches) es muy recomendable. Tener miles de patches a mano te da una vasta biblioteca sonora para explorar y, lo que es más importante, para analizar cómo fueron construidos. Cargar un patch interesante y examinar las configuraciones de sus operadores y algoritmo es una forma valiosa de aprender por ingeniería inversa.

Preguntas Frecuentes (FAQ) sobre Dexed

¿Dexed es realmente gratuito?

Sí, según la información proporcionada, Dexed es software libre bajo la licencia GPL v3, lo que significa que es completamente gratuito para descargar y usar.

¿En qué plataformas y formatos está disponible Dexed?

Dexed es multiplataforma, funcionando en OS X, Windows y Linux. Soporta múltiples formatos de plugin, incluyendo VST, AU y LV2.

¿Puede Dexed cargar los sonidos (patches) del Yamaha DX7 original?

Sí, Dexed soporta completamente los mensajes Sysex de entrada y salida del DX7/TX7 y puede cargar y guardar programas Sysex (.syx). Funciona también como gestor de cartuchos para el hardware original.

¿Qué son los "operadores" en Dexed?

En la terminología de la síntesis FM, los operadores son los osciladores básicos. Dexed tiene seis operadores, cada uno esencialmente un oscilador de onda sinusoidal con sus propias configuraciones de tono, envolvente, dinámicas y escalado.

¿Qué es el "algoritmo"?

El algoritmo es la configuración que determina cómo se conectan e interactúan los seis operadores entre sí, definiendo las rutas de modulación y las salidas de audio. Dexed ofrece 32 algoritmos diferentes, emulando los del DX7 original.

¿Cuál es la diferencia entre un carrier y un modulador?

Un carrier es un operador en la parte inferior de una "pila" que produce sonido audible. Un modulador es un operador que modifica la frecuencia o fase de otro operador (generalmente un carrier o un modulador más abajo en la pila), añadiendo armónicos o complejidad al sonido.

¿Cómo afectan las envolventes a los operadores?

Si un operador es un carrier, su envolvente controla su volumen a lo largo del tiempo. Si un operador es un modulador, su envolvente controla la intensidad con la que aplica su modulación, afectando cómo evoluciona el carácter armónico del sonido.

¿Dexed soporta microafinación o afinaciones no estándar como Scala?

Según la información proporcionada, Dexed no soporta afinaciones Scala. Para afinaciones diferentes al temperamento igual de 12 tonos, se sugiere usar mensajes de cambio de tono MIDI en modo mono.

En resumen, Dexed es una herramienta esencial para cualquiera interesado en la síntesis FM clásica. Como emulador fiel del DX7 y gestor de presets, combinado con su disponibilidad gratuita, ofrece una puerta de entrada poderosa y accesible a uno de los métodos de síntesis más influyentes en la historia de la música electrónica. Aunque requiere dedicación para dominarlo, la recompensa es el acceso a una paleta sonora única y la comprensión profunda de cómo se crean muchos de los sonidos que definieron una época.
