Las antenas son los componentes esenciales que permiten que las ondas de radio viajen desde la estación de transmisión hasta nuestros receptores. Son mucho más que simples piezas de metal; su diseño determina cómo la energía electromagnética se irradia al espacio. Entender cómo una antena emite o recibe señales es fundamental tanto para los ingenieros de radiodifusión que buscan optimizar su cobertura, como para los entusiastas que desean mejorar la recepción de sus estaciones favoritas. Este comportamiento de emisión o recepción se describe a través de un concepto clave: el diagrama de radiación.
El diagrama de radiación de una antena es, en esencia, una representación gráfica de cómo la antena distribuye su energía en el espacio tridimensional que la rodea. Imagina la antena en el centro de una esfera gigante. El diagrama de radiación te mostraría, en cada punto de la superficie de esa esfera, qué tan fuerte es la señal que la antena está emitiendo (en transmisión) o qué tan sensible es a la señal que llega desde esa dirección (en recepción). Es una especie de 'mapa' de la intensidad de la señal, que nos revela hacia dónde apunta la antena su energía principal y en qué direcciones su señal es más débil o inexistente.
¿Qué Muestra un Diagrama de Radiación?
Un diagrama de radiación completo es una figura tridimensional. Sin embargo, para simplificar su visualización y análisis, a menudo se utilizan cortes bidimensionales que representan la distribución de la señal en planos específicos. Estos diagramas 2D suelen mostrar la intensidad relativa de la señal (a menudo en decibelios, dB) en función del ángulo, utilizando coordenadas polares. El centro del gráfico representa la ubicación de la antena, y la distancia desde el centro hasta el borde del gráfico en una dirección particular indica la fuerza de la señal en esa dirección.
Estos diagramas revelan características importantes de la antena, como:
- Lóbulos Principales: Son las direcciones en las que la antena irradia o recibe la mayor parte de su energía. Un lóbulo principal fuerte indica que la antena es muy eficiente en esa dirección.

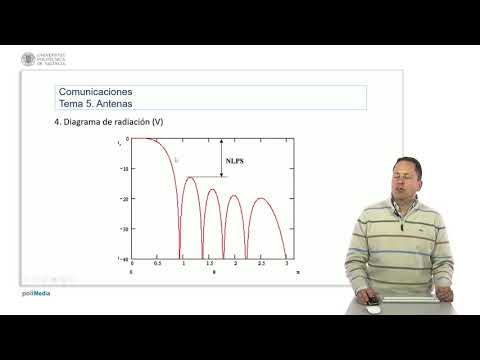

- Lóbulos Secundarios (o Laterales): Son lóbulos más pequeños que representan radiación en direcciones distintas al lóbulo principal. Generalmente, se busca minimizar la energía en los lóbulos secundarios para evitar interferencias no deseadas.
- Nulos: Son direcciones en las que la antena irradia o recibe muy poca o ninguna energía. Son puntos 'ciegos' en el patrón de radiación.
- Ancho de Haz (Beamwidth): Es la medida angular del lóbulo principal, típicamente definida como el ángulo entre los puntos donde la intensidad de la señal cae a la mitad de su valor máximo (puntos de -3 dB). Un ancho de haz estrecho indica que la antena es muy direccional.
- Ganancia: Aunque no es parte directa de la forma del diagrama, la ganancia de la antena (expresada en dBi o dBd) es un valor numérico que cuantifica qué tan bien la antena concentra la energía en su lóbulo principal en comparación con una antena de referencia (isotrópica o dipolo). Una antena con alta ganancia tiene un diagrama de radiación con un lóbulo principal muy pronunciado y estrecho.
Los diagramas de radiación permiten clasificar las antenas en dos categorías principales según su patrón en el plano horizontal:
- Antenas Omnidireccionales: Aquellas que radian o reciben energía de manera aproximadamente uniforme en todas las direcciones en el plano horizontal (un patrón casi circular). Son comunes en aplicaciones donde se necesita cubrir un área amplia alrededor de la antena, como muchas estaciones de radio FM de baja potencia o antenas Wi-Fi domésticas.
- Antenas Direccionales: Aquellas que concentran la mayor parte de su energía en una dirección o un rango limitado de direcciones. Son útiles para enlaces punto a punto o para aumentar la potencia aparente en una dirección específica, como las antenas Yagi para recepción de TV/FM o las antenas parabólicas para comunicaciones vía satélite.
El Plano E y el Plano H: Cortes Fundamentales del Diagrama
Como mencionamos, el diagrama tridimensional es complejo. Para simplificar, se suelen analizar dos cortes ortogonales (perpendiculares) que son particularmente informativos: el plano E y el plano H.
La radiación electromagnética consiste en campos eléctricos (E) y magnéticos (H) que oscilan y viajan juntos, siendo siempre perpendiculares entre sí y perpendiculares a la dirección de propagación de la onda. La orientación de estos campos define la polarización de la onda (por ejemplo, polarización vertical u horizontal, que es muy relevante en FM).
El Plano E se define como el plano que contiene el vector del campo eléctrico (E) y la dirección de máxima radiación de la antena. Es decir, si la antena está polarizada verticalmente (como muchas antenas de FM), el campo eléctrico oscila principalmente en el plano vertical. En este caso, el plano E sería un plano vertical que pasa por la antena.
El Plano H se define como el plano que contiene el vector del campo magnético (H) y la dirección de máxima radiación. Dado que el campo H es siempre perpendicular al campo E y a la dirección de propagación, el plano H será perpendicular al plano E.
En el contexto de la radio FM, donde la polarización vertical es común, el plano E es típicamente un corte vertical del diagrama de radiación, mientras que el plano H es un corte horizontal. Si la polarización fuera horizontal, los roles de los planos E y H se intercambiarían respecto a la orientación vertical/horizontal.
Importancia del Plano E (y H)
Analizar el diagrama de radiación en el plano E y el plano H es crucial porque nos da información específica sobre cómo la antena se comporta en diferentes orientaciones:
- Plano E: Este plano muestra la distribución de la señal en el plano que contiene la polarización principal de la antena. En FM con polarización vertical, el plano E nos muestra la cobertura vertical. Esto es vital para entender cómo la señal llega a diferentes alturas o cómo se comporta al inclinarse la antena (tilt). Un patrón en el plano E con un lóbulo principal ancho verticalmente puede ser útil para cubrir áreas cercanas y lejanas desde una torre alta, mientras que un lóbulo estrecho concentra la energía en un horizonte más plano, ideal para maximizar el alcance a nivel del suelo a mayor distancia.
- Plano H: Para FM vertical, el plano H es el corte horizontal. Este plano muestra la distribución de la señal alrededor de la antena en un círculo. Un patrón circular en el plano H indica cobertura omnidireccional en el suelo, mientras que un patrón con lóbulos prominentes en ciertas direcciones indica una antena direccional en el plano horizontal.
Ambos planos son necesarios para tener una idea completa del comportamiento de la antena. El diagrama en el plano E te dirá cómo la señal se distribuye hacia arriba y hacia abajo desde el horizonte, mientras que el diagrama en el plano H te dirá cómo se distribuye alrededor de la antena en todas las direcciones horizontales.
Ejemplos Comunes de Diagramas de Radiación (Planos E y H)
Veamos cómo se ven los diagramas en los planos E y H para algunas antenas comunes:
- Dipolo de Media Onda (Vertical): Esta es una antena básica. Su diagrama tridimensional es similar a una dona (toroide). En el plano H (horizontal), el diagrama es casi un círculo perfecto (omnidireccional). En el plano E (vertical), el diagrama tiene forma de 'ocho' (figura de 8), con nulos en la parte superior e inferior (a lo largo del eje de la antena) y lóbulos máximos perpendiculares al eje.
- Antena Yagi (Direccional): Utilizada para enfocar la señal. Su diagrama 3D tiene un lóbulo principal muy pronunciado en una dirección. En el plano H (horizontal), el diagrama muestra un lóbulo principal fuerte en la dirección deseada y lóbulos laterales mucho más pequeños o nulos en otras direcciones. En el plano E (vertical), también muestra un lóbulo principal, aunque a menudo es más ancho que en el plano H, y lóbulos laterales/nulos.
- Antena Colineal (Vertical): Usada para 'aplanar' el lóbulo vertical y aumentar la ganancia en el horizonte. En el plano H (horizontal), suele ser casi circular (omnidireccional). En el plano E (vertical), el lóbulo principal es mucho más estrecho que el de un dipolo, concentrando la energía cerca del horizonte, con nulos o lóbulos secundarios por encima y por debajo.
Comprender estos patrones ayuda a seleccionar la antena adecuada para una aplicación específica. Una estación de radio FM en una ciudad plana podría usar una antena colineal para maximizar el alcance horizontal, mientras que una estación en una zona montañosa podría necesitar un patrón en el plano E más complejo para cubrir valles y colinas.
Aplicaciones en la Radio FM
Para los radiodifusores de FM, el conocimiento detallado del diagrama de radiación de sus antenas es indispensable. Les permite:
- Optimizar la Cobertura: Diseñar o seleccionar antenas cuyos diagramas de radiación se ajusten mejor a la topografía del área de servicio y la distribución de la población. Esto asegura que la señal llegue con suficiente fuerza a los oyentes deseados.
- Minimizar Interferencias: Utilizar antenas direccionales o antenas con nulos en direcciones específicas para evitar interferir con otras estaciones en la misma o frecuencias adyacentes, o para protegerse de interferencias externas. Los diagramas de radiación son una parte clave de los estudios de ingeniería requeridos para obtener licencias de transmisión.
- Maximizar la Eficiencia: Concentrar la potencia de transmisión en las direcciones útiles, en lugar de desperdiciarla donde no hay oyentes o donde podría causar interferencia.
Para el oyente, aunque no necesita un conocimiento profundo, entender que las antenas tienen patrones de recepción puede ser útil. Orientar una antena direccional (como una Yagi exterior) hacia la estación transmisora (la dirección del lóbulo principal) mejorará significativamente la fuerza y calidad de la señal recibida, mientras que apuntarla hacia un nulo o lóbulo lateral resultará en una recepción pobre.
Medición y Simulación
¿Cómo se obtienen estos diagramas de radiación? Se miden en instalaciones especializadas llamadas cámaras anecoicas, diseñadas para absorber todas las reflexiones de ondas de radio, creando un entorno 'libre' ideal. La antena se coloca en un soporte giratorio y se mide la intensidad de la señal recibida por una antena de sonda a una distancia fija mientras la antena bajo prueba rota en diferentes ángulos. Estos datos se recopilan y se grafican.
Hoy en día, el diseño de antenas también se apoya enormemente en software de simulación electromagnética. Estos programas pueden predecir con alta precisión el diagrama de radiación de un diseño de antena antes de que sea construido físicamente, ahorrando tiempo y costos de desarrollo.
| Tipo de Antena | Plano E (Vertical) | Plano H (Horizontal) | Uso Típico en FM |
|---|---|---|---|
| Dipolo de Media Onda (Vertical) | Forma de '8' (nulos arriba/abajo) | Casi Circular (Omnidireccional) | Antenas simples, a veces en arreglos |
| Antena Colineal (Vertical) | Lóbulo Principal Estrecho (cerca del horizonte) | Casi Circular (Omnidireccional) | Aumentar alcance horizontal en zonas planas |
| Antena Yagi (Horizontal o Vertical) | Lóbulo Principal Direccional (más ancho que en H) | Lóbulo Principal Direccional (más estrecho que en E) | Recepción de FM/TV direccional, enlaces punto a punto |
| Arreglo de Dipolos (Vertical) | Patrón Complejo (depende del arreglo, puede ser aplanado o con nulos) | Casi Circular o con lóbulos (depende del arreglo) | Estaciones de alta potencia para moldear la cobertura |
Preguntas Frecuentes sobre Diagramas de Radiación
¿El diagrama de radiación de una antena es el mismo para transmisión y recepción?
Sí, para antenas pasivas (sin componentes electrónicos activos que modifiquen la señal), el teorema de reciprocidad establece que el diagrama de radiación es el mismo para transmisión y recepción en la misma frecuencia.
¿La frecuencia afecta el diagrama de radiación?
Absolutamente. Las antenas están diseñadas para funcionar de manera óptima en un rango de frecuencias específico. A medida que la frecuencia se aleja de la frecuencia de diseño, el rendimiento de la antena disminuye y su diagrama de radiación puede distorsionarse significativamente.
¿La presencia de objetos cercanos (edificios, árboles, terreno) afecta el diagrama de radiación?
Sí, el diagrama de radiación medido o teórico en espacio libre es un ideal. En el mundo real, la proximidad de estructuras, el terreno e incluso otras antenas pueden reflejar, absorber o difractar las ondas de radio, alterando el patrón de radiación efectivo. Esto es particularmente relevante para las antenas receptoras en entornos urbanos o rurales.
¿Es posible tener una antena perfectamente omnidireccional en 3D?
No, teóricamente solo la antena isotrópica, un concepto idealizado que radia uniformemente en todas las direcciones (una esfera perfecta), sería perfectamente omnidireccional en 3D. En la práctica, todas las antenas reales tienen alguna direccionalidad, incluso si son omnidireccionales en un plano (como un dipolo en el plano H).
¿Cómo se relaciona la polarización con los planos E y H?
La polarización de la antena define la orientación principal del campo eléctrico. El plano E siempre contiene la dirección de la polarización y la dirección de máxima radiación. Por lo tanto, si una antena está polarizada verticalmente, su plano E principal será un plano vertical.
En conclusión, el diagrama de radiación es una herramienta gráfica indispensable para comprender cómo las antenas interactúan con las ondas electromagnéticas. Los cortes en el plano E y el plano H nos proporcionan información vital sobre la distribución de la señal en orientaciones clave, permitiendo a ingenieros y entusiastas optimizar sistemas de transmisión y recepción de radio FM. Conocer estos conceptos básicos desvela una capa de la magia detrás de la señal que llega a nuestros radios cada día.
