FM vs FSK: La Diferencia Explicada

En el vasto mundo de la comunicación por radiofrecuencia, la modulación juega un papel fundamental. Es el proceso mediante el cual se modifica una onda portadora (generalmente de alta frecuencia) con la información que deseamos transmitir. La Modulación de Frecuencia, conocida popularmente como FM, es uno de los métodos más comunes, especialmente para la transmisión de audio de alta fidelidad. Sin embargo, existe una variante de la modulación angular que, aunque similar a la FM estándar en su base, se utiliza con un propósito completamente diferente: la transmisión de datos digitales. Esta técnica se conoce como FSK, o Frequency Shift Keying.

Aunque a primera vista podrían parecer lo mismo, la clave para entender la diferencia entre FM y FSK radica en la naturaleza de la señal de modulación. En la FM estándar, la señal que modifica la frecuencia de la portadora es una forma de onda analógica que cambia continuamente. Piensa en la música o la voz: son señales analógicas que varían suavemente con el tiempo, y esta variación continua se mapea a cambios proporcionales en la frecuencia de la portadora. Cuanto más 'intensa' es la señal de audio en un momento dado, mayor es el cambio en la frecuencia de la portadora respecto a su frecuencia central.

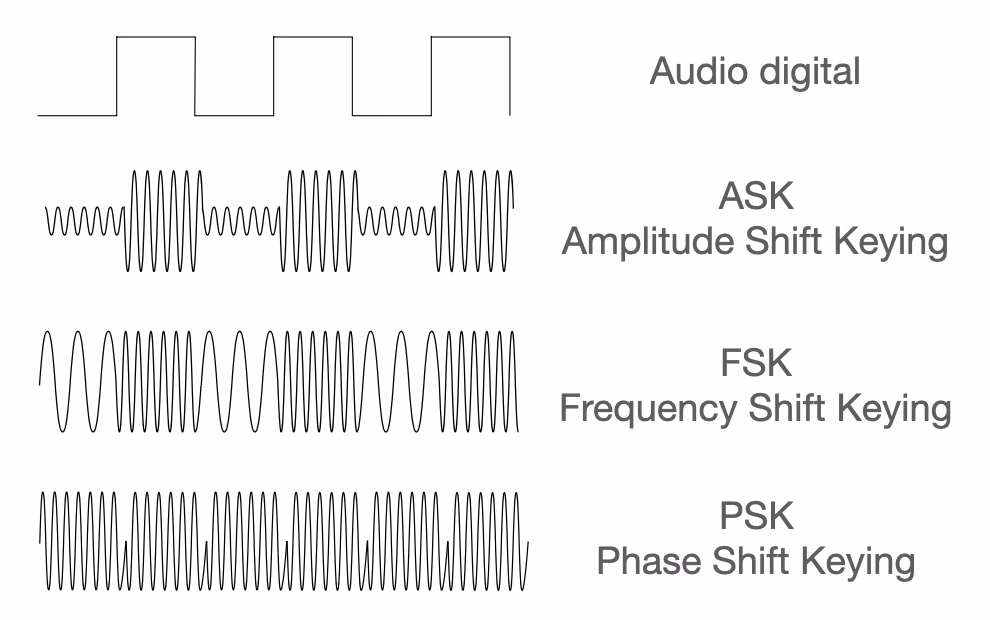

Por otro lado, FSK (Frequency Shift Keying) es una forma de modulación angular de amplitud constante, similar a la modulación de frecuencia estándar (FM). La diferencia crucial es que en FSK, la señal de modulación no es una forma de onda analógica que cambia continuamente, sino que es una señal binaria. Esta señal binaria varía entre solo dos niveles de voltaje discretos. Estos dos niveles corresponden típicamente a los dos estados lógicos de los datos digitales: un '0' binario y un '1' binario. Por lo tanto, en lugar de que la frecuencia de la portadora varíe suavemente a lo largo de un rango, en FSK la frecuencia 'salta' o 'cambia' bruscamente entre dos frecuencias predefinidas, una para representar el '0' y otra para representar el '1'.

La esencia de FSK es, por tanto, transmitir información desplazando un oscilador entre estas dos frecuencias. Esto lo convierte en un método de modulación digital. La información se codifica en qué frecuencia se está transmitiendo en un momento dado. Si se transmite la primera frecuencia, se interpreta como un '0'; si se transmite la segunda, se interpreta como un '1'. Este simple esquema de codificación binaria es lo que diferencia fundamentalmente a FSK de la FM analógica.

¿Qué Significa Frequency Shift Keying (FSK)?

Como mencionamos, FSK son las siglas de Frequency Shift Keying, que se traduce aproximadamente como 'Manipulación por Desplazamiento de Frecuencia'. Es quizás el método de modulación digital más simple y comúnmente utilizado en ciertas aplicaciones. La idea es simple pero efectiva: usar cambios discretos de frecuencia para representar datos discretos.

En un sistema FSK simple, los datos (una serie de 1s y 0s) se aplican a un filtro de paso bajo en el transmisor. La función de este filtro es crucial: minimiza el número de bandas laterales no deseadas que se producirían durante el proceso de modulación. La forma de onda filtrada, que ahora representa los datos binarios con transiciones más suaves, se aplica a un oscilador modulado en frecuencia.

La frecuencia de este oscilador varía proporcionalmente al voltaje aplicado en su entrada de modulación. Dado que la señal de entrada es binaria (solo tiene dos niveles de voltaje discretos), el oscilador solo producirá dos frecuencias de salida distintas. La 'desviación de frecuencia' es la diferencia entre una frecuencia instantánea y la frecuencia de reposo o portadora. Un parámetro importante de un sistema FSK es la 'desviación pico a pico', que es la diferencia entre las dos frecuencias que produce el oscilador cuando se aplica un '1' o un '0'. Cuanto mayor sea esta desviación (es decir, cuanto más separadas estén las dos frecuencias), más inmune será el sistema al ruido. Sin embargo, un mayor ancho de banda de desviación también significa que la señal ocupa más espectro de frecuencia.

Componentes Clave de un Sistema FSK

Para entender mejor cómo funciona FSK, es útil examinar los componentes típicos de un sistema de comunicación que lo emplea.

Transmisor FSK

En el lado de la transmisión, el proceso comienza con los datos digitales que se van a enviar. Estos datos binarios se pasan a través de un filtro de paso bajo. Este filtrado previo a la modulación es esencial en FSK debido a la naturaleza no lineal de la modulación de frecuencia; a diferencia de otros métodos, el filtrado en FSK debe hacerse en banda base (antes de la modulación) para controlar el espectro de manera efectiva.

La señal binaria filtrada modula entonces un oscilador. Este oscilador está diseñado para cambiar entre dos frecuencias de salida específicas, f1 y f2, en respuesta a los dos niveles de voltaje de la señal de datos filtrada. Por ejemplo, un nivel de voltaje (que representa un '1') podría desplazar la frecuencia a f1, mientras que el otro nivel (que representa un '0') la desplazaría a f2. La señal de radiofrecuencia modulada en FSK está entonces lista para ser transmitida.

Receptor FSK

En el extremo receptor, la señal FSK transmitida es capturada y procesada. El primer paso suele ser pasar la señal a través de un filtro de paso de banda. Este filtro, a menudo ubicado en RF (Radio Frecuencia) o FI (Frecuencia Intermedia), ayuda a aislar la señal FSK deseada del ruido y otras señales fuera de su banda de operación.

Después del filtrado, la señal se aplica a un discriminador. Un discriminador en un receptor FSK es muy similar a uno utilizado en la recuperación de señales FM analógicas. Su función es convertir las variaciones de frecuencia de la señal de entrada de nuevo en variaciones de voltaje. Sin embargo, dado que la señal FSK solo tiene dos frecuencias posibles, la salida del discriminador serán dos niveles de voltaje distintos, correspondientes a las dos frecuencias recibidas (y, por lo tanto, a los 0s y 1s transmitidos).

La señal de voltaje de salida del discriminador pasa luego a través de un filtro de paso bajo adicional. Este filtro posterior a la demodulación se utiliza para reducir la mayor cantidad posible de ruido que pueda haberse introducido durante la transmisión. Después de este filtro, a menudo se utiliza un acoplamiento capacitivo. Esto asegura que la señal pueda ser 'cortada' o 'segmentada' (sliced) en su valor promedio, lo cual es crucial para el siguiente paso.

Finalmente, la señal llega a un 'segmentador de datos' o 'data slicer'. Este componente es esencialmente un comparador. Su salida es un '1' digital cuando el voltaje de entrada está por encima de un cierto umbral (típicamente 0 voltios, después del acoplamiento capacitivo) y un '0' digital cuando está por debajo. Este proceso de 'segmentación' restaura la forma de onda de la señal original a sus pulsos digitales nítidos y binarios, recuperando así los datos transmitidos.

Características y Aplicaciones de FSK

Los sistemas FSK tienden a ser populares para la transmisión de datos a relativamente baja velocidad, especialmente en situaciones donde el costo del receptor es de suma importancia. Su hardware requerido es bastante económico, y los receptores de datos en un solo chip han estado disponibles durante muchos años.

Aunque es robusta (no se daña fácilmente por el ruido o la distorsión), la eficiencia espectral de FSK es generalmente muy pobre. Esto significa que ocupa un ancho de banda considerable en el espectro de radio para la cantidad de datos que transmite. Sin embargo, esta baja eficiencia no es un problema significativo en aplicaciones de baja velocidad, donde la robustez y el bajo costo son factores más críticos.

Según la información proporcionada, las aplicaciones típicas de FSK incluyen:

• Transmisión de datos descendente (del centro emisor al hogar) en decodificadores de TV (set-top converters) de generaciones tempranas.
• Transmisión ascendente (del hogar al centro emisor) desde algunos convertidores tempranos de pago por evento por impulso (RF impulse pay-per-view - IPPV).
• Sistemas de monitoreo de estado.

En estas aplicaciones, la simplicidad, el bajo costo del hardware del receptor (que a menudo reside en el equipo del suscriptor) y la fiabilidad de la transmisión son más valorados que la eficiencia con la que se utiliza el espectro.

Filtrado en Sistemas FSK

El filtrado juega un papel vital en los sistemas de transmisión FSK, y se emplean al menos tres etapas de filtrado principales:

1. Filtro de Paso Bajo en el Transmisor: Ubicado en la banda base (antes de la modulación), este filtro limita el espectro de la señal de datos para minimizar las bandas laterales no deseadas producidas por la modulación de frecuencia. Es crucial hacerlo en banda base en FSK debido a la naturaleza no lineal del proceso de modulación.
2. Filtro de Paso de Banda en el Receptor: Situado en RF o FI, este filtro limita la energía aplicada al discriminador, seleccionando la señal FSK deseada y rechazando el ruido y las interferencias fuera de banda.
3. Filtro de Paso Bajo en el Receptor (post-discriminador): Después de la demodulación, este filtro se utiliza para eliminar la mayor cantidad de ruido posible de la señal de datos recuperada antes de que pase al segmentador de datos.

En sistemas FSK de bajo costo, especialmente aquellos donde el receptor está en el hogar del suscriptor, a menudo se prioriza el bajo costo del equipo doméstico. Esto puede llevar a una "filosofía de filtrado" donde la mayor parte del filtrado complejo y costoso se realiza en el centro emisor (headend), incluso si esto compromete ligeramente el rendimiento de ruido o la eficiencia del ancho de banda. Por ejemplo, un receptor doméstico podría usar un filtro cerámico de bajo costo diseñado para receptores FM (con un ancho de banda típico de 180-200 kHz), y la desviación de frecuencia del transmisor se ajusta para que el espectro ocupado coincida con el ancho de este filtro económico.

Manejo del Componente DC en FSK

La mayoría de los sistemas de transmisión digital requieren que el valor de corriente continua (DC) de la forma de onda de datos sea eliminado para la transmisión. Esto significa que, promediada durante un intervalo razonable, la forma de onda debe tener un valor de 0 voltios. Esta condición se viola si el flujo de datos contiene una cadena excesivamente larga de 1s o 0s (por ejemplo, muchos 1s seguidos o muchos 0s seguidos). Si la señal no tiene una cantidad similar de estados de 1 y 0 cuando se promedia durante un intervalo de tiempo adecuado, el condensador (C1 en la descripción del sistema simple) utilizado para el acoplamiento capacitivo tomará una carga, y la "segmentación" o 'slicing' de la señal no ocurrirá en el centro de la forma de onda, lo que podría llevar a errores en la recuperación de los datos.

Este es un desafío en el diseño de sistemas FSK, y existen varias maneras de garantizar que una señal digital no tenga un componente DC significativo a largo plazo, como el uso de códigos de línea específicos o técnicas de aleatorización de datos, aunque estos métodos no se detallan en la información proporcionada.

Tabla Comparativa: FM vs. FSK (Según Información Disponible)

Preguntas Frecuentes sobre FSK y FM

¿Qué significa FSK?

FSK significa Frequency Shift Keying, que es una forma de modulación de frecuencia utilizada para transmitir datos digitales.

¿Cuál es la diferencia principal entre FM y FSK?

La diferencia principal radica en la señal de modulación. En FM estándar, la señal es analógica y cambia continuamente. En FSK, la señal de modulación es binaria, variando solo entre dos niveles de voltaje discretos para representar 0s y 1s.

¿Para qué se utiliza FSK?

Según la información proporcionada, FSK se utiliza para la transmisión de datos a baja velocidad donde el costo del receptor es un factor clave. Ejemplos incluyen la transmisión de datos a decodificadores de TV, sistemas de pago por evento por impulso y monitoreo de estado.

¿Por qué se dice que FSK tiene una eficiencia espectral pobre?

El texto menciona que la eficiencia espectral de FSK es muy pobre. Esto significa que ocupa una porción relativamente grande del espectro de frecuencia para la cantidad de datos que transmite, en comparación con otros métodos de modulación digital. Sin embargo, esto se considera menos importante en aplicaciones de baja velocidad.

¿Es FSK resistente al ruido?

Sí, el texto indica que la transmisión FSK es robusta, lo que significa que no se daña fácilmente por el ruido o la distorsión.

¿Qué es la desviación pico a pico en FSK?

Es la diferencia entre las dos frecuencias que produce el oscilador FSK cuando se aplica un '1' o un '0' binario. Una mayor desviación aumenta la inmunidad al ruido pero también el ancho de banda ocupado.

¿Por qué se necesita un segmentador de datos (data slicer) en un receptor FSK?

El segmentador de datos es un comparador que convierte la señal de voltaje analógica de salida del discriminador (que varía entre dos niveles) de nuevo en una señal digital nítida (0s y 1s), restaurando la forma original de los pulsos de datos.

¿Por qué se filtra la señal de datos antes de modular en un transmisor FSK?

Debido a la naturaleza no lineal de la modulación de frecuencia, el filtrado de la señal de datos en banda base (antes de modular) es necesario para minimizar la generación de bandas laterales no deseadas y controlar el espectro de la señal transmitida.

Conclusión

En resumen, mientras que la FM estándar es un método de modulación analógica ideal para transmitir señales continuas como el audio, FSK es una forma de modulación de frecuencia diseñada específicamente para la transmisión de datos binarios. Su simplicidad, bajo costo de implementación y su naturaleza robusta la hacen adecuada para aplicaciones de comunicación digital de baja velocidad donde la eficiencia del espectro no es la principal preocupación, como en sistemas de comunicación de datos básicos y de monitoreo.
