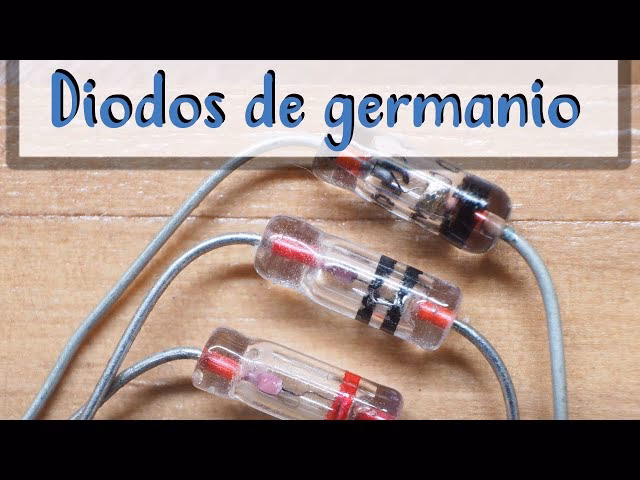

Los diodos de germanio son componentes electrónicos fundamentales que, aunque a menudo se comparan con sus parientes de silicio, poseen características únicas que los hacen indispensables en ciertas aplicaciones. Son parte de la familia de los semiconductores y su función principal es actuar como una válvula unidireccional para la corriente eléctrica.
Imagina un interruptor que solo permite que la electricidad fluya en una dirección específica. Eso es, en esencia, lo que hace un diodo. Y el diodo de germanio, con sus particularidades, juega un papel crucial en el diseño de circuitos, especialmente aquellos que operan con señales de bajo voltaje.
¿Qué es un Diodo de Germanio?

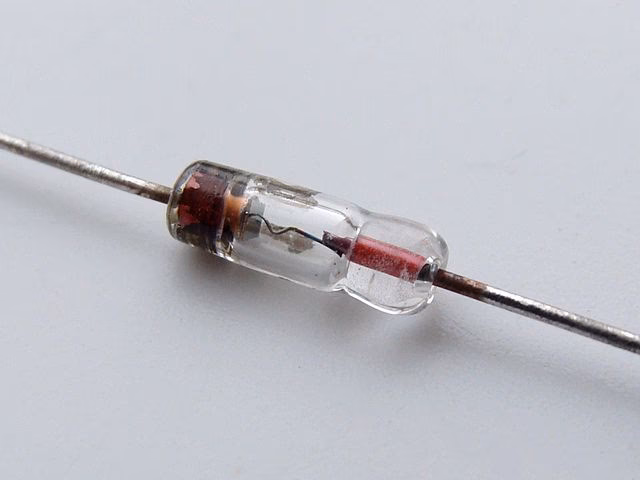

Un diodo de germanio es un dispositivo semiconductor fabricado principalmente a partir del elemento químico germanio (Ge). Al igual que la mayoría de los diodos modernos, se basa en una unión PN, que es la frontera entre dos regiones del material semiconductor que han sido dopadas con diferentes tipos de impurezas: una región P (con exceso de 'huecos', portadores de carga positiva) y una región N (con exceso de electrones libres, portadores de carga negativa).
Esta unión PN es la magia detrás de la funcionalidad del diodo. Crea una barrera interna que resiste el flujo de corriente en una dirección (polarización inversa) y permite el flujo (con cierta resistencia inicial) en la otra dirección (polarización directa).
La Unión PN: El Corazón del Diodo
La formación de la unión PN implica un proceso de dopaje, donde se introducen intencionalmente átomos de otros elementos (impurezas) en la estructura cristalina del germanio puro. Las impurezas donadoras crean la región N, aportando electrones libres, mientras que las impurezas aceptoras crean la región P, generando huecos. En la interfaz entre estas dos regiones, los electrones libres de la región N se recombinan con los huecos de la región P, creando una zona de agotamiento (o barrera de potencial) donde hay muy pocos portadores de carga libres. Esta zona de agotamiento es la que impide el flujo de corriente a menos que se aplique un voltaje externo suficiente.
Funcionamiento Clave: La Tensión de Polarización Directa
La característica más distintiva y a menudo la razón principal para elegir un diodo de germanio sobre uno de silicio es su baja tensión de polarización directa (también conocida como tensión de umbral o tensión de codo). Mientras que un diodo de silicio típico requiere aproximadamente 0,7 voltios para empezar a conducir corriente de manera significativa en la dirección directa, un diodo de germanio como el AA118 solo necesita alrededor de 0,3 voltios.
Esta diferencia, aunque parece pequeña, es fundamental en ciertas aplicaciones. Significa que un diodo de germanio puede empezar a conducir corriente con una señal de voltaje mucho menor que un diodo de silicio. Esto es particularmente útil cuando se trabaja con señales débiles o de bajo voltaje, donde los 0,7 voltios requeridos por el silicio podrían ser demasiado altos y no permitir que el diodo funcione correctamente o que la señal se pierda.
Polarización Directa y Polarización Inversa
Cuando se aplica un voltaje externo a través del diodo de germanio, hay dos escenarios posibles:
- Polarización Directa: Se aplica un voltaje positivo al lado P (ánodo) y negativo al lado N (cátodo). Si este voltaje supera la tensión de polarización directa (aproximadamente 0,3V para el germanio), la zona de agotamiento se reduce, permitiendo que los portadores de carga fluyan libremente a través de la unión y se establezca una corriente significativa.
- Polarización Inversa: Se aplica un voltaje negativo al lado P y positivo al lado N. En este caso, la zona de agotamiento se ensancha, bloqueando casi por completo el flujo de corriente. Solo una pequeña corriente de fuga (corriente inversa de saturación) puede pasar, que es generalmente despreciable en la mayoría de las aplicaciones, aunque históricamente los diodos de germanio tenían corrientes de fuga más altas que los de silicio.
Diodo de Germanio vs. Diodo de Silicio
La comparación entre estos dos tipos de diodos es clave para entender dónde brilla el germanio. Ambos utilizan la misma estructura básica de unión PN y se dopan con impurezas similares. Sin embargo, la diferencia inherente en las propiedades del material semiconductor (germanio vs. silicio) resulta en esa crucial diferencia en la tensión de polarización directa.
El silicio (Si) es un semiconductor con una banda prohibida (band gap) más amplia que el germanio (Ge). Esta banda prohibida es la energía que los electrones necesitan superar para moverse libremente y contribuir a la corriente. Una banda prohibida más estrecha en el germanio significa que se necesita menos energía (menos voltaje) para 'encender' el diodo y que comience la conducción en polarización directa. Esto se traduce directamente en la menor tensión de polarización directa de 0,3V para el germanio frente a los 0,7V del silicio.
Esta tabla resume las diferencias principales:
| Característica | Diodo de Germanio | Diodo de Silicio |
|---|---|---|
| Material Semiconductor | Germanio (Ge) | Silicio (Si) |
| Tensión de Polarización Directa Típica | ~0,3 V | ~0,7 V |
| Corriente de Fuga Inversa | Históricamente más alta | Generalmente más baja |
| Sensibilidad a la Temperatura | Mayor sensibilidad | Menor sensibilidad |
| Aplicaciones Típicas | Detección de radiofrecuencia (RF), circuitos de bajo voltaje, mezcladores | Rectificación de potencia, conmutación general, fuentes de alimentación |
La menor tensión de umbral del germanio lo hace ideal para circuitos que manejan señales muy pequeñas, como las que se encuentran en la detección de radiofrecuencia (RF). Un diodo de silicio podría no ser capaz de rectificar (convertir la señal de AC a DC) señales de RF muy débiles porque el pico de la señal podría no alcanzar los 0,7V necesarios para que el diodo conduzca. Un diodo de germanio, al requerir solo 0,3V, puede empezar a rectificar con señales más pequeñas, lo que lo hace valioso en receptores de radio simples (como las radios de galena) y otros circuitos de RF donde la eficiencia en la detección de señales débiles es crucial.
Aplicaciones Típicas del Diodo de Germanio
Dado su bajo voltaje de umbral, los diodos de germanio son preferidos en ciertas áreas:
- Detección de Señales de Radiofrecuencia (RF): Esta es quizás la aplicación más conocida y donde el diodo de germanio realmente destaca. En receptores de radio, se utilizan para demodular señales AM, rectificando la envolvente de la señal de alta frecuencia para recuperar la información de audio. Su capacidad para operar con señales de bajo nivel es fundamental aquí.
- Circuitos de Bajo Voltaje: En cualquier circuito donde las señales de voltaje de operación son bajas, un diodo de germanio puede ser más adecuado que uno de silicio para funciones como la rectificación o el recorte de señal.
- Circuitos Clamping y Clipping de Bajo Nivel: Se utilizan para limitar o fijar niveles de voltaje en circuitos, especialmente cuando se necesita un límite muy cercano a cero voltios (o a un voltaje bajo de referencia).
- Mezcladores de RF: En algunos diseños de mezcladores de frecuencia utilizados en comunicaciones, los diodos de germanio pueden ofrecer un rendimiento adecuado.
El diodo de germanio AA118 mencionado es un ejemplo clásico de un diodo de propósito general de germanio que se ha utilizado ampliamente en aplicaciones de RF y detección, especialmente en la era de la radio a válvulas y los primeros transistores, y que sigue siendo relevante para entusiastas y en diseños específicos.
Preguntas Frecuentes sobre los Diodos de Germanio
¿Cuál es la principal ventaja de un diodo de germanio?
Su principal ventaja es su baja tensión de polarización directa (aproximadamente 0,3V), lo que le permite conducir corriente con voltajes mucho menores que un diodo de silicio (aproximadamente 0,7V).
¿Para qué tipo de aplicaciones son ideales los diodos de germanio?
Son ideales para aplicaciones que involucran señales de bajo voltaje, especialmente la detección y demodulación de señales de radiofrecuencia (RF), donde la capacidad de rectificar señales débiles es importante.
¿Cómo se compara la unión PN de un diodo de germanio con la de uno de silicio?
Ambos utilizan una unión PN formada por dopaje con impurezas. La diferencia en el voltaje de umbral se debe a las propiedades intrínsecas diferentes de los materiales semiconductores (germanio vs. silicio), específicamente su banda prohibida de energía.
¿El diodo de germanio permite el paso de corriente en ambas direcciones?
No, un diodo de germanio, al igual que un diodo de silicio, es un dispositivo unidireccional. Permite el paso de corriente significativamente solo cuando está polarizado directamente y el voltaje aplicado supera su tensión de umbral (0,3V).
¿Es el diodo AA118 un diodo de germanio?
Sí, el AA118 es un ejemplo específico de un diodo de germanio conocido por su uso en aplicaciones de detección de RF y propósito general.
Conclusión
En resumen, el diodo de germanio es un componente semiconductor crucial que, gracias a su baja tensión de polarización directa de 0,3 voltios, ofrece capacidades únicas en comparación con los diodos de silicio más comunes. Su funcionamiento se basa en la fundamental unión PN, dopada con impurezas para crear las regiones P y N necesarias para el control del flujo de corriente. Esta característica de bajo voltaje lo hace indispensable en la detección de radiofrecuencia y otras aplicaciones de bajo nivel de señal, manteniendo su relevancia en el mundo de la electrónica a pesar del dominio del silicio en muchas otras áreas. Modelos como el AA118 son testimonios de la utilidad perdurable de esta tecnología.
