¿Cuál es la función de un diplexor?

¿Qué es un Diplexor RF y cómo funciona?

07/06/2017

Valoración: 3.95 (9433 votos)

En el mundo de la radiofrecuencia (RF), donde múltiples señales viajan por el aire, surge la necesidad de optimizar los sistemas de transmisión y recepción. Una de las formas más eficientes de hacerlo es permitiendo que varias señales compartan un mismo recurso, como una antena. Aquí es donde entra en juego un componente fundamental y a menudo poco conocido: el diplexor.

¿Qué es un diplexor en RF?
Un diplexor es un filtro pasivo (RF) con tres puertos que permite compartir una antena común entre dos bandas de frecuencia distintas . Esta tecnología permite que transmisores que operan en diferentes frecuencias utilicen la misma antena, y cada banda puede transmitir y/o recibir.

Un diplexor RF es un dispositivo pasivo de tres puertos diseñado específicamente para permitir que dos bandas de frecuencia distintas compartan una única antena común. Esta capacidad es invaluable en sistemas donde tanto la transmisión como la recepción, o incluso múltiples transmisiones/recepciones en diferentes frecuencias, necesitan utilizar el mismo elemento radiante sin interferir entre sí. Actúa esencialmente como un "administrador de tráfico" para las señales de RF basado en su frecuencia.

¿Qué hace exactamente un Diplexor?

La función principal de un diplexor es la de combinar o separar señales que operan en diferentes frecuencias. Son componentes muy utilizados en ingeniería de telecomunicaciones y RF, especialmente cuando múltiples señales de distintas frecuencias necesitan compartir una única antena o cable de transmisión. En el modo de transmisión, el diplexor puede tomar señales de dos puertos de entrada diferentes (cada uno asociado a una banda de frecuencia) y combinarlas en una única señal que sale por el tercer puerto, conectado a la antena. Esto permite que ambas señales coexistan en el cable de la antena sin interferir. En el modo de recepción, el proceso se invierte: la señal recibida por la antena, que contiene ambas bandas de frecuencia, entra por el puerto común. El diplexor la separa, dirigiendo cada banda de frecuencia a su puerto de salida respectivo (por ejemplo, a diferentes receptores).

La clave de su funcionamiento reside en su capacidad para clasificar las señales basándose estrictamente en su frecuencia. Esto lo logra a través de su diseño interno, que incluye filtros especializados.

Estructura y Componentes de un Diplexor

Como se mencionó, un diplexor es un componente de tres puertos. Estos puertos suelen denominarse:

  • Puerto de Transmisor (TX): Por donde ingresa la señal de una banda de frecuencia para ser enviada.
  • Puerto de Receptor (RX): Por donde sale la señal de otra banda de frecuencia (o la misma banda en un sistema dúplex) después de ser recibida.
  • Puerto de Antena (ANT): El puerto común que se conecta a la antena compartida.

Internamente, el diplexor contiene dos filtros. Un filtro está asociado al puerto del transmisor y el otro al puerto del receptor. El puerto de antena sirve como punto de conexión común entre estos dos filtros y la antena. La función básica del diplexor es aislar frecuencias y enviarlas al puerto correcto para que la función específica (transmisión o recepción) pueda realizarse en el resto del sistema. También evita que frecuencias no deseadas pasen a través de los filtros, proporcionando aislamiento entre los puertos TX y RX.

Los dos filtros de RF dentro de un diplexor aceptarán o rechazarán señales basándose en sus frecuencias. Estos filtros pueden ser de distintos tipos:

  • Filtros Pasa Bajo (Lowpass filters): Permiten el paso de frecuencias por debajo de un cierto umbral y atenúan las frecuencias por encima de él.
  • Filtros Pasa Alto (High pass filters): Permiten el paso de frecuencias por encima de un cierto umbral y atenúan las frecuencias por debajo de él.
  • Filtros Pasa Banda (Bandpass filters): Permiten el paso de frecuencias dentro de un rango específico (banda) y atenúan las frecuencias fuera de ese rango.

La combinación de estos filtros permite al diplexor separar o combinar eficientemente las dos bandas de frecuencia para las que fue diseñado.

Tecnologías de Diseño de Diplexores RF

Existen diversas tecnologías estándar utilizadas en la construcción de diplexores RF para garantizar que proporcionen las funciones deseadas sin limitar las frecuencias que necesitan ser transmitidas y recibidas. Algunas de estas tecnologías incluyen:

Topologías de Diplexores de Guía de Onda (Waveguide Diplexer Topology)

Esta tecnología utiliza guías de onda y a menudo incluye dos filtros pasa banda y un circulador interno. Los diplexores de guía de onda ofrecen una alta calidad con bajas pérdidas de inserción. Tienen una capacidad de manejo de potencia muy alta y generalmente no necesitan ser sintonizados. También proporcionan una mayor selectividad.

Sin embargo, los diplexores de guía de onda pueden tener un peso considerable y ser difíciles de reproducir en masa, lo que puede impactar en el diseño de sistemas de telecomunicaciones o equipos de radar. Su coste es más elevado y pueden presentar dificultades de integración en comparación con otras tecnologías.

Topologías de Diplexores Planares (Planar Diplexer Topology)

Los diplexores planares son significativamente más pequeños en tamaño que los de guía de onda. Estas topologías ofrecen una excelente capacidad de integración en componentes de sistema y su tamaño reducido es ideal para sistemas y aplicaciones más ligeros. También son de menor coste que los diplexores de guía de onda y pueden ser duplicados (fabricados en masa) de manera efectiva.

Como contraparte, una de las limitaciones de los diplexores planares es que tienen una capacidad de manejo de potencia mucho menor. Además, el factor de calidad (Q) suele ser más bajo para los diplexores planares, lo que puede afectar su rendimiento en términos de selectividad y pérdidas.

Otras tecnologías mencionadas incluyen elementos concentrados (lumped elements) y chips cerámicos, que permiten diseños aún más compactos y específicos para diversas aplicaciones.

Capacidades Típicas de Diplexores RF

Las capacidades de un diplexor varían enormemente dependiendo de su diseño, la tecnología utilizada y las bandas de frecuencia para las que está diseñado. Factores como la pérdida de inserción (cuánta potencia de señal se pierde al pasar por el diplexor), el rechazo (cuánto atenúa las señales fuera de banda), el aislamiento entre puertos y la capacidad de manejo de potencia son cruciales. A continuación, se presenta un ejemplo de cómo se pueden especificar las capacidades para diferentes rangos de frecuencia, basado en la información proporcionada:

Rango de Frecuencia (GHz)Pérdida de Inserción (dB)Rechazo (dB)Pérdida de Retorno (dB)Potencia Máx (W)
2.0 - 18.0<10.88-20-
2.0 - 5.7 (Banda 1)<1.0>60 (6.9 - 18.0 GHz)--
6.3 - 18.0 (Banda 2)<1.0>60 (DC - 5.1 GHz)--
6.0 +/- 60 MHz (Aisl. entre bandas)<5.0---
2.0 - 18.0<10.88-20-
2.0 - 7.6 (Banda 1)<1.0>60 (9.2 - 18.0 GHz)--
8.4 - 18.0 (Banda 2)<1.0>60 (DC - 6.8 GHz)--
8.0 +/- 80 MHz (Aisl. entre bandas)<5.0---
2.0 - 18.0<10.88-20-
2.0 - 11.4 (Banda 1)<1.0>60 (13.8 - 18.0 GHz)--
12.6 - 18.0 (Banda 2)<1.0>60 (DC - 10.2 GHz)--
12.0 +/- 100 MHz (Aisl. entre bandas)<5.0---
2.0 - 8.0<10.88-20-
2.0 - 3.8 (Banda 1)<1.0>60 (4.6 - 8.0 GHz)--
4.2 - 8.0 (Banda 2)<1.0>60 (DC - 3.4 GHz)--
4.0 +/- 40 MHz (Aisl. entre bandas)<5.0---
0.1 - 7.5<13.74-50-
0.1 - 0.6 (Banda 1)<0.8>40 (0.8 - 7.5 GHz)--
0.8 - 7.5 (Banda 2)<0.8>40 (0.1 - 0.6 GHz)--
0.44 - 0.444 (Banda 1)<1.5>40 (0.456 - 0.46 GHz)<12.7320
0.453 - 0.46 (Banda 2)<1.5>40 (0.44 - 0.442 GHz)<12.7320
0.25 - 2.5<13.74-100-
0.02 - 0.088 (Banda 1)<1.0>40 (0.11 - 2.5 GHz)--
0.105 - 2.5 (Banda 2)<1.0>40 (0.02 - 0.0085 GHz)--
0.6 - 6.0<10.88-20-
0.6 - 2.5 (Banda 1)<1.0>40 (3.0 - 6.0 GHz)--
2.7 - 6.0 (Banda 2)<1.0>40 (0.6 - 2.2 GHz)--

Esta tabla muestra ejemplos de cómo se especifican las características de rendimiento (pérdida de inserción, rechazo, etc.) para diferentes rangos de frecuencia y bandas dentro de esos rangos.

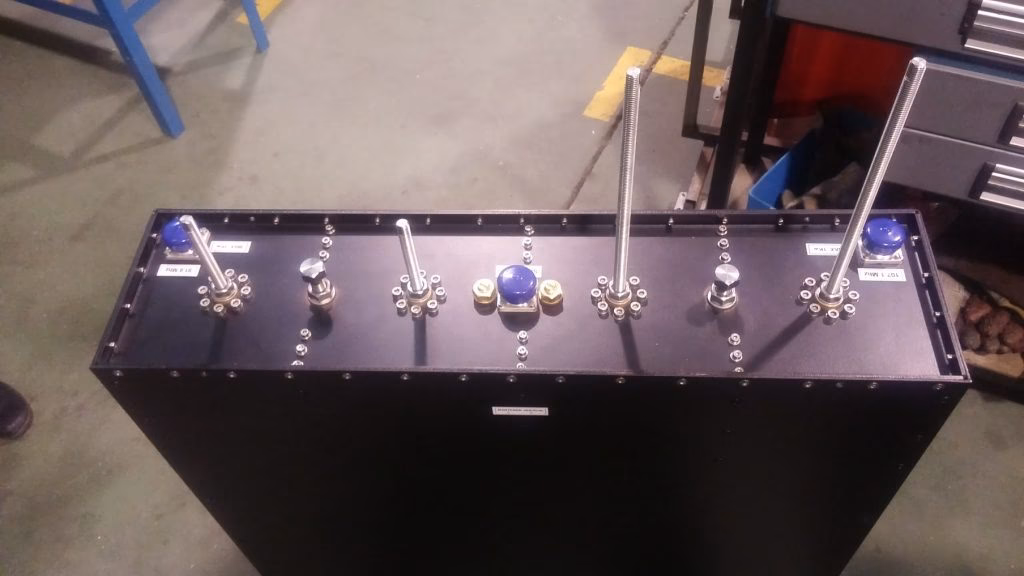

¿Qué hace un diplexor?
Un Diplexor es un elemento que permite la emisión simultánea de dos frecuencias distintas por una misma antena o sistema radiante.

Aplicaciones Específicas de los Diplexores

Los diplexores son componentes versátiles que encuentran aplicación en una amplia gama de sistemas. Su capacidad para manejar múltiples bandas de frecuencia con una sola antena los hace esenciales en:

  • Sistemas de Telecomunicaciones: Permiten a los operadores utilizar una sola torre de antena para múltiples servicios que operan en diferentes frecuencias (por ejemplo, diferentes bandas de telefonía móvil).
  • Ingeniería de RF: Utilizados en laboratorios y sistemas de prueba para enrutar señales.
  • Sistemas de Radar: Cruciales para permitir que los sistemas de radar transmitan y reciban pulsos en diferentes frecuencias, o utilicen la misma antena para funciones de radar y comunicación.
  • Comunicaciones Aeroespaciales: En aviones y satélites, donde el espacio y el peso son críticos, un diplexor permite consolidar antenas.
  • Operaciones Militares: En aplicaciones de radar militar y guerra electrónica (jamming). Los diplexores se diseñan para manejar tecnologías cambiantes y múltiples señales. Pueden usarse para detectar sistemas enemigos basándose en señales recibidas y para transmitir señales de interferencia (jamming) en otras frecuencias, todo a través de la misma antena. Un diseño personalizado es a menudo necesario para cumplir con los requisitos específicos de rechazo, aceptación y aislamiento que garanticen la eficiencia y la seguridad de las operaciones.

Al seleccionar o diseñar un diplexor para una aplicación específica, se deben considerar cuidadosamente factores como la cantidad de rechazo de señal, las tasas de aceptación y el aislamiento necesario. El rendimiento del diplexor se puede personalizar; por ejemplo, un diplexor de menor rendimiento podría usarse si solo se requiere recepción de señales en una banda, mientras que las aplicaciones más exigentes, como las militares o aeroespaciales que requieren transmisión y recepción simultánea en diferentes bandas, necesitarán diplexores de alto rendimiento con dos puertos (TX y RX) además del puerto de antena.

Diplexor vs. Circulador: ¿Cuál es la Diferencia?

Aunque tanto el diplexor como el circulador son dispositivos pasivos de tres puertos utilizados en sistemas de RF, tienen funciones y principios de funcionamiento fundamentalmente distintos. Esta es una pregunta común y crucial para entender su aplicación adecuada.

Un diplexor (a veces llamado dúplexor, aunque dúplexor puede tener un significado más amplio en algunos contextos, el diplexor se enfoca en la separación/combinación por frecuencia) consiste en dos filtros de diferentes frecuencias conectados a una antena. Utiliza la función de división de frecuencia de filtros (pasa-alto, pasa-bajo, pasa-banda) para permitir que la misma antena o línea de transmisión maneje dos rutas de señal en frecuencias *diferentes*. La clave aquí es la separación por frecuencia. Las señales deben estar lo suficientemente separadas en frecuencia para que los filtros puedan distinguirlas fácilmente.

Un circulador, por otro lado, es un dispositivo de tres o más puertos que transmite la onda incidente que entra por uno de sus puertos hacia el siguiente puerto en una dirección determinada (generalmente en sentido horario o antihorario), controlada por un campo magnético de polarización estática. Su característica distintiva es que permite la transmisión de señales de alta frecuencia en *una sola dirección* entre puertos sucesivos. No se basa en la separación por frecuencia, sino en la propiedad no recíproca de los materiales de ferrita bajo un campo magnético para dirigir la señal.

Aquí tienes una tabla comparativa para resumir las diferencias clave:

CaracterísticaDiplexorCirculador
Principio de OperaciónSeparación/combinación basada en frecuencia usando filtros.Direccionamiento de señal basado en la propiedad no recíproca de ferrita y campo magnético.
Frecuencias Manejadas SimultáneamenteOpera con señales de diferentes frecuencias al mismo tiempo.Opera típicamente con señales de la misma frecuencia (o banda estrecha) al mismo tiempo.
Componentes ClavePrincipalmente filtros (pasa-alto, pasa-bajo, pasa-banda).Materiales de ferrita y un imán para campo magnético.
Función PrincipalPermite compartir antena/cable entre dos bandas de frecuencia distintas. Aísla puertos TX/RX por frecuencia.Dirige la señal de un puerto al siguiente en una secuencia. Se usa a menudo para aislar un transmisor de la señal recibida (o reflejada) en sistemas de radar o comunicación dúplex en la misma frecuencia.
Aislamiento TípicoGeneralmente puede ofrecer un aislamiento muy alto (especialmente diplexores de cavidad).Comparativamente menor aislamiento que los diplexores de alta gama.
Tamaño TípicoPuede ser grande, especialmente los de cavidad. Los planares son más pequeños.Generalmente más pequeños que muchos diplexores.
Pérdida de InserciónPuede ser mayor (especialmente diplexores de cavidad).Generalmente muy baja en la dirección de avance.
NaturalezaRecíproco (la señal puede viajar en ambas direcciones a través de los filtros si las frecuencias lo permiten, aunque el diseño es unidireccional por puerto).No recíproco (la señal solo viaja en una dirección específica entre puertos).

En aplicaciones donde se necesitan manejar dos bandas de frecuencia separadas con una sola antena, la elección es claramente un diplexor. Si se necesita aislar puertos operando en la misma frecuencia o dirigir una señal en un camino específico, el circulador es el dispositivo adecuado.

Diplexores como parte de Multiplexores

Un diplexor es, de hecho, el tipo más simple de multiplexor de RF en términos de número de bandas. Un multiplexor es un dispositivo que permite combinar o separar más de dos bandas de frecuencia. Un diplexor maneja dos bandas. Si se necesitan tres bandas, se utilizaría un Triplexor. Para más de tres, se habla generalmente de Multiplexores. Estos dispositivos más complejos a menudo se construyen combinando múltiples diplexores o utilizando diseños de filtros más intrincados.

Algunas soluciones de diplexores, como las series XCBC (ideales para bandas muy separadas) y DPX (mejor para bandas estrechamente espaciadas) mencionadas, están diseñadas para ser utilizadas de forma flexible, incluso combinándolas para crear multiplexores de 3 o 4 vías, facilitando la integración en placas de circuito impreso.

Preguntas Frecuentes sobre Diplexores RF

Aquí respondemos algunas dudas comunes:

¿Un diplexor es lo mismo que un dúplexor?

En muchos contextos, especialmente en telecomunicaciones, los términos se usan indistintamente para referirse a un dispositivo que permite la operación simultánea de transmisión y recepción en la misma antena. Sin embargo, un diplexor logra esto separando las señales por frecuencia (FDD - Frequency Division Duplexing). Otros tipos de dúplexores (como los que usan conmutación rápida) no se basan únicamente en la frecuencia. En la práctica, cuando se habla de compartir una antena entre dos bandas de frecuencia, se refiere a un diplexor.

¿Puedo usar un diplexor para combinar señales de la misma frecuencia?

No, un diplexor se basa en la diferencia de frecuencia para separar o combinar señales mediante filtros. Intentar combinar o separar señales de la misma frecuencia con un diplexor resultaría en interferencia y una funcionalidad deficiente. Para señales de la misma frecuencia, se requerirían otros tipos de dispositivos, como un circulador (para sistemas dúplex) o combinadores/divisores de potencia (si no se requiere aislamiento entre puertos de entrada).

¿La calidad de los filtros afecta el rendimiento del diplexor?

Absolutamente. Los filtros son el corazón del diplexor. La calidad de los filtros, incluyendo su selectividad, pérdida de inserción en la banda de paso y rechazo en la banda de parada, determina directamente el rendimiento del diplexor en términos de aislamiento entre puertos, pérdida total del sistema y capacidad para manejar las frecuencias deseadas sin degradación.

Conclusión

En resumen, un diplexor RF es un componente pasivo esencial que permite la coexistencia de dos bandas de frecuencia distintas en una única antena. Mediante el uso inteligente de filtros, separa o combina estas señales, optimizando el uso de recursos y reduciendo la necesidad de múltiples antenas. Desde sistemas de telecomunicaciones cotidianos hasta aplicaciones críticas en radar y defensa, los diplexores desempeñan un papel vital en la gestión eficiente del espectro de radiofrecuencia. Entender su funcionamiento y distinguir sus diferencias con otros componentes como los circuladores es fundamental para el diseño y la operación de sistemas de RF modernos.
