¿Qué es un Dipolo? Antenas Esenciales

En el vasto universo de la radiocomunicación, existen componentes fundamentales que hacen posible que las señales viajen por el aire. Uno de los más básicos y extendidos es la antena dipolo. Su simplicidad y eficacia la convierten en un elemento crucial, presente desde las modestas radios FM hasta sistemas de comunicación más complejos. Entender qué es un dipolo, cómo se comporta y sus diferentes variantes es clave para comprender la transmisión y recepción de ondas de radio.

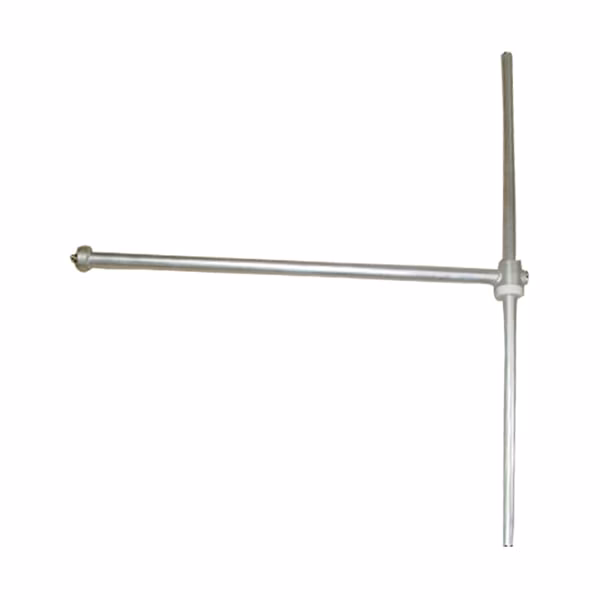

En esencia, un dipolo es una antena formada por dos elementos conductores rectilíneos y colineales de igual longitud. Estos elementos están alineados y se alimentan en el centro. Su diseño es simple, pero su funcionamiento es increíblemente efectivo para irradiar o captar energía electromagnética. La longitud de un dipolo es un parámetro crítico, ya que idealmente está relacionada con la longitud de onda (λ) de la frecuencia en la que se desea operar. Un dipolo resonante, por ejemplo, tiene una longitud total cercana a la mitad de la longitud de onda (λ/2).

¿Qué es un Dipolo Simple o Largo?

El dipolo simple, a menudo referido como dipolo largo en su concepción básica, consta de dos conductores rectos de igual tamaño alimentados en el punto medio. La longitud teórica para resonar a una frecuencia dada se calcula aproximadamente como 150 dividido por la frecuencia en MHz, dando el resultado en metros. Sin embargo, en la práctica, debido al efecto de bordes y otros factores como el diámetro del conductor o la proximidad a otros objetos, la longitud real suele ser ligeramente inferior, alrededor del 95% de la longitud calculada. Este fenómeno se conoce como acortamiento eléctrico.

Por ejemplo, para una frecuencia de 28.9 MHz (Banda de 10m), la longitud teórica sería de 150 / 28.9 ≈ 5.21 metros. La longitud física real sería algo menor, como 4.95 metros, dependiendo del entorno y los materiales.

En un entorno ideal, lejos de la tierra y otras influencias, la impedancia de un dipolo simple resonante es de aproximadamente 73 Ohms. Esta impedancia es la resistencia que la antena presenta a la corriente de radiofrecuencia en su punto de alimentación.

Variantes del Dipolo Básico

El diseño fundamental del dipolo ha dado lugar a diversas variantes, cada una con propiedades y aplicaciones específicas:

Dipolo en V Invertida

Esta variante se caracteriza por tener sus brazos doblados hacia abajo, formando una 'V' invertida. Los brazos se separan en el centro (punto de alimentación) y descienden. Es muy popular entre radioaficionados, especialmente para expediciones, debido a su facilidad de montaje con un solo mástil central. Se recomienda que el ángulo entre los brazos no sea inferior a 120 grados y que los extremos estén lo más alejados posible del suelo para minimizar la influencia de la capacidad terrestre.

Dipolo Doblado

El dipolo doblado consiste en dos dipolos simples paralelos, con sus extremos unidos. Se alimenta en el centro de uno de los dipolos. Aunque parece una antena compleja, puede verse como una única antena con dos elementos. La principal característica de un dipolo doblado es su impedancia característica, que en el espacio ideal es de aproximadamente 300 Ohms. Esto lo hace ideal para ser conectado directamente a cables coaxiales de 300 Ohms o mediante un adaptador de impedancia (balun) a cables de 75 Ohms o 50 Ohms. Cada 'brazo' doblado tiene media longitud de onda de largo, pero la corriente fluye a través de toda la estructura, resultando en una longitud eléctrica de una longitud de onda completa para la corriente.

Dipolo de Brazos Plegados

En este diseño, solo una pequeña porción de los extremos de los brazos se pliega hacia adentro. El objetivo es economizar espacio. Sin embargo, esta reducción de tamaño suele lograrse a expensas de sacrificar parcialmente la eficiencia de la antena.

Dipolo Eléctricamente Acortado

Para reducir el tamaño físico de un dipolo, especialmente útil en bajas frecuencias donde una longitud de onda es muy grande, se puede reemplazar un segmento de cada brazo con una bobina (solenoide). Esto hace que la antena sea mucho más corta físicamente. No obstante, este acortamiento eléctrico conlleva una pérdida de otras cualidades, como la eficiencia, la impedancia y el ancho de banda.

Modelos Teóricos de Dipolo

Antes de los dipolos prácticos, existen modelos teóricos que ayudan a entender los principios de radiación:

Dipolo Elemental

Este es un concepto teórico. Consiste en una pequeña longitud de conductor (mucho menor que la longitud de onda) por la que circula una corriente alterna. No puede construirse en la práctica tal cual, ya que la corriente debe tener un origen y un destino. Se utiliza como base matemática para calcular los campos radiados por segmentos muy pequeños de antenas más complejas. El campo eléctrico radiado es perpendicular a la línea que une el punto de observación con el dipolo y coplanario con el conductor.

Dipolo Corto

Es un dipolo realizable formado por dos conductores de longitud total muy pequeña comparada con la longitud de onda. A diferencia del elemental, aquí se asume que la corriente es máxima en el centro (donde se alimenta) y decae linealmente hacia cero en los extremos. La corriente circula en la misma dirección en ambos brazos en cualquier instante. El diagrama de emisión es similar al del dipolo elemental, con máxima radiación en el plano perpendicular al dipolo y nula en la dirección de los conductores. La resistencia de radiación para un dipolo corto es muy baja, lo que indica una baja eficiencia.

Propiedades Eléctricas Clave del Dipolo

Más allá de su forma física, un dipolo posee propiedades eléctricas que definen su rendimiento:

Distribución de Tensión y Corriente

A la frecuencia de resonancia, la distribución de tensión y corriente a lo largo de un dipolo de media onda sigue un patrón de ondas estacionarias. En el centro del dipolo (el punto de alimentación), la corriente es máxima (vientre de corriente) y la tensión es mínima (nodo de tensión). En los extremos del dipolo, la corriente es cero (nodo de corriente) y la tensión es máxima (vientre de tensión).

Diagrama de Emisión y Ganancia

Una antena dipolo no irradia energía por igual en todas direcciones; es una antena direccional. Su diagrama de emisión típico (especialmente el de media onda) tiene forma de toroide (similar a una dona), con la máxima radiación en el plano perpendicular a la antena y la mínima radiación (cero idealmente) a lo largo de su eje. La ganancia de una antena es una medida de cuánto más irradia en su dirección óptima comparada con una antena hipotética que irradia por igual en todas direcciones (antena isótropa). Un dipolo de media onda tiene una ganancia de aproximadamente 2.15 dB (decibelios) por encima de una antena isótropa (2.15 dBi). La ganancia también puede expresarse respecto a un dipolo de media onda (dBd), donde 0 dBd equivale a 2.15 dBi.

La ganancia varía con la longitud del dipolo, como se muestra en la siguiente tabla (valores aproximados):

Nótese que la ganancia aumenta con la longitud, pero también cambia el patrón de radiación, pudiendo aparecer lóbulos secundarios.

Polarización

La polarización de la onda de radio emitida (o recibida) por una antena dipolo depende de la orientación física de la antena respecto a la tierra. Si el dipolo se coloca paralelo al plano de la tierra, la componente eléctrica de la onda será paralela a la tierra, resultando en una polarización horizontal. Si el dipolo se coloca perpendicular al plano de la tierra (vertical), la componente eléctrica será perpendicular a la tierra, generando una polarización vertical. La elección de la polarización es importante para optimizar la comunicación, ya que las antenas transmisora y receptora deben tener la misma polarización para una máxima transferencia de energía. En HF y VHF en banda lateral única, a menudo se prefiere la polarización horizontal, mientras que en VHF en frecuencia modulada, la polarización vertical es común.

Impedancia

Ya mencionamos la impedancia en el punto de alimentación. Para un dipolo simple de media onda en el espacio libre, es de aproximadamente 73 Ohms. Para un dipolo doblado, es de 300 Ohms. Esta impedancia es importante para lograr una adaptación eficiente entre la antena y la línea de transmisión (el cable que la conecta al transmisor/receptor). Una buena adaptación minimiza las pérdidas por reflexión de potencia. La impedancia real de un dipolo varía significativamente con su longitud y el entorno circundante.

Ancho de Banda

El ancho de banda de una antena se refiere al rango de frecuencias sobre el cual opera eficientemente. Un dipolo simple de media onda es considerado una antena de banda estrecha. Su rendimiento óptimo se concentra en una frecuencia específica, y se degrada a medida que la frecuencia se aleja de la resonancia. El gráfico de potencia en función de la frecuencia muestra que el ancho de banda efectivo es de aproximadamente un 15% alrededor de la frecuencia de resonancia.

Antenas Derivadas del Dipolo

La base del dipolo ha servido para desarrollar antenas más complejas con características mejoradas:

Antena Yagi

Probablemente la derivada más conocida, la Yagi (o Yagi-Uda) se construye añadiendo elementos "parásitos" al dipolo principal (llamado elemento excitado). Se coloca un reflector (ligeramente más largo que el dipolo) detrás de él y uno o varios directores (ligeramente más cortos) delante. Estos elementos parásitos no están conectados directamente al cable, pero interactúan con el campo electromagnético, concentrando la radiación en una dirección particular. Cuantos más directores se añadan, mayor será la ganancia y la directividad de la antena, lo que la hace excelente para recibir señales débiles o transmitir en un haz concentrado. Se usan comúnmente para televisión (VHF y UHF).

Antena Moxon

Mencionada como una antena popular y comercializada, es una variante compacta y direccional, a menudo usada por radioaficionados.

Antena Spiderbeam

Descrita como liviana, multibanda y transportable, la Spiderbeam es una variación compleja del dipolo original, con una estructura que recuerda una telaraña. Es muy útil en telecomunicaciones por su versatilidad.

Antena HB9CV

Diseñada por Rudolf Baumgartner, esta antena combina un elemento excitado con un reflector y utiliza un conductor que los une para introducir un cambio de fase. Ofrece excelentes propiedades de ganancia y una alta relación adelante/atrás (discrimina bien las señales que vienen de la dirección opuesta). Es popular en VHF y UHF por sus dimensiones manejables.

Antena de Cuadro (Loop)

Aunque conceptualmente diferente al dipolo lineal, la antena de cuadro (o loop) se considera a veces una antena relacionada. Consiste en un lazo cerrado de conductor. Las antenas de cuadro grandes, con una circunferencia cercana a una longitud de onda, son resonantes y se usan para transmisión y recepción. Las antenas de cuadro pequeñas (mucho menores que la longitud de onda), como las de ferrita en radios AM, son ineficientes para transmitir pero útiles para recibir, especialmente para radiogoniometría (localizar la dirección de una señal) debido a su patrón direccional con dos lóbulos opuestos.

Tabla Comparativa de Tipos de Dipolo

Para resumir algunas características clave de los dipolos más comunes:

Preguntas Frecuentes sobre Dipolos

¿Cuál es la longitud ideal de un dipolo?

Para que un dipolo simple sea resonante, su longitud total debe ser cercana a la mitad de la longitud de onda de la frecuencia de operación (aproximadamente 150/Frecuencia en MHz en metros, ajustado por acortamiento eléctrico).

¿Por qué la impedancia de un dipolo simple es 73 Ohms y la de un dipolo doblado es 300 Ohms?

La diferencia radica en cómo se distribuye la corriente y la tensión en el punto de alimentación. El dipolo doblado puede verse como dos dipolos en paralelo para la RF, lo que cuatriplica la impedancia respecto a un solo dipolo simple (73 * 4 ≈ 300, considerando otras simplificaciones).

¿Un dipolo irradia por igual en todas direcciones?

No, es una antena direccional. Su diagrama de emisión típico es toroidal, irradiando mejor en el plano perpendicular a la antena y con mínima radiación en la dirección de los brazos.

¿Qué es la ganancia de un dipolo?

Es una medida de cuánto concentra la potencia radiada en su dirección óptima, comparado con una antena teórica que irradia por igual en todas direcciones (isótropa). Un dipolo de media onda tiene una ganancia de 2.15 dBi.

¿Qué significa que un dipolo tiene polarización horizontal o vertical?

Se refiere a la orientación del campo eléctrico de la onda radiada (o recibida). Depende de si la antena dipolo está montada paralela (horizontal) o perpendicular (vertical) al suelo.

En conclusión, el dipolo es una antena fundamental en el mundo de la radiofrecuencia, apreciada por su simplicidad y versatilidad. A partir de su diseño básico, se han desarrollado numerosas variantes y antenas más complejas. Comprender sus propiedades eléctricas, como la impedancia, la ganancia y la polarización, es esencial para seleccionar y utilizar la antena adecuada en cualquier aplicación de radiocomunicación, desde la simple recepción de FM hasta sistemas de transmisión de alta potencia.
